Wózki Widłowe Wielokierunkowe: Pełna Swoboda Manewrowania

W dzisiejszych magazynach i centrach logistycznych efektywność transportu materiałów jest kluczowa. Nie każdy ładunek daje się łatwo przetransportować, zwłaszcza gdy mówimy o elementach długich, ciężkich lub ponadgabarytowych. To zadanie dla specjalistycznego sprzętu, do którego zwykły widlak nie wystarczy. Z myślą o tych wyzwaniach powstały wózki widłowe wielokierunkowe - wszechstronne maszyny, które potrafią znacznie więcej, oferując niezrównaną elastyczność i wydajność.

Wprowadzenie do Wózków Wielokierunkowych

Wózek widłowy wielokierunkowy to pojazd jezdniowy podnośnikowy, który dzięki specjalnemu systemowi sterowania kołami może poruszać się w dowolnym kierunku. Jest to idealne rozwiązanie do transportu ładunków dłużycowych i ponadgabarytowych, czyli przedmiotów o dużej długości, które trudno obsłużyć tradycyjnym wózkiem. Doskonale sprawdza się też przy standardowych ładunkach paletowych. Wytrzymała i złożona konstrukcja wózka wielokierunkowego łączy zalety wózka czołowego i bocznego w jednym urządzeniu, oferując uniwersalny sprzęt o szerokim zakresie zastosowań.

Wózki widłowe czterokierunkowe i wózki wielokierunkowe to dwie wyspecjalizowane opcje, które oferują wyjątkowe zalety. Główna różnica polega na ich zwrotności i możliwościach obsługi ładunku. Wybór pomiędzy tymi dwoma zależy od konkretnych potrzeb operacyjnych, dostępnej przestrzeni i charakteru obsługiwanych materiałów. Ten rodzaj wózka jest optymalnym wyborem dla każdego przedsiębiorstwa, które zajmuje się magazynowaniem ładunków dłużycowych lub towarów o dużych gabarytach.

Wózki Czterokierunkowe - Specyfika

Czterokierunkowe wózki widłowe, zwane również wózkami bocznymi, są przeznaczone do łatwego przenoszenia długich i szerokich ładunków. Te wszechstronne maszyny charakteryzują się unikalną konfiguracją kół, która pozwala im poruszać się w czterech kierunkach: do przodu, do tyłu i na boki w obu kierunkach. Taka konstrukcja sprawia, że są one szczególnie przydatne w wąskich korytarzach i ograniczonych przestrzeniach, w których tradycyjne wózki widłowe mogą mieć trudności. Czterokierunkowe wózki widłowe mogą poruszać się do przodu, do tyłu i na boki, umożliwiając wydajną nawigację w wąskich korytarzach i ciasnych przestrzeniach.

Rodzaje i Budowa Wózków z Wielokierunkowym Napędem

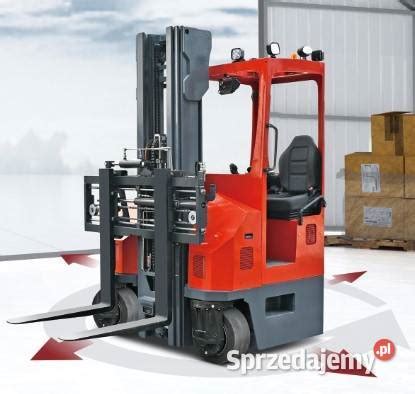

Jak Działa Wózek Widłowy Wielokierunkowy?

Działanie wózka wielokierunkowego opiera się na specjalnym systemie sterowania kołami, który umożliwia ich obrót i ustawienie w dowolnym kierunku. Jest to możliwe dzięki unikalnemu układowi jezdnemu: koła mogą obracać się o 90° bez zmiany położenia kabiny. Pozwala to na płynną zmianę kierunku jazdy, nawet w bardzo ograniczonej przestrzeni. Wielokierunkowe wózki widłowe idą o krok dalej, oferując ruch dookólny z możliwością poruszania się w dowolnym kierunku bez skręcania. Ten zaawansowany poziom zwrotności osiąga się dzięki wyrafinowanemu systemowi kół, w którym każde koło może obracać się niezależnie.

Sposoby Poruszania Się

Wózek wielokierunkowy może poruszać się na kilka sposobów:

• do przodu i do tyłu - jak standardowy wózek czołowy,
• bokiem - przemieszczając się w prawo/lewo bez skręcania wózka,
• po skosie,
• obracać się wokół własnej osi - w niektórych modelach.

Możliwość zmiany kierunku jazdy bez zatrzymywania wózka to duża zaleta wózków wielokierunkowych. Pozwala ona zaoszczędzać czas i ułatwia manewrowanie w warunkach ograniczonych.

Budowa i Parametry Techniczne

Kluczowe elementy czterokierunkowego wózka widłowego obejmują centralnie umieszczoną kabinę operatora, widły, które można dostosować do różnych rozmiarów ładunku oraz specjalnie zaprojektowane koła, które umożliwiają wielokierunkowy ruch. Operator może przełączać tryby jazdy do przodu/do tyłu i na boki, zazwyczaj za pomocą prostego mechanizmu sterującego.

Konstrukcja wielokierunkowych wózków widłowych zazwyczaj obejmuje kompaktowe nadwozie ze scentralizowaną pozycją operatora zapewniającą optymalną widoczność. Koła są często ułożone w konfiguracji kwadratowej, co pozwala na płynny ruch w dowolnym kierunku. Pod względem parametrów technicznych wózki wielokierunkowe występują w szerokim zakresie udźwigów i wysokości podnoszenia. Dostępne są zarówno mniejsze jednostki o udźwigu rzędu 2-4 ton i wysokości podnoszenia 4-7 metrów, jak i potężne maszyny zdolne unieść ładunki kilkunastotonowe na wysokość blisko 8-9 metrów. W wózku czterokierunkowym zmiana kierunku jazdy odbywa się w 4 ustalonych trybach, a ruch po skosie nie jest możliwy.

Wszystkie typy wózków widłowych wielokierunkowych różnią się maksymalną wysokością podnoszenia, maksymalnym udźwigiem, wymiarami samego wózka oraz dostosowaniem wózka do rodzaju przenoszonego ładunku.

Zastosowanie Wózków Wielokierunkowych

Optymalizacja Przestrzeni Magazynowej

Wózek widłowy wielokierunkowy to prawdziwa rewolucja dla magazynów o małej powierzchni, składujących długie ładunki. Dzięki zwrotności i ograniczeniu częstego manewrowania, wózki wielokierunkowe usprawniają pracę operatora, nie uszkadzają towaru podczas transportu, ale pozwalają też na zwiększenie gęstości składowania - przestrzeń magazynu można wykorzystać znacznie lepiej, gdy wózek może poruszać się dosłownie w każdym kierunku. Wózki te pozwalają na redukcję szerokości korytarzy magazynowych nawet o 50%, co zwiększa pojemność składowania i często pozwala zastąpić kilka tradycyjnych wózków jednym, bardziej uniwersalnym.

Czterokierunkowe wózki widłowe doskonale sprawdzają się w środowiskach z długimi i wąskimi korytarzami, umożliwiając efektywne składowanie długich materiałów bez konieczności tworzenia szerokich przestrzeni do skrętu na końcu każdego korytarza. Może to znacznie zwiększyć pojemność magazynu, szczególnie w przypadku firm zajmujących się takimi towarami, jak drewno, rury lub belki stalowe. W obiektach o nieregularnym układzie lub w których przestrzeń jest na wagę złota, wielokierunkowe wózki widłowe mogą zapewnić znaczną przewagę w zakresie maksymalizacji gęstości składowania i przepływu operacyjnego. Wózki te używa się głównie do transportu długich i nietypowych ładunków ponadgabarytowych. Sprawdzają się wszędzie tam, gdzie trzeba przemieszczać tzw. ładunek dłużycowy, czyli przedmioty o dużej długości, które trudno obsłużyć tradycyjnym wózkiem. Dodatkowo, wózki wielokierunkowe doskonale radzą sobie w wąskich alejkach, stanowiąc świetną alternatywę dla specjalistycznych systemów VNA (Very Narrow Aisle).

Praca Wewnątrz i na Zewnątrz

Większość wózków wielokierunkowych to maszyny uniwersalne do pracy wewnątrz i na zewnątrz. Posiadają one zazwyczaj solidne ogumienie i napęd na wszystkie koła, co umożliwia pokonywanie nierówności terenu na placach składowych, a zarazem sprawdza się na gładkich posadzkach magazynowych. Występują wersje zarówno elektryczne, jak i spalinowe (Diesel lub LPG). Dzięki solidnej konstrukcji wózki widłowe wielokierunkowe można używać wewnątrz hali oraz na dworze.

Rodzaje Obsługiwanych Ładunków

Ten typ wózka najlepiej sprawdza się przy transporcie ładunków o nietypowej długości lub szerokości. Najczęściej są to:

• płyty meblowe i drewnopochodne,
• belki, rury i profile stalowe,
• tworzywa sztuczne w długich formatach,
• elementy konstrukcyjne, np. stropy, panele, prefabrykaty,
• palety z ładunkami ponadgabarytowymi.

Jedną z głównych zalet czterokierunkowych wózków widłowych jest ich zdolność do wydajnego przenoszenia długich materiałów, takich jak rury, drewno lub belki stalowe. Poruszając się na boki, wózki te mogą manewrować po drzwiach i korytarzach, które byłyby wyzwaniem dla standardowych wózków widłowych, znacznie poprawiając wykorzystanie przestrzeni magazynowej.

Branże Zastosowania

Wózki wielokierunkowe znajdują zastosowanie w wielu branżach, m.in.:

• branża metalowa,
• branża budowlana,
• przemysł drzewny,
• branża tworzyw sztucznych,
• magazyny, hale produkcyjne,
• place składowe.

Czterokierunkowe wózki widłowe znajdują zastosowanie w branżach, w których transport długich lub nieporęcznych materiałów jest regularnym wymogiem, np. w przemyśle drzewnym i stalowym. Branża budowlana również w dużym stopniu opiera się na czterokierunkowych wózkach widłowych.

Wielokierunkowe wózki widłowe sprawdzają się w środowiskach, w których najważniejsza jest maksymalna zwrotność, np. w przemyśle lotniczym do transportu dużych komponentów o nieregularnych kształtach, w przemyśle motoryzacyjnym do manewrowania dużymi panelami nadwozia czy zespołami silnika, a także w centrach logistycznych i dystrybucyjnych.

Porównanie z Innymi Typami Wózków Widłowych

Kluczowe Różnice: Wielokierunkowe, Czterokierunkowe, Czołowe, Boczne

Wózki wielokierunkowe często porównuje się do innych typów wózków - czterokierunkowych, bocznych czy tradycyjnych czołowych. Choć w wielu zadaniach mogą się wzajemnie zastępować, istnieją różnice w konstrukcji i ich możliwościach. W porównaniu do tradycyjnych wózków widłowych, modele wielokierunkowe oferują większą zwrotność, oszczędność miejsca pracy i wielozadaniowość. Wszystkie zalety wózków widłowych wielokierunkowych sprawiają, że w większości sytuacji tego typu wózek sprawdzi się lepiej od klasycznych konstrukcji czołowych.

Przemieszczanie się w dowolnym kierunku, mała powierzchnia potrzebna do manewrowania oraz łatwa możliwość przewożenia towarów długich, sprawiają, że konstrukcja wielokierunkowa będzie idealnym rozwiązaniem dla ładunków, których objętość utrudnia transport wewnętrzny, lub w miejscach, gdzie jest mocno ograniczony teren do manewrowania.

Wózki Wysokiego Składowania (Reach Truck) jako Punkt Odniesienia

W standardowych magazynach regałowych używa się zazwyczaj bocznych wózków wysokiego składowania, potocznie nazywanych reach truckami. Operator pojazdu magazynowego siedzi bokiem do kierunku jazdy, a maszt z widłami jest z boku kabiny. Dzięki temu wózki widłowe wysokiego składowania są kompaktowe i bardzo zwrotne, w przeciwieństwie do wózków czołowych, które są masywniejszymi pojazdami. Reach truck ma wiele zalet, ale jego wadą jest to, że może pracować jedynie na gładkiej i prostej powierzchni. Niektóre pojazdy mogą podnosić towar nawet do wysokości 13 metrów. Udźwig wózka widłowego określa maksymalny ciężar, jaki można podnosić danym wózkiem widłowym na wyznaczoną wysokość.

Charakterystyka i Budowa Wózków Wysokiego Składowania

Wózki wysokiego składowania wyróżnia bardzo duża - nawet do kilkunastu metrów - maksymalna wysokość podnoszenia ładunków. Budowa wózka widłowego bocznego opiera się na:

• kompaktowej kabinie operatora, wyposażonej w dodatkową osłonę dachu, zabezpieczającą przed ewentualnymi spadającymi z wysokości elementami;
• zamontowanych prostopadle: maszcie i widłach;
• pełnych oponach, które wytrzymają nacisk wózka oraz unoszonego ładunku;
• przeciwwadze, zapewniającej stabilność i zabezpieczającej przed przewróceniem się pojazdu.

W przypadku wózka widłowego bocznego najważniejsza jest niewielkich rozmiarów konstrukcja, która ma zapewnić urządzeniu bezproblemowe poruszanie się nawet w wąskich magazynowych korytarzach. Istotną zaletą tego typu pojazdów jest także dostosowanie wnętrza kabiny do poruszania się wózkiem przy zapewnieniu maksymalnej widoczności w każdym możliwym kierunku. Ponadto, wózki widłowe boczne charakteryzuje niewielki promień skrętu oraz dobra zwrotność, co bardzo przydaje się w trakcie codziennej pracy na niewielkich powierzchniach magazynowych. Ten rodzaj pojazdów napędzany jest przez zastosowanie silników elektrycznych.

Wózek wysokiego składowania posiada wysuwany maszt - przy podejmowaniu ładunku maszt przesuwa się do przodu, a wraz z ładunkiem wsuwa między oś przednią i tylną. Zapewnia to maksymalne skrócenie długości całkowitej wózka, co przekłada się na jego zwrotność. Reach trucki ważą nawet poniżej 2 ton, przy udźwigu około 1,5 tony i wysokości podnoszenia rzędu kilkunastu metrów. Mogą podnieść do 2500 kg i sięgać aż 14 m, sprawdzając się do transportu poziomego długich ładunków, składowania blokowego czy nawet jazdy po nierównej nawierzchni.

Zastosowanie Wózków Wysokiego Składowania

Wózki wysokiego składowania są używane przede wszystkim w magazynach. Doskonale nadają się do pracy podczas składowania towarów w wysokich regałach. Korzystają z nich wszystkie przedsiębiorstwa, które dysponują magazynami wysokiego składowania, jednak najczęściej spotkać je można w:

• centrach logistycznych, transportowych i spedycyjnych,
• firmach przeładowczych,
• centrach dystrybucyjnych,
• dużych hurtowniach i magazynach,
• marketach,
• miejscach transportowania długich lub/i trudnych do przewożenia materiałów, np. na składach lub w tartakach.

Z uwagi na otwartą kabinę operatora i słabą amortyzację, tradycyjne wózki widłowe boczne (reach trucki) nie są raczej wykorzystywane na zewnątrz budynków.

Aspekty Finansowe i Szkoleniowe

Czterokierunkowe wózki widłowe są na ogół prostsze w obsłudze i konserwacji, co czyni je popularnym wyborem w wielu magazynach i zakładach produkcyjnych. Oferują dobrą równowagę pomiędzy lepszą manewrowością i znaną obsługą. Z kolei wielokierunkowe wózki widłowe zapewniają niezrównaną elastyczność ruchu. Może to prowadzić do znacznej poprawy wydajności, szczególnie w przypadku złożonych scenariuszy obsługi materiałów. Często jednak wymagają bardziej specjalistycznego szkolenia, aby operatorzy mogli w pełni wykorzystać swoje możliwości.

Czterokierunkowe wózki widłowe zazwyczaj wymagają krótszej krzywej uczenia się. Operatorzy zaznajomieni ze standardowymi wózkami widłowymi zazwyczaj mogą dostosować się do dodatkowych możliwości ruchu na boki po stosunkowo niewielkim dodatkowym szkoleniu. Wielokierunkowe wózki widłowe, ze względu na bardziej złożone możliwości poruszania się, zazwyczaj wymagają bardziej wszechstronnego szkolenia operatorów.

Czterokierunkowe wózki widłowe są generalnie tańsze w zakupie i utrzymaniu niż ich wielokierunkowe odpowiedniki. Mają także zazwyczaj niższe koszty eksploatacji ze względu na prostszą konstrukcję i mechanikę. Wielokierunkowe wózki widłowe, choć zazwyczaj droższe na początku, mogą w niektórych scenariuszach oferować znaczny zwrot z inwestycji. Ich doskonała zwrotność może prowadzić do znacznej poprawy wydajności operacyjnej, potencjalnie redukując czas i pracę wymaganą do zadań związanych z transportem materiałów.

Aspekty Operacyjne i Bezpieczeństwo

Uprawnienia do Obsługi

Wózek wielokierunkowy jest klasyfikowany jako wózek specjalizowany, ponieważ posiada zaawansowany układ jezdny i funkcje odpowiadające za wielokierunkową jazdę - klasyfikacja ta jest potwierdzona przez dokumentację szkoleniową i regulacje UDT. W związku z tym, do jego obsługi wymaga się posiadania uprawnień kategorii I WJO, która uprawnia do obsługi wszystkich wózków jezdniowych podnośnikowych, w tym specjalizowanych. Osoba bez uprawnień UDT nie może legalnie prowadzić wózka wielokierunkowego. Prowadzenie wózków widłowych bocznych (reach trucków) wymaga od przyszłego operatora ukończenia kursu i zdania egzaminu na poziomie IIWJO (lub IWJO).

Bezpieczeństwo i Konserwacja

Podobnie jak inne typy wózków widłowych, również wózki wielokierunkowe wymagają regularnej konserwacji i przeglądów, aby działały bezawaryjnie. Ponieważ ich konstrukcja jest bardziej złożona, serwisowanie tych maszyn jest nieco bardziej wymagające.

Systemy Bezpieczeństwa w Wózkach Wielokierunkowych

Nowoczesne wózki wielokierunkowe są wyposażone w szereg rozwiązań zwiększających bezpieczeństwo:

• systemy antypoślizgowe - zwiększają przyczepność na śliskim podłożu,
• ograniczniki prędkości - automatycznie redukują prędkość w określonych warunkach (np. podczas jazdy z ładunkiem),
• czujniki kolizji i systemy wykrywania przeszkód - ostrzegają operatora,
• systemy kontroli stabilności ładunku - zmniejszają ryzyko przewrócenia się pojazdu lub utraty równowagi.

Wymagania Konserwacji i Przeglądów

Wózki wielokierunkowe podlegają tym samym przepisom co inne urządzenia transportu bliskiego. Oznacza to:

• obowiązkowe przeglądy techniczne zgodnie z harmonogramem producenta,
• doraźne kontrole stanu technicznego przed każdą zmianą,
• okresowe badania UDT - najczęściej co 1 rok lub 2 lata, w zależności od typu dozoru.

Dodatkowo, ze względu na bardziej złożony układ kół i system sterowania, w wózkach wielokierunkowych zaleca się regularnie kontrolować stan układów hydraulicznych, łożysk w kołach kierunkowych oraz elektroniki odpowiedzialnej za zmianę trybu jazdy.

Innowacje i Producenci

Kluczowi Producenci

Rynek wózków wielokierunkowych jest dziś dobrze rozwinięty, a kilka firm wyraźnie wyróżnia się pod względem jakości i innowacyjności oferowanych rozwiązań. Na szczególną uwagę zasługują producenci, których wózki łączą wysoką jakość i trwałość z uznaniem wśród użytkowników:

• Combilift: Jest największym producentem wózków widłowych wielokierunkowych na świecie oraz uznanym liderem w zakresie rozwiązań do przeładunku towarów długich. To irlandzki producent, który jako pierwszy na dużą skalę wprowadził wózki wielokierunkowe na rynek. Combilift oferuje szeroką gamę modeli - zarówno czołowych, bocznego załadunku, jak i dedykowanych do ładunków dłużycowych. Ich maszyny znane są z wyjątkowej wytrzymałości i jakości.
• Bulmor: To ekspert w dziedzinie wózków bocznych i wielokierunkowych bocznego załadunku. Firma jest jedynym producentem oferującym pełen zakres usług w tym segmencie - od projektowania, przez produkcję, po serwis. Wózki Bulmor są tworzone z myślą o indywidualnych rozwiązaniach do obsługi długich, ciężkich i nieporęcznych ładunków.
• Hubtex: Niemiecki producent znany z bardzo wysokiej jakości wykonania i zaawansowanych technologicznie wózków wielokierunkowych i specjalistycznych urządzeń transportowych dla przemysłu. Firma od lat wyznacza nowe standardy w transporcie długich, ciężkich i nieporęcznych ładunków. Długoletnie doświadczenie i wysoka specjalizacja w konstrukcji wózków bocznych i wielokierunkowych sprawiają, że marka należy do ścisłej światowej czołówki w tym segmencie.
• Baumann: To producent specjalistycznych wózków widłowych bocznych, z ponad 50-letnim doświadczeniem w branży. Firma specjalizuje się w konstrukcji wózków przeznaczonych do transportu ładunków dłużycowych, wielkogabarytowych i wielkotonażowych. Marka od lat kojarzona jest z solidnością i nowoczesnym podejściem do transportu wewnętrznego. Wózki Baumann cenione są za trwałość konstrukcji, precyzję wykonania i przemyślane rozwiązania techniczne, które sprawdzają się zarówno w wymagających warunkach przemysłowych.

Ciekawostki Techniczne i Historyczne

• Pionier z Irlandii: Producent Combilift stworzył pierwszy czterokierunkowy wózek spalinowy z napędem na wszystkie koła. Wcześniejsze modele z lat 80. były ograniczone do pracy w halach. Pierwszy model C4000 połączył cechy wózka bocznego i czołowego. Założyciele Combilift wcześniej współtworzyli również wózki Moffett Mounty.
• Rozwój wcześniej od innych: Już w latach 80. niemiecki Hubtex i włoski Baumann eksperymentowali z wózkami 4-kierunkowymi (LPG/diesel), ale dopiero rozwój elektroniki w latach 90. umożliwił precyzyjne sterowanie i dynamiczny rozwój tej technologii.
• Rekordowy udźwig: Największe wózki Combilift serii C25,000 przenoszą 25 ton, obsługując m.in. prefabrykaty betonowe i elementy wież wiatrowych. Podobne ciężkie modele (20-30 ton) oferują też Hubtex i Bulmor, np. dla przemysłu lotniczego.
• Platformy do kompletacji: Hubtex opracował doczepianą platformę z pulpitem sterującym, która umożliwia operatorowi uniesienie się z widłami i pobranie długiego ładunku z regału - połączenie funkcji wózka i podestu ruchomego.
• Ekonomia przestrzeni: Wózki te pozwalają na redukcję szerokości korytarzy magazynowych nawet o 50%, co zwiększa pojemność składowania i często pozwala zastąpić kilka tradycyjnych wózków jednym, bardziej uniwersalnym.
• Urządzenia typu FluX marki HUBTEX: Są pierwszą generacją wielokierunkowych wózków widłowych z przeciwwagą do pracy w pomieszczeniach i na zewnątrz. Inteligentny system sterowania pojazdem w połączeniu z najnowszymi silnikami elektrycznymi oraz opatentowanym systemem skręcania HX zapewniają niezrównaną zwrotność, wydajność i łatwość w obsłudze. Szczególnymi zaletami modelu FluX są kompaktowa konstrukcja ramy i usztywniony maszt, co doskonale nadaje urządzeniu do załadowywania i rozładowywania ciężarówek. System skręcania HX pozwala na szybkie przełączanie z jazdy na wprost w tryb jazdy poprzecznej bez zatrzymywania, co ogranicza zużycie kół i pozwala na wyraźną oszczędność czasu.
