Wózki widłowe stanowią nieoceniony element różnorodnych gałęzi przemysłu - od magazynów po place budowy. Maszty są sercem ich funkcjonalności, a wybór odpowiedniego typu ma kluczowe znaczenie dla efektywności operacyjnej oraz bezpieczeństwa pracy. Zrozumienie budowy i parametrów masztu pozwala na optymalne dopasowanie sprzętu do specyficznych potrzeb przedsiębiorstwa.
Czym jest maszt wózka widłowego i jak jest zbudowany?

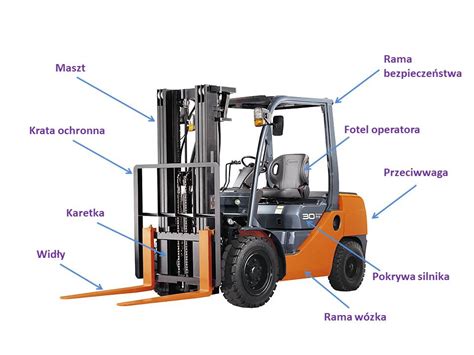

Maszt to zespół prowadnic, rolek, łańcuchów i siłowników, który zamienia ciśnienie hydrauliczne na ruch pionowy. Jest to najważniejszy element układu podnoszenia, odpowiedzialny za manipulację ładunkiem na określonej wysokości. Każdy maszt składa się z ramy zewnętrznej połączonej z konstrukcją wózka oraz ram wewnętrznych, które poruszają się dzięki systemowi rolek.
Kluczowe elementy układu podnoszenia to:
- Karetka (płyta czołowa): część robocza, do której przymocowuje się widły. Wyposażona jest w kratę ochronną zabezpieczającą ładunek.
- Widły: służą do bezpośredniego podnoszenia i transportu towarów.
- Łańcuchy: łączą siłownik z karetką lub ramami wewnętrznymi.
- Siłowniki: odpowiadają za generowanie siły potrzebnej do uniesienia ciężaru.
Rodzaje masztów: od Simplex do Triplex
Maszty klasyfikuje się ze względu na liczbę sekcji (ram), z których się składają. Wybór odpowiedniego wariantu determinuje wysokość podnoszenia oraz zdolność wózka do pracy w ograniczonych przestrzeniach.
Maszt typu Simplex (pojedynczy)
To najprostsza konstrukcja, składająca się z jednej ramy. Charakteryzuje się stosunkowo niewielką wysokością podnoszenia (zwykle do 2 metrów). Ze względu na prostą budowę, maszty te są wyjątkowo odporne na uszkodzenia i często wykorzystywane w nieskomplikowanych operacjach, np. w wózkach z operatorem pieszym.
Maszt typu Duplex (podwójny)
Składa się z ramy zewnętrznej i jednej wewnętrznej. Umożliwia podnoszenie ładunków na większe wysokości niż maszt pojedynczy. Jest powszechnie stosowany w wózkach o dużym udźwigu pracujących w halach o średniej wysokości. Może występować w wersji z pełnym wolnym skokiem wideł.
Maszt typu Triplex (potrójny)
To najbardziej zaawansowana konstrukcja, składająca się z dwóch ram wewnętrznych. Dzięki zakładkowej budowie charakteryzuje się niewielką wysokością całkowitą po złożeniu, co pozwala na przejazd przez niskie bramy, przy jednoczesnym osiąganiu bardzo dużych wysokości podnoszenia w magazynach wysokiego składowania (nawet do 6-7 metrów).
Kluczowe parametry techniczne
Podczas wyboru urządzenia należy wziąć pod uwagę trzy fundamentalne parametry:
- Maksymalna wysokość podnoszenia: determinuje, jak wysoko można umieścić ładunek.
- Wolny skok wideł: zakres, w jakim widły mogą się unieść bez zwiększania wysokości zabudowy masztu. Jest to kluczowe przy pracy w pomieszczeniach z niskim stropem lub podczas załadunku naczep.
- Minimalna wysokość masztu (wysokość zabudowy): parametr krytyczny dla przejazdu przez niskie bramy i tunele.
Zastosowanie w różnych warunkach pracy
Wybór masztu powinien być uzależniony od specyfiki środowiska pracy:
| Środowisko | Rekomendowany typ masztu |
|---|---|
| Magazyn wysokiego składowania | Triplex (ze względu na dużą wysokość podnoszenia) |
| Pomieszczenia z niskim stropem/naczepy | Duplex lub Triplex z wolnym skokiem |
| Place budowy / Prace zewnętrzne | Simplex lub Duplex (stabilność i prostota) |
DIAGRAM UDŹWIGU wózka widłowego jezdniowego na NOWY egzamin UDT VOL.2
Eksploatacja i konserwacja
Prawidłowe użytkowanie masztu znacząco wydłuża jego żywotność. Należy unikać przechylania masztu z uniesionym ładunkiem, co jest szczególnie szkodliwe przy dużych ciężarach. Regularne smarowanie ruchomych elementów oraz kontrola stanu łańcuchów, prowadnic i rolek to podstawa bezpieczeństwa.
Do najczęstszych usterek należą odkształcenia konstrukcji, problemy z płynnością podnoszenia oraz wycieki oleju z siłowników. W przypadku awarii maszt można zregenerować lub poddać naprawom spawalniczym, jednak wszelkie czynności serwisowe powinny być wykonywane przez wykwalifikowany personel.
