Wózki jezdniowe, powszechnie znane jako wózki widłowe, są mechanicznymi pojazdami kołowymi, napędzanymi silnikiem, używanymi w transporcie bliskim i magazynowaniu. Stosuje się je głównie do prac załadunkowych, transportowych i rozładunkowych. Wśród nich, szczególnie wyróżnia się grupa wózków jezdniowych podnośnikowych z osobą obsługującą podnoszoną wraz z ładunkiem. Są to urządzenia, które odgrywają kluczową rolę w magazynach i centrach logistycznych, zwłaszcza tam, gdzie konieczna jest praca na dużych wysokościach.
Definicja i klasyfikacja wózków jezdniowych
Wózek jezdniowy podnośnikowy z mechanicznym napędem podnoszenia posiada zamocowaną platformę, widły lub urządzenia do manipulowania ładunkami. Z łatwością przenosi ciężary spaletyzowane i niespaletyzowane na dogodną wysokość, umożliwiając składowanie lub pobieranie towaru. Poprzez napęd mechaniczny rozumie się wszelkiego rodzaju napędy (spalinowe, hydrauliczne, elektryczne), które obejdą się bez działania sił mięśni człowieka podczas czynności podnoszenia towaru.
Rodzaje wózków jezdniowych w kontekście dozoru technicznego
Klasyfikacja wózków jezdniowych rozróżnia urządzenia podlegające i niepodlegające dozorowi technicznemu:
- Wózki niepodlegające dozorowi technicznemu (niebędące maszynami UTB - Urządzenia Transportu Bliskiego):
- Wózki platformowe (naładowne) - posiadające stałą platformę do przewożenia ładunków w transporcie wewnątrz zakładowym. Ich główny parametr to ładowność.
- Wózki ciągnikowe (ciągnące/pchające) - służące do przeciągania/pchania podczepionych pojazdów lub przyczep. Ich główny parametr to siła uciągu.
- Wózki unoszące - służące do uniesienia określonego ładunku tylko na niewielką wysokość, aby go przemieścić z jednego miejsca na drugie. Ich główny parametr to udźwig. Wózki, których wysokość podnoszenia nie przekracza 500 mm i których konstrukcja uniemożliwia podniesienie ładunku powyżej 500 mm, są wyłączone spod nadzoru UDT i kwalifikowane jako "wózki inne".
- Wózki podlegające dozorowi technicznemu UTB (wózki jezdniowe podnośnikowe, zwane widlakami lub wózkami widłowymi), obejmują m.in.:
- Wózki podnośnikowe z operatorem podnoszonym wraz z ładunkiem (tzw. wózki specjalizowane lub kompletacyjne).
- Wózki podnośnikowe czołowe.
- Wózki podnośnikowe z masztem wewnętrznym nieobejmującym ładunku.
- Wózki podnośnikowe z masztem wewnętrznym obejmującym ładunek (z masztem stałym).
- Wózki podnośnikowe platformowe z masztem wewnętrznym.
- Wózki podnośnikowe boczne (jednostronne, dwustronne).
- Wózki podnośnikowe czołowo-boczne (obustronne).
- Wózki podnośnikowe bramowe (rama i element podnoszący obejmują ładunek).
Klasyfikacja wózków jezdniowych według innych kryteriów
- Rodzaj napędu:
- Z napędem elektrycznym - sieciowe (zasilane prądem zmiennym) lub akumulatorowe (zasilane prądem stałym).
- Z napędem spalinowym - niskoprężne (benzyna lub gaz LPG/CNG) i wysokoprężne (diesel).
- Z innym napędem, na przykład hybrydowe.
- Sposób kierowania:
- Wózki prowadzone - operator prowadzi wózek.
- Wózki podestowe - operator stojąc na podeście, kieruje wózkiem.
- Wózki z fotelem dla kierowcy - operator spoczywając na fotelu, kieruje wózkiem.
- Wózki zdalnie kierowane - wózek sterowany przez system automatyki.
- Rodzaje wózków według cech użytkowych i konstrukcji:
- Naładowne (platformowe, kablowe, specjalizowane).
- Unoszące (platformowe, widłowe, podsiębierne, bramowe jedno- i dwubelkowe, specjalizowane).
- Ciągnikowe (jednoosiowe, dwuosiowe, naczepowe, specjalizowane).

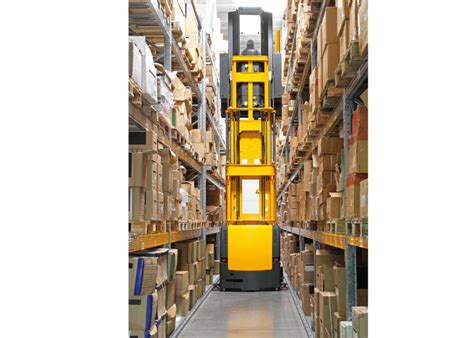

Wózki widłowe z operatorem unoszonym wraz z ładunkiem
Wózki unoszące widłowe z operatorem zyskują coraz większą popularność, stając się niezastąpionym narzędziem w magazynach i centrach logistycznych. Umożliwiają one podnoszenie i przenoszenie ciężkich ładunków, a dla zastosowań wymagających pracy na dużych wysokościach, wózki unoszące operatora wraz z ładunkiem są doskonałym rozwiązaniem.
Kluczowe cechy i konstrukcja
- Wysokość podnoszenia: Wózki widłowe unoszące operatora wraz z ładunkiem są zaprojektowane do podnoszenia ładunków na znaczne wysokości, nawet do kilku metrów, co pozwala na obsługę regałów i miejsc składowania na dużej wysokości.
- Wysięgnik: Wózki unoszące operatora zazwyczaj posiadają wysięgnik (teleskopowy lub pantograficzny), który umożliwia operatorowi podnoszenie ładunków na dużą wysokość i osiąganie trudno dostępnych miejsc, zapewniając elastyczność podczas podnoszenia i opuszczania ładunków.
- Kabina operatora: Istotną cechą jest obecność kabiny, w której operator znajduje się wraz z ładunkiem. Kabina jest wyposażona w odpowiednie zabezpieczenia, takie jak barierki i pasy bezpieczeństwa, aby zapewnić ochronę i bezpieczeństwo operatora podczas pracy na wysokości.
- Manewrowość: Mimo dużej wysokości podnoszenia, wózki te są stosunkowo zwrotne i łatwe do manewrowania. Mogą być wyposażone w systemy kierowania i sterowania, które ułatwiają precyzyjne poruszanie się w ciasnych przestrzeniach składowych.
Wydajność i elastyczność
Wózki widłowe unoszące operatora wraz z ładunkiem zapewniają znacznie większą wydajność i elastyczność w porównaniu do tradycyjnych wózków widłowych. Operator ma możliwość obsługi i kontroli ładunku, zwiększając efektywność pracy. Dzięki temu procesy załadunku i rozładunku stają się bardziej efektywne, a operator ma pełną kontrolę nad ładunkiem, co przekłada się na szybszą i dokładniejszą obsługę.
Bezpieczeństwo operatora i ładunku
Bezpieczeństwo jest najwyższym priorytetem podczas obsługi tych wózków. Są one zaprojektowane tak, aby zapewnić stabilność i pewność podczas podnoszenia i przemieszczania ciężkich ładunków na wysokościach. Warto jednak zawsze przestrzegać zasad bezpieczeństwa, takich jak prawidłowe mocowanie ładunku, unikanie zbyt dużych prędkości, dbanie o odpowiednie szkolenie operatorów oraz regularne przeglądy techniczne wózków.
Klaus Pierwszy dzień w pracy
Podstawy prawne i kwalifikacje operatorów
Wózki jezdniowe są urządzeniami technicznymi spełniającymi definicję wynikającą z ustawy o dozorze technicznym, w związku z tym do ich obsługi wymagane jest potwierdzenie posiadanych kwalifikacji. Zgodnie z ustawą, przez urządzenia techniczne należy rozumieć urządzenia, które mogą stwarzać zagrożenie dla życia lub zdrowia ludzkiego oraz mienia i środowiska. Dozorowi technicznemu podlegają urządzenia techniczne w toku ich projektowania, wytwarzania, naprawy, modernizacji, obrotu oraz eksploatacji. Dozorem technicznym są działania zmierzające do zapewnienia bezpiecznego funkcjonowania tych urządzeń.
Ewolucja przepisów i uprawnień UDT
Do 1 czerwca 2019 roku obowiązywały tzw. "stare" kategorie uprawnień, takie jak II WJO i III WJO dla wózków jezdniowych podnośnikowych. Dawna kategoria I WJO (1 WJO) uprawniała do obsługi wózków widłowych specjalizowanych, co oznaczało możliwość operowania wszystkimi wózkami widłowymi wyposażonymi w dodatkowe funkcje, takie jak wysięgnik lub podnoszenie osób wraz z ładunkiem.
Po zmianie wprowadzonej rozporządzeniem Ministra Przedsiębiorczości i Technologii z dnia 21 maja 2019 r., od 1 czerwca 2019 r. obowiązuje nowy podział rodzajów urządzeń technicznych. Zostały zniesione wcześniejsze kategorie uprawnień, które kandydaci na operatorów musieli wymieniać w swoich wnioskach o potwierdzenie kwalifikacji. Obecnie uprawnienia UDT (legitymacje UDT) są przyznawane z określonym terminem ważności.
Nowy podział dla wózków jezdniowych podnośnikowych obejmuje:
- Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z wysięgnikiem oraz wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z osobą obsługującą podnoszoną wraz z ładunkiem (uprawnia również do obsługi wszystkich pozostałych wózków jezdniowych podnośnikowych z mechanicznym napędem podnoszenia). Ważność zaświadczenia to 5 lat.
- Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia z wyłączeniem wózków z wysięgnikiem oraz wózków z osobą obsługującą podnoszoną wraz z ładunkiem. Ważność zaświadczenia to 10 lat.
Ważne jest, aby operatorzy posiadający zaświadczenia kwalifikacyjne wydane przed 1 czerwca 2019 r. pamiętali, że są one ważne do 31 grudnia 2023 r. i przed upływem tej daty (co najmniej 3 miesiące) należy wystąpić do UDT z wnioskiem o przedłużenie ich okresu ważności.
Ustawy i rozporządzenia regulujące obsługę wózków jezdniowych
Podstawy prawne szkolenia i eksploatacji wózków jezdniowych obejmują:
- USTAWĘ z dnia 21 grudnia 2000 r. o dozorze technicznym.
- Rozporządzenie Rady Ministrów z dnia 7 grudnia 2012 r. w sprawie rodzajów urządzeń technicznych podlegających dozorowi technicznemu.
- Rozporządzenie Ministra Przedsiębiorczości i Technologii z dnia 21 maja 2019 r. w sprawie sposobu i trybu sprawdzania kwalifikacji wymaganych przy obsłudze i konserwacji urządzeń technicznych oraz sposobu i trybu przedłużania okresu ważności zaświadczeń kwalifikacyjnych.
- Rozporządzenie Ministra Rozwoju i Finansów z dnia 15 grudnia 2017 r. w sprawie bezpieczeństwa i higieny pracy przy użytkowaniu wózków jezdniowych z napędem silnikowym.
Rozporządzenie Ministra Przedsiębiorczości i Technologii z dnia 21 maja 2019 r. zastąpiło w całości dotychczasowe regulacje od 1 czerwca 2019 r., w szczególności zapisy rozporządzenia Ministra Gospodarki z dnia 18 lipca 2001 r.
Szkolenie operatorów i wymagania
Kurs dla kandydatów na operatorów wózków jezdniowych podnośnikowych z mechanicznym napędem podnoszenia ma za zadanie przygotować słuchacza do pełnienia obowiązków operatora tych urządzeń. Uczestnicy kursu zapoznają się m.in. z obowiązującymi przepisami prawnymi dotyczącymi urządzeń, zagadnieniami dotyczącymi oraz wiadomościami z zakresu transportu ładunków. Uczestnicy poznają również zasady optymalnego wykorzystania urządzenia. Przeszkolenie wynika z wymagań art. 37 pkt. osób obsługujących i konserwujących urządzenia techniczne.
Program szkolenia
Program szkolenia, określony przez Urząd Dozoru Technicznego, obejmuje następujące zagadnienia:
- Wymagania kwalifikacyjne dla osób obsługujących urządzenia transportu bliskiego (UTB) podlegające dozorowi technicznemu.
- Rodzaje UTB podlegające dozorowi technicznemu.
- Udźwig nominalny i grupa natężenia pracy.
- Pojęcie stateczności urządzenia.
- Budowa wózka jezdniowego.
- Mechanizmy występujące w wózkach jezdniowych, ich budowa i działanie.
- Urządzenia zabezpieczające stosowane w wózkach jezdniowych.
- Wyposażenie elektryczne, hydrauliczne, pneumatyczne.
- Obsługa wózka jezdniowego: czynności obsługującego przed, w czasie i po zakończeniu pracy; sterowanie mechanizmami wózków jezdniowych podnośnikowych i specjalizowanych; sprawdzanie działania urządzeń zabezpieczających i hamulców itp.
- Współpraca z pomocnikami operatora, kierowcami podczas załadunku i rozładunku, personelem pomocniczym.
- Praca w specyficznych warunkach, np. praca zespołowa urządzeń, transport ładunku w strefach zagrożenia wybuchem, transport ludzi w koszu, praca w warunkach kolizyjnych, praca w pobliżu napowietrznych linii energetycznych itp.
- Zasady bezpiecznej eksploatacji urządzeń zasilanych gazem (LPG, CNG).
- Warunki bezpiecznej pracy i BHP przy obsłudze urządzenia.
- Niebezpieczne uszkodzenie i nieszczęśliwy wypadek - procedura postępowania.
- Zagadnienia uzupełniające z zakresu mechaniki i elektrotechniki.
- Praktyka na urządzeniu.
Proces uzyskiwania uprawnień
Po szkoleniu wydawane jest zaświadczenie o jego ukończeniu, zgodne z rozporządzeniem Ministra Edukacji z dnia 19 marca 2019 r. w sprawie kształcenia ustawicznego w formach pozaszkolnych. Po ukończonym szkoleniu uczestnicy przystępują do egzaminu przeprowadzanego przez komisję UDT w ustalonym terminie. Osoby, które z wynikiem pozytywnym zdadzą egzamin, otrzymują zaświadczenia kwalifikacyjne potwierdzające zdobyte uprawnienia. Zaświadczenie to, ważne z dokumentem tożsamości, upoważnia do obsługi urządzeń na terenie Polski w zakresie określonym przepisami UDT.
Rozróżnienie "wózków unoszących" od "wózków widłowych podnośnikowych"
Dla większości osób pojęcia "wózki unoszące" i "wózki podnośnikowe" znaczą to samo, jednak nic bardziej mylnego. Wózki unoszące tradycyjnie, choć również nazywane wózkami widłowymi, tak naprawdę się do nich nie klasyfikują. Jak sama nazwa wskazuje, czynność "uniesienia" niewiele ponad podłogę pomaga oderwać paletę od podłoża. Z kolei wózki widłowe podnośnikowe z łatwością poradzą sobie z uniesieniem załadunku na duże wysokości, nawet do kilkunastu metrów. "Szkolenie na wózki widłowe", choć popularne, jest błędne. W przepisach prawnych mamy do czynienia z wózkami jezdniowymi podnośnikowymi, a próba wprowadzenia w oficjalnym obiegu nowego typu wózków - wózków widłowych - może skutkować uznaniem, że uprawnienia obowiązują tylko na wózki z zamontowanymi widłami.
Eksploatacja i konserwacja
Zasady bezpiecznej eksploatacji
Zważywszy na bezpieczeństwo, każdy wózek widłowy powinien być wyposażony w diagram udźwigu, który uwzględnia wysokość podnoszenia ładunku oraz środek ciężkości na widłach. Należy pamiętać, że przy podniesionym ładunku wózek jest niestabilny i trzeba go stale kontrolować, by nie dopuścić do przewrócenia się. Ładunek należy przewozić przy ustawieniu wideł 30 centymetrów powyżej nawierzchni i maszcie pochylonym na operatora. Do obsługi wózka widłowego, poza uprawnieniami, konieczne jest posiadanie pozytywnego wyniku badań psychotechnicznych.
Konserwacja i przeglądy techniczne
Regularna konserwacja i przeglądy techniczne są kluczowe dla zapewnienia bezpiecznej i sprawnej obsługi wózków widłowych unoszących operatora wraz z ładunkiem. Obejmują one sprawdzanie stanu technicznego, smarowanie elementów mechanicznych, kontrolę układów hydraulicznych oraz monitorowanie zużycia opon i baterii. Regularne przeglądy pomagają wykryć potencjalne problemy i awarie na wczesnym etapie, umożliwiając szybką interwencję i naprawę.
Planowanie zadań i optymalne wykorzystanie
Optymalne wykorzystanie wózków widłowych unoszących wymaga odpowiedniego planowania zadań i harmonogramów. W dużych magazynach i centrach logistycznych warto rozważyć optymalizację trasy i przepływu ładunków, aby zminimalizować czas i wysiłek. Ponadto, monitorowanie zużycia paliwa lub energii elektrycznej może pomóc w identyfikacji obszarów, w których można osiągnąć większą efektywność energetyczną.
Parametry techniczne wózka podnośnikowego
Kluczowe parametry techniczne wózka podnośnikowego to:
- Udźwig nominalny wózka Q [kg] - największa dopuszczalna masa ładunku, jaką wózek może podnieść na wysokość do 3300 mm, przy określonej odległości środka ciężkości ładunku od czoła wideł.
- Odległość środka ciężkości ładunku od czoła wideł C [mm].
- Prędkość jazdy z/bez ładunku [m/s].
- Prędkość podnoszenia z/bez ładunku [m/s].
- Prędkość opuszczania z/bez ładunku [m/s].
- Zdolność pokonywania wzniesień z/bez ładunku %.
- Wysokość podnoszenia H [mm] - odległość na jaką wózek może podnieść ładunek, mierzona przy pionowo ustawionym mechanizmie podnoszenia od podłoża do górnej powierzchni poziomej wideł.
- Wysokość swobodnego podnoszenia h [mm] - wysokość, na którą można podnieść widły bez zmiany wysokości masztu.
Wymiary:
- Wysokość masztu w stanie złożonym h1 [mm].
- Wysokość wózka z najwyżej wysuniętym masztem h4 [mm].
- Wysokość wózka ze złożonym masztem h5 [mm].
- Kąt wychylenia masztu do przodu α [°].
- Kąt wychylenia masztu do tyłu ß [°].
- Odstęp osi kół y [mm].
- Szerokość wózka b [mm].
- Promień skrętu R [mm].
- Nacisk osi dla wózka z/bez ładunku na przód/tył [kg].
- Długość całkowita L [mm] - od końca wideł do tylnej krawędzi przeciwwagi.
- Masa własna - waga wózka z wyposażeniem i osprzętem, ale bez ładunku, operatora i źródła zasilania.
- Masa robocza - masa własna plus źródło zasilania, bez ładunku i operatora.
Porównanie: Wózek widłowy a ładowarka teleskopowa
Branża budowlana i magazynowa nieustannie się rozwija, a wraz z nią rośnie zapotrzebowanie na operatorów posiadających specjalne uprawnienia do obsługi różnorodnych maszyn. Poza wózkami widłowymi, coraz większą popularnością cieszą się ładowarki teleskopowe. Są to maszyny wielozadaniowe i uniwersalne, wykorzystywane w budownictwie, rolnictwie, leśnictwie i przemyśle. Nowoczesna ładowarka teleskopowa może pełnić funkcje podnośnika koszykowego, kosiarki, pługu, siewnika, a także wózka widłowego.
Wiele firm inwestuje w ładowarki teleskopowe ze względu na ich uniwersalność i fakt, że uprawnienia na te maszyny często pozwalają również na obsługę wózków widłowych. Jest to istotny czynnik wpływający na decyzję o wyborze szkolenia, ponieważ uprawnienia na wózki widłowe zazwyczaj ograniczają się do obsługi wyłącznie wózków widłowych.
Producenci wózków jezdniowych
Do firm produkujących wózki podnośnikowe, najbardziej znanych na polskim rynku, należą m.in.: Linde, Still, Jungheinrich, Toyota, Hyster, Mitsubishi, BT, Nissan, Yale, Komatsu, Boss.
