Wózek widłowy z przeciwwagą: obliczanie minimalnego przejścia i zasady stateczności

Efektywne i bezpieczne funkcjonowanie magazynu w dużej mierze zależy od prawidłowego doboru i użytkowania wózków widłowych, a także od optymalnego zaprojektowania przestrzeni roboczej. Kluczowe aspekty to zapewnienie odpowiedniej stateczności wózka, prawidłowe obliczenie jego udźwigu oraz wyznaczenie minimalnej szerokości przejść transportowych. Niewłaściwe podejście do tych kwestii może prowadzić do poważnych wypadków, uszkodzenia towaru i sprzętu, a także spadku wydajności.

Rola przeciwwagi i zasady jej obliczania

Kontekst i dyskusja

W dyskusji poruszono temat obliczania masy przeciwwagi dla urządzenia, które miało być stacjonarne, a nie klasycznym podnośnikiem. Idea zakładała, aby węże nie walały się po ziemi, lecz sięgały nad stanowisko pracy, co wykluczało celowe, ale także przypadkowe szarpnięcia zestawu. Użytkownicy wskazali na konieczność uwzględnienia momentów sił oraz zasady dźwigni przy obliczeniach masy przeciwwagi. Zasugerowano, że przeciwwaga powinna wynosić co najmniej połowę ciężaru podnoszonego obiektu, a także zalecano dodanie zapasu dla stabilizacji.

Czynniki wpływające na obliczenia

Dla stabilności urządzenia, zwłaszcza stacjonarnego z wysięgnikiem, istotne jest prawidłowe oszacowanie masy przeciwwagi. Konieczne jest uwzględnienie momentów sił, które powstają od ciężaru ramienia i zawieszonego obciążenia. W miarę pochylania się układu, moment od ciężaru ramienia i obciążenia rośnie, natomiast moment od przeciwwagi maleje. Punkt równowagi jest kluczowy, ponieważ przekroczenie go prowadzi do wywrócenia się konstrukcji. W przypadku hamowania jazdy w stronę podnośnika lub przyspieszania w przeciwnym kierunku, gdy wózek ma hamować z obciążeniem, należy to uwzględnić w obliczeniach. Wysokość umiejscowienia przeciwwagi jest istotna dla hamowania. Należy również pamiętać, że istotna jest siła hamująca opadanie, a nie sama wysokość. Zawsze powinien być narzucony odgórnie jakiś nadmiar ciężaru przeciwwagi, który powinien być większy od wyliczonego ciężaru.

Stateczność wózka widłowego

Definicja i znaczenie

Sprawnie przebiegający transport wewnętrzny i magazynowy to podstawy funkcjonowania wielu przedsiębiorstw. Dlatego tak istotny jest dobry stan techniczny oraz stateczność wózków widłowych. Stateczność wózka widłowego to nic innego jak jego umiejętność zachowania równowagi w każdej pozycji roboczej, zarówno gdy pojazd jest obciążony, jak i gdy nie posiada ładunku. Jest to temat często pojawiający się na egzaminie na wózki widłowe.

Czynniki wpływające na stateczność

Na stateczność wpływa wiele różnych czynników, począwszy od stanu technicznego urządzenia, poprzez rodzaj nawierzchni, po której porusza się urządzenie, aż po stan opon. Jednym z powodów utraty stateczności wózka widłowego może być jego nadmierne przeciążenie. Inne przyczyny to:

• Nieusunięte awarie mechanizmów wózka.
• Zbyt duża prędkość na zakręcie.
• Jazda po pochyłościach.

Zapobieganie utracie stateczności

Dla zapewnienia stateczności wózki widłowe oraz inne urządzenia transportu bliskiego wyposaża się w szereg przydatnych elementów zabezpieczających, które mają na celu zapobiegać niebezpiecznym sytuacjom. Należą do nich między innymi ograniczniki prędkości wykonywania ruchów roboczych. Przykładem jest system SAS (System Aktywnej Stabilności), dodatkowe zabezpieczenie wprowadzone przez producentów, np. Toyota. Monitoruje on najważniejsze parametry pracy wózka, zmniejszając ryzyko, minimalizując przestoje i zwiększając wydajność sprzętu.

Kluczowe dla zachowania stateczności jest także przestrzeganie zasad obsługi. Operator nie może unosić ani transportować ładunków, których waga jest większa niż dopuszczalny maksymalny udźwig urządzenia. Przeciążony wózek traci swoją stateczność, a jego przemieszczanie nie jest bezpieczne. Uszkodzeniu mogą ulec nie tylko transportowane ładunki, ale również mechanizmy pojazdu. W przypadku jazdy po pochyłościach, jeśli wózek zacznie się staczać, surowo zabronione jest wyskakiwanie z niego. Ogólnie powinno się unikać jazdy wózkiem jezdniowym unoszącym po pochyłościach.

Diagram udźwigu i bezpieczne użytkowanie

Zrozumienie diagramu udźwigu

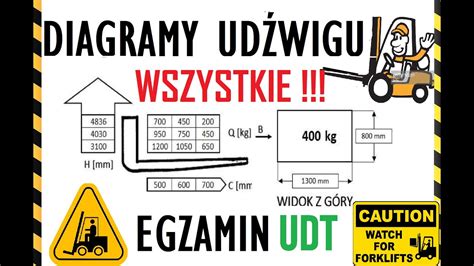

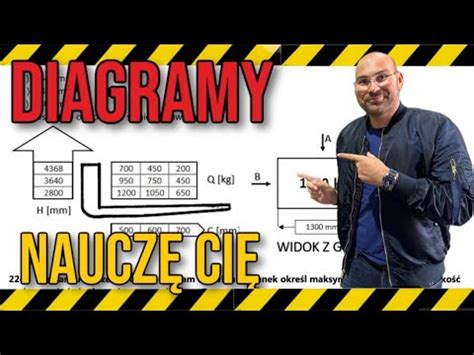

Umiejętność obliczania udźwigu wózka widłowego i prawidłowego odczytywania jego diagramu jest kluczowa dla bezpieczeństwa i stanowi jedno z wymagań Urzędu Dozoru Technicznego (UDT) podczas egzaminu. Diagram udźwigu wózka widłowego to graficzne przedstawienie zależności między trzema wartościami: wysokością podnoszenia, odległością środka ciężkości ładunku od czoła wideł oraz masą podnoszonego ładunku.

Elementy diagramu

• Wysokość (H): Mierzona jest od poziomu 0 (podłoża) do dołu wideł i podawana w milimetrach (mm).
• Odległość środka ciężkości od czoła wideł (C): Oznaczana jako wartość C, również podawana w milimetrach (mm).
• Masa ładunku: Podawana w kilogramach (kg) lub tonach, bez standaryzacji jednostek.

Graficzny wygląd diagramów może być różny, ale sama zasada ich czytania jest zawsze taka sama. Należy zwracać uwagę, czy czytany diagram odnosi się do osprzętu, który aktualnie znajduje się na wózku, ponieważ każdy sprzęt ma swój "wykres" i jest dedykowany dla konkretnego modelu wózka.

Jak odczytywać diagram udźwigu

Odczytywanie diagramu udźwigu jest dość proste. Należy odnaleźć dwie znane wartości i odczytać trzecią na przecięciu prostych wyznaczonych przez te wartości. Aby odczytać maksymalną masę ładunku, należy znać wartość C (odległość środka ciężkości od czoła wideł) i H (wysokość, na jaką będziemy podnosić ładunek).

Przykładowo, dla wysokości H = 4030 mm i odległości środka ciężkości C = 600 mm, maksymalna masa ładunku może wynosić 750 kg. Jeśli na diagramie nie ma wartości, która jest podana w zadaniu, należy przyjąć bezpieczniejszą. Na przykład, dla C = 610 mm przyjmujemy C = 700 mm, a dla H = 4090 mm przyjmiemy H = 4836 mm, co może skutkować dopuszczalnym udźwigiem 1,6 tony.

Najczęstsze błędy i ich konsekwencje

Najbardziej niebezpieczną ze wszystkich sytuacji wypadkowych jest wywrócenie się wózka. Oprócz zbyt dużej prędkości na zakręcie, najczęstszym tego powodem jest nadmierne przeciążenie wózka. Nie chodzi tu jednak o przekroczenie udźwigu nominalnego (maksymalna masa ładunku, jaką wózek jest w stanie podnieść na wysokość 3300 mm przy zachowaniu standardowej odległości środka ciężkości od czoła wideł), ale o podniesienie ładunku o masie mniejszej niż maksymalna dla wózka w określonych warunkach.

Jeżeli masa ładunku przekracza wartość dla konkretnych wartości C lub H danego modelu wózka wyposażonego w konkretny osprzęt, może dojść do niebezpiecznego zdarzenia. Jeśli operator nie umie prawidłowo odczytać informacji z diagramu, nie będzie świadom, że podnosząc ładunek na daną wysokość lub przy danym środku ciężkości, może przeciążyć urządzenie, nawet jeśli masa tego ładunku jest mniejsza niż udźwig nominalny.

Najczęstsze błędy przy ocenie udźwigu wózka to:

• Ignorowanie diagramu udźwigu i podnoszenie ładunków „na wyczucie”.
• Brak kontroli położenia środka ciężkości ładunku.
• Korzystanie z nieodpowiedniego osprzętu (np. wysięgników, chwytaków).
• Podnoszenie ładunków zbyt wysoko przy dużym wysunięciu wideł.

Każdy z tych błędów może prowadzić do wywrócenia wózka, dlatego czytanie diagramu udźwigu to nie formalność, lecz kwestia bezpieczeństwa życia i mienia.

Obliczanie minimalnej szerokości przejścia dla wózków widłowych

Znaczenie odpowiedniej szerokości przejścia

Zbyt wąskie przejście dla wózka widłowego zwiększa ryzyko uszkodzenia regałów, palet lub samego wózka, spowalnia pracę i zwiększa ryzyko wypadków. Planując magazyn, należy znać odpowiednią szerokość przejścia dla wózka widłowego, aby zapewnić najbezpieczniejszą i najbardziej wydajną przestrzeń do ruchu. Producenci wózków opracowują specyfikacje techniczne zawierające dane na temat każdego typu i modelu wózka, które wskazują informacje konieczne do zaprojektowania obiektu, przede wszystkim szerokość korytarza potrzebną do ruchu urządzenia, wysokość podnoszenia ładunku oraz wysokość wysuwanego masztu.

W szerokich przejściach, zwykle mierzących od 12 do 13 stóp (ok. 3,66 do 3,96 m), wózek widłowy łatwiej się porusza i obraca, co może przyspieszyć operacje magazynowe. Wąskie przejścia wahają się od 8 do 10 stóp (ok. 2,44 do 3,05 m). Bardzo wąskie przejścia mogą być tak małe, jak 6 stóp (ok. 1,83 m). Pozwalają one zaoszczędzić do 50% więcej miejsca na podłodze, ale wymagają specjalnych wózków widłowych i starannej jazdy.

Formuła obliczeniowa

Minimalną szerokość przejścia (ang. stacking aisle) można obliczyć za pomocą następującej formuły:

Minimalna szerokość przejścia = Stos kątowy prosty + Długość obciążenia + Prześwit bezpieczeństwa

Elementy formuły

Stos kątowy prosty

Jest to najmniejsza przestrzeń, której wózek widłowy potrzebuje, aby obrócić się i umieścić ładunek pod kątem prostym (90 stopni). Dla wielu wózków widłowych wynosi to około 94,3 cala (ok. 239,5 cm). Wymiar ten należy zmierzyć dla konkretnego wózka widłowego, ponieważ większe wózki wymagają więcej miejsca, a mniejsze mniej.

Długość obciążenia

Jest to długość palety lub przenoszonego ładunku. Większość standardowych palet ma 48 cali (ok. 121,9 cm) długości. Należy zawsze sprawdzać rozmiar palety przed rozpoczęciem obliczania szerokości przejścia, ponieważ niektóre palety są większe. Zwis palety (zwykle od 3 do 6 cali z każdej strony) również musi być uwzględniony.

Prześwit bezpieczeństwa

Dodatkowe 12 cali (ok. 30,5 cm) jest dodawane dla bezpiecznego prześwitu. Ta dodatkowa przestrzeń pomaga uniknąć uderzenia w regały lub inne obiekty podczas manewrowania. Dodatkowy prześwit dla bezpieczeństwa jest niezbędny, aby zapewnić operatorowi miejsce na manewry i pomóc zapobiegać wypadkom.

Przykładowe obliczenie

Przyjmijmy następujące wymiary:

• Stos kątowy prosty: 94,3 cala
• Długość obciążenia (standardowa paleta): 48 cali
• Prześwit bezpieczeństwa: 12 cali
• Dodatkowy zwis palety: 6 cali

Minimalna szerokość przejścia = 94,3 cala + 48 cali + 12 cali + 6 cali = 160,3 cala

Konwertując 160,3 cala na stopy (dzieląc przez 12), otrzymujemy około 13,4 stopy (około 4,08 metra). Ta liczba wskazuje minimalną przestrzeń, której potrzebujesz między regałami, aby wózek widłowy mógł bezpiecznie obracać i układać palety.

Interpretacja wyników

Po obliczeniu minimalnych szerokości przejścia, należy zrozumieć, co wyniki oznaczają dla magazynu. Jeśli obliczenia wskazują 13,4 stopy, przejścia muszą być przynajmniej tak szerokie dla bezpiecznego ruchu wózka widłowego. Wybór szerokich przejść ułatwia wózkowi widłowemu obracanie się i poruszanie, co może przyspieszyć operacje magazynowe. Jeśli celem jest oszczędność miejsca, można zastosować węższe przejścia, jednak wymagają one specjalnych wózków widłowych i starannej jazdy.

Podczas interpretacji wyników zawsze należy sprawdzić następujące punkty:

• Upewnij się, że wózek widłowy może obrócić się bez uderzenia w regały lub inne ładunki.
• Sprawdź, czy palety nie mają dodatkowego zwisu, który może mieć dużą różnicę.
• Przejrzyj system regałowy, ponieważ niektóre regały potrzebują więcej miejsca na bezpieczne ładowanie i rozładunek.

Obliczanie szerokości przejścia nie polega tylko na dopasowaniu wózka widłowego. Należy także pomyśleć o bezpieczeństwie, wielkości palet i sposobie pracy zespołu w przestrzeni. Jeśli używasz różnych wózków widłowych lub obsługujesz większe ładunki, powtórz obliczenia dla każdego przypadku, aby zaplanować układ magazynu i uniknąć kosztownych zmian w przyszłości.

Czynniki wpływające na szerokość przejścia

Typy wózków widłowych

Każdy typ wózka widłowego potrzebuje innej szerokości przejścia:

• Konwencjonalne wózki widłowe: Wymagają szerokich przejść, około 12 do 13 stóp (ok. 3,66-3,96 m), ze względu na duży promień skrętu.
• Elektryczne wózki widłowe (jezdne): Mogą działać w przejściach od 10,5 do 12 stóp (ok. 3,20-3,66 m).
• Wózki widłowe z wysuwanym masztem (Reach Trucks): Zmieszczą się w korytarzach o szerokości 9 stóp (ok. 2,74 m).
• Specjalne wózki widłowe (np. do bardzo wąskich korytarzy - VNA): Mogą wykorzystywać przejścia tak wąskie, jak 6 stóp (ok. 1,83 m) lub mniej. Dają do 50% więcej miejsca na podłodze, ale wymagają wykwalifikowanych pracowników i specjalnych maszyn.

Promień skrętu wózka widłowego jest ważny dla bezpieczeństwa. Wózki widłowe z mniejszymi promieniami skrętu lepiej manewrują w ciasnych przestrzeniach, co pomaga unikać awarii.

Obciążenie i rozmiar palety

Podczas planowania należy wziąć pod uwagę rodzaj obciążenia i wielkość palet. Standardowe palety mają wymiary 48 na 40 cali (ok. 121,9 x 101,6 cm). Niektóre magazyny używają większych lub niestandardowych palet, np. 60 x 60 cali. Większe ładunki potrzebują więcej miejsca do obracania i układania. Pory roku mogą również zmieniać potrzeby w zakresie wielkości przejścia, np. może być konieczne przeniesienie rzeczy, aby pomieścić większą liczbę produktów. Wąskie przejścia pozwalają przechowywać więcej, ale ruch jest trudniejszy. Szerokie przejścia ułatwiają jazdę, ale tracisz miejsce do przechowywania. Zawsze dopasuj szerokość przejścia do używanych ładunków.

Bezpieczeństwo i przepisy

Bezpieczeństwo jest bardzo ważne w magazynie. Przejścia należy utrzymywać w porządku i używać barier w celu ochrony ludzi. Administracja Bezpieczeństwa i Higieny Pracy (OSHA) zaleca, aby wózki widłowe pozostawały co najmniej pięć stóp (ok. 1,52 m) od pieszych, a operatorzy powinni jeździć powoli w obszarach z ludźmi. Dobre oświetlenie i gładkie podłogi pomagają zapobiegać wypadkom. Operatorzy muszą posiadać odpowiednie szkolenie i certyfikat. Jeśli nie można zapewnić wystarczającej ilości miejsca, należy dodać ochronę regałów, aby zapobiec spadaniu palet.

Polskie i międzynarodowe normy

Wszyscy producenci wózków opracowują specyfikacje techniczne zawierające dane na temat każdego typu i modelu wózka. Specyfikacje te wskazują informacje konieczne do zaprojektowania obiektu, przede wszystkim szerokość korytarza potrzebną do ruchu urządzenia, wysokość podnoszenia ładunku oraz wysokość wysuwanego masztu. Jednym z wymiarów zawartych w specyfikacji, na jaki należy zwrócić szczególną uwagę, jest wysokość podnoszenia, tzn. odległość od podłogi do górnej części wideł.

W Polsce zagadnienia dotyczące magazynowania oraz aspektów towarzyszących zawarte są w normie EN 15635. W każdym kraju mogą obowiązywać szczegółowe przepisy, które należy wziąć pod uwagę.

Szerokość jednokierunkowych korytarzy komunikacyjnych powinna być znacznie większa (o około 600 mm) od szerokości wózków lub pojazdów, które przemieszczają się w tych korytarzach, oraz od szerokości ładunków o największych wymiarach. Wyjątek stanowią wózki wieżowe. Jeżeli korytarze te będą także użytkowane przez pracowników, należy zapewnić minimalną szerokość 1 m przeznaczoną wyłącznie dla pieszych. Gdy zastosowane są przejazdy dla wózków widłowych, równolegle należy zapewnić osobne przejście dla pieszych. Odnośnie szerokości tuneli stosuje się te same wymiary jak w korytarzach.

OSHA nie podaje dokładnych liczb dla minimalnej szerokości przejścia, ale podkreśla potrzebę wystarczającej ilości miejsca, aby uniknąć zderzeń. Producenci często podają własne zalecenia na podstawie rodzaju używanego wózka widłowego. Zawsze sprawdzaj podręcznik wózka widłowego i wytyczne OSHA przed ustawieniem szerokości przejścia. Pomaga to zachować bezpieczeństwo i wydajność magazynu.

Nowe projekty magazynowe wykorzystują zautomatyzowane pojazdy z przewodnikiem i śledzenie w czasie rzeczywistym. Te narzędzia pomagają obserwować układ i utrzymują działanie dobrze. Zawsze sprawdzaj specyfikacje wózka widłowego i układ magazynu przed wprowadzeniem zmian. Pomaga to zachować odpowiednią szerokość przejścia i zapewni wszystkim bezpieczeństwo.
