Wózki widłowe są kluczowymi maszynami w intralogistyce, magazynach, centrach produkcyjnych oraz na placach budowy, a ich efektywność i bezpieczeństwo w dużej mierze zależą od sprawności poszczególnych układów, w tym osi. W kontekście wózków widłowych wyróżnia się dwa główne typy osi, które pełnią odmienne, lecz równie istotne funkcje: oś napędowa i oś skrętna.

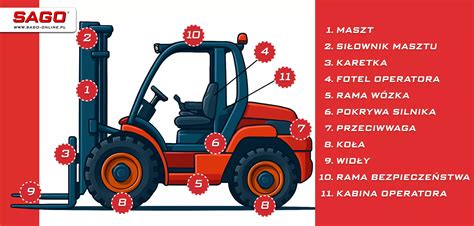

Oś napędowa wózka widłowego
Oś napędowa wózka widłowego, często nazywana również przednią osią, jest umiejscowiona między przednimi kołami pojazdu. Stanowi ostatni zespół układu przeniesienia napędu, przejmując moc z silnika i skrzyni biegów. Jej głównym zadaniem jest zapewnienie ruchu wózka widłowego, zarówno do przodu, jak i do tyłu. Oś napędowa jest połączona ze skrzynią biegów i oponami napędowymi za pośrednictwem półwałka, napędzając w ten sposób wózek.
Budowa osi napędowej
Oś napędowa składa się głównie z:
- Obudowy osi: integralna konstrukcja odlewnicza.
- Piasty koła: na niej montowana jest opona za pomocą kołków i nakrętek przez obręcz.
- Półwałka: przenosi moment obrotowy na piastę.
- Hamulca: element zapewniający bezpieczne zatrzymywanie wózka.
Każda piasta jest zamontowana na obudowie osi za pomocą dwóch łożysk stożkowych, co sprawia, że półwałek przenosi wyłącznie moment obrotowy na piastę, natomiast przednie koło jest napędzane przez piastę.
Oś skrętna wózka widłowego
Oś skrętna wózka widłowego znajduje się z tyłu pojazdu i jest odpowiedzialna za zmianę kierunku jazdy oraz sprawne manewrowanie. Oprócz funkcji sterowania, ma kluczowe znaczenie dla zapewnienia stabilności wózka widłowego. Jest ona poddawana znacznym obciążeniom wynikającym z masy samego wózka, podnoszonego ładunku oraz operatora. Dodatkowe obciążenia generowane są podczas manewrowania.
Znaczenie stabilności i eksploatacji osi
Sprawna oś skrętna jest niezwykle ważna z punktu widzenia bezpieczeństwa pracy. Dlatego wymaga regularnego sprawdzania pod kątem uszkodzeń lub zużycia jej elementów. Wszelkie komponenty nienadające się do dalszego użytku powinny być jak najszybciej wymienione. Na stan osi skrętnej znaczący wpływ ma sposób eksploatacji wózka, w tym prawidłowe rozmieszczenie całkowitej masy, zgodnie z zasadą trójkąta stabilności. Trójkąt ten tworzą przednie koła wózka i środkowy punkt osi skrętnej, a środek ciężkości wózka powinien zawsze znajdować się w jego obrębie. Należy unikać umieszczania ładunku na wysięgniku lub mocowaniu rotatora oraz dbać, aby widły znajdowały się tuż pod osią, ale z dala od nawierzchni podczas jazdy.
Nowa generacja wózków widłowych Linde z zaawansowaną osią skrętną
Nowa generacja wózków widłowych z przeciwwagą Linde, oparta na wspólnej platformie technologicznej, eliminuje dotychczasowy podział na konstrukcje spalinowe i elektryczne. Obejmuje ona modele elektryczne E20-E35, elektryczne X20-X35 oraz spalinowe H20-H35. Wszystkie te wózki zapewniają maksymalną wydajność niezależnie od systemu zasilania, bez utraty osiągów.

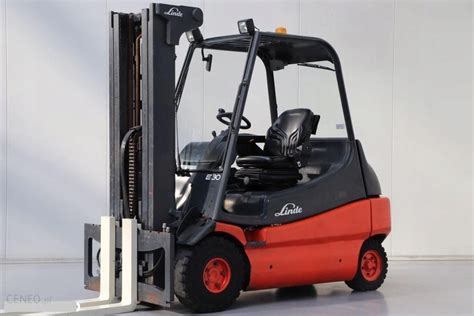

Elektryczne wózki widłowe Linde E20-E35
Elektryczne wózki widłowe E20-E35 Linde są projektowane z myślą o wyjątkowej zwrotności i maksymalnej wydajności w magazynach. Są to najbardziej wydajne wózki do pracy wewnątrz budynków, co jest rezultatem zastosowania synchronicznego silnika reluktancyjnego, który znacząco poprawia parametry wydajności i efektywności energetycznej. Wózki te oferują swobodny wybór systemu energetycznego: baterie kwasowo-ołowiowe, litowo-jonowe lub ogniwa paliwowe, co pozwala na dopasowanie do każdej koncepcji klienta.
Dla zapewnienia maksymalnej zwrotności, wózki E20-E35 posiadają dwa niezależne silniki napędowe w osi przedniej. Silniki te są zintegrowane z osią napędową i obracają się w przeciwnych kierunkach przy pełnym kącie skrętu kierownicy. Dzięki osi skrętnej Combi, dwa tylne koła mogą być ustawione pod kątem prawie 90 stopni względem osi podłużnej maszyny. Zastosowanie elastomerowych łożysk pierścieniowych, oddzielających oś skrętną od podwozia, redukuje obciążenia fizyczne operatora, absorbując wstrząsy na osi przedniej.
Ergonomia i bezpieczeństwo w modelach E20-E35
Ergonomia wózków E20-E35 zapewnia maksymalny komfort i łatwość obsługi, umożliwiając bezpieczną i niemęczącą pracę przez wiele godzin. Opcjonalna klimatyzowana kabina z systemem wentylacji z ośmioma dyszami dba o optymalną temperaturę. Smuklejszy przedni słupek kabiny, wąskie profile masztu i wzmocniony szklany dach zapewniają optymalną widoczność. Wyświetlacz o przekątnej 3,5 cala (opcjonalnie 7-calowy) dostarcza kluczowe informacje.
W kwestii bezpieczeństwa, wózki te wyznaczają nowe standardy. Niski stopień chroni przed urazami podczas wsiadania i wysiadania, a automatyczny hamulec postojowy zapobiega niezamierzonemu stoczeniu się wózka. Nisko położony środek ciężkości gwarantuje stabilność na zakrętach, a system Linde Curve Assist redukuje prędkość. System Linde Load Assist, bazujący na czujniku ciśnienia i wskaźniku wysokości podnoszenia, zmniejsza ryzyko wypadków poprzez spowolnienie funkcji podnoszenia i przechylania w zakresie granicznym.
Połączenie sieciowe i serwis
Dzięki kompleksowej technologii czujników, elektryczne wózki widłowe E20-E35 są idealnie przygotowane do zbierania i przesyłania danych, umożliwiając integrację z systemami logistycznymi i zarządzania flotą (np. Linde connect). Bezprzewodowy dostęp do danych umożliwia predykcyjne planowanie pracy, konserwacji oraz zdalną diagnostykę. Łatwość serwisowania i minimalne zużycie podzespołów zapewniają maksymalną dyspozycyjność maszyn.
Elektryczne wózki widłowe Linde X20-X35: Moc i wytrzymałość
Nowe elektryczne wózki widłowe X20-X35 Linde są równie mocne i wytrzymałe jak maszyny spalinowe, nawet w ekstremalnych warunkach. Radzą sobie z ciężkimi ładunkami, długimi trasami i stromymi rampami. Sercem jednostki napędowej są synchroniczne silniki reluktancyjne (SRM+) wzmocnione magnesami trwałymi, co zapewnia wyjątkową wydajność. Brak wibracji, hałasu i spalin czyni je ekologiczną i cichą alternatywą. Nadwozie i podwozie zostały zaprojektowane na najwyższe obciążenia, co umożliwia pracę na nierównych powierzchniach dzięki długiemu rozstawowi osi, dużym oponom i wolnej od wibracji osi napędowej na elastomerowych łożyskach.
Odporność na trudne warunki i bezpieczeństwo
Wszystkie podzespoły są hermetycznie zamknięte i mogą być czyszczone wysokociśnieniowo, co chroni je przed kurzem i zanieczyszczeniami. System chłodzenia cieczą utrzymuje komponenty osi napędowej w optymalnym zakresie temperatur. Wózki X20-X35 należą do najbezpieczniejszych w swojej klasie, wyposażone w liczne pasywne i aktywne opcje bezpieczeństwa. Nisko położony środek ciężkości z wysoko umieszczoną osią skrętną i siłowniki pochyłu zapewniają stabilność na zakrętach. Systemy Linde Curve Assist i Linde Load Assist dodatkowo zwiększają bezpieczeństwo.
Łączność i zarządzanie flotą
Wózki X20-X35 są w pełni przygotowane do pracy w sieci dzięki kompleksowej technologii czujników i transmisji danych. Mogą być integrowane z systemami zarządzania flotą i cyfrowymi procesami, umożliwiając predykcyjne planowanie pracy i zdalną diagnostykę. System Linde Truck Health Management monitoruje kluczowe parametry maszyny, informując serwis o krytycznych wartościach, co pozwala na działania prewencyjne i zwiększa dyspozycyjność floty.
Zrównoważony rozwój
Elektryczne wózki widłowe Linde, w tym serie X i E, odgrywają kluczową rolę w zrównoważonym rozwoju, oferując użytkownikom swobodny wybór źródła energii (baterie kwasowo-ołowiowe, litowo-jonowe, ogniwa paliwowe). Pozwala to na całkowicie bezemisyjną eksploatację przy zastosowaniu energii pierwotnej wytwarzanej w sposób zrównoważony. Systemy baterii litowo-jonowych mogą być ponownie wykorzystywane jako statyczne magazyny energii i poddane profesjonalnemu recyklingowi.

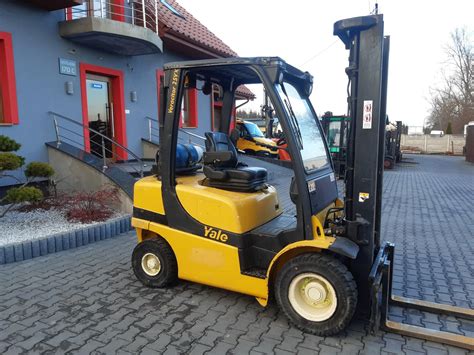

Wózki widłowe Yale z innowacyjną osią skrętną
Firma Yale, producent wózków widłowych klasy "premium", również oferuje innowacyjne rozwiązania w zakresie osi skrętnych. Modele elektryczne czołowe z serii ERP VT/VF, o udźwigu 1,6-2 t, posiadają opatentowaną oś skrętną, która umożliwia sprawne manewrowanie zarówno na placu, jak i we wnętrzu składu budowlanego. Maszt typu Clear View zwiększa widoczność na ładunek, poprawiając bezpieczeństwo pracy. Wózki Yale wykorzystują silniki prądu przemiennego AC.
Dodatkowe rozwiązania i bezpieczeństwo w Yale
W serii ERP 22-35VL (udźwig 2-3 t) zastosowano specjalną konstrukcję kabiny, umożliwiającą podniesienie fotela o 454 mm, co zapewnia operatorowi lepszą widoczność. Modele z serii VM wyposażono w osłonę spodu, pozwalającą na pracę na błotnistym gruncie. Wózki elektryczne Yale do pracy na zewnątrz posiadają specjalne uszczelnienia przedniej osi i silników napędowych, szczelnie zamknięte skrzynki bezpieczników i przekaźników, oraz dodatkową powłokę uszczelniającą dla złączy elektrycznych, minimalizując ryzyko przestojów. Dodatkowo zastosowano systemy bezpieczeństwa takie jak automatyczne hamowanie (ADS), boczna stabilizacja (CSE) i układ kontroli jazdy na pochyłych rampach, a także nowoczesny system pasów bezpieczeństwa, który uniemożliwia uruchomienie wózka, jeśli operator nie jest zapięty.
Wózki widłowe Jungheinrich z napędem hydrodynamicznym
Inżynierowie Jungheinrich skonstruowali wózki widłowe (typu TFG z napędem gazowym i DFG z napędem Diesla) o udźwigu od 1600 do 3500 kg, przeznaczone do pracy w trudnych warunkach przemysłu budowlanego. Specjalna konstrukcja tylnej belki i przeciwwagi wpływa na trwałość i stabilność. Bezobsługowe hamulce tarczowe w kąpieli olejowej działają skutecznie niezależnie od warunków atmosferycznych. Silnik napędowy, sprawdzony w maszynach budowlanych, wymaga jedynie wymiany oleju. Prosta i wytrzymała budowa wózka, połączona z wysoką ergonomią, czyni go przyjaznym dla operatora. Wózki te są w całości projektowane i produkowane w Niemczech.
Wózki widłowe Still: RX 70 i RX 70 Hybrid
Still Polska oferuje wózki z serii RX 70 (RX 70 40/50 i RX 70 60/80), charakteryzujące się dużą mocą przeładunkową, kompaktowymi wymiarami, niskim spalaniem i obniżonym poziomem emisji dwutlenku węgla dzięki efektywnemu katalizatorowi i samooczyszczającemu się filtrowi cząstek stałych. Linia RX 70 cechuje się dobrą ergonomią, w tym fotelem tłumiącym drgania, czułym napędem i systemem sterowania jazdą za pomocą pojedynczego pedału. Dostępne są również opcje dodatkowe, takie jak przedłużone błotniki czy dodatkowy filtr powietrza. W 2015 roku Still planował wprowadzenie modelu RX 70 Hybrid drugiej generacji z poprawionymi parametrami wydajnościowymi i niskimi kosztami eksploatacji.
Wnioski dotyczące osi skrętnej w praktyce
Doświadczenia użytkowników ciągników, takich jak NH TN70F czy TN65N, pokazują, że choć oś skrętna znacząco poprawia zwrotność, wymaga ona regularnego i dokładnego smarowania. Zaniedbanie tego aspektu może prowadzić do przedwczesnego zużycia tulejek i innych elementów, generując koszty napraw. Transport cięższych ładunków na przedniej osi może również przyspieszyć jej zużycie. Niemniej jednak, w przemyśle intralogistycznym, gdzie manewrowość jest kluczowa, innowacyjne rozwiązania w zakresie osi skrętnych, takie jak te oferowane przez Linde czy Yale, znacząco przyczyniają się do zwiększenia wydajności i bezpieczeństwa pracy.
