Wozidła przegubowe: wszechstronność i zastosowania w budownictwie i przemyśle

Wozidła przegubowe to specjalistyczne maszyny budowlane, które znacząco zrewolucjonizowały transport materiałów na placach budowy, w kopalniach oraz w innych trudnych warunkach terenowych. Ich unikalna konstrukcja, oparta na przegubie, zapewnia wyjątkową zwrotność, zdolność do przewożenia dużych ładunków oraz stabilność, co przekłada się na wysoką wydajność i efektywność pracy.

Czym są wozidła przegubowe?

Wozidła przegubowe, znane również jako dumpery przegubowe, to maszyny zaprojektowane do transportu dużych ilości materiałów sypkich, takich jak ziemia, piasek, żwir czy gruz, na nierównym i grząskim terenie. Kluczowym elementem konstrukcji jest przegubowy układ kierowniczy, który łączy dwie główne części: ciągnik i ramę z wywrotką. Dzięki temu maszyna może łatwo manewrować w wąskich przestrzeniach i pokonywać przeszkody terenowe z łatwością.

Wozidła przegubowe charakteryzują się stałym napędem na wszystkie osie (zazwyczaj 6x6, choć występują również warianty 4x4), co zapewnia doskonałą trakcję w trudnych warunkach. Ich budowa jest znacznie bardziej elastyczna niż wozideł sztywnoramowych, które są zbudowane na jednej, sztywnej ramie i zazwyczaj posiadają tylko napęd na tylną oś.

Zastosowania wozideł przegubowych

Dzięki swojej wszechstronności, wozidła przegubowe znajdują szerokie zastosowanie w wielu sektorach:

• Budownictwo: Są wykorzystywane do transportu ziemi, piasku, żwiru i innych materiałów na placach budowy, przy budowie dróg, mostów i innej infrastruktury. Ich zdolność do pracy w trudnych warunkach terenowych jest nieoceniona w miejscach, gdzie inne maszyny budowlane nie mają dostępu.
• Górnictwo: W kopalniach odkrywkowych i kamieniołomach wozidła przegubowe efektywnie transportują materiały wydobywcze, takie jak węgiel, ruda czy skały.
• Prace ziemne: Wozidła te są kluczowe w procesie prac ziemnych, drogowych, zagęszczania gruntu czy nawierzchni, współpracując z koparkami, ładowarkami i walcami budowlanymi.
• Leśnictwo: Specjalistyczne zabudowy na podwoziach przegubowych umożliwiają transport dłużycy i innych materiałów leśnych.
• Zabudowy specjalistyczne: Elastyczne podwozie przegubowe stanowi platformę do budowy pojazdów serwisowych, cystern wodnych, pojazdów do przewozu węgla lub odpadów, a także kontenerów czy bębnów kablowych, w tym hakowców.

Zalety wozideł przegubowych

Wybór wozideł przegubowych niesie za sobą szereg korzyści:

• Zwrotność i manewrowość: Dzięki przegubowemu układowi, maszyna może łatwo poruszać się po trudnym i nierównym terenie, w wąskich przestrzeniach, na pochyłościach i wzniesieniach.
• Wysoka wydajność: Duża ładowność i zdolność do szybkiego przemieszczania materiałów w trudnych warunkach terenowych przekładają się na oszczędność czasu i zwiększoną produktywność.
• Odporność na trudne warunki: Wozidła przegubowe doskonale radzą sobie w mokrych i śliskich warunkach, a ich geometria przegubu i punktu obrotu pozwala na optymalne rozłożenie obciążenia na wszystkie koła/osie.
• Mniejsze naruszanie podłoża: Dwuosiowa konstrukcja wozideł przegubowych 4x4 powoduje mniejsze naruszenie podłoża niż konfiguracja 6x6, co jest istotne w niektórych zastosowaniach.
• Komfort i bezpieczeństwo operatora: Nowoczesne kabiny są wyposażone w ergonomiczne fotele, klimatyzację, systemy redukcji hałasu oraz zaawansowane systemy wspomagania i bezpieczeństwa, takie jak kamery cofania czy monitoring floty.
• Niskie koszty eksploatacji: Producenci kładą nacisk na rozwój technologii optymalizujących zużycie paliwa, a długa żywotność maszyny i minimalizacja przestojów dzięki łatwemu serwisowaniu obniżają całkowity koszt posiadania (TCO).

Główni producenci i ich modele

Wozidła przegubowe Komatsu

Komatsu, japoński producent o globalnej renomie, oferuje szeroką gamę wozideł przegubowych, uchodzących za jedne z najtrwalszych i najbardziej wydajnych na rynku.

Modele Komatsu

• Komatsu HM300-2: Łączy wysoką wydajność z komfortem operatora, sprawdzając się w różnorodnych zastosowaniach budowlanych i górniczych. Oferuje wydajny transport materiałów, doskonałą stabilność oraz komfort.
• Komatsu HM400-2 i Komatsu HM400-3: Wozidła o większej ładowności, przeznaczone do pracy w ciężkich warunkach, charakteryzujące się doskonałą trakcją i stabilnością. Model HM400-3 wyróżnia duża wydajność, manewrowość i zaawansowane systemy zarządzania.
• Komatsu HM400-5E0 i Komatsu HM400-5: Najnowsze modele z zaawansowanymi systemami elektronicznymi i innowacyjnymi rozwiązaniami technologicznymi, oferujące jeszcze większą wydajność, komfort i bezpieczeństwo. Główne różnice między HM400-5 a HM400-3M0 dotyczą technologii, efektywności paliwowej i systemów wspomagających, takich jak automatyczne smarowanie.

Model HM400-5 dysponuje silnikiem o mocy 353 kW/473 KM, technologią oszczędzania paliwa Komatsu oraz układem kontroli trakcji KTCS, który automatycznie zapewnia optymalną przyczepność kół. Posiada również regulowaną funkcję automatycznego wyłączania silnika, co ogranicza niepotrzebne zużycie paliwa i emisję spalin.

Wozidła przegubowe CAT®

Wozidła przegubowe CAT® to ikony w branży budowlanej, znane z wysokiej jakości podzespołów i zaawansowanego układu napędowego.

Modele CAT®

Kluczem do sukcesu wozideł CAT jest ich przegubowa konstrukcja, zapewniająca niezrównaną mobilność w trudnym terenie. W modelach zastosowano hartowaną stal o twardości 450 w skali Brinella w nadwoziu oraz trzypunktowe zawieszenie przedniej osi wahliwej, chroniące elementy wozidła w trudnych warunkach drogowych.

Wozidła przegubowe Volvo

Volvo jest znane z innowacyjnych rozwiązań i komfortu operatora, oferując wozidła przegubowe o wysokiej wydajności i niskim zużyciu paliwa.

Modele Volvo

• Seria G (np. A45G): Model A45G ma 41 ton ładowności i silnik o mocy 485 KM.
• Volvo CE A50: Może pochwalić się wyjątkowo krótkim czasem cyklu roboczego, niskim zużyciem paliwa i wysokim komfortem pracy operatora. Pojemność skrzyni wynosi niemal 25 m sześc., masa robocza to 33,6 t, a masa całkowita 78,6 t. Fabryczny Diesel generuje moc sięgającą 385 kW, a prędkość maksymalna wozidła to 57 km/h. Z ładownością 45 t osiąga o 10 proc. większą produktywność i o 8 proc. niższe zużycie paliwa niż model poprzedniej generacji, A45GFS.

Wozidła Volvo charakteryzują się nowym, eleganckim wyglądem zewnętrznym zaprojektowanym z myślą o efektywności. Nowa konstrukcja ramy i nadwozia pozwala na zrzucanie materiałów z większej odległości. Opcjonalna wysunięta tylna ściana skrzyni z dłuższymi ramionami umożliwia szybkie i szersze otwieranie w celu wyładunku.

Kabiny Volvo oferują konfigurowalne ustawienia, niski poziom hałasu, dodatkowe miejsce do przechowywania, schładzany i podgrzewany schowek oraz opcjonalne fotele klasy premium. Wsiadanie i wysiadanie z kabiny jest bezpieczniejsze dzięki zmienionemu położeniu drzwi, poręczom i oświetleniu punktowemu na schodach i platformach. Widoczność w kabinie uległa poprawie dzięki przeprojektowanym elementom nadwozia i większemu zasięgowi wycieraczek.

Serwisowanie wozideł Volvo jest znacznie szybsze dzięki dłuższym okresom między przeglądami i łatwiejszemu dostępowi do najważniejszych podzespołów z poziomu gruntu. Unikatowy układ napędowy Volvo z inteligentną funkcją Terrain Memory wykrywa i zapamiętuje śliskie odcinki drogi, optymalizując kontrolę trakcji.

Volvo Co-Pilot zapewnia intuicyjną kontrolę funkcji, takich jak multimedia, ustawienia kamery, klimatyzacja i stan maszyny.

Wozidła przegubowe Develon

Develon ma w ofercie wozidła przegubowe A30-7 i DA45-7. Ładowność DA30-7 to 28 t, a DA45-7 to 41 t. Standardowym wyposażeniem jest system pomiaru ładowności w czasie rzeczywistym, sprzężony z sygnalizatorem świetlnym dla operatorów koparek.

Producent wprowadził również wersję 4x4 (DA45-7 4x4), która jest dwuosiowym wozidłem przegubowym z bliźniaczymi kołami z tyłu. Maszyna z napędem 4x4 lepiej radzi sobie w warunkach, które sprawiają trudność wozidłom sztywnoramowym, pokonuje większe pochyłości i lepiej radzi sobie na mokrej i śliskiej nawierzchni. Krótszy promień skrętu i konstrukcja tylnej części wozidła, bardziej przystosowana do przewożenia płaskich i ciężkich skał, zapewniają szczególne korzyści dla firm wydobywczych i zajmujących się drążeniem tuneli.

Wozidła przegubowe Hyundai

Amago, dystrybutor sprzętu budowlanego, oferuje wozidła przegubowe Hyundai z serii A - modele HA30A i HA45A.

Kluczowe cechy HA45A to: stały napęd na sześć kół, tandemowa oś tylna i przedni pierścień obrotu, które odpowiadają za równomierne rozłożenie mocy i ciężaru; pochylona rama tylna, która obniża środek ciężkości i poprawia przyczepność. Producent zwraca uwagę na prostą, ale trwałą konstrukcję układu napędowego, umożliwiającą osiągnięcie maksymalnego kąta nachylenia do 40 st. Wozidło HA45A charakteryzuje: ośmiobiegowa skrzynia biegów ZF z blokadą na wszystkich biegach; niezależne zawieszenie przedniej osi; równy rozkład obciążenia poprzez złącze przegubowe. Prędkość maksymalna sięga 55 km/h, a do napędu służy 500-konny silnik Scanii.

Wozidła przegubowe Liebherr

Wozidło Liebherr TA 230 Litronic zostało zaprojektowane do trudnych zastosowań terenowych. Dzięki właściwościom jezdnym i mocy, jest w stanie transportować materiały w obszarach o wyjątkowo trudnym terenie. Całkowita szerokość jest mniejsza niż 3 m, masa sięga 24,6 t, a ładowność 28 t. Pojemność skrzyni to 18,1 m sześc.

Wydajny układ napędowy, stały napęd na wszystkie koła (6x6), kontrola trakcji i solidne mocowania osi umożliwiają pojazdowi pracę praktycznie w każdym środowisku. TA 230 ma układ hydrauliczny wykrywający ładunek, przechyla całkowicie załadowany korpus wywrotki w 12 sek. i obniża go ponownie w 8 sek. Innowacyjny jest system ogrzewania skrzyni ładunkowej, napędzany przez oddzielny system podgrzewania wody.

Wozidła przegubowe JCB

Seria wozideł kolebkowych marki JCB składa się z szerokiej gamy modeli w pięciu kategoriach wagowych od 1 do 9 t (1T-2, 3T-2, 6T-2 i 9T-2).

• 1T-2: Lekkie i zwinne wozidło, które dzięki wysokiemu wysypowi radzi sobie z wysypywaniem urobku do wyższych kontenerów. Napęd hydrostatyczny i silnik Perkins Stage V o mocy 16,1 kW ułatwiają prowadzenie. Dzięki kompaktowej konstrukcji, może bezpiecznie pracować w ograniczonych przestrzeniach.
• 3T-2: Model wyposażony w nowy silnik, zgodny z normą Stage V, bez filtra DPF. Funkcja blokady napędu uniemożliwia operatorowi korzystanie z maszyny bez zapiętego pasa bezpieczeństwa.
• 6T-2 i 9T-2: Posiadają nowo wprowadzone zabezpieczenia, które chronią kluczowe podzespoły elektryczne przed wodą. Standardowo wyposażone są w technologię automatycznej regeneracji DPF.
• 9T-3: Największe wozidło kolebkowe w "rodzinie" JCB, z przednim wysypem, radzące sobie z 9-tonowym ładunkiem. Stały napęd na cztery koła i 3-litrowy Diesel o mocy 55 kW.

Wśród innowacji w maszynach JCB jest możliwość wyposażenia w kabinę SiTESAFE, przetestowaną pod kątem wytrzymałości na uderzenia 20-tonowej koparki.

Wozidła przegubowe Terex

Terex stawia na solidność i niezawodność, oferując maszyny budowlane, które radzą sobie w trudnych warunkach terenowych (np. TA300, TA400, TR60). Charakteryzują się mocnymi silnikami Scania HT, zaawansowanymi silnikami zgodnymi z normami Tier 4, VGT turbo i katalizatorem DOC.

Wozidła przegubowe Ausa

Ausa specjalizuje się w mniejszych wozidłach, idealnych do pracy w ograniczonych przestrzeniach (np. D 601 AHG, D350 AHG). W ofercie firmy Maufer dostępne są wozidła AUSA od najmniejszych modeli o ładowności 1000 kg, aż po mocne maszyny o ładowności 10 000 kg. Dostępne są wersje z napędem 4x2 oraz 4x4. Nowoczesne wozidła przegubowe z cyfrowymi wyświetlaczami i systemem Hill Holder zapewniają bezpieczeństwo i komfort pracy.

Wozidła przegubowe Rokbak

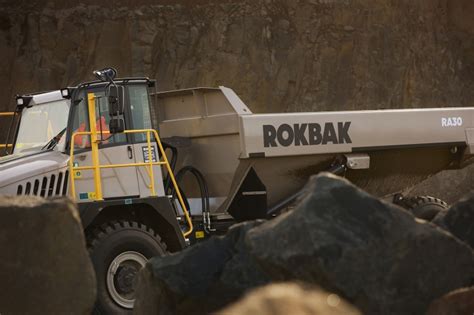

Wozidła przegubowe Rokbak, takie jak modele RA30 i RA40, wyróżniają się wyjątkową wydajnością i niezawodnością. Dzięki innowacyjnej konstrukcji przegubowej, maszyny te zapewniają doskonałą manewrowość nawet w najtrudniejszych warunkach terenowych. Są wyposażone w zaawansowane systemy bezpieczeństwa oraz nowoczesne kabiny, co przekłada się na zwiększenie efektywności i produktywności.

Wozidła Rokbak posiadają hamulce wielotarczowe na wszystkich sześciu kołach, testowe punkty na poziomie gruntu i całkowicie odchylane klapy dla szybkiego i łatwego dostępu podczas serwisowania. Opcjonalny system wagowy oraz zewnętrzne światła wskazujące obciążenie informują operatorów o prawidłowym lub przeciążonym stanie ładunku.

Wybór wozidła przegubowego: kluczowe aspekty

Wybór optymalnego modelu wozidła przegubowego wymaga gruntownej analizy, uwzględniającej specyfikę projektu i warunki pracy.

Parametry techniczne

Aneta Korpalska (Interhandler) podkreśla, że zamawiający powinien przede wszystkim ocenić, do jakiego rodzaju pracy będzie wykorzystywał wozidło. Ważne jest, aby odpowiedzieć sobie na pytania:

• Jaki rodzaj materiału będzie transportowany i na jakie odległości?
• Jaka jest pojemność ładunkowa maszyny i jakich maszyn załadunkowych będzie używał?
• Jakie są wymagane prędkości podróżowania wozidła, aby zapewnić optymalną produktywność?

Kluczowe parametry to także moc silnika, wymiary i układ kierowniczy. Analiza tych parametrów pozwala na dopasowanie maszyny do konkretnych zadań i warunków pracy.

Całkowity koszt posiadania (TCO)

L. Junek (Develon) zwraca uwagę na całkowity koszt posiadania (TCO), który uwzględnia wszystkie wydatki w całym cyklu życia maszyny, łącznie z ceną nabycia, kosztami serwisów i konserwacji czy wydatkami eksploatacyjnymi. Oszczędność paliwa jest kluczowym czynnikiem, wpływającym na rentowność inwestycji.

Komfort i bezpieczeństwo operatora

Ważny jest też komfort i przyjazne dla użytkownika elementy sterujące. Najwyższej klasy wozidło przegubowe powinno mieć prostą konstrukcję kabiny z intuicyjnymi elementami sterującymi, ergonomiczne fotele, klimatyzację, systemy redukcji hałasu oraz systemy bezpieczeństwa, takie jak kamery cofania czy monitoring floty.

Serwis i dostępność części

Bezawaryjność i wsparcie dealerów są kluczowe. Dzięki uproszczonemu dostępowi do kluczowych punktów serwisowych operatorzy mogą szybko przeprowadzać rutynowe kontrole, minimalizując ryzyko nieoczekiwanych awarii i maksymalizując żywotność maszyny. Wysokiej jakości części zamienne, szczególnie te narażone na intensywną eksploatację (tuleje, sworznie, łożyska, elementy zawieszenia, części układu kierowniczego), są niezbędne dla utrzymania maszyny w doskonałej kondycji.

Opony

Wybór odpowiednich opon (np. między oponami E3 i E4) powinien uwzględniać nie tylko warunki podłoża, ale także odległość, jaką ciężarówka musi pokonać.

Obsługa i bezpieczeństwo

Obsługa wozidła przegubowego to zadanie dla wysoko wykwalifikowanego operatora, który posiada odpowiednie kwalifikacje, doświadczenie i znajomość przepisów bezpieczeństwa.

Wskazówki dla operatorów

1. Znajomość pojazdu: Przed uruchomieniem zapłonu operator powinien dokładnie rozumieć sterowanie, możliwości i ograniczenia wozidła.
2. Kontrole wstępne: Codzienne inspekcje wozidła, obejmujące sprawdzanie uszkodzeń, wycieków, stanu opon, świateł, sygnalizacji, widoczności przez szyby oraz poziomów płynów i stanu baterii.
3. Znajomość miejsca pracy: Operator musi znać granice miejsca pracy, takie jak limity prędkości, nośność gruntu, kierunek podróży, miejsca do mijania, ograniczenia szerokości i wysokości oraz obszary zakazane.
4. Limity ładowności: Śledzenie, ile ładowarka wsypuje do wozidła, aby pozostać w bezpiecznych granicach operacyjnych i unikać przeciążenia.
5. Procedury operacyjne: Przestrzeganie wszystkich procedur operacyjnych na miejscu pracy, w tym kontrolowanie prędkości na nachyleniach i prawidłowe używanie blokady mechanizmów różnicowych na miękkim lub śliskim podłożu.
6. Czujność: Operator powinien być czujny na swoje otoczenie, przewidywać potencjalne zagrożenia i dostosowywać jazdę, aby zachować bezpieczeństwo dla siebie i innych.
7. Monitorowanie postępów: Ręczne rejestrowanie postępów w odniesieniu do celu utrzymuje produktywność na właściwym poziomie.
8. Zgłaszanie usterek: Natychmiastowe zgłaszanie usterek, aby uniknąć pogorszenia problemu.
9. Procedura wyłączenia: Pozwolenie na pracę na biegu jałowym przez krótki okres po długim dniu pracy umożliwia cyrkulację płynu chłodzącego przez silnik, zapobiegając uszkodzeniom.

Bezpieczeństwo

Bezpieczeństwo podczas pracy z wozidłami przegubowymi jest priorytetem. Należy regularnie kontrolować stan techniczny wozidła, w tym układ kierowniczy, hamulce i opony. Ważne jest również stosowanie odpowiednich środków ochrony osobistej, takich jak kask, okulary i odzież ochronna. Podczas załadunku i rozładunku materiałów należy zachować szczególną ostrożność, aby uniknąć wypadków.

Przyszłość wozideł przegubowych

Przyszłość wozideł przegubowych rysuje się bardzo obiecująco, dzięki ciągłemu rozwojowi technologicznemu i innowacyjnym rozwiązaniom. Systemy automatycznego sterowania, GPS i telematyka pozwalają na optymalizację tras przejazdu, monitorowanie zużycia paliwa i diagnozowanie usterek na odległość. Nowoczesne kabiny są wyposażone w ergonomiczne fotele, klimatyzację i systemy redukcji hałasu, co zwiększa komfort i produktywność operatora.

Trendy w branży budowlanej wskazują na rosnące zapotrzebowanie na maszyny budowlane o wysokiej wydajności i niskim wpływie na środowisko. Producenci wprowadzają na rynek modele z silnikami spełniającymi najnowsze normy emisji spalin, a stosowanie biopaliw i alternatywnych źródeł energii zyskuje na popularności. Wozidła przegubowe są projektowane tak, aby minimalizować zużycie paliwa i emisję szkodliwych substancji do atmosfery.
