Budowa lub modernizacja ciągnika typu SAM często wiąże się z koniecznością poprawy komfortu pracy operatora. Jedną z najbardziej pożądanych modyfikacji jest instalacja wspomagania kierownicy. W starszych maszynach, takich jak Iseki, Ursus czy konstrukcje własne, kierownica bez wspomagania przy pracy z ładowaczem czołowym (TUREM) staje się ogromnym obciążeniem.
Wybór metody wspomagania
Istnieje kilka dróg modernizacji układu kierowniczego:
- Wspomaganie hydrauliczne (orbitrol + siłownik): Jest to rozwiązanie najtrwalsze i najczęściej wybierane. Wymaga jednak posiadania osobnej pompy hydraulicznej, ponieważ wspólny obwód z podnośnikiem (TUZ) może nie gwarantować odpowiedniej wydajności i stabilności ciśnienia.
- Elektryczne wspomaganie: Rozwiązanie adaptowane z samochodów osobowych. Jest to rozwiązanie mniej typowe dla ciągników, często wymagające zaawansowanych przeróbek mechanicznych i elektronicznych.
- Wymiana kolumny kierowniczej: W niektórych przypadkach (np. Iseki serii TL) można poszukiwać oryginalnych kolumn ze wspomaganiem, które są kompatybilne z modelem bazowym.

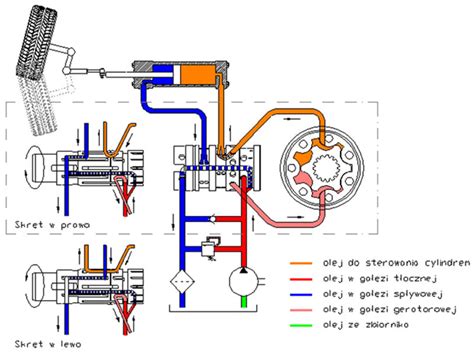

Podstawowe komponenty układu hydraulicznego
Większość zestawów do ciągników typu SAM opiera się na obiegu zamkniętym. Standardowy zestaw składa się z:
- Orbitrola: (najczęściej typu C80 lub C100), który decyduje o precyzji sterowania.
- Pompy: zazwyczaj o wydajności typu NSz10.
- Siłownika: jednostronnego lub dwustronnego działania, w zależności od konstrukcji osi.
Ważna uwaga: Zbiornik wyrównawczy powinien mieć pojemność 2-3 litrów. Montaż zbiornika jak najwyżej w układzie pozwala na prawidłowe odgazowanie oleju hydraulicznego, co jest kluczowe dla bezawaryjnej pracy pompy i orbitrola.
Wymiana/przeróbka serwomechanizmu na orbitrol (bez przedniego napędu) Ursus/Zetor C-385, 902, 912
Rozwiązywanie problemów z działaniem wspomagania
Użytkownicy często borykają się ze słabym działaniem układu, który został złożony z części pochodzących z różnych pojazdów. Główne przyczyny problemów to:
- Różnice w ciśnieniach roboczych: Elementy pochodzące z różnych maszyn mogą nie współpracować poprawnie przy tym samym ciśnieniu.
- Zużycie serwomechanizmu: Jeśli układ generuje hałas lub nie reaguje płynnie, problemem może być wyrobienie zębatek pompy lub nieszczelności w serwie.
- Zapowietrzenie układu: Częsty problem przy montażu własnych konstrukcji.
W przypadku diagnozowania ciśnienia warto wyposażyć się w manometr (niedrogi element dostępny w handlu), który pozwoli sprawdzić parametry pracy pompy. Jeśli pompa jest zębata, zbyt duże zużycie zębów powoduje cofanie się oleju w stronę przewodu ssącego, co drastycznie obniża wydajność.
Bezpieczeństwo i legalność modyfikacji
Należy pamiętać, że każda ingerencja w układ kierowniczy ciągnika poruszającego się po drogach publicznych podlega restrykcjom prawnym. Samodzielny tuning wykonany nieprofesjonalnie (np. spawanie elementów nośnych w sposób nieatestowany) stanowi zagrożenie dla bezpieczeństwa ruchu drogowego. Wszelkie kluczowe zmiany konstrukcyjne powinny być konsultowane z diagnostą lub uprawnionym specjalistą.
| Element | Rekomendacja |
|---|---|
| Pojemność zbiornika | Minimum 2-3 litry dla lepszego odgazowania |
| Napęd pompy | Pasek klinowy (bezpieczniejszy niż bezpośredni na wale) |
| Współpraca orbitrol-pompa | Seria C100 najlepiej współpracuje z pompą NSz10 |
