Wydajność i regulacja sprężarek powietrza w zastosowaniach rolniczych i przemysłowych

Wybór odpowiedniej sprężarki powietrza, zwłaszcza w kontekście zastosowań rolniczych, takich jak agregaty do ciągników, czy w przemyśle, wymaga szczegółowej analizy parametrów technicznych i funkcjonalności. Kluczowym aspektem jest wydajność, która często bywa podawana przez producentów w sposób niejednoznaczny, co może prowadzić do błędnych wyborów.

Zrozumienie pojęcia wydajności sprężarki

Parametr wydajności sprężarki, zazwyczaj podawany w litrach na minutę (l/min) lub metrach sześciennych na godzinę (m³/h), jest kluczowy dla efektywnego działania narzędzi pneumatycznych i maszyn przemysłowych. Niestety, producenci nie zawsze jasno precyzują, czego dotyczą podawane liczby. Najczęściej spotykamy się z wydajnością na ssaniu, która określa ilość powietrza zasysanego przez kompresor z otoczenia, a nie faktyczną ilość sprężonego powietrza dostępną do pracy.

Dlatego też, przy wyborze sprężarki, kluczowe jest skupienie się na danych podawanych dla ciśnienia roboczego (np. 6 barów). To właśnie te wartości informują o rzeczywistej ilości sprężonego powietrza, jaką kompresor jest w stanie dostarczyć przy konkretnym obciążeniu. Często okazuje się, że deklarowana wydajność na ssaniu jest znacznie wyższa niż rzeczywista wydajność przy ciśnieniu roboczym.

Aby uzyskać najbardziej wiarygodne dane, należy zwracać uwagę na parametr FAD (Free Air Delivery), czyli wydajność efektywną, która uwzględnia straty i realne warunki pracy. W większości zastosowań warsztatowych zaleca się wybór sprężarki z zapasem wydajności wynoszącym co najmniej 50% w stosunku do obliczonego zapotrzebowania. Pozwala to na ograniczenie częstego dobijania ciśnienia, zapewnia stabilniejszą pracę i mniej obciąża sprężarkę.

Metody pomiaru rzeczywistej wydajności sprężarki

Samodzielne sprawdzenie rzeczywistej wydajności sprężarki jest możliwe i pozwala na weryfikację danych producenta. Jedną z prostszych metod jest napełnienie zbiornika ciśnieniowego o znanej pojemności w określonym czasie i przy znanym ciśnieniu.

Metoda 1: Napełnianie pustego zbiornika

1. Potrzebny jest zbiornik ciśnieniowy o znanej pojemności, manometr oraz stoper.
2. Zmierz czas, w jakim sprężarka napełni pusty zbiornik do określonego ciśnienia maksymalnego (np. 8 barów).
3. Oblicz wydajność, uwzględniając pojemność zbiornika, ciśnienie i czas napełniania.
4. Dla większej precyzji, od uzyskanej wartości można odjąć margines błędu, np. 15%.

Metoda 2: Pomiar podczas pracy urządzenia

1. Przygotuj weryfikowaną sprężarkę, napełniony zbiornik ciśnieniowy z manometrem oraz stoper.
2. Spuść powietrze ze zbiornika do momentu uruchomienia się sprężarki.
3. Gdy urządzenie się włączy, zapamiętaj ciśnienie w zbiorniku, zaprzestań wypuszczania powietrza i włącz stoper.
4. Po wyłączeniu się sprężarki, odczytaj czas z stopera oraz ciśnienie w zbiorniku.
5. Na podstawie tych danych można dość dokładnie określić rzeczywistą wydajność kompresora.

W obliczeniach rzeczywistej wydajności można wykorzystać wzory:

• Rzeczywista wydajność kompresora (l/min) = (pojemność zbiornika (l) x maksymalne ciśnienie robocze (bar) x 1 / czas napełniania zbiornika (sek)) x 60.
• Rzeczywista wydajność kompresora przy dobijaniu (l/min) = (pojemność zbiornika (l) x różnica pomiędzy maksymalnym ciśnieniem roboczym a ciśnieniem ponownego załączenia sprężarki (bar) x 1 / czas dobicia ciśnienia w zbiorniku (sek)) x 60.

Należy pamiętać o odjęciu od uzyskanej wartości przewidywanych strat (np. 10-20%), aby uzyskać bardziej realistyczny wynik.

Regulacja ciśnienia i sterowanie sprężarką

W sprężarkach przemysłowych, zwłaszcza tych zasilanych ze stałych obrotów silnika, stosuje się specjalne regulatory do sterowania ich wydajnością. Jednym z popularnych i sprawdzonych rozwiązań jest regulator Hoerbigera.

Zasada działania regulatora Hoerbigera

Regulator Hoerbigera działa na zasadzie podwieszania zaworów ssących. Po osiągnięciu zadanego ciśnienia w zbiorniku (np. 8 barów), regulator powoduje podwieszenie zaworów, co skutkuje przejściem sprężarki z biegu pracy w bieg jałowy. Gdy ciśnienie w zbiorniku spadnie poniżej ustalonego poziomu (np. do 6,5 bara), zawory są uszczelniane, a sprężarka powraca do biegu pracy.

Ustawienia ciśnienia załączania i wyłączania sprężarki można zazwyczaj dowolnie regulować na samym regulatorze. Urządzeniem wykonawczym, które fizycznie podwiesza zawory, jest siłownik pneumatyczny.

Zastosowanie tego typu regulacji pozwala na:

• Oszczędność energii, ponieważ sprężarka nie pracuje w trybie pełnej wydajności, gdy nie jest to konieczne.
• Zmniejszenie hałasu, co jest szczególnie istotne w zastosowaniach rolniczych, gdzie ciągnik może pracować na niższych obrotach.
• Przedłużenie żywotności sprężarki poprzez ograniczenie jej pracy pod pełnym obciążeniem.

Alternatywne metody sterowania i zabezpieczenia

W dyskusjach pojawiają się również inne rozwiązania, takie jak zastosowanie zaworów bezpieczeństwa do upuszczania nadmiaru powietrza. Należy jednak pamiętać, że zawory bezpieczeństwa nie są przeznaczone do ciągłej regulacji ciśnienia i ich nadmierne używanie może prowadzić do problemów ze szczelnością.

W kontekście sprężarek przemysłowych, stosowanie elektrosprzęgieł jest zazwyczaj niemożliwe ze względu na wysokie i zmienne momenty obrotowe. Regulator Hoerbigera jest uznawany za stary, sprawdzony i tani w wykonaniu sposób sterowania, stosowany w wielu modelach sprężarek przemysłowych.

Dobór sprężarki do konkretnych zastosowań

Wybór odpowiedniej sprężarki zależy od wielu czynników, w tym od jej przeznaczenia, wymagań narzędzi pneumatycznych oraz warunków eksploatacji.

Kryteria wyboru sprężarki

• Przeznaczenie: Do zastosowań domowych (pompowanie kół, dmuchanie) wystarczą mniejsze jednostki. Do pracy z narzędziami pneumatycznymi (szlifierki, klucze udarowe, piaskarki, pistolety lakiernicze) potrzebne są sprężarki o większej wydajności i odpowiednim ciśnieniu roboczym.
• Wydajność (l/min): Należy dobrać ją do zapotrzebowania narzędzi pneumatycznych, uwzględniając pracę ciągłą lub przerywaną. Zaleca się wybór z zapasem 50%.
• Ciśnienie robocze (bar): Musi być dostosowane do wymagań narzędzi. Standardowe narzędzia potrzebują ok. 6-8 barów, profesjonalne zastosowania mogą wymagać wyższych wartości.
• Pojemność zbiornika (l): Zbiornik działa jako bufor powietrza. Większy zbiornik zapewnia stabilniejsze ciśnienie i dłuższy czas pracy bez konieczności ciągłego doładowywania, co jest szczególnie ważne przy pracy ciągłej narzędziami pneumatycznymi.
• Rodzaj sprężarki:

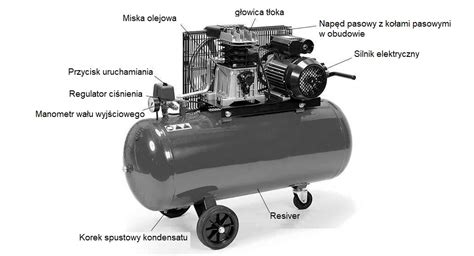

  • Tłokowe: Najczęściej spotykane w warsztatach i domach ze względu na przystępną cenę. Wymagają przerw w pracy.
  • Śrubowe: Bardziej wydajne, cichsze i przeznaczone do pracy ciągłej, stosowane w przemyśle.
  • Bezolejowe: Nie wymagają smarowania, generują czyste powietrze, ale są zazwyczaj mniej wydajne i trwałe.
• Mobilność: Modele mobilne są łatwe w transporcie, stacjonarne oferują większą moc i stabilność.

Problemy i błędy przy wyborze sprężarki

Częste błędy popełniane przy zakupie sprężarki to:

• Wybór urządzenia o niewystarczającej wydajności lub ciśnieniu roboczym.
• Ignorowanie strat w instalacji pneumatycznej.
• Niewłaściwe odczytywanie danych technicznych (mylenie wydajności na ssaniu z wydajnością efektywną).
• Niedopasowanie pojemności zbiornika do stylu pracy.
• Kupowanie zbyt dużego kompresora "na zapas", co prowadzi do niepotrzebnych kosztów.
• Niska jakość tanich urządzeń, często z parametrami technicznymi nieadekwatnymi do deklarowanych.

W przypadku wątpliwości, zaleca się konsultację z fachowcem lub wybór urządzeń renomowanych producentów, którzy gwarantują realne parametry pracy.

Zastosowanie sprężarek w ciągnikach i rozwiązaniach mobilnych

W kontekście rolniczym, integracja sprężarki z ciągnikiem wymaga zastosowania odpowiedniego układu napędowego, często z wykorzystaniem przekładni. Celem jest uzyskanie optymalnych obrotów sprężarki przy jednoczesnym zachowaniu niskich obrotów silnika ciągnika, co przekłada się na mniejszy hałas i oszczędność paliwa.

Przykładem takiego rozwiązania jest wykorzystanie skrzyni biegów z pojazdu (np. Żuka) do uzyskania odpowiednich przełożeń między wałkiem WOM ciągnika a sprężarką. Ważne jest również zapewnienie odpowiednich obrotów sprężarki, które powinny być zgodne z zaleceniami producenta (np. obroty prawe patrząc od strony napędu).

Konieczne elementy dodatkowe

Niezależnie od zastosowania, kluczowe jest wyposażenie układu sprężonego powietrza w niezbędne elementy zabezpieczające i kontrolne:

• Manometr: Do bieżącej kontroli ciśnienia w zbiorniku.
• Zawór bezpieczeństwa: Zapewnia ochronę przed nadmiernym wzrostem ciśnienia.
• Zawór zwrotny: Zapobiega cofaniu się powietrza ze zbiornika do sprężarki.
• Filtr powietrza: Chroni sprężarkę przed zanieczyszczeniami.
• Odolejacz/osuszacz (opcjonalnie): W zależności od zastosowania, może być konieczne oczyszczenie sprężonego powietrza z oleju i wilgoci.

W przypadku zastosowania sprężarki przemysłowej w układzie mobilnym, należy również zwrócić uwagę na odpowiednie smarowanie i chłodzenie, a także na stan techniczny elementów takich jak pierścienie tłokowe, panewki czy sworznie, które w starszych urządzeniach mogą wymagać dorobienia lub dopasowania.
