Wyłącznik elektromagnetyczny w betoniarce: zasada działania i podłączenie

Wyłącznik elektromagnetyczny, często nazywany również stycznikiem z podtrzymaniem, to kluczowy element zapewniający bezpieczeństwo i prawidłowe funkcjonowanie wielu urządzeń, w tym betoniarek, krajzeg czy pił stołowych. Jego głównym zadaniem jest zapobieganie samoczynnemu uruchomieniu maszyny po powrocie zasilania, co jest niezwykle ważne dla ochrony operatora przed wypadkami.

W artykule omówiono zasadę działania wyłączników elektromagnetycznych, ich budowę, różne typy oraz proces prawidłowego podłączenia, ze szczególnym uwzględnieniem aspektów bezpieczeństwa.

Podstawowa zasada działania wyłącznika elektromagnetycznego (stycznika z podtrzymaniem)

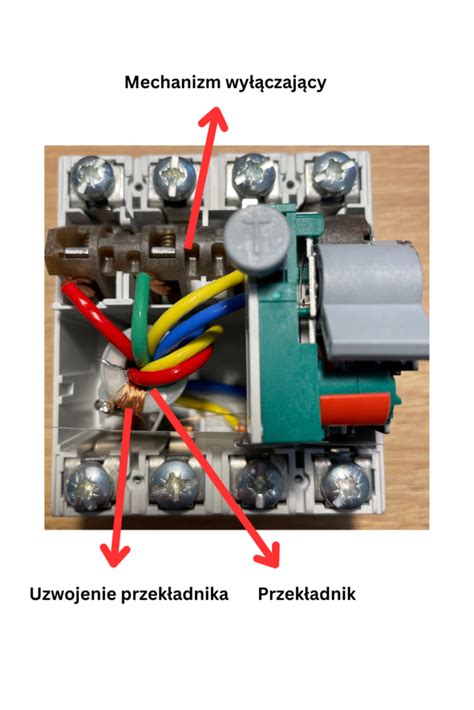

Schemat budowy wyłącznika elektromagnetycznego

W przeciwieństwie do zwykłego przełącznika, wyłącznik elektromagnetyczny zawiera w sobie cewkę (elektromagnes), która odpowiada za jego specyficzną funkcję bezpieczeństwa. Działanie tego mechanizmu jest następujące:

  • Działanie: Kiedy operator naciska przycisk „START” (I), cewka zostaje zasilana energią elektryczną i generuje pole magnetyczne. To pole przyciąga styki, utrzymując je w pozycji zamkniętej, co pozwala maszynie na działanie.
  • Ochrona: W przypadku zaniku prądu, zasilanie cewki ustaje. Magnes traci swoje właściwości, a sprężyna natychmiast rozłącza styki. Przycisk „STOP” w tym momencie odskakuje.
  • Zabezpieczenie: Po powrocie zasilania, silnik nie uruchomi się samoczynnie, ponieważ styki są otwarte. Maszyna pozostaje w bezpiecznym stanie do momentu ręcznego uruchomienia przez operatora.

Takie rozwiązanie zapobiega niekontrolowanemu startowi maszyny po przerwie w dostawie prądu, co mogłoby prowadzić do poważnych wypadków, zwłaszcza gdy operator znajduje się w pobliżu lub wykonuje czynności konserwacyjne.

Budowa i elementy wyłącznika elektromagnetycznego

Wyłączniki elektromagnetyczne składają się z zespołu cewki, nurnika i tulei. W normalnie zamkniętych zaworach sprężyna powrotna nurnika utrzymuje nurnik przy otworze i zapobiega przepływowi.

Gdy cewka elektromagnesu jest zasilana, powstałe pole magnetyczne podnosi tłok, umożliwiając przepływ. Gdy cewka elektromagnesu jest zasilana w normalnie otwartym zaworze, tłok uszczelnia kryzę, co z kolei zapobiega przepływowi.

Rysunek 1 przedstawia komponenty elektrozaworu, w tym cewkę (A), obudowę (B), pierścień cieniujący (C), sprężynę (D), tłok (E), uszczelkę (F) i korpus zaworu (G). Pierścień zacieniający (C) zapobiega wibracjom i buczeniu cewek AC.

Elementy zaworu elektromagnetycznego: cewka (A); obudowa (B); pierścień cieniujący (C); sprężyna (D); tłok (E); uszczelka (F); korpus zaworu (G)

Rodzaje wyłączników elektromagnetycznych i ich działanie

Wyłącznik elektromagnetyczny normalnie zamknięty (NC)

Zasada działania normalnie zamkniętego wyłącznika elektromagnetycznego (bez zasilania i pod napięciem)

W przypadku normalnie zamkniętego wyłącznika elektromagnetycznego, zawór jest zamknięty, gdy nie jest pod napięciem, uniemożliwiając przepływ medium. Gdy prąd jest przesyłany do cewki, wytwarza ona pole elektromagnetyczne, które wymusza ruch tłoka w górę, pokonując siłę sprężyny. To działanie otwiera otwór, umożliwiając przepływ medium przez zawór. Rysunek 2 przedstawia zasadę działania normalnie zamkniętego zaworu elektromagnetycznego w stanach bez zasilania i pod napięciem.

Wyłącznik elektromagnetyczny normalnie otwarty (NO)

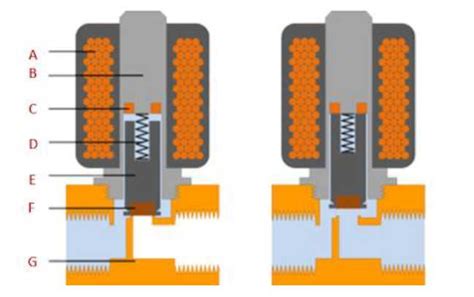

Zasada działania normalnie otwartego wyłącznika elektromagnetycznego (bez zasilania i pod napięciem)

W przypadku normalnie otwartego wyłącznika elektromagnetycznego, zawór jest otwarty, gdy nie jest pod napięciem, umożliwiając przepływ medium. Kiedy prąd jest przesyłany do cewki, wytwarza pole elektromagnetyczne, które zmusza tłok w dół, pokonując siłę sprężyny. Uszczelka jest następnie osadzona w kryzie i zamyka ją, co zapobiega przepływowi mediów przez zawór. Rysunek 3 przedstawia zasadę działania normalnie otwartego zaworu elektromagnetycznego w stanach bez zasilania i pod napięciem. Jest to idealne rozwiązanie do zastosowań, gdzie zawór musi być otwarty przez długi czas, ze względu na większą energooszczędność w takim stanie.

Wyłącznik elektromagnetyczny bistabilny (zatrzaskowy)

Wyłącznik elektromagnetyczny bistabilny lub zatrzaskowy może być włączany przez chwilowe zasilanie. Pozostanie wtedy w tej pozycji bez zasilania. Dlatego nie jest normalnie otwarty ani normalnie zamknięty, ponieważ pozostaje w bieżącej pozycji, gdy nie jest podłączone zasilanie. Jest to możliwe za pomocą magnesów trwałych, a nie sprężyny.

Wyłączniki elektromagnetyczne bezpośredniego działania

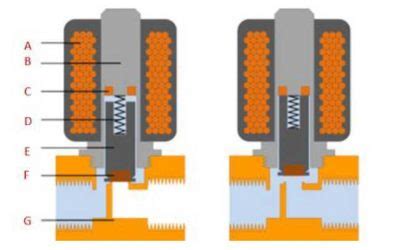

Zasada działania i komponenty zaworu elektromagnetycznego bezpośredniego działania: cewka (A); obudowa (B); pierścień cieniujący (C); sprężyna (D); tłok (E); uszczelka (F); korpus zaworu (G)

Wyłączniki elektromagnetyczne bezpośredniego działania (sterowane bezpośrednio) charakteryzują się prostą zasadą działania. W przypadku wyłącznika normalnie zamkniętego, bez zasilania, nurnik (tłok) (E) blokuje kryzę za pomocą uszczelki zaworu (F). Sprężyna (D) wymusza to zamknięcie. Po przyłożeniu mocy do cewki (A) wytwarza ona pole elektromagnetyczne, przyciągając tłok do góry, pokonując siłę sprężyny. To otwiera otwór i umożliwia przepływ mediów. Wyłącznik normalnie otwarty ma te same elementy, ale działa w odwrotny sposób. Maksymalne ciśnienie robocze i natężenie przepływu są bezpośrednio związane ze średnicą kryzy i siłą magnetyczną wyłącznika elektromagnetycznego. Dlatego w przypadku stosunkowo małych przepływów zwykle stosuje się wyłącznik elektromagnetyczny bezpośredniego działania. Wyłączniki elektromagnetyczne sterowane bezpośrednio nie wymagają minimalnego ciśnienia roboczego ani różnicy ciśnień, dzięki czemu mogą być stosowane od 0 bar do maksymalnego dopuszczalnego ciśnienia.

Wyłączniki elektromagnetyczne pośredniego działania

Zasada działania wyłącznika elektromagnetycznego o działaniu pośrednim

Wyłączniki elektromagnetyczne o działaniu pośrednim (nazywane również serwomechanizmem lub pilotem) wykorzystują różnicę ciśnień medium na wlocie i wylocie wyłącznika do jego otwierania i zamykania. Dlatego zazwyczaj wymagają minimalnej różnicy ciśnień około 0,5 bara. Zasadę działania elektrozaworu o działaniu pośrednim można zobaczyć na rysunku 5. Porty wlotowy i wylotowy są oddzielone gumową membraną, zwaną również uszczelką. Membrana posiada mały otwór, dzięki któremu medium może przepływać do górnej komory z wlotu. W przypadku normalnie zamkniętego wyłącznika elektromagnetycznego o pośrednim działaniu, ciśnienie wlotowe (nad membraną) i sprężyna podtrzymująca nad membraną zapewnią, że wyłącznik pozostanie zamknięty. Komora nad membraną jest połączona małym kanałem z portem niskiego ciśnienia. Połączenie to jest blokowane w pozycji zamkniętej przez tłok i uszczelkę wyłącznika. Średnica tego „pilotującego” otworu jest większa niż średnica otworu w membranie. Gdy elektromagnes jest zasilany, kryza pilotowa zostaje otwarta, co powoduje spadek ciśnienia nad membraną. Ze względu na różnicę ciśnień po obu stronach membrany, membrana zostanie podniesiona i medium może przepływać z portu wlotowego do portu wylotowego. Wyłącznik normalnie otwarty ma te same elementy, ale działa w odwrotny sposób. Dodatkowa komora ciśnieniowa nad membraną działa jak wzmacniacz, więc mała cewka może nadal kontrolować duże natężenie przepływu. Pośrednie wyłączniki elektromagnetyczne są używane tylko do przepływu mediów w jednym kierunku. Wyłączniki elektromagnetyczne sterowane pośrednio są używane w aplikacjach o wystarczającej różnicy ciśnień i wysokim wymaganym natężeniu przepływu.

Zasada działania wyłącznika elektromagnetycznego o działaniu półbezpośrednim

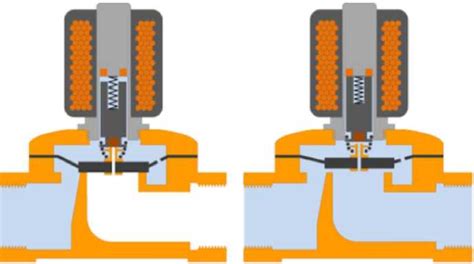

Zasada działania wyłącznika elektromagnetycznego o działaniu półbezpośrednim

Wyłączniki elektromagnetyczne półpośredniego działania łączą w sobie właściwości wyłączników bezpośrednich i pośrednich. To pozwala im pracować od zera barów, ale nadal mogą obsługiwać wysokie natężenie przepływu. Wyglądają podobnie do wyłączników pośrednich, a ponadto posiadają ruchomą membranę z małym otworem i komorami ciśnieniowymi po obu stronach. Różnica polega na tym, że nurnik elektromagnesu jest bezpośrednio połączony z membraną. Zasadę działania elektrozaworu o działaniu półbezpośrednim można zobaczyć na rysunku 6.

Gdy tłok jest podniesiony, bezpośrednio unosi membranę, aby otworzyć wyłącznik. Jednocześnie drugi otwór jest otwierany przez nurnik, który ma nieco większą średnicę niż pierwszy otwór w membranie. Powoduje to spadek ciśnienia w komorze nad membraną. W efekcie membrana unosi się nie tylko przez tłok, ale także przez różnicę ciśnień. Ta kombinacja daje w wyniku wyłącznik, który działa od zera barów i może sterować stosunkowo dużymi natężeniami przepływu. Często wyłączniki sterowane półbezpośrednio mają cewki o większej mocy niż wyłączniki sterowane pośrednio. Wyłączniki sterowane półbezpośrednio są również nazywane wyłącznikami elektromagnetycznymi wspomaganego podnoszenia.

3-kierunkowe elektromagnetyczne wyłączniki bezpośredniego działania

Zasada działania 3-kierunkowego wyłącznika elektromagnetycznego bezpośredniego działania

3-kierunkowy wyłącznik elektromagnetyczny ma trzy porty i może być używany do mieszania (dwa wloty i jeden wylot) lub rozdzielania (jeden wlot i dwa wyloty) mediów. Niektóre wyłączniki mogą również działać w obu kierunkach, co nazywa się funkcją obwodu uniwersalnego. Rysunek 7 przedstawia przykład 3-kierunkowego wyłącznika elektromagnetycznego bezpośredniego działania.

Jednocześnie podłączone są tylko dwa porty. Na rysunku 7. tłok ma otwór na górze i na dole z dwoma gniazdami wyłączników. W dowolnym momencie jeden jest otwarty, a drugi zamknięty, aby skierować media w pożądanym kierunku przepływu. Poniżej znajdują się przykłady funkcji obwodu dla wyłącznika normalnie zamkniętego (w przeciwieństwie do wyłącznika normalnie otwartego).

Podłączanie wyłącznika elektromagnetycznego jednofazowego KJD17 KEDU do betoniarki

Wyłącznik elektromagnetyczny KJD17 - jak podłączyć? Zasada działania

Prawidłowe podłączenie wyłącznika elektromagnetycznego, takiego jak jednofazowy KJD17 KEDU, jest kluczowe dla bezpieczeństwa maszyn takich jak betoniarki. Jest to wyłącznik z cewką (podtrzymaniem), który zapobiega samoczynnemu uruchomieniu maszyny po powrocie zasilania.

OSTRZEŻENIE: Montaż wyłącznika elektromagnetycznego to praca WYŁĄCZNIE dla elektryka z uprawnieniami SEP. Błąd grozi porażeniem, pożarem lub niekontrolowanym startem maszyny!

Przygotowanie do montażu

Zanim zdejmiesz pokrywę, wyłącz zasilanie! Wyciągnij wtyczkę z gniazdka i upewnij się, że nikt jej przypadkiem nie podłączy. Bezpieczne użytkowanie betoniarki zaczyna się od prawidłowego podłączenia wyłącznika.

Podłączenie przewodów

Po zdjęciu pokrywy zobaczysz zazwyczaj 4 główne zaciski śrubowe. Logika jest zawsze ta sama - wyłącznik przerywa oba tory: fazowy (L) i neutralny (N).

Logika podłączenia (dla elektryka):

  • WEJŚCIE ZASILANIA: Faza L (brązowy/czarny) wchodzi na zacisk WEJŚCIOWY A1 (lub 13), a Neutralny N (niebieski) wchodzi na zacisk WEJŚCIOWY B1 (lub 23).
  • WYJŚCIE DO SILNIKA: Faza L wychodzi z zacisku WYJŚCIOWEGO A2 (lub 14) do silnika, a Neutralny N wychodzi z zacisku WYJŚCIOWEGO B2 (lub 24) do silnika.

Upewnij się, że wszystkie połączenia są bezpieczne i prawidłowe. Po zakończeniu montażu, przetestuj instalację, aby upewnić się, że wszystko działa jak należy.

Podłączenie kabla PE (uziemienie)

To najważniejszy krok! Kabel ochronny PE (żółto-zielony) musi być podłączony dla zachowania ciągłości ochrony. Na metalowej podstawie przełącznika (lub w obudowie) znajduje się specjalna śruba oznaczona symbolem uziemienia. Kabel PE (żółto-zielony) z wtyczki zasilającej oraz kabel PE idący do silnika muszą być przykręcone do tej samej śruby.

W ten sposób tworzysz ciągłość ochrony. Pamiętaj, dobry dom buduje się krok po kroku, a fundamentem przy maszynach jest uziemienie. To nie jest opcja, to wymóg bezpieczeństwa!

Włącznik z 5 stykami

Czasem spotkać można wersje wyłącznika z 5 stykami (np. dodatkowy styk na zewnętrzny czujnik termiczny („termik”) z silnika lub na dodatkowy przycisk awaryjny „STOP”). Jeśli masz prosty silnik (jak w większości betoniarek), który nie ma takiego czujnika, zazwyczaj ten dodatkowy styk zostaje wolny lub jest fabrycznie zmostkowany. Należy trzymać się podstawowego schematu dla 4 głównych styków zasilających (A1, A2, B1, B2).

Wybór i konserwacja wyłącznika elektromagnetycznego

Kryteria doboru wyłącznika elektromagnetycznego

Aby zapewnić prawidłowe i dokładne działanie sterowania, wyłączniki elektromagnetyczne muszą być skonfigurowane i dobrane zgodnie z konkretnym zastosowaniem. Najważniejszymi parametrami przy wyborze elektrozaworu sterującego są wartość Kv (czyli wydajność, podana w metrach sześciennych na godzinę lub w litrach na minucie) oraz zakres ciśnień aplikacji. Im niższy otwór wyłącznika lub im silniejsza cewka, tym wyższe ciśnienie może zamknąć wyłącznik. Na podstawie obliczonej wartości Kv oraz zakresu ciśnień planowanego zastosowania można określić odpowiedni typ wyłącznika i jego wymaganą kryzę.

Przed wyborem wyłącznika elektromagnetycznego ważne jest zrozumienie czego tak naprawdę potrzebujesz. Oto kilka ważnych kryteriów wyboru:

  • Typ elektrozaworu: Określ, czy Twoje zastosowanie wymaga 2-kierunkowego czy 3-kierunkowego wyłącznika elektromagnetycznego.
  • Materiał obudowy: Określ materiał obudowy wyłącznika na podstawie właściwości chemicznych i temperatury mediów, ale także środowiska, w którym znajduje się wyłącznik. Mosiądz jest zwykle używany do mediów obojętnych. Stal nierdzewna ma dobrą odporność na chemikalia, temperaturę i ciśnienie. PVC i poliamid są powszechnie stosowane, ponieważ są tańsze. Jednak są one również używane w zaawansowanych zastosowaniach z agresywnymi chemikaliami. Należy wziąć pod uwagę, że części mechaniczne, takie jak tłok i sprężyna ze stali nierdzewnej, mają kontakt z medium i muszą być również kompatybilne. Dostępne są specjalne wyłączniki separowane od medium, w których te części są oddzielone od cieczy za pomocą membrany.
  • Materiał uszczelnienia: Materiał uszczelnienia należy dobrać w oparciu o właściwości chemiczne i temperaturę mediów. Powszechnymi opcjami są NBR, EPDM, FKM (Viton) i PTFE (Teflon).
  • Napięcie: Wyłącznik elektromagnetyczny dostępny jest w wersjach AC i DC, z których każdy ma małe wady i zalety.
  • Funkcja wyłącznika: W zależności od okresu pracy można wybrać wyłącznik normalnie otwarty lub normalnie zamknięty. Większość wyłączników elektromagnetycznych jest normalnie zamknięta. Jeżeli czas otwarcia wyłącznika jest dłuższy niż czas zamykania, preferowany jest wyłącznik normalnie otwarty i na odwrót. Dostępna jest również opcja bistabilna lub zatrzaskowa.
  • Ciśnienie: Wyłącznik musi być w stanie wytrzymać maksymalne ciśnienie wymagane dla danego zastosowania. Równie ważne jest odnotowanie minimalnego ciśnienia, ponieważ wysoka różnica ciśnień może spowodować awarię wyłącznika.
  • Rodzaj działania: Określ, czy Twoje zastosowanie wymaga wyłącznika elektromagnetycznego sterowanego bezpośrednio, pośrednio czy półbezpośrednio.
  • Temperatura: Upewnij się, że materiały wyłącznika są w stanie wytrzymać minimalne i maksymalne wymagania dotyczące temperatury w twoim zastosowaniu. Uwzględnienie temperatury jest również niezbędne do określenia wydajności wyłącznika, ponieważ wpływa ona na lepkość i przepływ płynu.
  • Czas odpowiedzi: Czas odpowiedzi wyłącznika to czas potrzebny na przejście wyłącznika z pozycji otwartej do pozycji zamkniętej lub odwrotnie. Małe wyłączniki elektromagnetyczne bezpośredniego działania reagują znacznie szybciej niż wyłączniki o działaniu półbezpośrednim lub pośrednim.
  • Certyfikacja: Upewnij się, że wyłącznik jest odpowiednio certyfikowany w zależności od zastosowania.
  • Stopień ochrony: Upewnij się, że wyłącznik ma odpowiedni stopień ochrony IP dla ochrony przed kurzem, cieczami, wilgocią i kontaktem ze środowiskiem zewnętrznym.

Konserwacja i rozwiązywanie problemów

Aby zapewnić długotrwałą i bezawaryjną pracę wyłącznika, regularnie sprawdzaj jego stan i wykonuj konserwacje. Aby uniknąć przegrzewania, upewnij się, że wyłącznik jest prawidłowo zamontowany i użytkowany zgodnie z instrukcjami producenta. Niewłaściwe działanie wyłącznika może być spowodowane wadliwymi połączeniami lub uszkodzeniem elementów.

W przypadku problemów z blokowaniem się silnika trójfazowego (gdy przycisk start nie pozostaje wciśnięty), należy sprawdzić cewkę wyłącznika (często na 230V). Zmienne pomiary rezystancji (np. od 10Kohm do 4KOhm) mogą świadczyć o uszkodzeniu cewki. Należy również zweryfikować układ samopodtrzymania stycznika oraz stan przycisku "stop", który powinien być typu NC (normalnie zamknięty).

Pamiętaj, aby wszelkie prace elektryczne zlecać wykwalifikowanemu elektrykowi.
