Wymiana i modernizacja instalacji elektrycznej w ciągniku – kompleksowy poradnik

Instalacja elektryczna w ciągniku to ważny, ale często niedoceniany układ, szczególnie w starszych modelach, w których nie ma zaawansowanej elektroniki. Jej prawidłowe funkcjonowanie ma kluczowe znaczenie dla niezawodności maszyny, a wymiana lub modernizacja znacząco zwiększa komfort i bezpieczeństwo pracy. Właściwie przeprowadzony remont elektryki zapewni bezawaryjną pracę ciągnika przez długie lata. Regularne przeglądy i konserwacja połączeń elektrycznych pomogą uniknąć kosztownych awarii w najmniej odpowiednich momentach.

Dlaczego warto wymienić lub zmodernizować instalację elektryczną?

Wymiana instalacji elektrycznej zwiększa niezawodność rozruchu, poprawia działanie oświetlenia roboczego i sygnalizacyjnego, co ma znaczenie zarówno przy pracy w obejściu, jak i w transporcie. Szczególną uwagę należy zwracać na stan połączeń masowych i zabezpieczać wszystkie złącza przed wilgocią za pomocą smaru technicznego lub specjalnych preparatów.

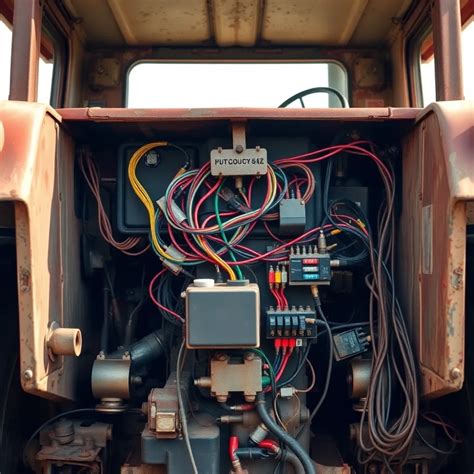

Typowe problemy ze starą instalacją

Stara instalacja jest często niezniszczalna, lecz jej mankamentem jest skrzynka bezpieczników, czasem amperomierz i bardzo rzadko przetarcia pod kolumną kierownicy. W ciągnikach nieużywanych przez dłuższy czas, stara instalacja jest często w złym stanie, z powyrywanymi kablami. Możliwość wymiany na instalację z innego pojazdu, gdzie trzeba będzie skracać przewody i układać je nie tak, jak są przewidziane, jest często niewskazana. Jeśli stara instalacja jest niezniszczalna, rozważ naprawę, ponieważ nowe instalacje mogą być gorszej jakości.

Przygotowanie do pracy - diagnostyka i planowanie

Zawsze odłączaj akumulator przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej! Zacznij od odłączenia zacisku ujemnego (-), a następnie dodatniego (+). Nagłe usterki elektryczne w ciągnikach rolniczych są zjawiskiem nie tylko frustrującym, ale i kosztownym. Kluczowa odpowiedź to kompleksowa diagnostyka i profesjonalna interwencja, które szybko przywrócą sprawność Twojemu ciągnikowi.

Lokalizowanie typowych usterek elektrycznych w ciągnikach

Kiedy iskry przestają latać, a kontrolki milkną, to właśnie wtedy rozpoczyna się detektywistyczna praca nad odnalezieniem źródła problemu w elektryce ciągnika. Proces diagnozowania usterek elektrycznych w ciągniku jest sztuką, która łączy w sobie analityczne myślenie, znajomość specyfiki maszyny i szczyptę detektywistycznego zacięcia.

Wizualna inspekcja i pomiary

Pierwszym krokiem jest zawsze wizualna inspekcja. Patrząc na wiązki przewodów, poszukujemy wszelkich oznak uszkodzeń mechanicznych: przetarć, pęknięć izolacji, korozji na złączach. Zwłaszcza w miejscach narażonych na tarcie czy nacisk, takich jak przejścia przez metalowe elementy ramy, warto poświęcić dłuższą chwilę na dokładne oględziny.

Jeśli wizualna kontrola nie przynosi jasnych wyników, do gry wchodzi miernik uniwersalny. Za jego pomocą możemy sprawdzić ciągłość obwodów, co pozwoli nam zlokalizować przerwy w przewodach, czy też zmierzyć napięcie i natężenie prądu. Brak napięcia tam, gdzie być powinno, albo niespodziewanie niskie wartości, od razu wskazują na konkretny problem. Typowym winowajcą są często zaśniedziałe styki w skrzynce bezpieczników lub przekaźnikach.

Warto mieć zawsze pod ręką tester napięcia z igłą, który ułatwia dotarcie do trudno dostępnych punktów i szybką weryfikację obecności prądu. Innym często spotykanym scenariuszem są problemy z masą. Brak dobrego połączenia masy potrafi wywołać prawdziwy festiwal usterek, od słabo świecących świateł po problemy z uruchamianiem silnika. Sprawdzenie, czy wszystkie punkty masowe są czyste, dobrze skręcone i nie noszą śladów korozji, to podstawa.

Elektronika w nowoczesnych ciągnikach

Elektronika w nowszych ciągnikach staje się coraz bardziej zaawansowana. Czujniki, sterowniki, moduły to wszystko potrafi sprawić, że diagnoza bez specjalistycznego sprzętu jest prawie niemożliwa. W takich przypadkach skanery diagnostyczne podłączane do portu OBD lub dedykowane narzędzia diagnostyczne stają się niezbędne. Odczytanie kodów błędów to pierwszy krok do zrozumienia, co „boli” elektronikę ciągnika.

Testy obciążeniowe i dokumentacja

Czasem usterki elektryczne manifestują się w sposób dość kapryśny - pojawiają się i znikają. Może to wskazywać na problem z przegrzewającymi się komponentami, np. przekaźnikami, które po osiągnięciu określonej temperatury przestają działać, lub na luźne połączenia, które raz stykają, raz nie. W takich sytuacjach przydaje się test obciążeniowy, np. obciążenie akumulatora podczas rozruchu silnika, co pozwala zaobserwować spadki napięcia. Ważne jest, aby dokładnie monitorować systemy podczas pracy ciągnika, a nie tylko na postoju.

Niezwykle ważne jest również systematyczne prowadzenie dokumentacji wszystkich napraw i interwencji. Taka „historia choroby” elektryki ciągnika to bezcenny zasób danych, który pozwala na szybsze zlokalizowanie powtarzających się problemów i planowanie prewencyjnych działań. Naprawa instalacji elektrycznej w ciągniku to często ciągły proces, który wymaga uwagi i staranności. Zawsze warto mieć w zanadrzu kilka podstawowych części zamiennych. Zapasowe bezpieczniki o różnych wartościach, uniwersalne złączki, czy nawet kilka metrów przewodu o różnych przekrojach potrafi uratować dzień, gdy usterka zaskoczy Cię w najmniej odpowiednim momencie.

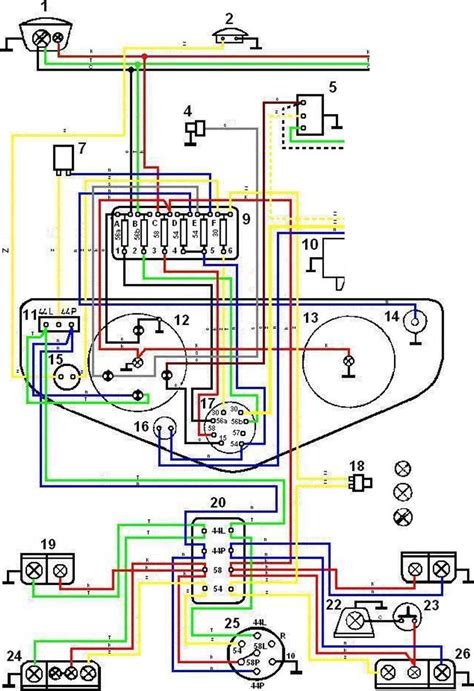

Schematy instalacji elektrycznych

Bardzo prosta jest instalacja w ciągniku C-330, dostępne są schematy i na niej proponuję się wzorować. Zaopatrz się w schematy kilku pojazdów i na ich podstawie "złóż" sobie schemat. Obwód ładowania można wziąć z pojazdu, z którego masz alternator. Oświetlenie najlepiej z Fiata 125p.

Wymiana uszkodzonych przewodów i komponentów elektrycznych

Po zlokalizowaniu usterki, nierzadko okazuje się, że konieczna jest wymiana uszkodzonych przewodów i komponentów elektrycznych. To moment, w którym z roli detektywa przechodzimy w rolę chirurga - precyzyjna praca jest kluczem do sukcesu. Nieodpowiednia wymiana lub zastosowanie nieodpowiednich części może doprowadzić do poważniejszych, kosztowniejszych awarii w przyszłości. Pamiętaj, że w przypadku prądu nie ma miejsca na kompromisy.

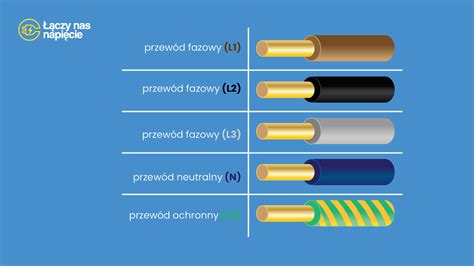

Wybór odpowiednich przewodów i złączek

Przewody elektryczne w ciągnikach narażone są na ekstremalne warunki. Wilgoć, wibracje, wysokie i niskie temperatury, a także kontakt z chemikaliami to wszystko potrafi doprowadzić do uszkodzenia izolacji lub nawet korozji samego przewodnika. Przy wymianie uszkodzonego przewodu należy zawsze użyć przewodu o odpowiednim przekroju. Zbyt cienki przewód może się przegrzewać, co grozi pożarem lub uszkodzeniem innych komponentów. Sprawdzenie specyfikacji producenta jest absolutnie kluczowe.

Jeżeli musimy wymienić fragment wiązki przewodów, warto stosować złączki termokurczliwe z cyną, które zapewniają wodoodporne i trwałe połączenie. Zwykłe taśmy izolacyjne są doraźnym rozwiązaniem, ale w dłuższej perspektywie nie zapewniają odpowiedniej ochrony. Dobre narzędzia do zaciskania złączek są niezbędne, aby połączenia były solidne i miały niską rezystancję. Jedną z możliwości jest lutowanie połączeń, jednak może być uciążliwe, gdy połączenie trzeba wykonać w trudno dostępnym miejscu. Inna metoda to wykorzystanie wsuwek. W trakcie rozbudowy instalacji należy zadbać o solidne połączenia przewodów z poszczególnymi elementami instalacji. Pamiętajmy, żeby każdą końcówkę przewodu pokryć cyną, co zabezpieczy złącze przed śniedzeniem.

Gdy korzystamy ze skrzynki bezpiecznikowej z szyną zasilającą wszystkie bezpieczniki, na końcach przewodu o przekroju min. 2,5 mm² (w przypadku reflektorów halogenowych przewód o przekroju 6 mm²) wsuwkę żeńską oraz końcówkę oczkową. Jeśli korzystamy ze skrzynki bezpiecznikowej bez szyny zasilającej lub korzystamy z pojedynczych gniazd bezpieczników, zalecane jest wykonanie rozgałęzienia. Miejsce połączenia musi być dobrze zaizolowane.

Wymiana komponentów - przekaźniki, bezpieczniki, gniazda, oświetlenie

W przypadku wymiany komponentów elektrycznych, takich jak przekaźniki, bezpieczniki, gniazda czy lampy, zawsze należy wybierać części wysokiej jakości, pochodzące od sprawdzonych dostawców. Przekaźniki to jedne z najbardziej eksploatowanych elementów w instalacji elektrycznej. Wymiana przekaźnika to prosta sprawa - wystarczy wyciągnąć stary i włożyć nowy, pamiętając o prawidłowym typie i parametrach.

Jeśli zmierzone natężenie prądu w instalacji jest większe niż dopuszczalne w wybranym włączniku, należy zastosować przekaźnik. Może wytrzymywać przepływ prądu o natężeniu 30A (lub więcej), a elementem złączającym styki przekaźnika jest cewka elektromagnetyczna sterowana zewnętrznym włącznikiem.

Gniazda, zwłaszcza te zewnętrzne do podłączania przyczep czy maszyn rolniczych, są szczególnie narażone na uszkodzenia i korozję. Wymiana takiego gniazda wymaga nie tylko podłączenia przewodów w odpowiedniej kolejności, ale także zapewnienia jego szczelności i odporności na warunki atmosferyczne. Aby możliwe było przekazanie oświetlenia na maszyny towarzyszące, nie można zapomnieć o poprawnym podłączeniu gniazda elektrycznego. Wystarczy podpiąć 5 przewodów:

• Do górnego zacisku (patrząc od przodu gniazda) podłączamy lewy kierunkowskaz (zacisk z numerem 1 z zielonym przewodem).
• Do dolnego zacisku (nr 4) podłączamy przewód niebieski przekazujący zasilanie na prawy kierunkowskaz.
• Przewód żółty odpowiada za światła stop (zacisk nr 6).
• Czerwony za światła postojowe (zacisk nr 5).

Przy wymianie uszkodzonych bezpieczników, pamiętajmy, aby zawsze używać bezpiecznika o takiej samej wartości amperowej, jak oryginalny. Użycie bezpiecznika o wyższej wartości jest proszeniem się o kłopoty i może doprowadzić do poważniejszych uszkodzeń przewodów lub pożaru. Zawsze warto mieć zapas bezpieczników pod ręką, co często ratuje sytuację w polu. Do 2 przednich reflektorów roboczych wystarczy bezpiecznik 5 A, taki sam zastosujemy do lampy ostrzegawczej (tzw. "koguta"). Do 2 tylnych reflektorów roboczych bezpiecznik 7,5 A oraz bezpiecznik 15 A do gniazda zapalniczki samochodowej i lampki wewnątrz kabiny. Przy doborze bezpiecznika warto przyjąć pewien margines błędu pomiaru.

Montaż i podłączenie alternatora/prądnicy

Rozrusznik od Żuka oraz prądnice i alternatory leżące w garażu mogą zostać wykorzystane w modernizacji. W nowszych wersjach ciągników wyposażonych w alternator, układ jest znacznie prostszy - wystarczy podłączyć przewód główny do zacisku „B+” alternatora oraz przewód wzbudzenia do zacisku „D+”. Alternator to 2 kable: jeden na + akumulatora, drugi to sygnał ze stacyjki (+ po zapłonie), żarówka 4W, i do wzbudzenia alternatora. Wymiana starej prądnicy na alternator zapewni znacznie lepsze ładowanie akumulatora, szczególnie na niskich obrotach silnika.

Rozrusznik od C-360 będzie pasował po odpowiedniej modyfikacji. Otóż trzeba dorobić z blachy 10mm odpowiednią flanszę z otworem na główkę rozrusznika, aby odsunąć go od wieńca. Tryb bendiksu z T-25 ma bodajże 10 zębów, a z C-360 11, stąd też średnica koła zębatego jest większa. Taki rozrusznik pali bez odprężnika i szybciej kręci. Takie przystawki pod rozrusznik można kupić gotowe, są też rozruszniki od C-360 z fabrycznie zmodyfikowanym łbem. Rozrusznik można kupić polski taki jak do C-330 z oryginalną flanszą.

Podłączenie stacyjki wymaga ostrożności. Nieprawidłowe podłączenie może spowodować zwarcie i poważne uszkodzenie całej instalacji elektrycznej! Należy rozłożyć nową wiązkę przewodów wzdłuż ciągnika, odwzorowując przebieg starej instalacji. Następnie przymocować wiązkę do ramy za pomocą opasek zaciskowych lub oryginalnych uchwytów, zachowując bezpieczną odległość od miejsc narażonych na wysoką temperaturę.

Modernizacja i poprawa wydajności instalacji elektrycznej

Modernizacja i poprawa wydajności instalacji elektrycznej ciągnika to nie tylko fanaberia, ale często konieczność, która pozwala na wydłużenie żywotności maszyny, zwiększenie komfortu pracy operatora i podniesienie efektywności w rolnictwie.

Usprawnienia, które warto wdrożyć

1. Wymiana starej prądnicy na alternator - zapewni znacznie lepsze ładowanie akumulatora, szczególnie na niskich obrotach silnika.
2. Zastosowanie przekaźników do obwodów świateł - zmniejszy spadki napięcia i znacząco poprawi jasność oświetlenia.
3. Montaż dodatkowego oświetlenia roboczego LED - znacząco poprawi widoczność podczas pracy nocą, przy jednoczesnym niskim poborze prądu. Chcąc doposażyć ciągnik w dodatkowe lampy robocze, warto zdecydować się na modele LED. Ich koszt zakupu nie jest wysoki (30-50 zł brutto za sztukę), a trwałość zdecydowanie większa niż np. lamp halogenowych.
4. Instalacja gniazda zapalniczki 12V - umożliwi podłączenie urządzeń elektrycznych, np. ładowarek.
5. Wymiana tradycyjnych wskaźników na elektroniczne - zwiększy dokładność pomiarów i niezawodność.

Oryginalnie Ursusy C-360 i C-330 mają reflektory przykręcane po bokach maski. Jeśli jednak ciągnik współpracuje z ładowaczem czołowym, warto zmienić ulokowanie lamp. Pamiętajmy o sprawdzeniu parametrów pracy włącznika. Wybór rodzaju włącznika ma poważne znaczenie. W zależności od potrzeb i preferencji mamy duży wybór: przełączniki klawiszowe, kołyskowe, hebelkowe, prostokątne lub okrągłe. Występują w wersji z podświetleniem lub bez niego. Poza kwestiami bezpieczeństwa, dla wygody traktorzysty ważne jest odpowiednie umiejscowienie włączników w kabinie.

Rozbudowa instalacji pod kątem dodatkowego oświetlenia

Załóżmy, że chcemy doposażyć instalację Ursusa C-360. Przede wszystkim musimy określić liczbę i rozmieszczenie odbiorników. Reflektory robocze na narożnikach dachu kabiny, a lampa ostrzegawcza na dachu kabiny możliwie w najwyższej pozycji. Następnym krokiem jest dobór kabli o odpowiedniej grubości do odpowiednich zastosowań. Do zasilania reflektorów halogenowych (np. 55 W) oraz do gniazd zapalniczki zaleca się przewody o przekroju 2,5 mm². Do świateł postojowych oraz lampki oświetlenia wewnętrznego w kabinie wystarczą przewody 0,75 mm².

Zawsze jednak warto sprawdzić, jaki prąd pobiera dany reflektor w trakcie pracy, to pomoże w doborze odpowiedniego przekroju przewodów oraz właściwych bezpieczników. Do zmierzonej wartości natężenia należy dobrać odpowiedni bezpiecznik. W przypadku montażu reflektorów halogenowych przewody muszą być grubsze, a bezpieczniki mocniejsze niż dla reflektorów LED. Lampka oświetlenia wewnętrznego jest zwykle małej mocy 5-10 W, więc może być podłączona do tego samego bezpiecznika co gniazdo zapalniczki.

Do zabezpieczenia dodatkowych obwodów instalacji elektrycznej Ursusa C-360 (lub każdego innego ciągnika, którego będziemy doposażać) potrzebne będą 4 dodatkowe bezpieczniki.

Rozwiązywanie typowych problemów po modernizacji

Jeśli któryś z układów nie działa prawidłowo, systematycznie sprawdzaj połączenia i bezpieczniki. Używaj multimetru do lokalizacji przerw w obwodach.

• Problem z ładowaniem akumulatora: Sprawdź napięcie na zaciskach alternatora/prądnicy podczas pracy silnika. Powinno wynosić około 13,8-14,4V. Jeśli jest niższe, sprawdź regulator napięcia lub alternator.
• Kierunkowskazy nie działają lub migają zbyt szybko: Najczęstszą przyczyną jest przepalona żarówka lub nieprawidłowo podłączony przerywacz. Zbyt szybkie miganie to typowy objaw przepalonej żarówki w jednej z lamp.
• Światła są zbyt słabe: Sprawdź napięcie w instalacji i stan przewodów. Częstą przyczyną jest spadek napięcia na długich odcinkach przewodów.
• Rozrusznik nie działa: Sprawdź połączenia na stacyjce, szczególnie zacisk „50”. Upewnij się, że akumulator jest w dobrym stanie, naładowany i prawidłowo podłączony.
• Bezpieczniki często się przepalają: Może to wskazywać na zwarcie w instalacji. Dokładnie sprawdź, czy przewody nie są przetarte i nie stykają się z masą ciągnika.

Pamiętaj, że każda usterka to zagadka do rozwiązania. Kompleksowe podejście do problemów elektrycznych w ciągniku minimalizuje koszty i przestoju w pracy.
