Wymiana manualnej skrzyni biegów w JCB Fastrac

Poniższa instrukcja zawiera kluczowe informacje dotyczące wymiany, demontażu i montażu manualnej skrzyni biegów w ciągnikach JCB Fastrac, w tym modelach 125, 135, 145, 150, 155 i 185. Zapewnia ona przegląd procedur, wymagań dotyczących narzędzi i środków smarnych, a także istotne zasady bezpieczeństwa, które należy bezwzględnie przestrzegać podczas wykonywania prac serwisowych.

Wprowadzenie do procedury wymiany

Kompleksowy serwis i naprawa skrzyni biegów w traktorach JCB Fastrac wymaga dokładnego zrozumienia budowy produktu oraz prawidłowego sposobu wykonywania napraw. Manual serwisowy, z którego pochodzą poniższe informacje, jest podzielony na sekcje, z których każda obejmuje określony komponent lub system ze szczegółowymi ilustracjami. W tej publikacji sekcje są kodowane alfabetycznie i dotyczą demontażu, remontu itp. Numeracja stron w każdej sekcji kodowanej alfabetycznie nie jest ciągła.

Należy pamiętać, że podane momenty dokręcania mogą różnić się o plus minus 3% od podanej wartości. Połączenia hydrauliczne należy zaślepić, aby zapobiec nadmiernej utracie płynu hydraulicznego i wnikaniu brudu.

Ogólne Zasady Bezpieczeństwa

Podczas pracy z maszyną JCB Fastrac i wykonywania wymiany skrzyni biegów, bezpieczeństwo jest priorytetem. W tej publikacji oraz na maszynie znajdują się ostrzeżenia bezpieczeństwa. Poniżej przedstawiono najważniejsze zasady:

• Zawsze bądź ostrożny i czujny. Zawsze zachowuj ostrożność i bądź uważny.
• Odpowiednie przygotowanie: Upewnij się, że maszyna jest bezpieczna do pracy przed przystąpieniem do jakichkolwiek czynności. Zaparkuj na równym podłożu, zaciągnij hamulec postojowy, opuść wszystkie zamontowane narzędzia do ziemi, zatrzymaj silnik i wyjmij kluczyk rozruchowy. Odłącz akumulator, aby zapobiec przypadkowemu uruchomieniu.
• Uszkodzony sprzęt: Używaj wyłącznie sprawnego sprzętu do podnoszenia i upewnij się, że jest on odpowiedni do danego zadania. Możesz zostać ranny, jeśli użyjesz wadliwego sprzętu.
• Odzież ochronna: Luźna odzież może zostać wciągnięta przez maszyny. Należy nosić odzież ochronną odpowiednią do wykonywanej pracy, taką jak dopasowane kombinezony, ochraniacze słuchu i rękawice przemysłowe. Mankietów nie należy rozpiąć. Nie należy nosić krawata ani szalika.
• Używanie alkoholu i narkotyków: Nie należy obsługiwać maszyny ani jej osprzętu pod wpływem alkoholu lub narkotyków.
• Opuszczony sprzęt: Podniesiony sprzęt może spaść i Cię zranić. Zawsze opuszczaj wyposażenie na ziemię przed rozpoczęciem pracy.
• Użycie schodków i poręczy: Zawsze używaj schodków i poręczy podczas wchodzenia i wychodzenia z maszyny. Upewnij się, że poręcze i podeszwy butów są czyste i suche. Nigdy nie skacz z maszyny.
• Czystość elementów sterujących: Utrzymuj elementy sterujące maszyny w czystości i suchości. Śliskie elementy sterujące mogą spowodować zsunięcie się stóp.
• Wibracje: Nieprawidłowe wyważenie obrotowe wału napędowego lub jego uszkodzenie może prowadzić do nadmiernych wibracji. Takie wibracje mogą powodować poważne wypadki.
• Gazy wybuchowe z akumulatorów: Akumulatory emitują gazy wybuchowe. Trzymaj otwarty ogień i iskry z dala od akumulatora. Należy zapewnić dobrą wentylację podczas używania lub ładowania akumulatorów.
• Płyny hydrauliczne pod ciśnieniem: Płyn hydrauliczny pod ciśnieniem systemu może Cię zranić. Nie należy patrzeć z bliska na podejrzane wycieki ani używać rąk do sprawdzania wycieków. Należy użyć kawałka kartonu.
• Toksyczność oleju: Olej jest toksyczny. W przypadku połknięcia należy natychmiast zasięgnąć porady lekarza. Zużyty olej silnikowy zawiera szkodliwe zanieczyszczenia, które mogą powodować raka skóry. Używaj kremu ochronnego lub rękawiczek, aby zapobiec kontaktowi ze skórą.
• Ciężkie koła: Koła są ciężkie. Używaj odpowiedniego sprzętu do podnoszenia.
• Elementy pod ciśnieniem sprężyn: Zawsze należy nosić okulary ochronne podczas demontażu zespołów zawierających elementy pod ciśnieniem sprężyn.
• Uszkodzone węże: Uszkodzone węże mogą spowodować śmiertelne wypadki. Należy je regularnie sprawdzać.
• Wentylacja: Nie wolno pracować w zamkniętych pomieszczeniach bez zapewnienia dobrej wentylacji. Spaliny silnika mogą zawierać tlenek węgla, który jest śmiertelnie niebezpieczny.
• Chemia: Podczas stosowania chemikaliów (np. środków czyszczących do silników) należy zachować ostrożność. Zawsze należy postępować zgodnie z instrukcjami producenta dotyczącymi bezpieczeństwa i przechowywania.
• Uszczelki i uszczelki specjalne: Niektóre uszczelki i uszczelki (np. Fluorel i Technoflon) zawierają fluorowęglowodory, które w temperaturach powyżej 300°C (np. w przypadku pożaru) mogą ulec rozkładowi, tworząc kwas fluorowodorowy. Należy stosować odpowiednie środki ostrożności.

Narzędzia i Materiały Eksploatacyjne

Specjalistyczne Narzędzia

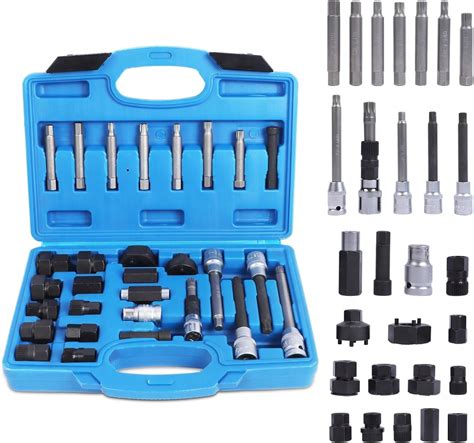

Do wykonania wymiany skrzyni biegów potrzebne są specjalistyczne narzędzia:

• Zestaw narzędzi do ustawiania: 892/00918
• Klucze: 892/00817 (17 mm A/F x 3/4 cala), 892/00818 (22 mm A/F x 3/4 cala), 892/00819 (15 mm A/F x 1/2 cala), 892/00333 (19 mm A/F x 3/4 cala).
• Narzędzie 892100812 do zapobiegania obracaniu się jarzma 4 i usuwania nakrętki zabezpieczającej 2 i podkładki 3.
• Odpowiednie narzędzie do prasowania lub narzędzie o numerze katalogowym 892/00916 (jeśli prasa nie jest dostępna) do ściskania sprężyny tłoka sprzęgła.
• Narzędzie do cięcia z blachy 5 mm o podanych wymiarach (rysunek jest niejasny w tekście źródłowym).

Uszczelniacze i Środki Do Zabezpieczania Gwintów

Podczas montażu należy stosować odpowiednie uszczelniacze i środki do zabezpieczania gwintów, aby zapewnić trwałość i szczelność połączeń:

• JCB High Strength Threadlocker: Płyn blokujący o wysokiej wytrzymałości do stosowania z elementami gwintowanymi.
• JCB Retainer (High Strength): Do wszystkich części mocujących, które prawdopodobnie nie będą demontowane, oraz do złączek hydraulicznych o średnicy do 25 mm.
• JCB Threadlocker: Do gwintów sita ssawnego.
• JCB Threadlocker & Sealer: Płyn blokujący o średniej do wysokiej wytrzymałości. Należy stosować go na gwintach po oczyszczeniu sit.
• JCB Threadseal: Uszczelniacz gwintów o średniej wytrzymałości (do śrub z łbem, które są ponownie używane).
• Clayton System Seal SC1251: Uszczelniacz gwintów używany głównie do adapterów węży układu hamulcowego pneumatycznego.
• JCB Clear Silicone Sealant: Do uszczelniania szklanych połączeń doczołowych.

Przed użyciem klejów należy je podgrzać. Nie są dostarczane z wtyczką.

Przygotowanie Maszyny do Pracy

Identyfikacja Maszyny

Każda maszyna posiada tabliczkę z numerem seryjnym umieszczoną w pozycji X. Numer identyfikacyjny pojazdu (VIN) zawiera takie informacje jak maksymalna masa pojazdu (E) i kod roku (H).

Ważne: Jeśli wymieniana jest cała jednostka, numer seryjny na tabliczce będzie błędny. Należy go poprawić, usuwając stary numer.

Zabezpieczenie Maszyny

Przed przystąpieniem do jakichkolwiek prac pod maszyną, należy ją odpowiednio zabezpieczyć:

1. Zaparkuj maszynę na równym i twardym podłożu.
2. Zaciągnij hamulec postojowy.
3. Opuść wszystkie zamontowane narzędzia do ziemi.
4. Zatrzymaj silnik i wyjmij kluczyk rozruchowy.
5. Odłącz akumulator, aby zapobiec przypadkowemu uruchomieniu.
6. Zablokuj koła, aby uniemożliwić ruch maszyny.

Drenaż Oleju ze Skrzyni Biegów

Przed demontażem skrzyni biegów należy spuścić olej:

1. Zaparkuj maszynę na równym i twardym podłożu. Zaciągnij hamulec postojowy. Zatrzymaj silnik.

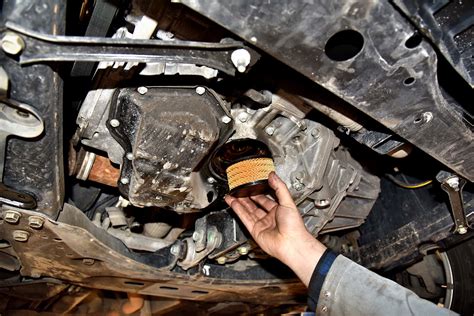

2. Umieść odpowiedni pojemnik (o pojemności ok. 92,5 litra / 20,3 galona UK / 24,4 galona US) pod korkiem spustowym B.
3. Odkręć korek spustowy i pozwól, aby olej spłynął.
4. Po spuszczeniu oleju, wyczyść filtry za pomocą odpowiedniego rozpuszczalnika. Następnie nałóż JCB Threadlocker and Sealer na gwinty korka spustowego i zamontuj go ponownie.
5. Upewnij się, że używany jest płyn o prawidłowej specyfikacji. Nieprawidłowy płyn może uszkodzić system.

Demontaż Skrzyni Biegów

Elementy Wstępne (PTO, sprzęgła)

Demontaż skrzyni biegów zazwyczaj wymaga usunięcia kilku powiązanych komponentów:

1. Zawsze należy nosić okulary ochronne podczas demontażu zespołów zawierających elementy pod ciśnieniem sprężyn.
2. Użyj narzędzia 892100812, aby zapobiec obracaniu się jarzma 4 i usuń nakrętkę zabezpieczającą 2 oraz podkładkę 3.
3. Odkręć korek 8 i podkładkę uszczelniającą 9. Usuń pierścień zabezpieczający 10.
4. Wyciągnij tłok hamulca WOM 13 i klocek hamulcowy 14.
5. Usuń tarcze cierne/przeciwne sprzęgła. Dla przedniego pakietu sprzęgła jest dziesięć tarcz ciernych 20 i dziewięć tarcz przeciwnych 21, a dla tylnego pakietu sprzęgła dwanaście tarcz ciernych 20 i jedenaście tarcz przeciwnych 21. Muszą one być trzymane razem w kompletach.
6. Umieść zespół sprzęgła w prasie, aby ścisnąć sprężynę tłoka 26, używając odpowiedniego narzędzia sterowanego prasą, jak pokazano na Y (lub narzędzia o numerze katalogowym 892/00916, jeśli prasa nie jest dostępna), a następnie usuń pierścień zabezpieczający 24.
7. Uderz wał sprzęgła w kawałek aluminium (lub drewna), aby usunąć tłok 27.

Demontaż Zespołu Skrzyni Biegów

Procedura demontażu zespołu skrzyni biegów obejmuje następujące kroki:

• Usuwanie i wymiana zespołu skrzyni biegów.
• Demontaż i montaż wałka wejściowego i wyjściowego.
• Demontaż i montaż wału głównego i wałka pośredniego.

Rozbiórka i Montaż Skrzyni Biegów

Rozbiórka Sprzęgła WOM (Wału Odbioru Mocy)

Procedura obejmuje demontaż i montaż sprzęgieł WOM (Power Take Off Clutches), zarówno dla maszyn do numeru 636000, jak i od numeru 636001. Proces ten dotyczy wszystkich maszyn.

Rozbiórka Sprzęgła Głównego

Wymiana, inspekcja i montaż głównego sprzęgła napędowego (Main Drive Clutch). Ponadto, demontaż, montaż i regulacja pompy oraz serwa sprzęgła głównego.

Wał Wejściowy i Wyjściowy

Usuwanie i wymiana przedniej uszczelki olejowej oraz wału wejściowego. Wały wejściowe i wyjściowe wymagają demontażu i montażu, co różni się w zależności od numeru maszyny (do 636000 i od 636001).

Wał Główny i Wałek Pośredni

Demontaż i montaż wału głównego i wałka pośredniego. Specyfikacje skrzyni biegów (np. Y04041, Y04141, Y04198, Y05100) mogą wpływać na konkretne procedury.

Ustawienie Napięcia Wstępnego Łożysk

Kluczowym elementem montażu jest ustawienie napięcia wstępnego łożysk wałka pośredniego (Layshaft Bearing Preload Setting).

Zespoły Synchronizatorów

Demontaż i montaż zespołu synchronizatora dla skrzyni zakresowej (Range Gearbox Typical Syncromesh). Sprawdzenie uszkodzeń lub zniekształceń łożysk igiełkowych.

Wymiana Uszczelek i Łożysk

Wymiana pierścieni uszczelniających PTFE oraz sprawdzanie łożysk igiełkowych pod kątem uszkodzeń lub zniekształceń. Czyszczenie sita ssawnego i stosowanie odpowiednich uszczelniaczy.

Montaż Skrzyni Biegów

Montaż skrzyni biegów jest odwrotnością procedury demontażu. Należy dokładnie przestrzegać momentów dokręcania i używać odpowiednich uszczelniaczy. Połączenia hydrauliczne należy zaślepić, aby zapobiec nadmiernej utracie płynu hydraulicznego i wnikaniu brudu.

Testy Po Wymianie

Po zakończeniu montażu skrzyni biegów i wszystkich powiązanych komponentów, należy przeprowadzić szereg testów, aby upewnić się, że system działa prawidłowo i bezpiecznie:

• Testowanie układu powietrza hamulcowego: Układ musi działać prawidłowo, zanim maszyna zostanie uruchomiona.
• Sprawdzenie poziomów płynów: Upewnij się, że poziomy wszystkich płynów (w tym oleju przekładniowego i hydraulicznego) są zgodne ze specyfikacją.
• Testowanie ciśnienia sprzęgła napędu 4WD: Należy przeprowadzić test ciśnienia sprzęgła napędu na cztery koła.
• Sprawdzenie działania: Uruchom maszynę i przeprowadź krótką jazdę testową na bezpiecznym, płaskim terenie. Sprawdź, czy wszystkie biegi włączają się płynnie, czy nie ma nietypowych hałasów ani wibracji.
• Kontrola wycieków: Po uruchomieniu maszyny należy dokładnie sprawdzić wszystkie połączenia pod kątem wycieków.

Wskazówki i Dane Techniczne

Ustawienia Momentów Dokręcania

Gdzie moment dokręcania podany jest jako pojedyncza wartość, może on być zmieniony o plus minus 3%. Niektóre zewnętrzne elementy złączne w maszynach Fastrac są montowane z wykorzystaniem ulepszonego typu wykończenia odpornego na korozję, np. cynkowego i żółtego złotego ('Z') lub Dacromet ('D'). Śruby Dacromet, ze względu na ich wysoką odporność na korozję, są stosowane w miejscach, gdzie może wystąpić rdza.

Używaj wyłącznie wartości podanych, gdy w tekście nie podano konkretnego momentu dokręcania. Zawsze stosuj się do podanych wartości.

Specyfikacje Płynów i Smarów

Łączna pojemność układu hydraulicznego zależy od używanego wyposażenia. Należy pamiętać, że konieczne jest użycie płynu o prawidłowej specyfikacji.

• Smary: Do punktów smarowania należy używać smaru JCB HP Grease Lithium complex NLGI No. 2. Smarowanie powinno być wykonywane za pomocą smarownicy. 2-3 naciśnięcia smarownicy powinny wystarczyć. Kontynuuj smarowanie, aż świeży smar pojawi się w połączeniu.

Informacje o instrukcji serwisowej

Niniejszy artykuł stanowi skondensowaną informację z obszernej, 677-stronicowej instrukcji serwisowej. Kompletna instrukcja serwisowa dla modeli JCB Fastrac 125, 135, 145, 150, 155, 185 zawiera szczegółowe schematy elektryczne, diagramy, rzeczywiste ilustracje zdjęciowe oraz schematy. Instrukcja jest podzielona na różne sekcje, takie jak: Informacje Ogólne, Bezpieczeństwo i Pielęgnacja, Konserwacja Rutynowa, Układ Elektryczny, Sterowanie, Hydraulika, Układ Hamulcowy, Układ Kierowniczy, Zawieszenie i Silnik. Sekcja F poświęcona jest w całości skrzyni biegów i zawiera szczegółowe procedury demontażu, montażu, regulacji i rozwiązywania problemów.

W przypadku samodzielnych napraw zaleca się zapoznanie z pełną instrukcją serwisową, która pozwala na wyszukiwanie konkretnych informacji i wydrukowanie tylko potrzebnych stron.
