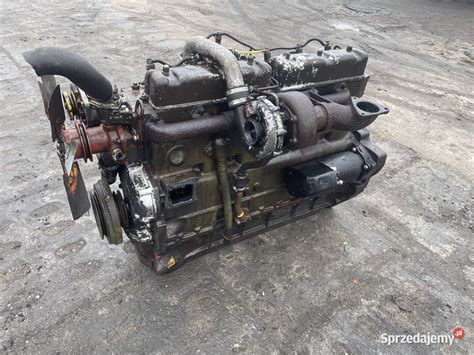

Wymiana uszczelki pod głowicą w ciągniku Ursus 1012

Decyzja o przeprowadzeniu remontu jednostki napędowej często podyktowana jest jej słabą kondycją. Niewielkie zaniedbania mogą prowadzić do poważnych awarii, których naprawa wiąże się ze znacznymi kosztami. Wymiana uszczelki pod głowicą to jedna z najbardziej wymagających operacji serwisowych przy silniku, ale jej prawidłowe wykonanie jest kluczowe dla dalszej, bezproblemowej eksploatacji.

Znaczenie prawidłowej kondycji silnika

Kondycja jednostki napędowej ma bezpośredni wpływ na wydajność i żywotność ciągnika. Obserwacja sygnałów wysyłanych przez silnik pozwala na wczesne wykrycie problemów i uniknięcie kosztownych awarii.

Symptomy zużycia jednostki napędowej

Zużywanie dużych ilości oleju, przegrzewanie się, utrata mocy czy zwiększone zużycie paliwa to sygnały, że żywot silnika dobiega końca. Jednostka napędowa na skutek zużycia układu korbowo-tłokowego spala duże ilości oleju silnikowego i ma duże przedmuchy spalin do skrzyni korbowej. To z kolei prowadzi do osadzania laków i sadzy na wewnętrznych elementach motoru.

Obserwując spaliny wydobywające się z tłumika, można wyczytać wiele o stanie technicznym silnika. Podczas normalnej pracy w pełni sprawnego silnika spaliny wydobywające się z tłumika powinny być bezbarwne i idealnie przejrzyste. Najczęściej w starszych i mocno już wyeksploatowanych silnikach spaliny przyjmują kolor błękitno-niebieski, na skutek przedostawania się oleju smarującego do komór spalania. Na ogół olej przenika do wnętrza w wyniku zużycia pierścieni tłokowych i tulei cylindrowych. Normalnym zjawiskiem jest chwilowe zwiększenie dymienia silnika doładowanego podczas gwałtownego dodania gazu, co jest skutkiem bezwładności wirnika turbosprężarki.

Diagnostyka „wydmuchanej” uszczelki pod głowicą

Przepalona uszczelka głowicy to usterka, która potrafi udawać wiele innych problemów: od „znikającego” płynu chłodniczego, przez biały dym, aż po spadek mocy i przegrzewanie. Z mojego doświadczenia wynika, że objawy rzadko pojawiają się wszystkie naraz. Najczęściej jest to połączenie objawów: ubywa płynu, układ robi nadciśnienie, widać bąblowanie, pojawia się biały dym lub spada moc.

Klasyczne objawy

• Biały dym z rury wydechowej: To klasyczny objaw. Białe spaliny mogą być zwiastunem większych kłopotów z silnikiem. Za taki kolor odpowiedzialna jest nagromadzona w spalinach para powstała z wody lub płynu chłodniczego przedostającego się do wnętrza silnika. W większości przypadków winę za taki stan rzeczy ponosi uszczelka głowicy. Za całkowicie niegroźne można natomiast uznać białe zabarwienie spalin, które niekiedy obserwujemy w chłodny dzień bezpośrednio po uruchomieniu silnika.
• „Masło” pod korkiem wlewu oleju: Jasna, kremowa emulsja na korku lub bagnecie to dowód na mieszanie się płynu chłodniczego z olejem silnikowym.
• Płyn chłodniczy w oleju (lub odwrotnie): Olej w zbiorniczku wyrównawczym tworzy tłuste, czarne plamy, a cały płyn staje się mętny.
• Wzrost ciśnienia w układzie chłodzenia: Spaliny przedostające się do układu chłodzenia powodują wzrost ciśnienia, co może prowadzić do nadciśnienia w układzie i bąblowania w zbiorniczku wyrównawczym.

Metody weryfikacji

Zanim zdecydujesz się na demontaż połowy silnika, warto potwierdzić diagnozę. To najpewniejsza i najszybsza metoda diagnostyczna. Polega ona na zastosowaniu specjalnego testera, który można kupić w sklepach motoryzacyjnych za kilkadziesiąt złotych. Jeśli spaliny (a wraz z nimi dwutlenek węgla) przedostają się do układu chłodzenia, płyn reakcyjny zmieni kolor (zazwyczaj z niebieskiego na żółty lub zielony).

Dokładna inspekcja wizualna płynów eksploatacyjnych to podstawa. Sprawdź, czy płyn w zbiorniczku wyrównawczym płynu chłodniczego jest klarowny. Powąchaj płyn w zbiorniczku (na zimnym silniku) - zapach spalin może wskazywać na problem.

Przygotowanie do wymiany uszczelki

Udana wymiana uszczelki głowicy to nie tylko zdjęcie głowicy i włożenie nowej uszczelki. Kluczowe są: potwierdzenie usterki, stan układu chłodzenia (termostat, pompa wody), czystość i płaskość powierzchni oraz poprawny moment i kolejność dokręcania śrub.

Decyzja: samodzielnie czy u mechanika?

Samodzielna wymiana jest możliwa, ale wymaga zaawansowanych umiejętności mechanicznych, specjalistycznych narzędzi oraz cierpliwości i skrupulatności. Błędna decyzja może kosztować Cię nie tylko pieniądze, ale i cały silnik. Jeśli po przeczytaniu tego poradnika czujesz choćby cień niepewności, zaufaj wiedzy i doświadczeniu profesjonalnego mechanika.

Koszt wymiany uszczelki w warsztacie waha się od 1500 zł w przypadku prostych silników (np. 8-zaworowych) do ponad 5000 zł w skomplikowanych jednostkach V6/V8. Robocizna to największa część kwoty; mechanik potrzebuje od 8 do nawet 20 godzin, w zależności od skomplikowania silnika. Do tego dochodzi obróbka głowicy (planowanie płaszczyzny to koszt rzędu 150-300 zł) oraz często sprawdzenie szczelności.

Niezbędne narzędzia i środki

Do przeprowadzenia wymiany uszczelki pod głowicą potrzebne będą specjalistyczne narzędzia:

• Klucz dynamometryczny: Absolutny numer jeden - bez niego niemożliwe jest prawidłowe dokręcenie śrub głowicy.
• Kątomierz: Często niezbędny do dokręcania śrub kątowo.
• Specjalistyczne nasadki do śrub głowicy: Upewnij się, że masz odpowiednie do modelu Ursus 1012.
• Narzędzia do demontażu osprzętu silnika.
• Środki czyszczące i odtłuszczające.
• Nowa uszczelka pod głowicą (najlepiej renomowanego producenta).
• Nowe śruby głowicy (jednorazowe, nigdy nie używaj starych).

Przyczyny awarii i ich eliminacja

Jeśli uszczelka padła z powodu przegrzewania, sama wymiana jej nie „wyleczy” problemu. Kluczowe jest usunięcie pierwotnej przyczyny awarii.

• Termostat: Sprawny termostat stabilizuje temperaturę. Przed demontażem głowicy warto sprawdzić jego działanie.
• Pompa wody: Odpowiada za obieg płynu chłodniczego. Jej niesprawność może prowadzić do przegrzewania.
• Układ chłodzenia: Sprawdź szczelność układu, w tym obudowy termostatu. Oceń stan kanałów wodnych (korozja, osad) w głowicy i bloku.

Procedura wymiany uszczelki pod głowicą

Poniższa instrukcja ma charakter ogólny. Detale (np. kolejność demontażu, momenty dokręcania) zawsze bierz z instrukcji serwisowej konkretnego silnika Ursus 1012.

Bezpieczeństwo i demontaż osprzętu

Prace wykonuj na zimnym silniku. Odpuszczanie śrub na gorącym może zdeformować elementy, a praca przy płynie pod ciśnieniem grozi poparzeniem.

1. Ustaw ciągnik na równej powierzchni.
2. Odłącz akumulator.
3. Demontuj systematycznie wszystko, co blokuje dostęp do głowicy. Będą to m.in.: układ dolotowy, filtry, przewody, cewki zapłonowe, kolektor ssący i wydechowy. Rób zdjęcia na każdym etapie i opisuj wszystkie odłączane wtyczki i śruby! Przed demontażem zrób zdjęcia i oznaczenia: przewody, kolejność elementów, ustawienia.
4. Ustaw rozrząd: Ustaw wał korbowy i wałki rozrządu w pozycjach serwisowych (na znaki) i załóż blokady rozrządu. To krytyczny moment - pomyłka grozi kolizją tłoków z zaworami.

Demontaż głowicy

5. Odkręcanie śrub: Śruby głowicy muszą być odkręcane w odpowiedniej kolejności - zazwyczaj odwrotnej do kolejności dokręcania (od zewnątrz do środka, „na ślimaka”). Poluzuj każdą śrubę o 1/4 obrotu, potem o kolejne 1/4, aż będą luźne.
6. Zdjęcie głowicy: Gdy wszystkie śruby są wykręcone, delikatnie podważ głowicę. Czasem jest „przyklejona” i wymaga lekkiego uderzenia gumowym młotkiem. Nigdy nie wkładaj śrubokręta między głowicę a blok! Podnoś ją pionowo do góry.

Ocena uszkodzeń i czyszczenie powierzchni

7. Ocena uszkodzeń: Obejrzyj starą uszczelkę. Miejsce jej „wydmuchania” często jest widoczne jako czarny, okopcony ślad. Sprawdź płaskość głowicy liniałem i szczelinomierzem. Oceń stan kanałów wodnych (korozja, osad).
8. Czyszczenie: Dokładnie oczyść powierzchnię bloku silnika z resztek starej uszczelki, bez rysowania powierzchni. Użyj niemetalowego skrobaka i chemii. Powierzchnia musi być idealnie czysta i gładka jak lustro.

Obowiązkowe planowanie głowicy

To obowiązkowy etap naprawy. Planowanie głowicy to proces obróbki mechanicznej (frezowania lub szlifowania) powierzchni styku głowicy z blokiem silnika w celu uzyskania idealnej płaskości. Jest to absolutnie konieczne, ponieważ jeśli głowica ma odkształcenie, ślady przedmuchu, przegrzewanie w historii lub nierówną powierzchnię, planowanie jest rozsądną inwestycją. Ten etap oddajesz w ręce specjalistycznego warsztatu. Głowica zostanie sprawdzona pod kątem szczelności i splanowana. To jest moment, w którym warto zdecydować: czy robisz tylko uszczelkę, czy przy okazji serwisujesz głowicę (zawory, prowadnice).

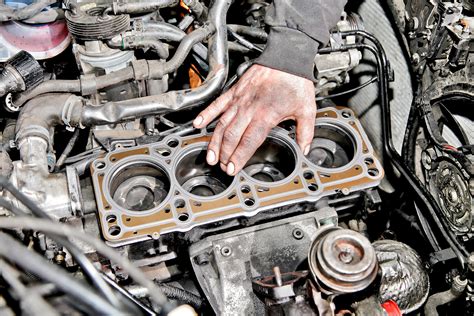

Montaż nowej uszczelki i dokręcanie głowicy

9. Przygotowanie: Upewnij się, że powierzchnia bloku jest idealnie czysta i odtłuszczona. Dobierz odpowiednią uszczelkę (np. renomowanego producenta).
10. Montaż uszczelki: Połóż nową uszczelkę na bloku silnika. Zwróć uwagę na oznaczenia „TOP” lub „OBEN”, aby zamontować ją właściwą stroną do góry.
11. Dokręcanie śrub: To najważniejszy moment. Wkręć ręcznie nowe śruby (lekko posmarowane olejem na gwincie i podkładce). Pamiętaj, śruby głowicy są śrubami sprężystymi, które podczas dokręcania ulegają trwałemu rozciągnięciu, dlatego zawsze używaj nowych śrub. Następnie, używając klucza dynamometrycznego i kątomierza, dokręcaj je zgodnie z procedurą serwisową dla Ursusa 1012. Powyższe wartości są tylko przykładem! Największy błąd to dokręcanie „na wyczucie” lub bez kolejności czy w jednym podejściu. Kolejność dokręcania zawsze bierz z instrukcji/serwisówki konkretnego silnika. Moment dokręcania i ewentualne dociąganie „po rozgrzaniu” zależą od typu śrub i konstrukcji.

Montaż pozostałego osprzętu

Po dokręceniu głowicy możesz przystąpić do montażu reszty osprzętu w odwrotnej kolejności do demontażu. Pamiętaj o zdjęciach i oznaczeniach, które zrobiłeś wcześniej.

Najczęstsze błędy podczas wymiany

Z mojego wieloletniego doświadczenia wiem, że największym wrogiem amatora jest pośpiech i chęć pójścia na skróty.

• Brak planowania głowicy: Najczęstszy i najdroższy błąd. Jest to absolutnie niezalecane, a wręcz obowiązkowe.
• Ponowne użycie starych śrub: Śruby głowicy są jednorazowe. Jeśli są rozciągnięte, skorodowane, z uszkodzonym gwintem albo producent przewiduje wymianę, nie oszczędzaj na nich.
• Nieprawidłowe dokręcanie: Dokręcanie „na wyczucie” lub bez zachowania właściwej kolejności i momentów obrotowych.
• Niedokładne czyszczenie powierzchni: Resztki starej uszczelki lub brud mogą spowodować nieszczelność nowej uszczelki.

Postępowanie po wymianie uszczelki

Pierwsze uruchomienie i dotarcie

Po złożeniu nie odpalaj od razu „do pracy”.

1. Obróć kilkukrotnie wałem korbowym za pomocą klucza, aby upewnić się, że nie ma żadnych oporów mechanicznych.
2. Podłącz akumulator.
3. Uruchom silnik, ale niech pracuje tylko przez kilkanaście sekund. Sprawdź, czy nie ma wycieków.
4. Uruchom silnik ponownie i pozwól mu pracować na biegu jałowym, aż osiągnie temperaturę roboczą. Obserwuj wskaźniki.
5. Przez pierwsze kilkaset kilometrów unikaj gwałtownego przyspieszania i wysokich obrotów. Daj nowej uszczelce czas na „ułożenie się”.

Obowiązkowa regulacja zaworów

Po zdjęciu i założeniu głowicy regulacja luzów zaworowych jest obowiązkowa.

Kontrola układu chłodzenia

Sprawdź szczelność układu, poprawność odpowietrzenia, działanie termostatu i pompy. Nieszczelności (np. w obudowie termostatu) mogą być przyczyną kolejnych problemów.

Wymiana płynów eksploatacyjnych

Tak, wymiana płynów eksploatacyjnych jest obowiązkowa. Podczas awarii i naprawy do układu smarowania mógł dostać się płyn chłodniczy lub inne zanieczyszczenia, a płyn chłodniczy wymaga uzupełnienia lub wymiany.

Koszty wymiany i remontu silnika

Wymiana uszczelki pod głowicą, choć kosztowna, jest często niezbędna. W przypadku bardziej rozległych uszkodzeń silnika, koszty mogą znacznie wzrosnąć. Przykładowo, szlif wału i osiowanie bloku to koszt 700-1000 zł, panewki główne ~250 zł + korbowodowe ~150 zł, regeneracja korbowodów ~40 zł (nowe ok. 100 zł), komplety naprawcze ~300 zł na cylinder. Do tego dochodzą uszczelki i inne elementy (np. pompa olejowa, wałek rozrządu, koła rozrządu, klawiatura, czy nowy wał korbowy lub nowy blok silnika itp.) w zależności od potrzeb oraz robocizna mechanika.

Jeśli ciśnienie oleju trzymało, a panewek nie powydzierało w jakiś dziwny sposób (np. przez krzywy wał), to może warto wymienić samą „górę”, ewentualnie podłożyć nowe panewki. Wymiana uszczelki to dobra okazja, żeby „wyprostować” układ chłodzenia i połączenia.
