Praca maszyn rolniczych i drogowych w zróżnicowanych warunkach atmosferycznych, zwłaszcza podczas wilgotnej pogody, niesie ze sobą ryzyko zasysania nadmiaru wilgoci do układu wlotu powietrza. Zjawisko to jest szczególnie częste w pojazdach drogowych pracujących przy dużej prędkości w deszczu. Wilgoć w układzie dolotowym może prowadzić do szeregu niepożądanych skutków, takich jak wyższe odczyty oporu, tworzenie się błota z resztek pyłu, blokowanie zaworów ewakuacyjnych, nasycenie mediów filtracyjnych, a w skrajnych przypadkach korozja lub uszkodzenie układu dolotowego.
Aby zminimalizować lub wyeliminować negatywny wpływ wilgotnej pogody, istnieje kilka rozwiązań. W przypadku pojazdów drogowych skuteczne mogą być filtry typu Air Ram, które pomagają wyeliminować znaczną część nadmiaru wody podczas zasysania powietrza. Dla sprzętu terenowego zaleca się stosowanie wysokiej jakości zaślepek typu raincap lub eliminatorów wilgoci, które mogą usunąć do 80% wilgoci z powietrza dolotowego. Separatory liniowe, montowane przed filtrem powietrza, również usuwają do 80% wilgoci (a w warunkach suchych nawet do 70% pyłu) i są odpowiednie zarówno dla pojazdów drogowych, jak i terenowych. Inną opcją jest instalacja liniowego eliminatora wilgoci, umieszczanego poziomo przed filtrem powietrza. Warto zaznaczyć, że te urządzenia redukujące wilgoć zazwyczaj nie posiadają ruchomych części i wymagają minimalnej konserwacji, polegającej na okresowych kontrolach podczas serwisowania.
Objawy problemów z filtrem powietrza w ciągnikach
Silnik spalinowy w maszynach rolniczych, takich jak ciągniki, kombajny czy ładowarki, każdego dnia jest narażony na działanie licznych zanieczyszczeń unoszących się w powietrzu. Pył, kurz, resztki roślinne czy cząstki gleby mogą przedostać się do jednostki napędowej przez układ dolotowy. Nowoczesne maszyny wyposażone są w skuteczne filtry powietrza, które stanowią pierwszą i najważniejszą barierę ochronną dla silnika. Czyste powietrze jest niezbędne do prawidłowej pracy silnika, a w środowisku polowym zagrożenie dla układu dolotowego występuje niemal bez przerwy. W nowoczesnych jednostkach napędowych, zwłaszcza spełniających normy emisji Stage V, niskie tolerancje montażowe oraz precyzyjne układy wtryskowe i doładowania sprawiają, że nawet niewielka ilość zanieczyszczeń może doprowadzić do kosztownych uszkodzeń.
Choć filtr powietrza bywa traktowany jako niewielki komponent, jego stan ma bezpośredni wpływ na osiągi, spalanie i żywotność silnika. Zanim dojdzie do poważnej awarii, maszyna zazwyczaj wysyła operatorowi wyraźne sygnały ostrzegawcze. Jednym z najbardziej charakterystycznych objawów problemów z układem dolotowym jest pojawienie się czarnego dymu wydobywającego się z układu wydechowego. W silnikach wysokoprężnych prawidłowe spalanie wymaga precyzyjnej proporcji mieszanki powietrzno-paliwowej. Gdy do silnika trafia zbyt mało powietrza przy niezmienionej dawce paliwa, dochodzi do spalania niecałkowitego. Należy jednak pamiętać, że czarny dym nie zawsze jest winą układu paliwowego; często problem leży po stronie układu dolotowego, a konkretnie niedrożnego filtra powietrza.
Drugim ważnym objawem sugerującym problemy z filtracją powietrza są nagłe spadki mocy silnika, szczególnie podczas pracy w trudnych warunkach lub z dużym obciążeniem. Jest to bezpośrednio związane z ograniczonym dopływem powietrza do komory spalania. Zapchany filtr powietrza znacząco ogranicza przepływ powietrza, uniemożliwiając tym samym zapewnienie odpowiednich warunków do spalania paliwa. Spadek mocy może być stopniowy lub nagły, w zależności od stopnia zapchania filtra.
Jednym z mniej oczywistych, ale równie istotnych sygnałów problemów z filtrem powietrza jest wzrost zużycia paliwa. Gdy filtr jest zapchany, sterownik silnika otrzymuje informację o niedostatecznym dopływie powietrza. W odpowiedzi układ sterowania może modyfikować parametry wtrysku paliwa, aby utrzymać działanie silnika, co prowadzi do zwiększenia jego ilości w mieszance. W zależności od stopnia zapchania filtra, wzrost zużycia paliwa może sięgać nawet 10-20 procent, co stanowi realne straty finansowe, zwłaszcza w przypadku maszyn pracujących wiele godzin dziennie w intensywnym zapyleniu.
Kolejnym objawem, którego nie należy ignorować, są nietypowe dźwięki dochodzące z okolic turbosprężarki. Operatorzy opisują je najczęściej jako gwizd, świst lub wycie, nasilające się podczas zwiększania obciążenia silnika. Gdy filtr powietrza stawia zbyt duży opór, w układzie dolotowym powstaje znaczne podciśnienie. Turbosprężarka próbuje zassać odpowiednią ilość powietrza, jednak niedrożny filtr uniemożliwia prawidłowy przepływ. W skrajnych przypadkach nadmierne podciśnienie może doprowadzić do deformacji wkładu filtrującego lub nawet jego częściowego wciągnięcia do przewodu dolotowego, co stanowi bezpośrednie zagrożenie dla łopatek turbosprężarki i całego silnika.
Diagnostyka problemów z filtrem powietrza
Oprócz najbardziej charakterystycznych objawów, takich jak dymienie, spadki mocy czy hałas turbiny, maszyna może sygnalizować problemy z filtracją powietrza w mniej oczywisty sposób. Choć objawy te nie zawsze jednoznacznie wskazują na filtr powietrza, warto uwzględnić go w pierwszej kolejności podczas diagnostyki polowej. Diagnostyka ta nie wymaga specjalistycznych narzędzi ani zaawansowanej wiedzy serwisowej.
Pierwszym krokiem powinno być sprawdzenie wskaźnika zapchania filtra, jeśli maszyna jest w niego wyposażona. Wskaźnik ten reaguje na rzeczywisty spadek przepustowości filtra, a nie na jego wygląd zewnętrzny. Następnie warto zajrzeć do obudowy filtra i ocenić stan wkładu. Ważne jest również uwzględnienie warunków pracy - intensywne zapylenie podczas orki, siewu czy zbioru plonów znacząco skraca żywotność filtra.
Zlekceważenie pierwszych objawów problemów z układem dolotowym może prowadzić do poważnych konsekwencji. Koszt regularnej wymiany filtra jest niewspółmiernie niski w porównaniu z kosztami naprawy silnika czy turbiny. Problemy z filtracją powietrza rzadko pojawiają się nagle; zdecydowanie częściej maszyna stopniowo wysyła sygnały ostrzegawcze, które można zauważyć podczas codziennej pracy w polu. Czarny dym z wydechu, spadki mocy pod obciążeniem, wzrost zużycia paliwa czy nietypowe dźwięki turbosprężarki to objawy, których nie należy ignorować. Świadoma diagnostyka polowa, oparta na obserwacji zachowania silnika oraz regularnej kontroli filtra powietrza, pozwala wykryć problem na wczesnym etapie, co umożliwia uniknięcie kosztownych napraw, przestojów w pracy i utraty wydajności maszyny w kluczowych momentach sezonu.
Co się dzieje, gdy filtr powietrza zamoknie?
Jeśli filtr powietrza w pojeździe ulegnie zawilgoceniu, silnik nie będzie działał optymalnie, ponieważ woda zajmie przestrzeń przeznaczoną do przepływu powietrza. Jednakże, jeśli silnik pracuje wystarczająco długo, niewielka ilość wilgoci zazwyczaj nie zaszkodzi samochodowi ani silnikowi. W normalnych warunkach, ciepło generowane przez pracujący silnik oraz duża ilość zasysanego tlenu są wystarczające do odparowania niewielkich ilości wody. Nasze samochody są projektowane tak, aby niewielka ilość deszczu lub wody z kałuż mogła dostać się pod maskę bez większych problemów.
Jednakże, sytuacja zmienia się, gdy filtr powietrza staje się nadmiernie mokry. W takim przypadku wydajność silnika spada, szczególnie przy dużych prędkościach. Silnik musi pracować ciężej, aby wygenerować tę samą ilość mocy. Co gorsza, zamoczony filtr powietrza może spowodować pewne szkody, na przykład zwarcie czujnika masowego przepływu powietrza (MAF). Aby uniknąć problemów z mokrym filtrem powietrza, należy być świadomym jego objawów.
Objawy mokrego filtra powietrza
Mokry filtr powietrza generalnie zmniejsza wydajność silnika - im bardziej jest mokry, tym bardziej zauważalna jest utrata mocy. Główne objawy zawilgocenia filtra powietrza obejmują:
- Przerwy w zapłonie silnika
- Nierówna praca na biegu jałowym
- Trudności z uruchomieniem silnika
- Kaszel lub wibracje silnika podczas pracy
- Zmniejszona moc
- Zapach benzyny
Objawy te wynikają z faktu, że mokry filtr powietrza ogranicza ilość powietrza dostającego się do silnika. Co ciekawe, objawy mokrego filtra powietrza są bardzo podobne do objawów brudnego lub zatkanego filtra. Jeśli filtr powietrza często się zamoczy, może to doprowadzić do jego zatkania.
W przypadku podejrzenia problemów z mokrym filtrem powietrza, można przeprowadzić test: uruchomić silnik, aby usunąć wodę z cylindrów, a następnie wymienić świece zapłonowe i sprawdzić, czy problem ustąpił po wyschnięciu. Jeśli samochód odpali, filtr powietrza prawdopodobnie nie był głównym problemem, chyba że wlot powietrza był całkowicie zalany.
Rodzaje filtrów powietrza w ciągnikach
Filtr powietrza w ciągniku to element, o którym często zapominamy, nie zdając sobie sprawy z jego istotnej roli w zapewnieniu prawidłowej pracy silnika. Jego awaria może prowadzić do kosztownych remontów silnika.
Filtr powietrza mokry
Zastosowanie mokrego filtra powietrza w ciągnikach zostało zaczerpnięte z motoryzacji. Jego budowa zazwyczaj obejmuje obudowę w kształcie walca z doczepianą od spodu miską. Wnętrze kryje jeden lub więcej wkładów filtrujących wykonanych z materiałów takich jak drucik, plastik czy gąbka o różnym stopniu gęstości. Zwieńczeniem tego typu filtra jest monocyklon - filtr wstępny, który wychwytuje i odrzuca grube frakcje zanieczyszczeń. Monocyklon, dzięki łopatkom, wprowadza zasysane powietrze w ruch wirowy, co ułatwia separację piachu i cięższych zanieczyszczeń. W misce filtra znajduje się olej (najczęściej silnikowy), który podczas przepływu powietrza rozbryzguje się, tworząc mgłę olejową. Pomniejsze zanieczyszczenia zawarte w powietrzu topią się w oleju, a następnie strumień powietrza dociera do wkładów filtrujących. W zależności od zapotrzebowania silnika na powietrze, liczba wkładów filtrujących może być różna, a ich gęstość i rodzaj wypełnienia zależą od konstrukcji i specyfikacji silnika.
Opisany rodzaj filtrów, nazywany "mokrym", był stosowany przez wiele lat w ciągnikach takich jak Zetor, Ursus, MTZ, Jumz i T-25 Władymirec. Utrzymany w czystości i właściwie konserwowany układ zapewniał skuteczną filtrację powietrza, pod warunkiem okresowej wymiany wkładów filtrujących i oleju. Brak oleju w misce prowadził do szybkiego zniszczenia wkładów i awarii silnika. Należy pamiętać, że odpalanie ciągnika za pomocą "kopciucha" przy mokrym filtrze powietrza było niedopuszczalne, gdyż żywy ogień doprowadzony do wlotu powietrza mógł spowodować spalenie wkładów filtrujących.

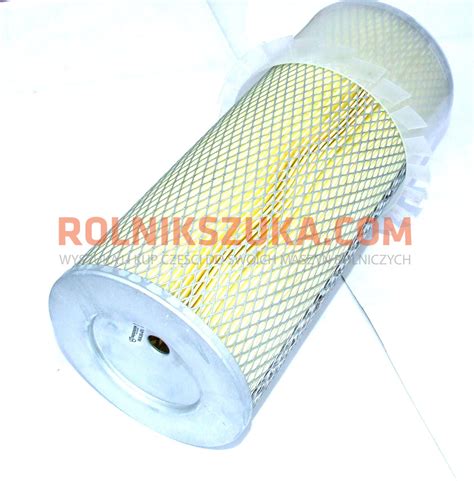

Filtr powietrza suchy
Wprowadzenie europejskich norm dotyczących spalin zmusiło producentów do zaniechania stosowania mokrych filtrów powietrza, głównie ze względu na fakt, że oczyszczone powietrze zawierało porwany olej, który spalając się w silniku, powodował dymienie. Zastosowano rozwiązania znane z motoryzacji - suche filtry powietrza. Są to zazwyczaj wkłady papierowe o różnym stopniu przepustowości, umieszczone w plastikowej lub metalowej obudowie. Często występują w parach: duży wkład wstępny i mniejszy, zwany "bezpiecznikiem". Siatka i gumowane brzegi zabezpieczają wkłady przed zassaniem i zniszczeniem. Walcowaty kształt filtrów maksymalizuje powierzchnię filtracji, co przekłada się na zwiększoną żywotność.
Suche filtry powietrza w ciągnikach są łatwe w utrzymaniu. Wystarczy odpiąć pokrywę obudowy i wyjąć filtry. Można je trzepać i odkurzać, pamiętając o ich wymianie zgodnie z instrukcją użytkowania ciągnika. Zaleca się również odkurzenie wnętrza obudowy filtra, ponieważ w przeciwieństwie do mokrych filtrów, zazwyczaj nie posiadają one monocyklona. Zasysane powietrze wiruje w obudowie wraz z zanieczyszczeniami osadzającymi się wewnątrz tubusu.
Przyczyny przedostawania się wody do układu dolotowego

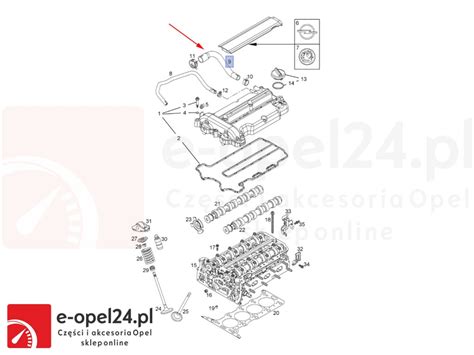

Wspomniany przypadek zasysania wody do filtra powietrza w ciągniku "Pomacałem" wskazuje na potencjalny problem związany z układem odpowietrzenia skrzyni korbowej (odmą). W opisanej sytuacji, po przejechaniu kilkunastu kilometrów, stwierdzono obecność "brudnej wody" na oleju, który był zbyt rzadki i nie miał zapachu benzyny. Zacieki spod obudowy filtra powietrza oraz obecność znacznej ilości "wody" wewnątrz sugerują, że płyn pochodził z tego właśnie układu. Zbiorniczek na osad z obudowy filtra był niemal pusty, a po przedmuchaniu wężyka okazał się drożny. Test wykonany bez puszki filtra powietrza wykazał mżawkę z węża odmy, a przyłożona do niego czysta biała szmata jedynie zamoczyła się, bez śladu brudu.
Pojawia się pytanie o obecność króćca na wężyk na samym dole puszki filtra powietrza, tam gdzie znajduje się otworek do odprowadzania zebranych zanieczyszczeń. W analizowanym przypadku otworek ten nie miał podłączonego wężyka. Dalsza analiza sugeruje, że problem może być związany z działaniem elementu 12021, który prawdopodobnie jest zaworkiem zwrotnym odpowiadającym za odprowadzanie spalin i skroplonej pary z silnika. W opisanym przypadku element ten przepuszczał w stronę filtra powietrza (do góry), podczas gdy, według informacji z zagranicznych forów, powinien blokować przepływ spalin i skroplonej pary do filtra powietrza, czyli działać w przeciwnym kierunku.
Element 12021 powinien posiadać blaszkę, która ułatwia jego prawidłowe zamontowanie. Zazwyczaj jest on montowany blaszką do góry, aby uniemożliwić podnoszenie pokrywy zaworów. Możliwe jest odwrócenie tego elementu, jednak prowadzi to do problemów z przyleganiem pokrywy zaworów do cylindra. Konieczna może być demontaż pokryw zaworów w celu oceny sposobu montażu tych elementów i ich stanu. W przypadku odkształcenia blaszek lub zniszczenia uszczelki gumowej, zaleca się wymianę na nowe części. Warto również rozważyć wymianę uszczelek pod pokrywami zaworowymi.
Inny przypadek dotyczy ciągnika MAN z 2014 roku z przebiegiem 238 tys. km, który stał przez ostatnie dwa lata. Kompresor stale pompuje powietrze, jednak po osiągnięciu 11A ciśnienie nie rośnie, a układ jest pełen wody. Po wymianie sprzęgła kompresora problem nadal występuje, a po odkręceniu osuszacza okazuje się, że jest wszędzie mokro. Wymieniono sprzęgło kompresora, filtr osuszacza, a układ nadal jest mokry. Zmodyfikowana hydraulika i dodatkowy zbiornik paliwa, a także przeniesienie osuszacza za most, mogły wpłynąć na sposób prowadzenia przewodów. Sugeruje się, że przewód między starym a nowym osuszaczem powinien być stalowy, a nie gumowy, co może wpływać na kondensację wody.
Rozwiązania problemów z wilgocią w układzie dolotowym
W przypadku problemów z przedostawaniem się wody do układu dolotowego, niezależnie od jej źródła, kluczowe jest podjęcie odpowiednich kroków zaradczych. Regularna kontrola stanu filtra powietrza, jego obudowy oraz wszystkich połączeń w układzie dolotowym jest niezbędna. W przypadku stwierdzenia nieszczelności w przewodach łączących filtr z kolektorem, należy je dokładnie sprawdzić i w razie potrzeby wymienić. Podobnie, jeśli wykryto pęknięcie w przewodach, należy je wymienić, aby zapewnić szczelność układu.
W przypadku ciągnika z osadem z kurzu w rurze za suchym filtrem powietrza, pomimo regularnego czyszczenia i wymiany filtrów, zaleca się demontaż wszystkich orurowań i dokładne ich wyczyszczenie, np. ropownicą. Następnie należy wszystko dokładnie poskładać i zaciśnij opaski. Nawet jeśli filtr jest nowy, a pojawiają się ślady zanieczyszczeń za nim, może to świadczyć o niewielkich nieszczelnościach lub o tym, że pewna ilość pyłu, niewyczuwalnego dotykiem, dostała się do układu w poprzednim okresie eksploatacji filtra.
W przypadku nadmiernej ilości wody w układzie osuszacza w ciągniku MAN, po wykonaniu podstawowych czynności (wymiana sprzęgła kompresora, filtra osuszacza), należy dokładnie sprawdzić instalację hydrauliczną i sposób jej przeróbki, zwracając uwagę na rodzaj przewodów (stalowe zamiast gumowych) oraz sposób montażu osuszacza. Możliwe, że konieczna jest korekta tej instalacji w celu zapobiegania kondensacji i gromadzeniu się wody.
Warto pamiętać, że żaden filtr nie jest w stanie zatrzymać 100% zanieczyszczeń. Im mniej pyłu dostaje się do silnika, tym dłużej będzie on żył, ponieważ dla silnika najgroźniejszy jest pył, którego nawet nie widać. Dlatego też, oprócz dbałości o filtr powietrza, należy zwracać uwagę na wszystkie elementy układu dolotowego, zapewniając ich szczelność i prawidłowe działanie.
