Uszczelka głowicy wózka widłowego jest kluczowym elementem silnika spalinowego, zapewniającym szczelność między głowicą a blokiem silnika. Jej prawidłowe funkcjonowanie jest niezbędne dla optymalnej pracy jednostki napędowej.
Specyfika Uszkodzenia Uszczelki Głowicy w Wózkach Widłowych
W wózkach widłowych, w porównaniu do samochodów, znacznie częściej diagnozuje się uszkodzenie uszczelki między głowicą a blokiem silnika. Dzieje się tak, mimo że często stosowane silniki spalinowe są modelami wykorzystywanymi wcześniej w samochodach. Muszą one być jednak lekko zmodyfikowane i dopasowane do specyficznej budowy wózka widłowego. Taka zwarta zabudowa ramy skutkuje gorszym chłodzeniem i większym przegrzaniem silnika przez utrudniony przepływ powietrza, co zwiększa ryzyko uszkodzenia uszczelki głowicy.

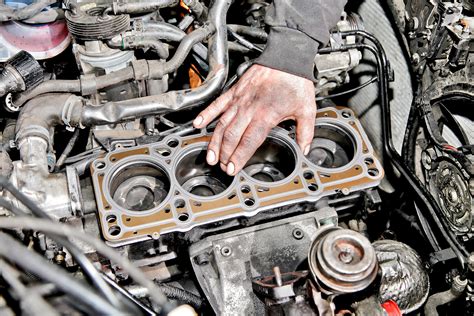

Objawy Uszkodzonej Uszczelki Głowicy
Aby zminimalizować ryzyko uszkodzenia tej istotnej dla całej jednostki napędowej uszczelki, należy szczególnie zwracać uwagę na skuteczność układu chłodniczego. Ciężkie warunki pracy silnika wymagają dobrego chłodzenia i odpowiedniego stanu płynu chłodniczego. Jakie objawy mogą nam zasugerować, że uszczelka jest uszkodzona? Najczęściej występującymi objawami są:
- Niestabilna praca nierozgrzanego silnika.
- Problem z jego uruchomieniem.
- Nadmiar spalin i występowanie białego dymu z rury wydechowej.
- Zwiększający się poziom oleju silnikowego i ubytki płynu chłodzącego.
Dwie ostatnie oznaki oznaczają, że uszczelka jest przepalona między kanalikami olejowymi i chłodzenia. Płyn chłodzenia dostaje się do oleju, miesza się z nim i zostaje spalony w komorze cylindrów, dając charakterystyczne spaliny wydobywające się z rury wydechowej.
Diagnostyka Przed Demontażem

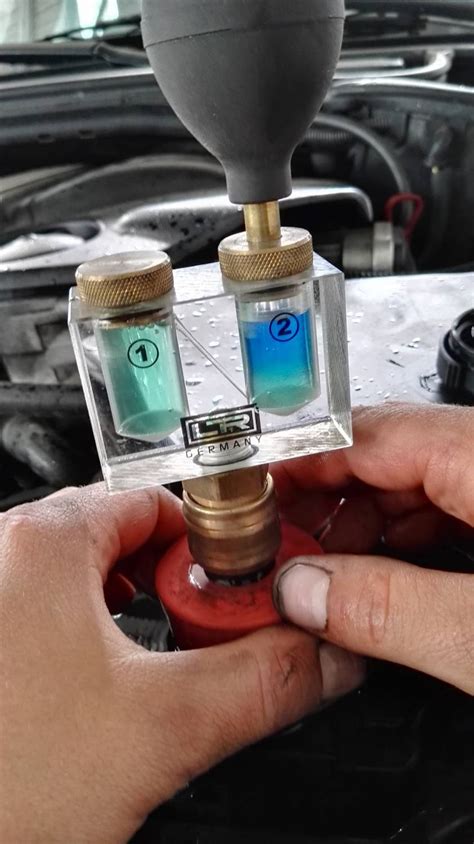

Przed ściągnięciem głowicy z silnika do naprawy należy jeszcze sprawdzić ciśnienie w układzie chłodniczym na pracującym silniku. Można również przeprowadzić test na obecność spalin w płynie chłodzącym za pomocą specjalnego płynu, który zmienia kolor pod wpływem dwutlenku węgla. Te proste kroki diagnostyczne mogą potwierdzić uszkodzenie uszczelki, zanim przystąpimy do kosztownego i czasochłonnego demontażu.
Typy Uszczelek Głowicy i Ich Dobór
W silnikach zastosowanych w wózkach widłowych najczęściej pod głowicami występują uszczelki z miękkiego materiału z metalowymi okuciami oraz uszczelki wykonane z kilku metalowych warstw. W przypadku uszczelek metalowych należy zwrócić uwagę na ich grubość. Rozróżnia się uszczelki przystosowane do fabrycznego montażu, które są cieńsze, oraz te przeznaczone do montażu w remontowanych silnikach, które miały szlifowaną płaszczyznę bloku lub szlifowaną głowicę. Te drugie muszą mieć większą grubość, która utrzyma odpowiednią odległość między tłokami a zaworami.
Przygotowanie do Montażu i Wymiana Śrub

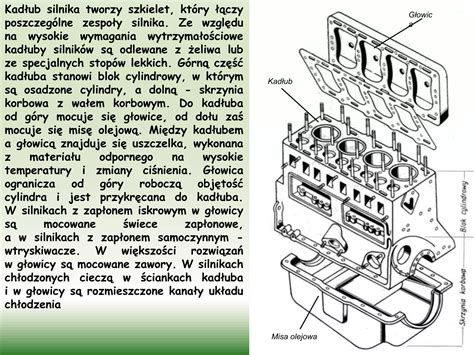

Szlif głowicy należy wykonać przed każdą wymianą uszczelki, jak również w naprawie polegającej na wymianie głowicy na fabrycznie nową, ponieważ może ona nie być idealnie splanowana. Taki zabieg zapewnia idealne przyleganie nowej uszczelki.
Przy każdej naprawie głowicy, po jej ściągnięciu, producenci uszczelek wymagają wymiany śrub głowicy na nowe dla zachowania gwarancji. Przed wkręceniem nowych szpilek zaleca się jeszcze zmierzyć długość śruby i głębokość jej gniazda - podczas planowania silnika lub głowicy mogło dojść do na tyle dużego ubytku materiału, że śruba nie będzie mogła się zmieścić w całości. Przed zakręceniem śrub trzeba zwrócić uwagę na idealną czystość ich gwintu oraz gwintu w otworze bloku. Można jedynie dać niewielką ilość oleju na podsadzenie śruby, zaraz pod jej łbem, dla lepszego dopasowania do silnika.
Procedura Dokręcania Głowicy
Ogólne Zasady Dokręcania

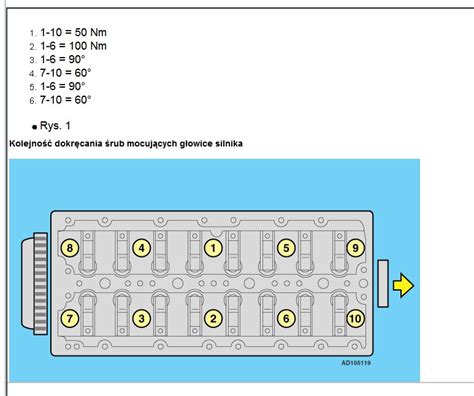

Po założeniu nowej uszczelki głowicy wózka widłowego należy odpowiednią siłą i we właściwej kolejności dokręcić głowicę. Całkowitą siłę dokręcania śrub głowicy dobrze jest podzielić na kilka etapów (np. 3 etapy), a nie od razu dociskać pełną siłą głowicę do korpusu silnika. Taka stopniowa procedura spowoduje lepsze przyleganie uszczelki do pozostałych elementów, zapewniając trwałość i szczelność połączenia.
Momenty Obrotowe dla Popularnych Silników
Poniżej przedstawiono rozpiski maksymalnych momentów obrotowych dokręcania najpopularniejszych głowic, w zależności od silnika znajdującego się w wózku widłowym. Zaleca się zawsze sprawdzić specyfikację producenta dla konkretnego modelu silnika.
| Model Silnika | Moment Obrotowy / Procedura |
|---|---|
| Yanmar 4TNE98 | 60 Nm -> 110 Nm |
| General Motors 3,0L | 130 Nm |
| Isuzu C240 | 100 Nm |
| Komatsu 4D94E | 50 Nm -> 110 Nm |
| Mazda FE C | od 80 do 90 Nm na zimnym silniku, następnie od 95 do 100 Nm na zagrzanym silniku |
| Mitsubishi 4DQ5 | 120 Nm |
| Mitsubishi 4G33 | 75 Nm na zimnym silniku, następnie 85 Nm na zagrzanym silniku |
| Mitsubishi 4G63 i 4G64 | na zimnym silniku 80 Nm -> 0 Nm -> 20 Nm, a następnie o kąt +90 stopni i znów +90 stopni |
| Mitsubishi S4S | 120 Nm na zimnym silniku |
| Nissan H20 i H20-II | 85 Nm |
| Nissan H25 | 95 Nm |
| Nissan K15, K21 i K25 | 20 Nm -> 70Nm -> 0 Nm -> 25Nm, a następnie dokręcenie o kąt +90 stopni |
| Nissan TD27 | 40 Nm -> 60Nm, a następnie dokręcenie o kąt +90 stopni |
| Perkins 1004.4 | 110 Nm i dodatkowo: śruby L +210 stopni, śruby M +180 stopni, śruby S +150 stopni |
| Perkins 4.203 | 100 Nm |
| Perkins 903.27 - CP80776 | 70 Nm na zimnym silniku, następnie dokręcenie o kąt +60 stopni i znów +60 stopni |
| Toyota 1DZ i Toyota 2J | 100 Nm |
| Toyota 1Z i Toyota 2Z | 120 Nm |
| Toyota 4P | 110 Nm |
| Toyota 4Y | 100 Nm |
| Toyota 5K | 20 Nm -> 40 Nm -> 60 Nm -> 0 Nm -> 60 Nm |
| Toyota 5R | 110 Nm |
| Volkswagen BEF - gaz | 40 Nm, a następnie dokręcenie o kąt +90 stopni i znów +90 stopni |
| Volkswagen BEQ i BEU - diesel | 30 Nm -> 60 Nm, a następnie dokręcenie o kąt +90 stopni i znów +90 stopni |
