Wymiana Uszczelniacza w Przedniej Zwolnicy Ciągnika

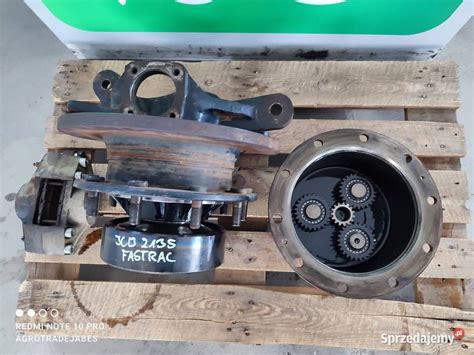

Problem wycieków oleju z przednich zwolnic, potocznie nazywanych "kaczkami", jest dość powszechny wśród właścicieli ciągników rolniczych, w tym maszyn marki Same. Taka usterka nie tylko prowadzi do strat cennego oleju przekładniowego, ale może również sygnalizować poważniejsze problemy mechaniczne, jeśli nie zostanie odpowiednio szybko zaadresowana. Wymiana uszczelniacza w zwolnicy wymaga precyzji, odpowiednich narzędzi, a czasem także stworzenia specjalistycznych przyrządów. Poniższa artykuł przedstawia ogólne zasady oraz szczegółowe studium przypadku wymiany uszczelniacza, co może być pomocne dla użytkowników zmagających się z podobnym problemem.

Diagnostyka i Przyczyny Awarii Uszczelniacza

Kiedy zauważymy wycieki oleju z przedniej zwolnicy, pierwszą myślą jest najczęściej uszkodzony uszczelniacz. Użytkownicy ciągników Same Lampo z 2002 roku, czy też innych modeli, często spotykają się z tym problemem. Nowy uszczelniacz w serwisie może kosztować około 220 zł, choć bywało, że cena dochodziła do 340 zł, co wskazuje na różnice w zależności od modelu i dostawcy.

Jak rozpoznać zużyty uszczelniacz?

Głównym sygnałem wskazującym na konieczność wymiany uszczelniaczy jest wyciek oleju lub płynu hydraulicznego - zarówno wewnętrzny, jak i zewnętrzny. Ważne jest, aby zdiagnozować, który uszczelniacz jest uszkodzony. Na przykład, po zdjęciu zwrotnicy i pracy ciągnika z włączonym napędem przednim bez wycieków, można upewnić się, że uszczelniacz oddzielający olej z przedniego mostu jest w porządku.

Typowe przyczyny zużycia

Uszczelniacze pełnią bardzo ważną funkcję w każdym siłowniku hydraulicznym i elementach ruchomych. Z czasem może dojść do ich zużycia, co wiąże się z koniecznością wymiany. Do głównych przyczyn awarii należą:

• Ciągłe ruchy boczne wałka: Elementy takie jak wałek sprężysty, odpowiadający za sterowanie regulacją siłową w podnośniku, podlegają ciągłym ruchom wyginającym. Takie dynamiczne obciążenia mogą zmęczyć uszczelniacz, prowadząc do przecieku. Na przykład, wałek wygina się w różne strony: podczas unoszenia narzędzia końce wałka odginają się do przodu i w dół, a środek odwrotnie, natomiast w czasie uciągu narzędzia dzieje się odwrotnie.
• Naturalne starzenie się materiału: Guma i inne materiały, z których wykonane są uszczelki, z czasem tracą swoje właściwości elastyczne i uszczelniające.
• Ciężkie warunki pracy: Duże obciążenia, wysokie ciśnienie, ekstremalne temperatury czy częste cykle pracy mogą skrócić żywotność uszczelek.
• Uszkodzenia mechaniczne: Zarysowania lub korozja powierzchni współpracujących z uszczelniaczem mogą doprowadzić do jego przedwczesnego zużycia.

W przypadku przecieku, jak w opisanym przykładzie, z wałka odpowiedzialnego za sterowanie regulacją siłową, w ciągu tygodnia wyciekało około 0,5 litra oleju w czasie postoju. Trudno oszacować, ile oleju wyciekało w czasie pracy.

Przygotowanie do Wymiany Uszczelniacza

Przed przystąpieniem do demontażu i wymiany uszczelniacza, kluczowe jest odpowiednie przygotowanie, aby zapewnić bezpieczeństwo i efektywność pracy.

Wymagane narzędzia i części

• Nowy uszczelniacz: Należy upewnić się, że można kupić właściwy, nowy uszczelniacz. W przypadku uszczelniacza o nietypowym rozmiarze, np. 38x25x10, ważne jest, aby był on mocno wciskany, zwłaszcza jeśli nie jest ogumowany po zewnętrznej stronie.
• Olej przekładniowy: Konieczny do uzupełnienia po wymianie.
• Klucze płaskie i oczkowe o różnych rozmiarach.
• Podnośnik lub stabilne podpory: Do uniesienia ciągnika i bezpiecznego zdjęcia koła.
• Młotek.
• Śrubokręt płaski.
• Tokarka: W niektórych przypadkach (jak w przedstawionym studium przypadku) niezbędna do wykonania specjalistycznych narzędzi lub do precyzyjnego montażu.
• Specjalistyczne narzędzia do demontażu: Czasem konieczne jest dorobienie wyciągaczy lub pobijaków.
• Ręczniki papierowe/szmatki: Do dokładnego oczyszczenia elementów.

Środki ostrożności

Wymiana uszczelniaczy siłownika hydraulicznego, a także w zwolnicy, nie jest skomplikowana, ale wymaga dysponowania wiedzą na temat budowy konkretnego urządzenia oraz zasad bezpieczeństwa. Zawsze warto przeanalizować dokumentację techniczną maszyny i odłączyć ją od źródła energii przed rozpoczęciem prac. Po zakończeniu wymiany niezbędne jest wykonanie testów, aby upewnić się, że uszczelka została zamontowana prawidłowo i idealnie przylega, zapobiegając wyciekom.

Przykład Szczegółowej Wymiany Uszczelniacza - Studium Przypadku New Holland TL 90

Poniżej przedstawiono szczegółowy opis procesu wymiany uszczelniacza, bazujący na rzeczywistym zdarzeniu z ciągnikiem New Holland TL 90. Chociaż opis dotyczy konkretnego modelu, ogólne zasady i wyzwania związane z demontażem, wykonaniem narzędzi i montażem mogą być analogiczne dla innych ciągników, w tym marki Same, przy wymianie uszczelniacza w przedniej zwolnicy lub podobnych komponentach.

Opis Problemu i Funkcji Wałka Sprężystego

W ciągniku New Holland TL 90 po około 1000 mth pojawił się przeciek oleju przekładniowego z korpusu tylnego mostu, a dokładnie z przystawki trzymającej sprężysty wałek, na którym zamontowane są cięgła dolne. Wałek ten odpowiada za sterowanie regulacją siłową podnośnika. Jego ciągłe ruchy boczne zmęczyły uszczelniacz, co doprowadziło do przecieku. Odginanie środka wałka do przodu wykorzystywane jest do sterowania suwakiem rozdzielacza oleju i zarazem siłownikiem podnośnika. Większe wygięcie to wypłycenie pracy, mniejsze wygięcie to zagłębienie.

Procedura Demontażu

1. Spuszczenie oleju: Na wstępie został spuszczony olej ze skrzyni biegów oraz z przystawki trzymającej sprężysty wałek.
2. Demontaż cięgieł i stabilizatorów: Zdjęte zostały cięgła dolne z wieszakami i stabilizatorami.
3. Ustawienie ciągnika: Ciągnik został ustawiony na podnośniku i stojaku, aby zdjąć prawe koło i odchylić prawy wspornik stabilizatora. Był potrzebny dobry dostęp do wałka sprężystego.
4. Oczyszczenie wałka: Przed przesunięciem wałka na lewą stronę, trzeba było go dokładnie oczyścić, by nie wprowadzić brudu do wnętrza przystawki.
5. Widok uszczelniacza: Po wsunięciu wałka ukazał się uszczelniacz oraz głębiej wahliwy pierścień, w którym wałek może wykonywać ruchy. W otworze przystawki, gdzie zamontowany był sworzeń sprężysty, na brzegu jest mocno wciśnięta tuleja z uszkodzonym uszczelniaczem. Za nim zamontowany jest pierścień wahliwy.

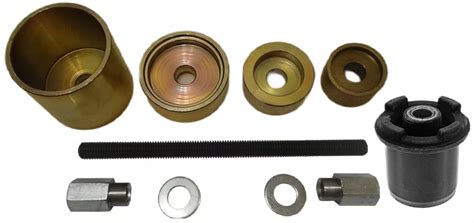

Wykonanie Specjalistycznych Narzędzi

Serwis New Holland zasugerował użycie przyrządu szczękowego, który zaczepi się aż o drugi pierścień wahliwy. Ponieważ wypożyczenie takiego narzędzia było niemożliwe, podjęto decyzję o jego wykonaniu.

Wyciągacz tulei

Jako bazę posłużył uszkodzony wałek przekazania mocy od ciągnika MF 255. Został odcięty kawałek o długości około 180 mm, a następnie odpuszczony w temperaturze 550-600 stopni C (do koloru buraczkowego/ciemnej wiśni) w piecu CO, co umożliwiło obróbkę skrawaniem.

• Wywiercono otwór 10,5 mm przez całą długość.
• Jeden koniec wałka roztoczono stożkowo (kąt około 4 stopni).
• Wykonano zaczepy na jednym końcu o średnicy 27-27,5 mm, długości 10 mm i wysokości 2,5-3 mm.
• Na drugim końcu wykonano gwint M22x1,5 na długości około 80 mm.
• Sam koniec zeszlifowano na kwadrat 19 mm, aby założyć klucz płaski i zapobiec obracaniu się przyrządu.
• Koniec z zaczepami został przecięty szlifierką kątową na długość około 80 mm.

Śruba rozporowa i tuleja oporowa

• Śruba rozporowa: Długość 200 mm, rozmiar M10. Przy łbie śruby wykonano napawanie stożkowe elektrodą nierdzewną, a następnie wyrównano na tokarce ze stożkiem około 45 stopni. Ten stożek posłuży do rozparcia zaczepów wyciągacza w tulei.
• Tuleja oporowa: Wykonana z dwóch muf hydraulicznych o rozmiarze 1,5 cala. Na jednym końcu przyspawano płytkę oporową z grubej blachy. Jedna z muf została częściowo wycięta, aby zmieścił się w niej wystający pierścień na przystawce.
• Nakrętka M22x1,5 została zakupiona.

Proces Wyciągania Tulei Wciskanej

Wszystko poszło zgodnie z planem:

1. Szczęki wyciągacza wraz ze śrubą rozporową zostały włożone do wnętrza tulei.
2. Śruba została wkręcona między szczęki do tego stopnia, aż wyciągacz został unieruchomiony, a zaczepy schowały się we wnęce tulei.
3. Następnie założono tuleję oporową, tuleję dystansową i nakrętkę ciągnącą. Gwint pociągowy został posmarowany.
4. Użycie kluczy płaskich 19 i 32 początkowo nie wystarczyło. Dopiero zmiana klucza 32 na oczkowy z dłuższym ramieniem pozwoliła usłyszeć charakterystyczne "pyknięcie", oznaczające, że tuleja puściła.
5. Dalej demontaż był już coraz lżejszy. Pozostało tylko rozmontowanie przyrządu i tuleja była w rękach.
6. Stary pierścień uszczelniacza usunięto, chwytając tuleję w tokarce i wybijając pierścień płaskim wkrętakiem.

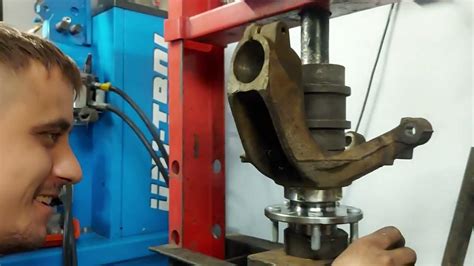

Montaż Nowego Uszczelniacza

Nowy uszczelniacz o rozmiarze 38x25x10, który nie był ogumowany po zewnętrznej stronie, wymagał mocnego wcisku, aby uszczelnić połączenie metal w metal. Do jego montażu wykorzystano tokarkę.

1. Wciśnięcie uszczelniacza: Użyto uchwytu trójszczękowego tokarki i tulei konika. Na dole przystawki, gdzie wystaje pierścień, który przeszkadza w oparciu tulei oporowej przyrządu, trzeba było zachować ostrożność.
2. Osiowe ustawienie tulei: Wykorzystano oryginalny sworzeń sprężysty. Wyczyszczono i naoliwiono oba końce sworznia, a następnie przesunięto go w prawo, tak aby nie wypadł z uszczelniacza po lewej stronie.
3. Montaż tulei z nowym uszczelniaczem: Na tak przygotowany sworzeń nałożono tuleję z nowym uszczelniaczem, również naoliwionym.
4. Pobijanie: Na zestaw nałożono rurę o grubości 1 cala (prostopadle splanowana na jednym końcu, z dospawaną starą śrubą na drugim, aby młotek centralnie uderzał). Wysunięty sprężysty sworzeń umożliwił osiowe użycie siły do nabicia tulei. Kilka uderzeń młotka i tuleja doszła do oporu, co objawiło się wyższą tonacją dźwięku.
5. Ponowny montaż: Odbył się w kolejności odwrotnej do demontażu.
6. Uzupełnienie oleju: Po zalaniu wcześniej spuszczonego oleju okazało się, że jest jego niedobór. Dolano więc 5 l nowego oleju, aby uzyskać potrzebny poziom.

Ogólne Wskazówki Dotyczące Wymiany Uszczelniaczy

Wybór odpowiedniego uszczelniacza

Podczas wymiany uszczelniaczy kluczowy jest wybór odpowiedniego podzespołu. Trzeba wziąć pod uwagę rodzaj i wielkość uszczelki, a także materiały, z których ją wykonano. Musi być ona dopasowana do konkretnego typu oleju i płynów hydraulicznych stosowanych w maszynie. Ważne jest również to, by uszczelka była dostosowana do warunków pracy oraz była odpowiednio elastyczna i trwała. Najlepiej wybierać oryginalne części przeznaczone do konkretnych marek i modeli ciągników, aby uniknąć pomyłek.

Krok po kroku: proces wymiany

Wymiana uszczelniaczy powinna przebiegać zgodnie z określoną kolejnością:

1. Odłącz komponent (np. siłownik, zwolnicę) od pozostałych elementów układu.
2. Odkręć śruby mocujące i zdemontuj stare uszczelniacze. Wyjmij tuleje lub inne elementy, które uniemożliwiają dostęp.
3. Oczyść wyjęte elementy z wszelkich osadów i zanieczyszczeń.
4. Umieść nowe uszczelniacze w odpowiednim miejscu, upewniając się, że są właściwie dopasowane do powierzchni.
5. Ponownie zamontuj tuleje i inne elementy, przykręć śruby. Upewnij się, że połączenie jest szczelne.
6. Ponownie podłącz komponent do układu i uruchom go zgodnie z zaleceniami producenta.

Kiedy wymieniać i samodzielna wymiana czy serwis?

Wymiana uszczelniaczy w siłowniku powinna być przeprowadzana regularnie, nawet jeśli poprzednia uszczelka nie jest jeszcze całkowicie zużyta, aby zapobiec uszkodzeniom pozostałych części układu. Częstsza wymiana jest wskazana w trudnych warunkach pracy. Naprawa uszczelniaczy, choć nie jest bardzo skomplikowana, wymaga wiedzy i zachowania środków ostrożności. Dlatego takimi zadaniami powinni zająć się wyszkoleni technicy lub profesjonalny warsztat. Jeśli jednak masz odpowiednie narzędzia, doświadczenie i dokumentację techniczną, samodzielna wymiana jest możliwa, pamiętając o wszystkich zasadach bezpieczeństwa i dokładności montażu.

Konserwacja i sygnały ostrzegawcze

Warto przeprowadzać regularną konserwację siłownika i innych układów hydraulicznych, która obejmuje sprawdzanie stanu uszczelniaczy. Jeśli podczas rutynowych przeglądów zauważysz ślady zużycia, starzenia się materiałów lub inne potencjalne problemy, trzeba zastanowić się nad wymianą elementów, zanim dojdzie do wycieków. Innymi niepokojącymi objawami są: zmiana sposobu pracy siłownika - niestabilność, hałas czy trudności w poruszaniu się.
