Wybór odpowiedniego osprzętu i konfiguracji ramion roboczych jest kluczowy dla efektywności i wszechstronności maszyn budowlanych. W tym artykule przedstawiamy szczegółową specyfikację osprzętu dla koparko-ładowarki JCB 3CX oraz ramion i systemów szybkosprzęgów dla ładowarki kołowej JCB 403, podkreślając ich wymiary i funkcje.
Koparko-ładowarka JCB 3CX: Charakterystyka i Dostępny Osprzęt
Koparko-ładowarka JCB 3CX to model zdolny do pracy w temperaturach od -20 do +46 ℃. Układy elektryczne i hydrauliczne są zabezpieczone przed ewentualnymi uszkodzeniami. Nadwozie i główne elementy konstrukcyjne są wykonane z wytrzymałego materiału, dzięki czemu maszyna wytrzymuje duże obciążenia podczas wykonywania prac budowlanych, ogrodniczych, ziemnych oraz załadunkowo-rozładunkowych. Układ kierowniczy jest w pełni zhydraulizowany, a po zatrzymaniu silnika aktywowany jest awaryjny układ kierowniczy. Dostępne są 2 tryby: skręt dwóch kół do jazdy po drogach i skręt czterech kół do manewrowania podczas transportu ładunków i pracy w ograniczonych warunkach. Koło kierownicy ma skok 2¾ obrotu od oporu do oporu.
Ogólne Wymiary Maszyny
W przypadku koparek-ładowarek JCB parametry mogą się różnić w zależności od konkretnej wersji lub roku produkcji, dlatego zaleca się sprawdzenie aktualnych informacji na oficjalnej stronie producenta lub u sprzedawcy. Poniżej podano ogólne parametry maszyny JCB 3CX:
- Długość konstrukcyjna - 5620 mm;
- Całkowita szerokość - 2360 mm;
- Wysokość kabiny - 2780 mm;
- Całkowita wysokość - 3610 mm;
- Minimalny prześwit pod podporą - 370 mm;
- Minimalny prześwit pod łyżką - 500 mm.
Specyfikacja Ramienia i Parametry Robocze Osprzętu
Wysięgnik i tylna rączka łyżki mają tę samą długość, co pozwala pracownikowi kopać w pobliżu maszyny, co przekłada się na oszczędność paliwa. Moc robocza maszyny wynosi 63 kW / 85 KM, a masa robocza - 7370 kg. Dane dotyczące osprzętu to:
- Maksymalna pojemność łyżki do kopania - 0,3 m³;
- Szerokość łyżki do kopania - 60 cm;
- Maksymalna pojemność łyżki do ładowania - 1 m³;
- Szerokość łyżki do ładowania - 2,23 m;
- Kąt obrotu łyżki - 201°;
- Maksymalna głębokość kopania - 4,24 m;
- Maksymalna wysokość podnoszenia ładunku - 3,23 m;
- Maksymalna zdolność podnoszenia ładunku - 1850 kg.
Innowacyjne Funkcje Wspierające Pracę Osprzętu
W koparko-ładowarce JCB 3CX zastosowano szereg specjalnych funkcji, które optymalizują pracę z osprzętem i zmniejszają zużycie paliwa:
- EcoRoad: Zużycie paliwa na godzinę może spaść nawet o 25% dzięki zastosowaniu transformatora hydraulicznego z blokadą.
- EcoLoad: Możliwość sterowania prędkością układu hydraulicznego, co poprawia siłę uciągu przy niskich obrotach agregatu napędowego. Korzystając z tej technologii, można znacznie zmniejszyć zużycie paliwa.
- EcoDig: Ta funkcja obejmuje układ hydrauliczny z trzema pompami, które przy niskich obrotach zwiększają ciśnienie, zwiększając wydajność agregatu i zmniejszając zużycie paliwa podczas kopania o 15%.
- PowerSlide: Funkcja ta obejmuje specjalny napęd hydrauliczny, który umożliwia przesuwanie tylnego zawieszenia koparki po prowadnicy, co ułatwia pozycjonowanie osprzętu.
- SRS (Smooth Ride System): Jest to kompensator drgań tylnego urządzenia zawieszonego, który zapobiega wysypywaniu się ładunku z łyżki. Zawiera 1 butlę suchego azotu i akumulator hydrauliczny.
- Torque Lock: Pozwala zmniejszyć zużycie paliwa JCB 3CX o 25% i zwiększyć prędkość jazdy o około 10%.
Koparko ładowarka Egzamin praktyczny omówienie JCB 3CX budowa, osprzety, Backhoe loader JCB 3CX
Dostępny Osprzęt Wymienny dla JCB 3CX
Do tej koparko-ładowarki dostępnych jest wiele szybko wymienialnych osprzętów, zwiększających jej wszechstronność:
- Łyżki (do kopania, ładowania)
- Widły
- Młoty hydrauliczne
- Sprzęt wiertniczy
- Frezy
- Inne specjalistyczne narzędzia.
Uniwersalna łyżka szczękowa „6 w 1” jest szczególnie wszechstronna, umożliwiając kopanie, ładowanie, przesuwanie, chwytanie, wyrównywanie gruntu i zasypywanie rowów. Za pomocą tylnej łyżki w ciągu 8 godzin pracy operator koparki może wykopać około 100 m³ gruntu.
Modyfikacje JCB 3CX a Konfiguracja Osprzętu
Istnieje kilka modyfikacji koparko-ładowarki JCB 3CX, różniących się konfiguracją i możliwością montażu osprzętu:
- 3CX - standardowy model ze stałym ramieniem.
- 3CX Sitemaster - wersja z ramieniem teleskopowym, która pozwala zwiększyć maksymalną głębokość kopania koparko-ładowarki JCB 3CX do 5,5 m.
- 3CX Contractor - najmocniejsza wersja. Posiada silnik wysokoprężny z turbodoładowaniem, dzięki czemu maksymalna moc maszyny wzrosła do 100 KM. Posiada teleskopowy uchwyt.
- 3CX Super - zainstalowano większe koła na przedniej osi i dodano funkcję sterowania skrętem tylnych kół, co znacznie poprawia manewrowość agregatu.
- Pothole Master - wyposażony w frezarkę typu planującego i łyżkę ze szczotką. Ta modyfikacja służy do naprawy i konserwacji odcinków dróg.
Ładowarka Kołowa JCB 403: Specyfikacja Ramion i Systemów Szybkosprzęgów
Nowa JCB 403, choć może nosić taką samą nazwę jak jej poprzedniczka, jest całkiem inną ładowarką kołową, zaprojektowaną z myślą o wysokiej wydajności, niezawodności i wszechstronności. Nasza oferta ładowarek kołowych uwzględnia udział klienta na każdym etapie procesu projektowania, dzięki czemu jest dostosowana do wymagań nabywców.
Projekt i Wszechstronność
Każda z ładowarek kołowych JCB jest zaprojektowana przede wszystkim z myślą o wysokiej wydajności, najwyższej niezawodności, niskich wymaganiach konserwacyjnych i dużej wszechstronności. Kompaktowa ładowarka 403 o wysokości poniżej 2,2 m i szerokości 1,1 m może docierać nawet do najmniejszych pomieszczeń produkcyjnych, takich jak kurniki i przybudówki.

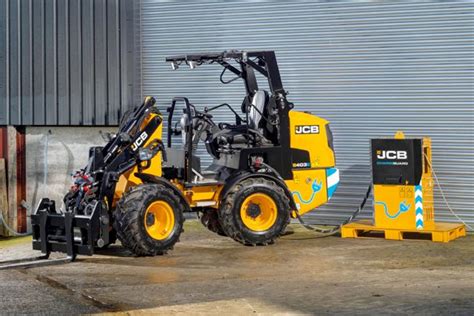

Typy Ramion Ładowarki
Aby zapewnić najwyższą zdolność produkcyjną, dla ładowarki JCB 403 można wybrać najbardziej odpowiednie ramię:
- Ramię standardowe: Idealne do prac ogólnych i wymagających dużych sił zrywania / podnoszenia.
- Przedłużone ramiona do wysokiego podnoszenia: Służą do układania piętrowego oraz prac ładowarką na wysokości.
Dwa mocne siłowniki podnoszenia sprawią, że JCB 403 wykona bez trudu swe codzienne zadania wymagające podnoszenia. Ramiona ładowarki są jednymi z najciężej pracujących komponentów w każdej ładowarce kołowej, odczuwając skutki codziennych zadań.
Systemy Szybkosprzęgów i Bezpieczeństwo
Dla ładowarki kołowej JCB 403 dostępna jest szeroka gama szybkosprzęgów, wszystkie są standardowo wyposażone w hydrauliczną blokadę sworzni. W kabinie zainstalowano elektroniczny, 2-stopniowy system odłączania szybkosprzęgu, zabezpieczający przed przypadkowym zwolnieniem osprzętu.
Precyzja Sterowania i Komponenty
Dwubiegowa hydrostatyczna skrzynia biegów ułatwia operatorom tej maszyny precyzję ruchów nawet w najciaśniejszych miejscach. Układ napędowy współpracuje z układem hamulcowym dzięki systemowi pracy impulsowej, związanemu z hamulcem nożnym. Łatwo zablokować lub ustalić przepływ hydrauliczny do przodu, korzystając z dźwigni sterowania obwodem dodatkowym.
Wybrano starannie najlepsze kluczowe komponenty dla kołowej ładowarki JCB 403, w tym silnik Kubota, osie ZF i pompy hydrauliczne Bosch Rexroth. Masywna, odlewana przeciwwaga chroni przed uszkodzeniami wskutek zderzeń. Nowa ładowarka kołowa korzysta z komfortowej i przestronnej kabiny. Naszą przechylną, teleskopową kolumnę kierowniczą łatwo dopasować do ergonomicznej pozycji kierowcy. Kompaktowa ładowarka 403 jest standardowo dostarczana z nowym, ergonomicznie opracowanym systemem sterowania przy pomocy joysticka, co zapewnia komfortową i intuicyjną obsługę maszyny.
Szczegóły Techniczne Systemów Koparko-ładowarki JCB 3CX
Charakterystyka Silnika
Koparko-ładowarka JCB 3CX posiada silnik wysokoprężny Perkins 1004-40T z 4 cylindrami o pojemności 4 litrów. Układ napędowy osiąga moc maksymalną do 100 koni mechanicznych i moment obrotowy do 400 Nm nawet przy niskich obrotach, co minimalizuje zużycie paliwa i utrzymuje wysoką wydajność. W instalacji wbudowany jest również filtr wody, a w filtrze oleju znajduje się zawór przeciwprądowy, dzięki czemu olej dłużej pozostaje czysty, redukując koszty konserwacji. Filtr powietrza posiada system automatycznego czyszczenia. Dodatkowo silnik jest wyposażony w system podgrzewania o mocy 240 W, który pozwala na szybki start nawet w bardzo niskich temperaturach. Istnieje skuteczny system chłodzenia i turbodoładowanie. W najnowszych modelach tego agregatu system spalania paliwa stał się znacznie bardziej wydajny, co pozwala zrezygnować z filtra sadzy układu wydechowego i zmniejsza zużycie paliwa. Codzienna kontrola, konserwacja lub naprawa nie sprawiają trudności, ponieważ konstrukcja i umiejscowienie silnika zapewniają szybki dostęp do wszystkich węzłów i agregatów.
System Zasilania Elektrycznego
Nominalne napięcie w sieci pokładowej wynosi 12 V. Koparka jest wyposażona w instalację elektryczną, specjalne złącza i tablicę z bezpiecznikami topikowymi. Zainstalowano również akumulator o pojemności 115 A/godz., generator prądu przemiennego o mocy 75 A, 2 halogenowe reflektory drogowe, 4 przednie i 4 tylne regulowane reflektory oraz 2 tylne światła.
Wśród przyrządów kontrolno-pomiarowych znajdują się: tachometr, czujnik i wskaźnik poziomu paliwa, czujnik i wskaźnik temperatury płynu chłodzącego, licznik motogodzin, zegar. Obecny jest audiowizualny system sygnalizacji poziomu i ciśnienia oleju w silniku, stanu skrzyni biegów, akumulatora, hamulca postojowego, filtra powietrza i generatora prądu przemiennego.
Dane Techniczne Kabiny Operatora
Dzięki kompaktowej budowie silnika i niewielkiej masce kabina JCB 3CX ma doskonałą widoczność. Drzwi otwierają się z obu stron, a wielowarstwowe, wytrzymałe szkło zapewnia dodatkowe bezpieczeństwo pracownika. Tylną szybę kabiny można otworzyć, przesuwając ją pod dach.
W kabinie znajduje się ogrzewanie i odmrażanie przedniej szyby oraz lusterek. Dobra izolacja akustyczna i antywibracyjna zapewnia, że poziom hałasu wewnątrz nie przekracza 73 dB. Wbudowane są również systemy ogrzewania, klimatyzacja, radio i magnetofon z dwoma głośnikami. Fotel jest zamontowany na zawieszeniu pneumatycznym, a po bokach znajdują się wygodne uchwyty sterujące w postaci joysticków, które obracają się wraz z fotelem podczas przechodzenia od prac ziemnych do załadunku i rozładunku. System sterowania ręcznego umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+.
