Koparko-ładowarka JCB 3CX to wszechstronna maszyna, łącząca funkcje koparki i ładowarki, co czyni ją niezastąpioną na placach budowy, w górnictwie oraz przy pracach infrastrukturalnych. Zrozumienie budowy jej układu roboczego, a w szczególności wysięgnika i mechanizmów obrotu, jest kluczowe dla efektywnej pracy oraz zachowania długiej żywotności maszyny.
Podstawowe elementy konstrukcyjne układu kopiącego
Budowa koparki opiera się na kilku kluczowych komponentach, które współpracują w celu zapewnienia pełnej funkcjonalności:
- Wysięgnik: Główny element ramienia, umożliwiający sięganie na określoną wysokość i głębokość.
- Ramię: Łączy wysięgnik z łyżką, pozwala na precyzyjne manewrowanie narzędziem.
- Układ hydrauliczny: System pomp i siłowników, który napędza ruchome części maszyny.
- Sworzeń ramienia (punkt obrotowy): Wyposażony w łożyska, pozwala na płynny ruch ramienia bez nadmiernego tarcia.
Parametry pracy ramienia w modelu JCB 3CX
Model JCB 3CX charakteryzuje się imponującym zasięgiem operacyjnym:
| Parametr | Wartość |
|---|---|
| Maksymalna głębokość kopania | 5,97 m |
| Zasięg od osi obrotu (poziom gruntu) | 6,52 m |
| Zasięg w bok od osi maszyny | 7,09 m |
| Maksymalna wysokość załadunku | 4,72 m |

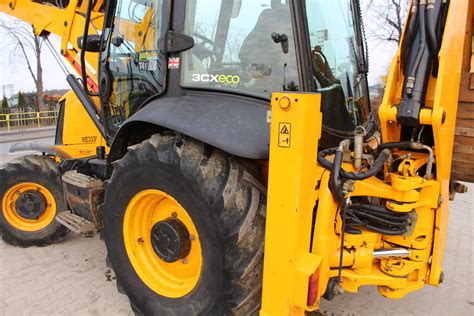

Mechanizmy obrotu i diagnostyka luzów
Prawidłowe działanie mechanizmu obrotu konika koparki jest warunkiem precyzyjnej pracy. Warto zwrócić szczególną uwagę na luzy między kołem zębatym a listwą zębatą. Jeśli luz na połączeniu wielowypustu jest znaczny, może być konieczna regeneracja, polegająca na wytaczaniu i tulejowaniu gniazd, w których obraca się konik.
Wskazówki eksploatacyjne:
- W obudowie mechanizmu obrotu powinien znajdować się olej przekładniowy.
- Element nr 6 na rysunkach technicznych to zazwyczaj odpowietrzenie układu.
- Tuleje mechanizmu obrotu oryginalnie wykonywane są z brązu. Ich zużycie prowadzi do powstawania luzów, co utrudnia precyzyjne sterowanie ramieniem.
WYMIANA TULEJ W KOPARKO-ŁADOWARCE
Układ hydrauliczny i szybkozłącza
Kluczowym aspektem pracy jest szybkozłącze hydrauliczne, które umożliwia wymianę osprzętu bez wychodzenia operatora z kabiny. System ten składa się z płyty montażowej na ramieniu oraz części montowanej bezpośrednio na narzędziu. W przypadku wycieków oleju z węży po odłączeniu osprzętu, problem często leży po stronie wyrobionych suwaków w rozdzielaczu, co w starszych maszynach jest zjawiskiem typowym.
Bezpieczeństwo pracy zapewnia zawór przeciążeniowy, chroniący układ hydrauliczny przed uszkodzeniami wywołanymi zbyt wysokim ciśnieniem. Jest on zazwyczaj montowany w pobliżu pompy hydraulicznej, co ułatwia jego serwisowanie i regulację.
Konserwacja i części zamienne
Dbanie o kondycję techniczną maszyny wymaga systematycznych przeglądów. Stosowanie oryginalnych części lub sprawdzonych zamienników marek takich jak ITR czy GTRAX gwarantuje zachowanie parametrów technicznych maszyny. Regularna wymiana oleju hydraulicznego, smarowanie sworzni oraz kontrola stanu uszczelnień to podstawa zapobiegania kosztownym awariom i przestojom w pracy.
