Wywrotki 4-Osiowe i Systemy Plandek: Kompleksowy Przewodnik

W świecie logistyki i transportu, wybór odpowiedniego rodzaju pojazdu jest kluczowy dla skutecznego przemieszczania różnego rodzaju ładunków. Szczególnie w transporcie ciężarowym, gdzie dominują wywrotki i pojazdy z plandeką, optymalne dopasowanie sprzętu do zadań ma fundamentalne znaczenie. W niniejszym artykule skupimy się na wywrotkach 4-osiowych, ich konfiguracjach, zastosowaniach oraz roli systemów plandek w zwiększaniu efektywności i bezpieczeństwa transportu.

Rodzaje Transportu Ciężarowego: Wywrotka czy Plandeka?

Wybór między transportem wywrotkowym a plandekowym zależy głównie od specyfiki przewożonego ładunku oraz wymagań danego zadania. Transport wywrotkowy jest doskonały do materiałów sypkich i prac budowlanych, gdzie liczy się szybki i efektywny rozładunek. Z kolei transport plandekowy jest bardziej uniwersalny i nadaje się do różnorodnych towarów, zwłaszcza tych wymagających ochrony przed warunkami atmosferycznymi.

Konfiguracje Osi w Pojazdach Ciężarowych

Podstawy Konfiguracji Osi

W konfiguracjach pojazdów ciężarowych, na ogół każde koło liczy się jako jeden "punkt" napędowy. W przypadku samochodów osobowych mamy zazwyczaj 4 koła, z czego 2 napędzane, co daje konfigurację 4x2. Jak samochód ma napęd na wszystkie koła, czyli ma 4 koła i 4 napędzane, to jest to 4x4. W ciężarówkach zasada jest dokładnie taka sama, z tą różnicą, że występują czasem więcej osi.

• W praktyce samochód, np. 4-osiowy, ma więcej niż 8 kół, ponieważ występują tzw. bliźniaki, czyli podwójne koła na jednej osi.
• Nie ma znaczenia, które osie są napędzane. Jeśli podana jest konfiguracja, np. 8x4 (4 osie, 8 kół, 4 napędzane), to osiami napędzanymi mogą być pierwsza i ostatnia, dwie środkowe, druga i ostatnia itp. Jest to pełna dowolność.

Wybór Konfiguracji Napędu dla Wywrotek

Wybór odpowiedniej konfiguracji napędu ma kluczowe znaczenie dla efektywności pracy wywrotki w różnych warunkach. Konfiguracja 8x8 to hardkorowa konfiguracja do jazdy głównie po budowie, ze względu na małą legalną ładowność, ale oferuje maksymalną trakcję. Z kolei 8x4 to konfiguracja głównie szosowa, choć dwa mosty napędowe na zwolnicach także sobie radzą w mniej wymagającym terenie. Użytkownicy często podkreślają, że 8x4 to nie jest wiadomo jaka terenówka i do budowy autostrad czy taplania w błocie po pas się nie nadaje, ale nie należy przesadzać, że po zjechaniu z asfaltu na pewno się zakopie. Wiele zależy od umiejętności kierowcy i warunków terenowych.

Jak wynika z doświadczeń użytkowników, auto w konfiguracji 8x4, nawet jeśli większość przebiegu robi po asfalcie czy utwardzonych drogach, właściwie zawsze musi zjechać z drogi na budowę czy na zwałkę, a w 90% przypadków nie są to utwardzone place. W takich sytuacjach świadomy wybór i umiejętności kierowcy minimalizują ryzyko zakopania się.

Wybierając auto, należy sobie odpowiedzieć na podstawowe pytanie, do czego ma być przeznaczone. Sam szukając auta, początkowo chciałem 8x6, ale takie samochody są dłuższe, cięższe, droższe i więcej palą. Nawet jeśli 2 czy 3 razy w miesiącu trzeba będzie wezwać pomoc, bo auto się zakopało, to i tak wyjdzie to taniej niż jeździć 8x6. Jeśli auto ma służyć do robót ziemnych, takich jak kopanie stawów, budowanie autostrad czy kopanie fundamentów pod domki jednorodzinne, czy korytowanie pod kostkę, wtedy bardziej uzasadnione może być szukanie konfiguracji 8x6 lub 8x8.

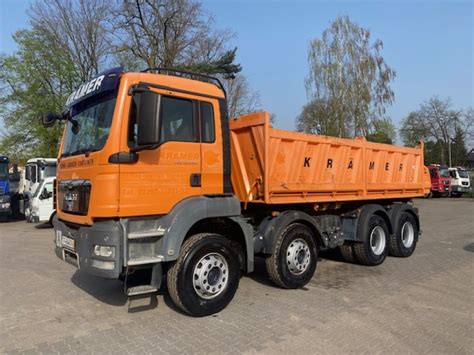

Wywrotki 4-Osiowe: Szczegółowa Analiza

4-osiowe wywrotki są jednymi z najbardziej wszechstronnych pojazdów w branży budowlanej i transportowej, oferując wysoką ładowność i zdolność do pracy w trudnych warunkach. Poniżej przedstawiamy szczegółowe informacje dotyczące wywrotek produkowanych przez renomowane firmy.

Wywrotki Tylnozsypowe MEILLER MAXTREME®

Wywrotki tylnozsypowe MEILLER MAXTREME® łączą dużą objętość transportową z zoptymalizowanymi wymiarami zewnętrznymi, co umożliwia maksymalną ładowność przy niskiej masie własnej. Skrzynie ładunkowe są przystosowane do zastosowań w najtrudniejszych warunkach, są zoptymalizowane pod kątem zużycia i niepodatne na zarysowania. Nisko położony środek ciężkości zapewnia dobrą stabilność na drodze i doskonałe właściwości jezdne. Oryginalna hydraulika MEILLER gwarantuje dużą prędkość podnoszenia i opuszczania skrzyni. Dzięki połączeniu stabilizatora z nową prowadnicą skrzyni oraz obniżonej wysokości konstrukcyjnej, wywrotka tylnozsypowa wyróżnia się wyjątkową stabilnością podczas wychyłu, a duży kąt wywrotu ułatwia szybki rozładunek.

Twoje korzyści z wywrotek MEILLER MAXTREME®:

• Maksymalna pojemność transportowa dzięki niskiej masie własnej.
• Solidna konstrukcja z dużymi rezerwami przeciążenia.
• Duża prędkość podnoszenia i opuszczania dzięki innowacyjnej hydraulice MEILLER.
• Obniżona wysokość konstrukcji dla niskiego środka ciężkości.
• Łatwa konserwacja i trwałość dzięki wysokiej jakości wykonania.

Serie P (Półokrągłe Skrzynie)

Seria P z półokrągłą skrzynią została zoptymalizowana pod kątem ładowności dzięki licznym rozwiązaniom konstrukcyjnym. Półokrągły kształt skrzyni zapewnia szybki rozładunek, a centralne ułożenie ładunku zapewnia przy tym dobre właściwości jezdne.

• Pojemność: 17 m³ do 28 m³
• Ładowność: 30 t do 50 t
• Do podwozi z 3-, 4- lub 5-osiowych

Serie H (Prostokątne Skrzynie)

Seria H z prostokątną skrzynią została zaprojektowana do pracy w trudnych warunkach. Ściany boczne typu Jet zapewniają wysoką stabilność i trwałość - nawet w najbardziej wymagających zastosowaniach.

• Pojemność: 18 m³ do 28 m³
• Ładowność: 30 t do 50 t
• Do podwozi 3- lub 4-osiowych

Warianty Wywrotek MEILLER (Light, Medium, Heavy)

MEILLER oferuje swoje wywrotki tylnozsypowe z serii P i H w trzech wersjach, dostosowanych do różnych wymagań eksploatacyjnych:

• Light (seria P): Wywrotki zoptymalizowane pod względem masy, oferujące wysoką ekonomiczność dzięki optymalnemu stosunkowi ładowności do masy własnej.
• Medium (serie P i H): Wywrotki ze wzmocnioną ramą pomocniczą, to solidne pojazdy do uniwersalnego zastosowania, charakteryzujące się najwyższą wytrzymałością.
• Heavy (serie P i H): Bardzo wytrzymałe wywrotki z licznymi wzmocnionymi komponentami, zaprojektowane do najcięższych zastosowań, np. w górnictwie. W terenie mogą przewozić do 28 m³ i 50 ton najcięższego materiału. Specjalne tylne ściany wytrzymują wysokie ciśnienie ładunku, a wzmocnione osłony chronią podzespoły pojazdu.

Dane techniczne wywrotek 4-osiowych MEILLER (wybrane konfiguracje):

*Wersja: Light, Medium lub Heavy
**Warianty ścian tylnych: G1, G4, G6, G10, G11, S1, S2, S3, S4, S6 (szczegóły dostępne w programie ścian tylnych)

Kluczowe Cechy i Technologie MEILLER

Niezależnie od wybranego modelu - wywrotka tylnozsypowa MEILLER to niezawodny partner w realizacji nawet najbardziej wymagających zadań, dzięki zastosowaniu innowacyjnych rozwiązań i wysokiej jakości materiałów.

Bezpieczna Obsługa

Wywrotki tylnozsypowe MEILLER gwarantują bezpieczną obsługę dzięki wielu praktycznym rozwiązaniom:

• Duże rezerwy siły nośnej.
• Systemy daszków ochronnych.
• Zabezpieczenie przeciwnajazdowe.
• Boczne osłony przeciwnajazdowe.
• Pompa ręczna do trybu awaryjnego.

Hydraulika MEILLER

Hydraulika MEILLER jest mocna, wytrzymała i wydajna:

• Odporna na zabrudzenia i zużycie dzięki wysokowytrzymałym materiałom.
• Zoptymalizowane zawory wywrotu i pompy zapewniają szybkie cykle robocze.
• Precyzyjne sterowanie ruchem nawet przy dużych obciążeniach.
• Niewymagająca częstej konserwacji dzięki optymalnie zaprojektowanym obiegom oleju.

Stabilność Wywrotu

Nożycowy stabilizator o zoptymalizowanym przekroju trapezowym zapewnia o 30% większą sztywność skrętną. W połączeniu z prowadnicą skrzyni gwarantuje znacznie wyższą stabilność wywrotu.

Ściany Tylne do Każdego Zastosowania

MEILLER oferuje różne warianty ścian tylnych, by dopasować rozwiązanie do potrzeb. Największą elastyczność zapewnia przełączana ściana tylna S4 lub G4 z zamkiem kleszczowym. W zależności od rodzaju ładunku, tylną ścianę można otworzyć hydraulicznie za pomocą jednego przycisku lub pozostawić ją wahliwą.

• Wahliwa ściana tylna jest odporna na zużycie i otwiera się już przy kącie wywrotu wynoszącym 3°.
• Hydrauliczna ściana tylna otwiera się całkowicie jeszcze przed wywrotem, pozostaje otwarta podczas przechylania i zamyka się szczelnie bez potrzeby stosowania dodatkowego zamka.

Technologia STEELECT®

Znak jakości STEELECT® oznacza optymalne zastosowanie różnych gatunków stali renomowanych producentów w celu maksymalizacji odporności na zużycie oraz nośności wywrotek MEILLER. MEILLER dobiera najlepszą stal do każdego komponentu, zależnie od jego funkcji i zastosowania. Stale STEELECT® zmniejszają zużycie ścierne, co zapewnia długą żywotność, a jednocześnie umożliwiają lekką konstrukcję przy zachowaniu maksymalnej stabilności, co zwiększa ładowność i prowadzi do ekonomicznej eksploatacji oraz wysokiej wartości odsprzedaży.

*Wszystkie wartości są przybliżone.

Praktyczne Właściwości: Termoizolacja do Budowy Dróg

Dla transportu materiałów wymagających utrzymania stałej, wysokiej temperatury, MEILLER oferuje termoizolowane skrzynie z odprowadzającego wodę materiału izolacyjnego w połączeniu z dwuwarstwową stalą nierdzewną.

Korzyści z termoizolacji:

• Certyfikat producenta DIN 70001 oraz certyfikacja DEKRA.
• Bezpieczna izolacja cieplna - bez mostków termicznych.
• Precyzyjny układ pomiarowy, który na bieżąco monitoruje temperaturę.
• Łatwa i komfortowa obsługa za pomocą i.s.a.r.-control.

Obsługa wywrotki MEILLER jest łatwa i bezpieczna. Wszystkie funkcje obsługi są logiczne, zrozumiałe i proste w użyciu. Wywrotkę można podnosić z bezpiecznej odległości i z miejsca, które zapewnia najlepszą widoczność. Dzięki zaprogramowanym wcześniej sekwencjom sterowania sekwencyjnego obsługa jest jeszcze prostsza.

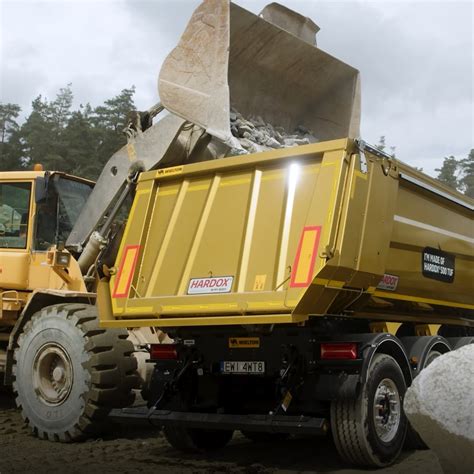

Naczepa Wywrotka WIELTON Strong Master Optima (4-osiowa)

Strong Master Optima to naczepa przewidziana do pracy w najbardziej wymagających warunkach. Doskonale sprawdza się w transporcie dla przemysłu wydobywczego w Afryce, gdzie Grupa Wielton prężnie rozwija swoją międzynarodową działalność. Istotną częścią tego procesu jest tworzenie pojazdów, które będą w stanie sprostać wymaganiom klientów i trudnym warunkom eksploatacji.

Zastosowanie wspomnianej wywrotki może być wielofunkcyjne i przekrojowo obejmuje różne gałęzie gospodarki, rozpoczynając od nawozów i produktów sypkich branży rolniczej, na rudach kopalnianych kończąc. W takich warunkach kluczowymi parametrami stają się wytrzymałość i niezawodność. Załadunki, rozładunki, jak i sam transport odbywają się w okolicznościach nie mających wiele wspólnego z rozwiniętą, europejską infrastrukturą przemysłową i drogową.

Wyzwaniem dla producenta jest połączenie trwałości z praktycznym wymiarem usługi przewozowej. Każda redukcja masy pojazdu, pozwalająca na zwiększenie ilości przewożonego w ramach jednego kursu towaru, stanowi dla klientów wymierną korzyść. Starając się osiągnąć kompromis pomiędzy wytrzymałością pojazdu a redukcją jego masy, wyprodukowano naczepę o wadze od 8440 kg i 54 000 kg DMC, co sprawia, że jest to produkt najlżejszy na rynku afrykańskim, lżejszy o 10-25% od konkurencyjnych wywrotek. Unikatowe połączenie technologii i odpowiedni dobór wyposażenia składają się na efekt optymalnej równowagi pomiędzy solidnością a wagą 4-osiowej wywrotki Wielton.

Skrzynia ładunkowa została wykonana z trudnościeralnej stali HARDOX® 450, gwarantującej dużą odporność na uszkodzenia. Zwiększona wytrzymałość wydłuża okres możliwej eksploatacji, co z kolei przekłada się na efekty biznesowe poprzez redukcję kosztów. Obsługa wywrotki może stanowić wyzwanie. Z uwagi na warunki załadunku i rozładunku trzeba zachowywać szczególną ostrożność i kierować się względami bezpieczeństwa na każdym etapie tych procesów. Zastosowane w Strong Master Optima rozwiązania uwzględniają także i te kwestie. Do sprawnego rozładunku ciężkich ładunków wykorzystano siłownik PREMIUM. Dla zwiększenia szczelności skrzyni ładunkowej i bezpieczeństwa towaru w czasie transportu zastosowano specjalne, wysuwane automatycznie haki ryglujące tylną klapę. Innowację stanowi także system OPTI-TURN, który minimalizuje poziom ścierania opon podczas wykonywanych manewrów.

Systemy Plandek do Wywrotek i Naczep

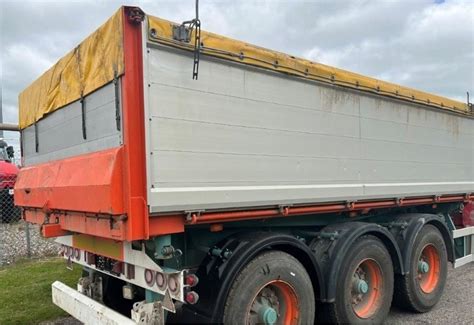

Systemy plandek są nieodłącznym elementem wielu wywrotek i naczep, zapewniając ochronę ładunku przed warunkami atmosferycznymi, rozsypywaniem się, a także przyczyniając się do oszczędności paliwa poprzez poprawę aerodynamiki.

Boczne Plandeki Zwijane MEILLER

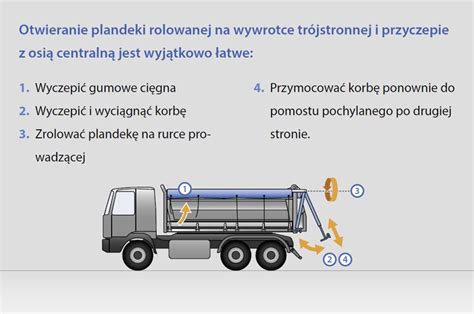

Dzięki oryginalnym systemom plandek MEILLER zabezpieczysz swój ładunek, ochronisz przewożone towary i zaoszczędzisz paliwo. Dostępne są jako boczna plandeka zwijana lub jako plandeka przesuwna. Jeszcze prostszą obsługę umożliwia sterowanie za pomocą pilota zdalnego sterowania MEILLER i.s.a.r.-control.

DMC i Ładowność: Kluczowe Aspekty Eksploatacji

Ważne jest, aby znać i posługiwać się pojęciem DMC - dopuszczalna masa całkowita. Jest ona wyznaczona odgórnie przez producenta i przepisy prawa. Np. podwozie 4-osiowe w Polsce może mieć według przepisów DMC 32t. Od tego DMC odejmuje się tarę pojazdu, czyli np. 14t, i zostaje ładowność w wysokości 18t. Podsumowując, DMC zależy nie tylko od ilości osi, ale także od przepisów prawnych i specyfikacji producenta.

Podwozie a Naczepa: Różnice i Zastosowania

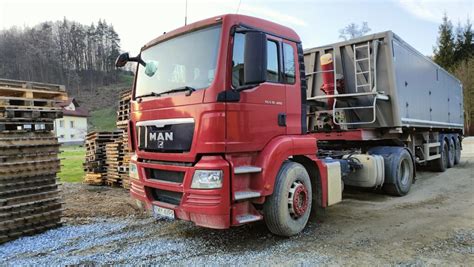

Różnica między ciągnikiem siodłowym z naczepą a podwoziem z przyczepą jest zasadnicza. Naczepa "leży" na ciągniku siodłowym, który na ogół jest uniwersalny i może zmienić naczepę w ciągu paru minut, raz jadąc z wywrotką, a raz np. z plandeką. Na podwozie natomiast jest montowana integralna zabudowa, która może zostać ściągnięta właściwie tylko w warunkach warsztatowych. Wybór między tymi dwoma rozwiązaniami zależy od elastyczności, jakiej wymaga działalność transportowa.
