Innowacyjne rozwiązania w wywrotkach bez hydrauliki

Elektryfikacja transportu jest często postrzegana jako proces całkowitego zastępowania silników diesla. Niemniej jednak, istnieją również mniej radykalne rozwiązania, a holenderska firma Wattsnew zaprezentowała interesujący przykład takiego podejścia. Głównym elementem tego projektu jest wywrotka budowlana z tylnym wyładunkiem belgijskiej marki AJK, która została wyposażona w dodatkową izolację do przewozu materiałów bitumicznych.

W standardowym układzie pojazd ten wymagałby podłączenia do pompy hydraulicznej na ciągniku, aby umożliwić pracę siłownika. Prezentowany moduł, montowany na przednim zwisie naczepy, składa się z elektrycznej pompy hydraulicznej oraz zestawu baterii litowo-żelazowo-fosforanowych. Dzięki temu rozwiązaniu siłownik naczepy może działać całkowicie niezależnie od ciągnika, a zapas energii jest wystarczający na cały dzień pracy.

Oprócz elastyczności w doborze ciągników, zalety tego systemu obejmują również korzyści ekonomiczne i ekologiczne. Wynika to z faktu, że proces rozładunku naczepy nie obciąża układu napędowego ciągnika, dopóki zestaw nie musi podjechać do przodu. Producent nie podał jednak jeszcze masy modułu ani jego kosztów.

Bezpieczny i sprawny rozładunek: Instrukcje i checklisty BHP

Celem zapewnienia bezpiecznego i sprawnego rozładunku pojazdów typu walking floor (podłoga ruchoma) oraz wywrotek, opracowano szczegółowe instrukcje i checklisty BHP. Postępowanie zgodnie z nimi krok po kroku zapewnia bezpieczeństwo kierowcy i pracowników placu.

Podstawowe wymagania przed rozpoczęciem pracy:

• Środki ochrony indywidualnej (ŚOI): Obowiązkowe są kask, kamizelka odblaskowa, rękawice i obuwie ochronne z noskiem. W przypadku pyłu należy dodatkowo używać okularów i maski.
• Ocena miejsca rozładunku: Należy wybrać stabilne, równe podłoże, wolne od kolein i skarp.
• Wyznaczenie strefy niebezpiecznej: Należy ją oznaczyć taśmami lub stożkami i ustawić tablice informacyjne.
• Komunikacja: Należy stosować jednoznaczne komendy i potwierdzać je kontaktem wzrokowym.
• Zakazy: Zabronione jest przebywanie między pojazdem a rampą, przy tylnej klapie oraz pod uniesioną skrzynią.
• Plan awaryjny: Należy wskazać miejsce odcięcia zasilania, określić procedurę E-STOP oraz zapisać numery alarmowe.

Procedura rozładunku:

1. Kontrola wstępna: Przed rozpoczęciem prac należy przeprowadzić dokładną kontrolę stanu technicznego pojazdu i ładunku.
2. Ustawienie pojazdu: Należy ustawić pojazd w osi rozładunku i zabezpieczyć go przed ruchem.
3. Rozładunek: Rozpoczęcie procesu rozładunku zgodnie z instrukcją.

Szczegółowa kontrola wstępna:

• Stan naczepy: Sprawdzenie napędu podłogi, uszczelnień, klap, oświetlenia oraz klinów pod koła.
• Weryfikacja ładunku: Ocena frakcji, wilgotności i ryzyka zakleszczeń materiału.
• Miejsce rozładunku: Sprawdzenie równości placu, skuteczności odwodnienia i braku przeszkód za pojazdem.

Ustawienie pojazdu do rozładunku:

1. Ustawienie pojazdu w osi rozładunku i cofnięcie po prostym odcinku.
2. Zaciągnięcie hamulca, wrzucenie luzu i założenie klinów pod koła.
3. Otwarcie tylnych drzwi lub klapy dopiero po upewnieniu się, że strefa za pojazdem jest wolna.
4. Rozłożenie zapór przeciwpyłowych lub rynien zsypowych, jeśli to możliwe.

Proces rozładunku:

• Włączenie napędu podłogi zgodnie z instrukcją producenta.
• Kontrola równomierności zsypu.
• W przypadku mostkowania materiału, zastosowanie wibracji lub kołyski podłogi.
• Obniżenie prędkości podłogi i użycie kurtyn w przypadku pylenia.
• Wyłączenie napędu i schowanie przewodów/sterownika.
• Usunięcie klinów i posprzątanie resztek materiału w strefie pracy.

Zagrożenia i środki zaradcze:

• Ryzyko potrącenia: Wyznaczenie strefy pracy i ustawienie osób nadzorujących poza osią rozładunku.
• Pył i aerozole: Stosowanie maski, kurtyn i niższej prędkości podłogi.
• Zacięcie materiału: Używanie wyłącznie narzędzi; zakaz wchodzenia do naczepy.
• Awaria hydrauliki/napędu: Natychmiastowe zatrzymanie, odłączenie zasilania i zgłoszenie serwisu.

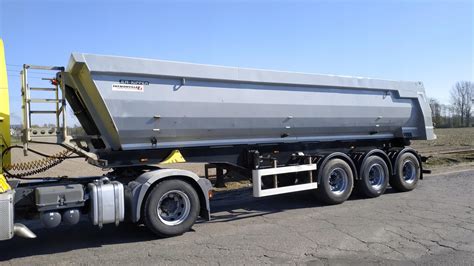

Wywrotki MEILLER: Jakość i bezpieczeństwo

Naczepy wywrotki marki MEILLER charakteryzują się doskonałymi właściwościami jezdnymi dzięki nisko położonemu środkowi ciężkości i odpornej na zginanie ramie, co zapewnia stabilność i pewne prowadzenie. Podwozia nie wymagają częstej konserwacji, a specjalne osie są przystosowane do pracy w trudnych warunkach budowlanych.

Stalowe skrzynie MEILLER są wytrzymałe w codziennym użytkowaniu. Wysoka prędkość wychyłu może być dodatkowo zwiększona dzięki funkcji szybkiego opuszczania, co gwarantuje sprawny i szybki rozładunek. Nisko poprowadzona krawędź załadunkowa ułatwia załadunek, a nisko umieszczona krawędź wysypu upraszcza proces rozładunku. Skrócony tylny zwis sprawia, że naczepy te idealnie współpracują z rozściełaczami do asfaltu.

Korzyści z wywrotek MEILLER:

• Doskonałe właściwości jezdne dzięki nisko położonemu środkowi ciężkości i innowacyjnemu podwoziu.
• Optymalizacja ładowności dzięki niskiej masie własnej.
• Wysoka prędkość robocza dzięki wydajnej hydraulice.
• Długa żywotność dzięki odpornym na zużycie skrzyniom MEILLER MHPS.

Specyfikacje techniczne (przykładowe modele):

Ekonomiczność i długa żywotność

Naczepy MEILLER zapewniają większą ekonomiczność dzięki wysokiej ładowności i komfortowym właściwościom jezdnym. Nisko położony środek ciężkości gwarantuje dobrą stabilność, a niska krawędź załadunkowa i wysypu ułatwiają obsługę. Wytrzymałe podwozie zapewnia bezpieczny transport nawet w trudnym terenie.

Zoptymalizowane wprowadzanie siły minimalizuje ryzyko pęknięć. Rozwiązanie Tailored Blanks (wzmocniona blacha podłogi w tylnej części) oraz opcjonalne blachy ochronne dodatkowo przedłużają żywotność.

Najlepsze właściwości jezdne i wydajna hydraulika

Ramy podwozia MEILLER są perfekcyjnie dopasowane, a ich konstrukcja, wraz z komponentami renomowanych producentów, zapewnia najlepsze właściwości jezdne. Szybka praca wywrotki jest zasługą wydajnej hydrauliki MEILLER, a tryb szybkiego opuszczania skraca czas opuszczania nawet o 40%.

Bezpieczeństwo i zaawansowane systemy

Duże rezerwy przeciążeniowe, wysoka początkowa siła podnoszenia i nisko osadzony środek ciężkości zapewniają bezpieczeństwo podczas przechylania. Długie prowadnice zmniejszają podatność tłoków na zginanie, a system ostrzegania monitoruje nachylenie naczepy.

Hydraulika MEILLER jest potężna, wytrzymała i wydajna, odporna na zabrudzenia i zużycie dzięki wysokowytrzymałym materiałom. Zoptymalizowane zawory i pompy zapewniają najlepsze czasy cyklu, a precyzyjne sterowanie ruchem jest możliwe nawet pod wysokimi obciążeniami. Systemy te są praktycznie bezobsługowe.

Systemy wspomagające kierowcę i bezpieczeństwo jazdy

System wspomagający manewrowanie poprawia zwrotność, szczególnie w ruchu okrężnym i podczas skręcania, zmniejszając jednocześnie zużycie opon. Niezależnie od wyboru hamulców bębnowych czy tarczowych, pełną kontrolę zapewniają czujniki zużycia okładzin hamulcowych i układ kontroli ciśnienia w oponach.

Wspomaganie ruszania zapewnia większą przyczepność osi napędowych, ułatwiając płynne ruszanie nawet w trudnym terenie. Systemy podnoszenia osi zmniejszają zużycie opon i paliwa podczas pustych przejazdów, a po załadowaniu pojazdu oś podnoszona automatycznie się obniża.

Warianty ścian tylnych i izolacja termiczna

Różnorodne warianty ścian tylnych umożliwiają wybór dopasowanego rozwiązania, w tym przełączane ściany tylne S4 lub S5 z zamknięciami kleszczowymi lub kłowymi dla maksymalnej elastyczności. Dostępne są również ściany tylne z wahliwym otwieraniem (odporne na zużycie) oraz hydrauliczne ściany tylne, które otwierają się całkowicie przed procesem przechylenia.

Dla zastosowań w budowie dróg dostępne są termoizolowane wywrotki siodłowe z muldami wykonanymi z materiału izolacyjnego odprowadzającego wodę, połączonego z dwuwarstwową stalą nierdzewną. Są one certyfikowane zgodnie z normą DIN 70001 i zapewniają pewną izolację termiczną bez mostków cieplnych.

Sterowanie i diagnostyka

Sterowanie wywrotką siodłową MEILLER jest możliwe za pomocą modułu SmartBoard®, który wyświetla stany robocze i umożliwia obsługę hamulca rozściełacza, osi podnoszonej i wspomagania ruszania. System wspomagający kierowcę MEILLER umożliwia sterowanie i monitorowanie wywrotki z kabiny kierowcy, SmartBoard® lub smartfona.

System ostrzega w przypadku zbyt dużego nacisku na oś lub zbyt stromego pochylenia kolebki. Szybka pomoc jest możliwa dzięki odczytaniu protokołu błędów, który można przesłać e-mailem. Analiza danych eksploatacyjnych pozwala na optymalizację zastosowania parku maszyn.

Systemy plandek

Oryginalne systemy plandek MEILLER umożliwiają zakrycie materiału, zabezpieczenie ładunku i oszczędność paliwa. Dostępne są jako boczna plandeka zwijana lub plandeka przesuwana.

Urządzenia do wywrotu: Historia i rodzaje siłowników

Firma, której historia sięga niemal 100 lat wstecz, rozpoczęła swoją działalność w 1923 roku jako zakład metalowy. Pierwsze urządzenie do wywrotu powstało w 1947 roku, a pierwszy hydrauliczny siłownik wywrotu wyprodukowano w 1953 roku. Eksport rozpoczął się w 1970 roku.

Podstawowa różnica między mechanicznymi i hydraulicznymi rozwiązaniami do wywrotu polega na konstrukcji i medium roboczym. Mechanizmy drabinowe były ograniczone skokiem, podczas gdy siłowniki hydrauliczne teleskopowe mogą osiągać bardzo duży wysuw dzięki zastosowaniu wielu tłoków.

Organem roboczym typowego siłownika wywrotu jest tuleja (nurnik) umieszczona w cylindrycznym korpusie. Ciecz (olej hydrauliczny) wtłoczona do przestrzeni roboczej przesuwa tuleję.

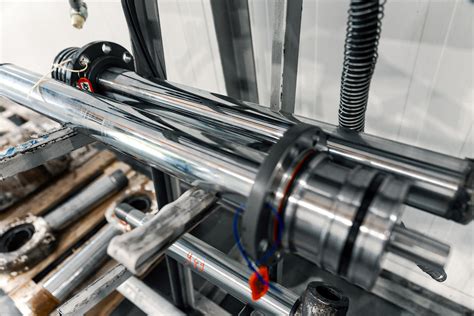

Rodzaje siłowników wywrotu:

• Siłowniki podskrzyniowe (TT, SUT, SDC): Wykorzystywane w pojazdach i przyczepach z wywrotem trójstronnym i tylnym. Charakteryzują się kompaktowymi rozmiarami, niską wagą i szybkim mechanizmem wywrotu.
• Siłowniki RT: Lżejsze i stabilniejsze, z dwoma cylindrami, zapewniające dużą siłę podnoszenia. Idealne do wywrotek tylnozsypowych i gdy brakuje miejsca na siłownik czołowy.
• Siłowniki frontowe (DFC/DFE, EFC/EFE): Stabilizowane siłowniki do wywrotek, naczep i przyczep. Modele z rurą ochronną (DFC/EFC) chronią cylinder przed uszkodzeniami. Opatentowana konstrukcja wahliwej obejmy umożliwia odchył obudowy siłownika.
• Siłowniki czołowe (JTC/JTD): Stabilizowane siłowniki z ceowym ramieniem podnoszenia, wymagające niewiele miejsca do montażu. Idealne do wywrotek z długimi muldami.
• Siłowniki czołowe (ETV): Zaprojektowane do podnoszenia ładunków bez sił bocznych, montowane "do góry nogami", głównie w pojazdach o sztywnej zabudowie.

Firma produkuje również jednostopniowe siłowniki hydrauliczne jednostronnego i dwustronnego działania, stosowane w różnych branżach przemysłu.

Innowacje i rozwiązania technologiczne

Firma oferuje rozwiązania klasy premium, kładąc nacisk na jakość, bezpieczeństwo i terminowość. Siłowniki wywrotu są wynikiem wieloletniego doświadczenia i nieustannych prac rozwojowych, a każdy siłownik jest testowany przed dostarczeniem klientowi.

Współpraca z różnymi producentami naczep wymaga uwzględnienia ich indywidualnych preferencji dotyczących wyboru siłownika wywrotu.

Elektronika i systemy zabezpieczeń

W ofercie firmy znajduje się elektronika, w tym popularny system IRMA (Independent Remote Monitoring Application). Aplikacja ta umożliwia monitorowanie rozładunku i stabilności pojazdu, zapobiegając niewłaściwym operacjom. Pozwala na określenie nachylenia pojazdu, maksymalnego kąta wychylenia skrzyni ładunkowej oraz maksymalnej wysokości uniesienia.

IRMA monitoruje również ciśnienie w układzie hydraulicznym i temperaturę oleju, wysyłając ostrzeżenia w przypadku przekroczenia zaprogramowanych parametrów. Istnieje możliwość zdalnego sterowania wywrotem przy pomocy aplikacji na smartfona lub pilota.

System BTControl oferuje od 4 do 16 programowalnych funkcji, takich jak unoszenie i opuszczanie skrzyni czy uchylanie i zamykanie tylnej klapy hydraulicznej.

Serwis i konserwacja

Zaplecze serwisowe odgrywa kluczową rolę. Dostępny jest elektroniczny katalog produktów, instrukcje obsługi i napraw oraz możliwość zgłaszania usterek gwarancyjnych. Podstawowy interwał serwisowy obejmuje smarowanie i wymianę oleju w układzie hydrauliki siłowej. Prawidłowa konserwacja może zapewnić bezproblemową pracę siłownika nawet powyżej 10 lat.

Powlekanie siłowników hydraulicznych twardym chromem zapewnia długi okres użytkowania, minimalizuje tarcie i zużycie uszczelnień. Dolne prowadzenia tulei są napawane brązem dla poprawy stabilności i trwałości.

Częste uszkodzenia siłowników wynikają z czynnika ludzkiego (nieprawidłowe zabezpieczenie sworzni kul wywrotu) lub braku systematycznego smarowania. Zanieczyszczony układ hydrauliczny również może prowadzić do awarii.

Wymiary naczep wywrotek a efektywność transportu

Dobór odpowiednich wymiarów naczepy wywrotki ma kluczowe znaczenie dla efektywności transportu materiałów sypkich. Od nich zależą pojemność, stabilność przy wyładunku, a także rachunek za paliwo.

Naczepa wywrotka to uniwersalne narzędzie w transporcie materiałów sypkich, wykorzystywane na budowach, w kopalniach kruszyw, przy modernizacji dróg czy w pracach rolniczych. Jej zadaniem jest przewóz ładunku i rozładunek przez uniesienie skrzyni.

Dlaczego wymiary są tak ważne?

• Pojemność i ładowność: Dłuższa skrzynia oznacza większą kubaturę, ale też wyższy środek ciężkości, co zwiększa ryzyko utraty równowagi.
• Stabilność: Kompaktowość i nisko położony środek ciężkości są kluczowe na budowie.
• Efektywność: Aluminiowe naczepy o większej pojemności i niższej masie własnej lepiej sprawdzają się przy transporcie na długich trasach.
• Rentowność: Wymiary naczepy to realny wskaźnik efektywności pracy i rentowności transportu.

Typowe wymiary i pojemność

Najczęściej spotykane wymiary naczep wywrotek to: długość 7,2-8,5 metra, szerokość 2,30-2,38 metra i wysokość burty 1,4-1,7 metra. Daje to pojemność od 24 do 33 m³ w konstrukcjach stalowych i nawet 35-45 m³ w wersjach aluminiowych.

Skrzynia o wymiarach 7,5 × 2,3 × 1,5 m mieści około 26 m³ materiału. Podniesienie burty do 1,7 m zwiększa pojemność o kolejne 4 m³, co może przełożyć się na jeden dodatkowy kurs mniej.

Masa własna i DMC zestawu

Większość naczep waży od 5 do 6,5 tony, a maksymalna dopuszczalna masa zestawu z ciągnikiem to 35 ton. Każda tona mniej w konstrukcji oznacza tonę więcej możliwego ładunku.

Dobór naczepy do rodzaju ładunku

• Ciężkie ładunki (asfalt, kamień, gruz): Należy wybrać naczepę niższą i krótszą, o pojemności do 27 m³.
• Lekkie materiały sypkie (zboże, piasek, trociny): Lepiej sprawdzi się aluminiowa naczepa o większej pojemności i niższej masie własnej.

Przepisy dotyczące wymiarów zestawów drogowych

Maksymalna szerokość naczepy w Polsce i UE to 2,55 m (dla izoterm 2,60 m), wysokość całego zestawu nie może przekraczać 4 m, a długość ciągnika z naczepą to maksymalnie 16,5 m. Zbyt wysoka skrzynia może sprawić, że zestaw przekroczy dopuszczalną wysokość.

Częste błędy przy wyborze naczepy

• Kupno zbyt dużej naczepy do ciężkich materiałów, co skutkuje niewykorzystaniem jej pojemności i większym spalaniem.
• Niedopasowanie naczepy do specyfiki przewożonego materiału.

Kluczowe pytania dotyczące naczep wywrotek:

1. Naczepa vs. przyczepa: Naczepa wywrotka wymaga ciągnika siodłowego, przyczepa wywrotka ma własny dyszel i może być ciągnięta przez ciężarówkę lub ciągnik rolniczy.
2. Aluminium vs. stal: Aluminium sprawdza się przy lekkich materiałach sypkich, pozwalając zwiększyć ładowność i zmniejszyć spalanie.
3. Obliczanie pojemności: Długość × szerokość × wysokość skrzyni (w metrach) i wynik przeliczyć na metry sześcienne.
4. Konfiguracje indywidualne: Wielu producentów oferuje konfiguracje indywidualne, ale należy zachować zgodność z przepisami.
5. Skutki przeciążenia: Nadmierne zużycie opon, spowolnione podnoszenie skrzyni, odkształcenia ramy, problemy z hamowaniem, ryzyko przewrócenia pojazdu.
6. Ceny: Średnie ceny zaczynają się od ok. 150-180 tys. zł netto za modele stalowe i 190-250 tys. zł za aluminiowe.

Wywrotki tylnozsypowe typu "rynna" - wytrzymałość i wydajność

Wywrotki tylnozsypowe typu 1W, znane jako "rynna", są flagowym produktem firmy, przeznaczonym dla pojazdów 3- i 4-osiowych o dopuszczalnej masie 26-32 tony. Zabudowy te wykonane są ze stali o podwyższonej udarności i ścieralności (HARDOX, DOMEX).

Konstrukcja wywrotki typu halfpipe z giętą podłogą w formie rynny zapewnia zwiększoną wytrzymałość, dużą odporność na uszkodzenia oraz skraca czas rozładunku. Produkty te przeznaczone są dla firm zajmujących się transportem ładunków ciężkich, takich jak ziemie z wykopów, ciężkie kamienie, kostki granitowe czy duży gruz.

Specyfikacja zabudowy:

• Burty boczne stałe: materiał DOMEX 650 gr.
• Burta tylna: otwierana automatycznie, mechanicznie podczas wywrotu do tyłu.
• Podłoga: wykonana ze stali HARDOX 450 gr.
• Tylna rynna zsypowa: długa.

Dobór komponentów układu hydraulicznego zapewnia optymalny czas podnoszenia i opuszczania skrzyni, gwarantując bezawaryjną pracę pojazdu.

Układy hydrauliczne HYVA - optymalny stosunek ceny do jakości

Układy hydrauliczne HYVA do wywrotu oferują najlepszy stosunek ceny do jakości, minimalizując koszty eksploatacji. Każdy układ jest tworzony z uwzględnieniem parametrów pracy pojazdu z wywrotem.

Kluczowe elementy układów HYVA:

• Pompy: Dwukierunkowe, nowoczesne pompy montowane na cztery otwory ("4H"), zapewniające przenoszenie znacznych obciążeń.
• Zawory HT: Zapewniają niskie straty ciśnienia, precyzyjne sterowanie pracą wywrotu i dodatkowe zabezpieczenie siłownika przed skokami ciśnienia oleju. Chronią przed skutkami niewłaściwej obsługi i niestabilnego podłoża.
• Zbiorniki: Lakierowane proszkowo, odporne na korozję i niesprzyjające warunki atmosferyczne. Wyprofilowana konstrukcja zapewnia dużą odporność na pęknięcia. Dostępne również w wersji aluminiowej.
• Połączenia: Elementy łączące ciągnik z naczepą są odporne na pracę w trudnych warunkach, zapewniając szczelność i niezawodność.
• Węże: Oryginalne węże HYVA o wysokiej odporności na uszkodzenia mechaniczne i ciśnienie oleju.

Istnieje możliwość skorzystania z usług wykwalifikowanego personelu do profesjonalnej instalacji układu oraz przedłużenia gwarancji.

Praktyczne wskazówki dotyczące użytkowania naczepy wywrotki

Praca z ciężkim sprzętem wymaga spokoju, przewidywalności i wyrobionych nawyków. Naczepa wywrotka potrafi znacząco przyspieszyć transport materiałów sypkich, ale tylko wtedy, gdy jest rozsądnie użytkowana.

Kluczowe aspekty bezpiecznej pracy:

• Sposób załadunku: Materiał powinien być rozłożony równomiernie, bez przesunięć na jedną stronę.
• Ocena podłoża: Przed kiprowaniem należy sprawdzić stabilność podłoża (unikaj miękkiej ziemi, kolein, spadków).
• Obserwacja ładunku: Podczas podnoszenia skrzyni należy obserwować ładunek. Jeśli materiał "stoi", nie należy forsować hydrauliki.
• Przyklejanie się materiału: Dotyczy głównie wilgotnej ziemi i gliny.
• Reakcja siłownika: Wolna reakcja może sygnalizować problem z olejem hydraulicznym lub przewodami.
• Domknięcie klapy tylnej: Niedokładnie zamknięta klapa może narobić bałaganu w trakcie jazdy.
• Kontrola osi i zawieszenia: Luzy lub nierówne zużycie wpływają na stabilność zestawu.

Traktuj naczepę wywrotkę jako narzędzie wymagające regularnej uwagi i kontroli, a nie element, który nie potrzebuje konserwacji.

Wybór materiału konstrukcyjnego

Wybór między stalą czarną a stalą ocynkowaną zależy od warunków eksploatacji: suchych, dobrze wentylowanych pomieszczeń lub wilgotnych warunków zewnętrznych.
