Wywrotki, zarówno rolnicze, jak i budowlane, stanowią dziś nieodzowny element nowoczesnych gospodarstw i przedsiębiorstw. Ich kluczową cechą jest zdolność do samodzielnego rozładunku ładunku, co znacząco zwiększa efektywność pracy. Chociaż współczesne wywrotki niemal wyłącznie opierają się na zaawansowanych systemach hydraulicznych, historia mechanizmów wywrotu sięga czasów, gdy tłok hydrauliczny nie był jeszcze podstawą konstrukcji. W niniejszym artykule przyjrzymy się ewolucji zasady działania wywrotek, koncentrując się na mechanizmach, które poprzedzały dominację hydrauliki, oraz wyjaśnimy, dlaczego rozwiązania z siłownikami hydraulicznymi stały się standardem.
Początki Mechanizmów Wywrotu: Podnośniki Drabinowe
Pierwsze urządzenia do wywrotu były mechaniczne i stanowiły odpowiedź na potrzebę szybkiego rozładunku materiałów sypkich bez konieczności ręcznego wybierania towaru. Z punktu widzenia działania, rozwiązania te, podobnie jak późniejsze siłowniki hydrauliczne, umożliwiały podniesienie muldy wywrotki. Podstawowa różnica leżała w konstrukcji i medium roboczym.

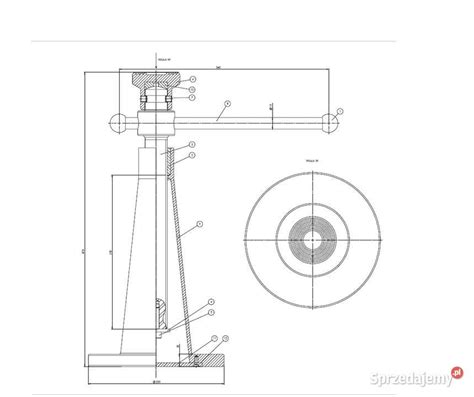

Wczesne mechanizmy wywrotu, zwane podnośnikami drabinowymi, charakteryzowały się specyficzną budową. Jak sama nazwa wskazuje, składały się z tzw. drabinek, które przypominały resor z dużą liczbą sworzni zamontowanych poprzecznie. W przypadku tych podnośników siła potrzebna do uniesienia muldy pochodziła z wałka odbioru mocy napędzanego od silnika lub z ręcznej korby, do której operator przykładał własną siłę mięśni.
Mechanizmy drabinowe miały jednak swoje ograniczenia, przede wszystkim związane ze skokiem roboczym. Konstrukcja wymagała, aby mechanizm po opuszczeniu muldy schował się w ramę pojazdu, co ograniczało maksymalny kąt i wysokość podnoszenia. Pomimo tych ograniczeń, były to pionierskie rozwiązania, które torowały drogę dla bardziej zaawansowanych technologii.
Ewolucja w Kierunku Hydrauliki: Rola Siłownika
Znaczący przełom w technologii wywrotek nastąpił wraz z wprowadzeniem mechanizmów hydraulicznych. W przypadku siłowników hydraulicznych podstawowym medium napędowym jest olej hydrauliczny, który zapewnia znacznie większą siłę, precyzję i elastyczność działania niż wcześniejsze systemy mechaniczne. Olej pod wysokim ciśnieniem, dostarczany do siłownika przez zawór rozdzielczy i rurę olejową, popycha tłoczysko, powodując przechylenie skrzyni ładunkowej.
Działanie systemu hydraulicznego rozpoczyna się od aktywowania mechanizmu wywrotu - zazwyczaj przy pomocy zaworu hydraulicznego lub dźwigni w kabinie ciągnika. Tłok hydrauliczny podnosi jedną ze stron przyczepy, pochylając ją w określonym kierunku - zazwyczaj w bok lub do tyłu. Dzięki grawitacji materiał samoczynnie wysypuje się ze skrzyni w ciągu kilku sekund, eliminując potrzebę użycia ładowarki czy ręcznego rozładunku. Nowoczesne siłowniki hydrauliczne, w tym siłowniki teleskopowe, posiadają kilka wbudowanych tłoków wysuwających się kolejno jeden po drugim, co pozwala na osiągnięcie bardzo dużego skoku roboczego.
Uniwersalne Zastosowania Wywrotek
Niezależnie od zastosowanego mechanizmu podnoszenia, wywrotki są maszynami o szerokim spektrum zastosowań, które sprawdzają się w wielu branżach:
- Transport materiałów sypkich: Najczęstsze zastosowanie obejmuje przewóz zboża, kukurydzy, rzepaku oraz innych plonów, gdzie liczy się szybkość załadunku i rozładunku.
- Gospodarstwa warzywnicze i sadownicze: Wykorzystywane do transportu ziemniaków, cebuli, marchwi, jabłek czy buraków.
- Nawożenie: Służą do przewożenia nawozów naturalnych (obornika), sypkich nawozów sztucznych, kompostu czy wapna na pole.
- Gospodarstwa hodowlane: Idealne do transportu kiszonki, słomy, siana oraz wszelkiego rodzaju pasz objętościowych.
- Budownictwo i usługi komunalne: Wykorzystywane do przewozu materiałów budowlanych, takich jak piasek, żwir, kamień, beton czy gruz, a także przy modernizacji dróg wewnętrznych, budowie wiat, hal czy pracach remontowo-rozbiórkowych.
Wywrotka przyda się wszędzie tam, gdzie trzeba coś szybko przewieźć i równie szybko rozładować.
Budowa i Rodzaje Wywrotek
Wywrotka to specjalistyczny pojazd lub zabudowa montowana na samochodzie ciężarowym lub dostawczym. Jej zadaniem jest szybkie i bezpieczne opróżnianie przestrzeni ładunkowej poprzez kontrolowane przechylenie skrzyni. Składa się z kilku kluczowych elementów:
- Podwozie samochodu: Stanowi fundament całej konstrukcji.
- Mechanizm podnoszący: Obecnie najczęściej hydrauliczny, odpowiada za unoszenie skrzyni.
- Przedział ładunkowy (skrzynia): Ruchoma skrzynia, która może być przechylana na boki lub do tyłu. Fundamentem każdej zabudowy wywrotki jest rama wykonana ze stali o podwyższonej wytrzymałości mechanicznej, spawana, a następnie cynkowana ogniowo lub pokrywana lakierem przemysłowym. Podłoga skrzyni powstaje z grubej, odpornej na ścieranie blachy, zabezpieczonej lakierowaniem wielowarstwowym. Burty wykonane z anodowanego aluminium zwiększają trwałość konstrukcji i ułatwiają obsługę dzięki swojej lekkości i wytrzymałości.
- Przystawka odbioru mocy (PTO): Napędza pompę hydrauliczną.
Przewóz wywrotki dzieli się na dwa główne typy ze względu na kierunek rozładunku:
- Wywrot do tyłu: Jest to najbardziej powszechne rozwiązanie, gdzie materiał wysypywany jest z tyłu pojazdu.

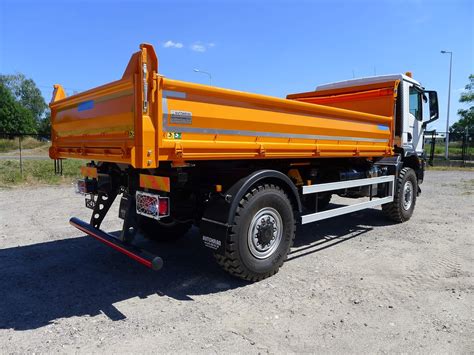

- Wywrot na bok: Pozwala na rozładunek ładunku na lewą lub prawą stronę, co jest przydatne w ograniczonych przestrzeniach. W nowoczesnych konstrukcjach często stosuje się siłowniki trójstronnego wywrotu, co oznacza, że materiał może być wysypywany zarówno na lewą, prawą stronę, jak i do tyłu, w zależności od warunków w terenie i zapotrzebowania.
W przypadku przyczep typu TANDEM, czyli z dwiema osiami, rozkład masy jest bardziej równomierny, co poprawia stabilność w czasie podnoszenia skrzyni i minimalizuje ryzyko przewrócenia maszyny.
Historia i Rozwój Technologii Wywrotu (firmy Nummi)
Historia rozwoju mechanizmów wywrotu jest ściśle związana z innowacjami technologicznymi i potrzebami rynku. Przykładem firmy, która przeszła ewolucję od mechanicznych do hydraulicznych systemów, jest Nummi.
Firma powstała w 1923 roku w miejscowości Perniö w Finlandii jako zakład metalowy obsługujący okolicznych rolników. Pierwsze urządzenie do wywrotu, będące konstrukcją mechaniczną, powstało w 1947 roku. Jednak prawdziwym przełomem było wyprodukowanie pierwszego hydraulicznego siłownika wywrotu Nummi w 1953 roku. Od tego czasu przedsiębiorstwo obrało specjalność w produkcji siłowników hydraulicznych, stając się jednym z liderów w tej dziedzinie. Eksport produktów Nummi rozpoczął się w 1970 roku od krajów skandynawskich, by z czasem objąć całą Europę i Bliski Wschód. W 2006 roku Nummi zostało przejęte przez indyjskie konsorcjum Wipro.
Współcześnie produkty Nummi są pozycjonowane jako rozwiązania klasy premium, bazujące na wieloletnim doświadczeniu i nieustannych pracach rozwojowych, co przekłada się na jakość, bezpieczeństwo i terminowość dostaw.
Bezpieczeństwo i Obsługa Wywrotek
Niezawodność i bezpieczeństwo pracy wywrotki zależą nie tylko od jej konstrukcji, ale także od prawidłowej eksploatacji. Operator wywrotki oraz inne osoby odpowiedzialne za załadunek czy przygotowanie placu budowy powinny bezwzględnie przestrzegać podstawowych zasad:
- Prawidłowe rozmieszczenie ładunku: Masa wywrotki nie może przekraczać maksymalnego dopuszczalnego obciążenia, a ładunek musi być równomiernie rozłożony w przestrzeni skrzyni i nie przekraczać jej objętości.
- Jazda z opuszczoną skrzynią ładunkową: Niedopuszczalne jest prowadzenie wywrotki z podniesioną skrzynią ładunkową.
- Kontrola burt: W nowoczesnych wywrotkach zamki blokujące burty sterowane są pneumatycznie z kabiny kierowcy. W starszych modelach spotyka się jeszcze burty zamykane ręcznie.
Nowoczesne technologie znacznie zwiększają bezpieczeństwo użytkowania. Nummi oferuje zaawansowaną elektronikę, taką jak system IRMA (Independent Remote Monitoring Application), który umożliwia monitorowanie rozładunku i stabilności pojazdu oraz zapobieganie niewłaściwym operacjom. IRMA pozwala określić nachylenie wzdłużne i poprzeczne pojazdu, ustawić maksymalny kąt wychylenia skrzyni ładunkowej oraz maksymalną wysokość, na jaką może być uniesiona, co jest szczególnie przydatne podczas pracy w halach lub pod wiaduktami. System monitoruje również ciśnienie w układzie hydraulicznym i temperaturę oleju, wysyłając ostrzeżenia o przekroczeniu zaprogramowanych parametrów.
Dodatkowo, dla polepszenia pola pracy, dostępne jest zdalne sterowanie wywrotem przy pomocy aplikacji na smartfon lub tablet (system BTControl), co umożliwia operatorowi nadzorowanie rozładunku z bezpiecznej odległości i bieżącą ingerencję w jego przebieg.
Serwis i Trwałość Mechanizmów Wywrotu
Długotrwałe i bezproblemowe działanie wywrotki, zwłaszcza w przypadku systemów hydraulicznych, wymaga regularnego serwisowania. Podstawowy interwał serwisowy obejmuje smarowanie i wymianę oleju w układzie hydrauliki siłowej. Systematyczne wykonywanie tych czynności zapewnia bezproblemową pracę siłownika nawet powyżej 10 lat. Siłowniki hydrauliczne są często powlekane twardym chromem, co zapewnia bardzo długi okres użytkowania, minimalizuje tarcia i ogranicza zużywanie się uszczelnień. Dolne prowadzenia tulei są napawane brązem dla poprawienia stabilności i trwałości.
Jednakże, wiele uszkodzeń siłowników jest spowodowanych czynnikami ludzkimi, takimi jak nieprawidłowe zabezpieczenie sworzni kul wywrotu lub brak systematycznego smarowania kuli i łożysk kołyski. Zanieczyszczony układ hydrauliczny również stanowi poważne zagrożenie, ponieważ olej pełni kluczową rolę w smarowaniu siłownika i ochronie przed wewnętrzną korozją.
