Naczepy wywrotki, często określane również jako przyczepy wywrotki lub ciężarówki wywrotki, to specjalistyczne pojazdy wykorzystywane powszechnie w branży budowlanej, rolnictwie, górnictwie i wielu innych sektorach przemysłu, gdzie transportuje się materiały sypkie. Ich specyficzna konstrukcja umożliwia bardzo szybkie i nie wymagające angażowania innych maszyn "zrzucenie" ładunku w wybranym miejscu, co znacząco oszczędza czas na przenoszenie materiałów z jednego miejsca do drugiego.
Podstawowe Elementy Konstrukcyjne Naczepy Wywrotki

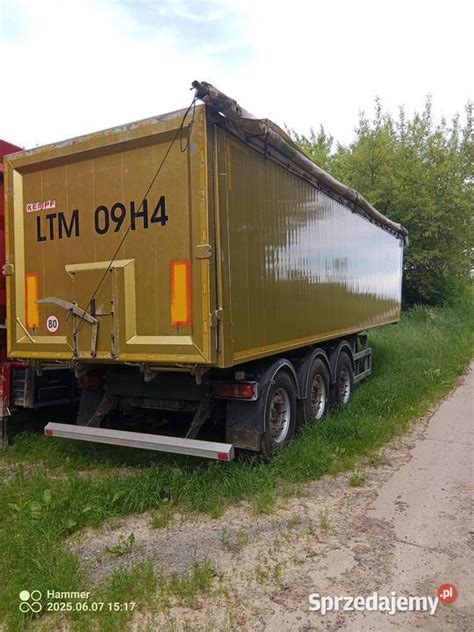

Naczepy typu wywrotki charakteryzują się jednolitą budową ściany przedniej, bocznych oraz podłogi. Są to pojazdy przeznaczone do transportu towarów sypkich, takich jak kruszywa, węgiel, żwir oraz płody rolne. Standardowe wywrotki to wszechstronne pojazdy używane w różnych zastosowaniach przemysłowych. Naczepy wywrotki są pozbawione dachu, co z jednej strony ułatwia załadunek, lecz z drugiej może wymagać założenia opończy, aby uchronić przewożone towary przed warunkami atmosferycznymi lub ubytkami podczas transportu. Cechą charakterystyczną wywrotek jest posiadanie ruchomej skrzyni załadunkowej, która może być - w zależności od możliwości konstrukcji - przechylana na boki lub do tyłu.
Skrzynia Ładunkowa
Skrzynia ładunkowa to pojemnik, w którym znajduje się transportowany materiał. Zazwyczaj jest on wykonany ze stali lub aluminium i zaprojektowany tak, aby można go było podnosić i opuszczać za pomocą cylindrów hydraulicznych. Na przykład wywrotki tylnozsypowe typu "rynna" są przeznaczone na pojazdy 3- i 4-osiowe o dopuszczalnej masie 26-32 tony. Ich zabudowy są w całości wykonywane ze stali o podwyższonej udarności i ścieralności, takiej jak HARDOX czy DOMEX. Konstrukcja wywrotki, klasyczny halfpipe z giętą podłogą w formie rynny, zapewnia zwiększoną wytrzymałość, dużą odporność na uszkodzenia oraz skraca czas rozładunku. Podłoga tych wywrotek jest wykonana ze stali HARDOX 450 gr. Burty boczne są stałe i wykonane z materiału DOMEX 650 gr, a burta tylna otwiera się automatycznie, mechanicznie podczas wywrotu do tyłu.
Układ Hydrauliczny
System hydrauliczny odpowiada za podnoszenie i opuszczanie skrzyni wywrotki. Składa się z pompy hydraulicznej, płynu hydraulicznego, cylindrów hydraulicznych i zaworów sterujących. Jest to kluczowy mechanizm, który podnosi skrzynię ładunkową. W nowoczesnych wywrotkach zamki blokujące burty są sterowane pneumatycznie z kabiny kierowcy. W starszych modelach spotkać można jeszcze burty zamykane przy pomocy ręcznie zwalnianych klamer. Po zwolnieniu blokady burta swobodnie wisi na górnych zawiasach mocujących ją do pozostałej konstrukcji skrzyni; wraz z unoszeniem się skrzyni oraz pod wpływem napierającego na nią ciężaru ładunku, blokada uchyla się, umożliwiając zsyp ładunku.
Podwozie i Zawieszenie
Podwozie to rama ciężarówki, która podtrzymuje silnik, kabinę i skrzynię wywrotki. Układ zawieszenia odpowiada za podtrzymywanie ciężaru ciężarówki i jej ładunku, a także zapewnianie kierowcy komfortowej jazdy. Wywrotka wymaga opon o dużej wytrzymałości, które poradzą sobie z jej ciężarem i ładunkiem, a także nierównym terenem związanym z pracą. Ich wysokiej jakości opony pozwalają im wytrzymać gruz i ostre przedmioty na ziemi placu budowy.
Wyzwania w Eksploatacji Naczep Wywrotek: Stabilność i Trakcja
Podnoszenie skrzyni na nierównym lub zbyt pochyłym terenie grozi wywróceniem pojazdu, co może prowadzić do licznych, negatywnych następstw, takich jak uszkodzenie kosztownych pojazdów, cudzego majątku, uszczerbek na zdrowiu kierowcy, a w drastycznych przypadkach nawet śmierć kierowcy lub innych osób, które mogą znajdować się w pobliżu rozładowywanej wywrotki. Takie sytuacje są szczególnie niebezpieczne, jeśli pojazd pracuje w zaludnionych miejscach, na przykład przy budowie osiedli mieszkaniowych.
Drugim problemem, zwłaszcza w przypadku zestawów złożonych z ciągnika siodłowego i naczepy, jest ograniczona trakcja, powodująca problemy z ruszaniem na luźnej nawierzchni. Tradycyjne rozwiązania, takie jak hydrostatyczne napędy osi, ważą około 300 kg, co ujemnie odbija się na ładowności pojazdu. Poza tym są to dosyć skomplikowane zespoły wysokociśnieniowych urządzeń hydraulicznych, elektrycznych i elektronicznych, których montaż wymaga ingerencji w układy samochodu, regularnego serwisowania i dużej ilości oleju.
Innowacyjne Rozwiązania: System DRIVE ON Fliegl
W odpowiedzi na te wyzwania, inżynierowie Fliegl opracowali znacznie prostszy i lżejszy układ o nazwie DRIVE ON, którego masa to zaledwie 26 kg. Jego działanie polega na tym, że kierowca przed rozładunkiem naczepy wywrotki musi jedynie uruchomić system DRIVE ON przy pomocy pokrętła ulokowanego na tablicy układu hamulcowego naczepy.
Zasada Działania Systemu DRIVE ON
- Po uruchomieniu, rozkładają się niewielkie, stalowe podpory przymocowane do ostatniej osi naczepy.
- Po rozłożeniu, podpory te zapierają się o ramę naczepy, powodując usztywnienie zawieszenia i odciążenie jego pneumatycznych miechów.
- W czasie podnoszenia wywrotki i przesuwania się ładunku, rama naczepy dociska nie tylko jej tył, ale także siodło ciągnika, co zwiększa nacisk na oś napędową. Oś napędowa jest w takiej sytuacji zwykle mocno odciążana, a dzięki systemowi DRIVE ON cały zestaw staje się o wiele bardziej stabilny.
- Podparcie ostatniej osi naczepy pomaga także w czasie ruszania na nieutwardzonym podłożu, zarówno załadowanym, jak i opróżnionym zestawem, poprzez niwelowanie niekorzystnego rozłożenia nacisków na poszczególne osie.
DRIVE ON spełnia podobną funkcję jak dodatkowe, hydrostatyczne napędy osi, jest jednak od nich znacznie lżejszy, prostszy konstrukcyjnie i tańszy w eksploatacji, nie ograniczając przy tym ładowności. Przy ruszaniu z włączonym DRIVE ON nacisk na siodło wzrasta nawet o 6,7 t, co stanowi równowartość 25,8% masy naczepy. System ten gwarantuje większą stabilność naczepy, bezpieczeństwo pracy i pozwala zaoszczędzić czas i koszty wyciągania „zakopanego” pojazdu.
Jak obsługiwać wywrotkę – unikaj poważnych wypadków
Zasady Bezpiecznej Eksploatacji i Konserwacji
Nie tylko znajomość mechanizmu działania wywrotki jest istotna - równie ważna jest również znajomość zasad pracy na tym urządzeniu. Operator wywrotki oraz inne osoby odpowiedzialne za załadunek czy przygotowanie placu budowy powinny bezwzględnie tych zasad przestrzegać.
Prawidłowe Rozmieszczenie Ładunku
- Należy pamiętać, żeby po załadowaniu masa wywrotki nie przekraczała maksymalnego dopuszczalnego obciążenia.
- Ładunek powinien być równomiernie rozłożony w przestrzeni skrzyni i nie przekraczać jej objętości. Przeciążenie ciężarówki pogarsza jej wydajność, a nawet może spowodować uszkodzenie jej podzespołów i osprzętu. Nierównomiernie rozłożony ciężar może również sprawić, że kierowca będzie miał trudności z obsługą i prowadzeniem pojazdu.
Zachowanie podczas Jazdy
- Niedopuszczalne jest prowadzenie wywrotki, której skrzynia ładunkowa jest podniesiona. Jazda powinna odbywać się zawsze z opuszczoną skrzynią ładunkową.
Regularna Konserwacja
Konserwacja wywrotki jest kluczowa dla zapewnienia płynnej pracy pojazdu i jego długiej żywotności. Ważne jest, aby prowadzić rejestr wszystkich napraw i konserwacji wykonanych w ciężarówce. Będzie to przydatne, jeśli kiedykolwiek będzie trzeba odwołać się do konkretnej naprawy lub w przypadku sprzedaży ciężarówki w przyszłości.
- Zaplanuj przeglądy konserwacyjne w regularnych odstępach czasu: Podczas kontroli konserwacji zapobiegawczej wykwalifikowany technik dokładnie sprawdzi wywrotkę, w tym silnik, hamulce, opony i inne kluczowe elementy.
- Regularnie sprawdzaj i czyść skrzynię ładunkową: Skrzynia ładunkowa jest jedną z najważniejszych części wywrotki. Za każdym razem, gdy używasz ciężarówki, poświęć kilka minut na sprawdzenie skrzyni ładunkowej i posprzątaj wszelkie zanieczyszczenia. Ważne jest również, aby sprawdzać nadwozie ciężarówki pod kątem jakichkolwiek oznak uszkodzeń, takich jak pęknięcia, rdza lub wgniecenia. Skrzynia wywrotki i jej wykładzina również powinny zostać sprawdzone pod kątem jakichkolwiek oznak zużycia lub uszkodzenia.
- Często sprawdzaj poziom płynów i ciśnienie w oponach: Te elementy należy sprawdzać co najmniej raz w tygodniu, jeśli nie częściej. Aby sprawdzić poziom płynu, otwórz maskę i znajdź bagnety, sprawdź każdy bagnet i w razie potrzeby uzupełnij płyny. Aby sprawdzić ciśnienie w oponach, użyj miernika ciśnienia w oponach.
- Zwróć uwagę na hydraulikę: Układ hydrauliczny sprawia, że wywrotka działa, podnosząc i opuszczając skrzynię. W przypadku zauważenia jakichkolwiek problemów z hydrauliką, należy skonsultować się z wykwalifikowanym technikiem.
- Rozwiązuj typowe problemy w miarę ich pojawiania się: Wywrotki to skomplikowane maszyny z wieloma ruchomymi częściami. Gdy pojawią się problemy, nie należy zwlekać z ich naprawą.
