Pojemność Skrzyni Ładunkowej Wywrotki: Dane Techniczne i Wybór

Choć na pierwszy rzut oka wywrotka to po prostu ciężarówka z kiprem, który zrzuca ładunek na budowie, to jednak w świecie transportu i budownictwa ogromne znaczenie ma jedno konkretne pojęcie - jej pojemność. To właśnie ten parametr decyduje o tym, ile materiału da się przewieźć za jednym razem, co w praktyce przekłada się na liczbę kursów, czas realizacji zlecenia i, oczywiście, koszty transportu.

Jeśli kiedykolwiek przewoziłeś piasek, gruz albo asfalt, wiesz, że dobór sprzętu ma znaczenie już na etapie załadunku. Właśnie tu wchodzą w grę wymiary naczepy wywrotki. To od nich zależą pojemność, stabilność przy wyładunku i rachunek za paliwo. Dobór wymiarów naczepy wywrotki to zatem nie kwestia estetyki, lecz czystej praktyki. W tym tekście znajdziesz konkretne wskazówki, jak czytać parametry, jak przełożyć je na realną pracę i ile m³ ma naczepa wywrotka w różnych wersjach.

Czym jest pojemność skrzyni ładunkowej wywrotki?

Pojemność wywrotki to objętość przestrzeni ładunkowej - czyli skrzyni, do której ładowany jest materiał. Najczęściej wyraża się ją w metrach sześciennych (m³). Ten zapis - pojemność wywrotki w m3 - to standard w branży budowlanej i logistycznej.

Wyobraź sobie to tak: sypiesz piasek do dużego pojemnika. Jeśli masz skrzynię o pojemności 6 m³, to oznacza, że zmieści się tam 6 metrów sześciennych materiału. Warto jednak pamiętać, że nie każdy materiał waży tyle samo; tona piachu zajmie więcej miejsca niż tona żwiru czy gruzu.

Dla kogo ten parametr ma największe znaczenie? Przede wszystkim dla firm budowlanych, transportowych i osób, które zawodowo zajmują się przewozem materiałów sypkich - ziemi, piasku, kruszywa, asfaltu czy odpadów budowlanych. Na przykład, wybierając samochód do zadań miejskich, lepiej postawić na model o mniejszej pojemności wywrotki w m³. Będzie on bardziej zwinny i łatwy do zaparkowania.

Pojemność a ładowność: kluczowe różnice

Choć na pierwszy rzut oka mogą wydawać się synonimami, pojemność wywrotki i jej ładowność to dwa zupełnie różne pojęcia, które są kluczowe dla efektywnego i bezpiecznego transportu.

• Pojemność wywrotki to objętość, jaką może pomieścić skrzynia ładunkowa, mierzona w metrach sześciennych (m³). To informacja o tym, ile przestrzeni fizycznie zmieści się w skrzyni. Jeśli wrzucisz do niej np. trociny, ich objętość zostanie zmierzona w m³.
• Z kolei ładowność to maksymalna masa, jaką można bezpiecznie załadować na pojazd - wyrażana w tonach lub kilogramach. To już nie objętość, ale waga. Producent wyznacza ją na podstawie konstrukcji wywrotki, zawieszenia, opon, ramy i układu hamulcowego. Przekroczenie ładowności to nie tylko ryzyko mandatów, ale też realne zagrożenie.

Posłużmy się prostym przykładem: wyobraź sobie dwie różne wywrotki - obie o pojemności 8 m³. Jedna jest przystosowana do przewożenia lekkich materiałów, jak np. kora ogrodowa, a druga do przewozu ciężkich kruszyw. Obie zmieszczą tyle samo objętościowo, ale ich ładowność może się znacząco różnić. Pierwsza bezpiecznie udźwignie np. 4 tony, druga nawet 12 ton. Jeśli wpakujesz do tej pierwszej 8 m³ żwiru, przekroczysz dopuszczalną masę i możesz narazić się na poważne konsekwencje - zarówno prawne, jak i techniczne. Dlatego profesjonalni użytkownicy, np. firmy budowlane, zawsze patrzą na oba parametry.

Jak obliczyć pojemność skrzyni ładunkowej?

Najprościej pojemność skrzyni ładunkowej można obliczyć, mnożąc jej podstawowe wymiary: długość × szerokość × wysokość skrzyni (podawane w metrach). Wynik należy przeliczyć na metry sześcienne. Przykładowo: skrzynia o wymiarach 7,5 × 2,3 × 1,5 m = 25,9 m³ materiału. W przypadku, gdy burty są lekko pochylone, skrzynia przyjmuje kształt trapezoidalny. Należy pamiętać, że 1 m³ równa się 1000 l.

Czynniki wpływające na pojemność wywrotki

Pojemność wywrotki to nie tylko liczba zależna od rozmiaru skrzyni. W praktyce parametr ten zależy od wielu innych czynników, które warto znać, zanim podejmie się decyzję o zakupie.

• Wielkość skrzyni ładunkowej: To najbardziej oczywisty czynnik. Im dłuższa, szersza i wyższa skrzynia, tym większa pojemność wywrotki w m³. Przykładowo, klasyczna dwuosiowa wywrotka o długości skrzyni 4,5 metra, szerokości 2,3 metra i wysokości burty 0,8 metra może mieć pojemność ok. 8,3 m³.
• Kształt skrzyni i kąt nachylenia podłogi: Producenci stosują różne rozwiązania - od klasycznych prostokątnych przekrojów po bardziej ergonomiczne, lekko zaokrąglone formy. Skrzynie stożkowe (np. + 8 cm z tyłu w stosunku do przodu) zapewniają całkowite i płynne opróżnianie, co zwiększa efektywność.
• Wysokość burt: Często jest regulowana lub dostosowywana na zamówienie. Jeśli zamierzasz przewozić lekkie materiały o dużej objętości, jak np. trociny czy odpady zielone, warto rozważyć podwyższone burty, które realnie zwiększają pojemność wywrotki w m³.
• Układ osi i dopuszczalna masa całkowita (DMC): Dla wywrotki nie wystarczy tylko „mieć miejsce” - musi być też możliwość załadunku pod względem wagowym. Naczepa wywrotka wymaga ciągnika siodłowego i jest częścią zestawu drogowego o DMC do 35 ton. Przyczepa wywrotka ma własny dyszel i może być ciągnięta przez ciężarówkę lub ciągnik rolniczy.
• Materiał wykonania skrzyni: Nowoczesne wywrotki coraz częściej korzystają ze stali trudnościeralnych (np. HARDOX), które pozwalają uzyskać cieńsze ścianki przy zachowaniu wytrzymałości, a tym samym obniżyć masę własną pojazdu, zwiększając ładowność.

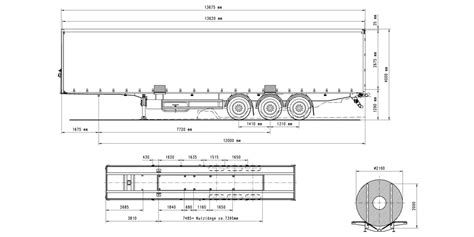

Standardowe wymiary i pojemności

Na pierwszy rzut oka wszystkie naczepy wywrotki wyglądają podobnie. Jednak kilka centymetrów różnicy w długości czy wysokości burty potrafi diametralnie zmienić ich możliwości załadunkowe.

• Najczęściej spotykane wymiary mieszczą się w przedziałach: długość 7,2-8,5 metra, szerokość 2,30-2,38 metra i wysokość burty 1,4-1,7 metra.
• W praktyce daje to od 24 do 33 m³ pojemności w konstrukcjach stalowych i nawet 35-45 m³ w wersjach aluminiowych.

Dla lepszego zobrazowania: skrzynia o wymiarach 7,5 × 2,3 × 1,5 m mieści około 26 m³ materiału. Wystarczy jednak podnieść burty do 1,7 m, by pojemność wzrosła o kolejne 4 m³. To pozornie niewielka różnica, ale w skali dnia czy tygodnia potrafi przełożyć się na jeden dodatkowy kurs mniej, a więc realną oszczędność paliwa i czasu.Na rynku spotyka się najczęściej kilka standardowych przedziałów pojemności:

• Najmniejsze modele (do zadań miejskich, niewielkich remontów): od 2 do 4 m³.
• Średniej wielkości wywrotki (na typowych placach budów, przy budowie domów jednorodzinnych): od 6 do 10 m³.
• Największe maszyny (przy inwestycjach drogowych, kolejowych, dużych robotach ziemnych): potrafią osiągać nawet powyżej 20 m³, a naczepy aluminiowe nawet 45 m³.

Regulacje prawne i masa własna

Przepisy w Polsce i UE są dość jasne: maksymalna szerokość naczepy to 2,55 m (dla izoterm 2,60 m), wysokość całego zestawu nie może przekraczać 4 m, a długość ciągnika z naczepą to maksymalnie 16,5 m. Zbyt wysoka skrzynia przy standardowym siodle może sprawić, że zestaw przekroczy dopuszczalną wysokość - wtedy nawet wiadukt potrafi stać się problemem.

Nie można też zapominać o masie własnej i DMC (Dopuszczalnej Masie Całkowitej) całego zestawu. Większość naczep waży od 5 do 6,5 tony, a maksymalna dopuszczalna masa zestawu z ciągnikiem to 35 ton. Oznacza to, że każda tona mniej w konstrukcji to tona więcej możliwego ładunku. To realny wskaźnik efektywności pracy i rentowności całego transportu.

Najczęstszym błędem jest kupno zbyt dużej naczepy do ciężkich materiałów. Wtedy i tak nie wykorzysta się jej pojemności, a spali więcej paliwa. Przeciążenie zwiększa ryzyko przewrócenia się pojazdu przy wywrocie i może prowadzić do nadmiernego zużycia opon, spowolnionego podnoszenia skrzyni, odkształceń ramy lub problemów z hamowaniem.

Wybór odpowiedniej wywrotki do materiału

Wybór odpowiedniego pojazdu to nie tylko kwestia sprawdzenia, ile wywrotka ma pojemności czy jaka jest jej ładowność. Ważne jest przede wszystkim dopasowanie samochodu do specyfiki przewożonego materiału, gdyż każdy surowiec ma swoje wymagania - czy to pod względem objętości, ciężaru, czy sposobu załadunku i rozładunku.

1. Rodzaj materiału: Zastanów się, jaki materiał najczęściej będziesz przewozić. Czy jest to lekki, puszysty surowiec, np. trociny albo kora drzewna? A może ciężki kruszec, jak żwir, piasek czy gruz budowlany?
   • Dla lekkich materiałów o dużej objętości (zboże, piasek, trociny) warto postawić na wywrotkę z większą pojemnością załadunkową i podwyższonymi burtami. Tu dobrze sprawdzi się aluminiowa naczepa o większej pojemności i niższej masie własnej, pozwalająca zwiększyć ładowność i zmniejszyć spalanie.

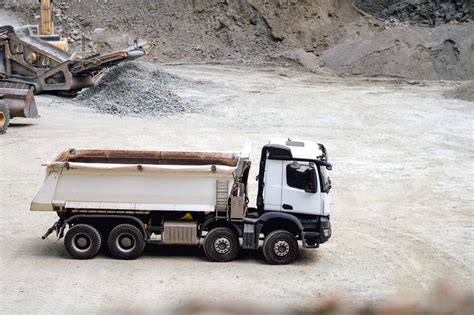

   • Jeśli natomiast głównym zadaniem będzie transport ciężkich kruszyw (asfalt, kamień, gruz), ładowność staje się priorytetem. Wybierz naczepę niższą i krótszą, o pojemności do 27 m³. Na budowie liczy się kompaktowość i nisko położony środek ciężkości. Tam wygrywa stalowa wanna o mniejszych gabarytach.
2. Kształt i materiał skrzyni ładunkowej: Na przykład do przewozu materiałów sypkich o dużej ziarnistości dobrze sprawdzą się wywrotki ze skrzynią o gładkiej powierzchni i optymalnym kącie nachylenia. Cechy te ułatwiają szybki i pełny rozładunek. Materiał skrzyni ze stali trudnościeralnej (np. HARDOX) gwarantuje wytrzymałość przy cieńszych ściankach.
3. Warunki pracy: Nie zapominaj również o warunkach, w jakich będzie pracować wywrotka. Praca w terenie górzystym, błotnistym lub kamienistym wymaga mocniejszego zawieszenia, większej liczby osi i często też napędu 4x4.

Rozważ także oś podnoszoną w naczepach: przy pustym powrocie zmniejsza zużycie opon i paliwa. Dobrze dobrana naczepa to sprzęt, który naprawdę ułatwia pracę.

Przykłady danych technicznych od producentów

Wywrotki ciężarowe Wielton

Wielton oferuje szeroki wybór wywrotek, które wyróżniają się innowacyjnymi rozwiązaniami konstrukcyjnymi i możliwościami konfiguracji.

Wielton Weight Master

• Wielostronność: Model wykorzystywany m.in. w branży budowlanej.
• Konstrukcja: Prostokątna, aluminiowa skrzynia ładunkowa o zwiększonej twardości oraz rama ze stali S700 wykonanej w technologii SuperLight.
• Zalety: Wyjątkowo lekka i wytrzymała konstrukcja. Niższa masa własna przekłada się na zwiększoną ładowność przy tej samej pojemności skrzyni. Podłoga ze stopu aluminium ENDUR-AL. Grubość materiałów można dostosować do potrzeb klienta.

Wielton Strong Master

Jeśli priorytetem jest wytrzymałość, niezawodna praca w trudnym terenie oraz wydajność przy przejazdach na krótkich odcinkach, dobrym wyborem będzie wywrotka ciężarowa z serii Wielton Strong Master.

• Szybkość rozładunku: Zaokrąglone dno skrzyni o przekroju stożka zwiększa szybkość rozładunku i załadunku ziemi oraz materiałów sypkich, a także kruszyw, asfaltu, gruzu i kamieni.
• Wytrzymałość: Wyjątkowa wytrzymałość i długi czas eksploatacji, zwłaszcza w modelu ze skrzynią ładunkową wykonaną w całości z trudnościeralnej stali Hardox 450, która ma bardzo wysoką odporność na odkształcenia.
• Lekkość: Podobnie jak w modelu Weight Master, masę własną pojazdu obniża stalowa rama o dużej sztywności wytworzona przy zastosowaniu technologii SuperLight.

Kompromisem pomiędzy wytrzymałością a niską masą będzie zwłaszcza Wielton Strong Master ALU, czyli model ze skrzynią ze stopu aluminium o zwiększonej odporności na ścieranie i podwyższonej twardości. W porównaniu do wywrotki ciężarowej z tej serii ze skrzynią stalową masa pojazdu może być mniejsza nawet o 600 kg.

Wywrotki Trans-CAP

Skrzynie wywrotek Trans-CAP są wykonane ze stali HLE o grubości 4 mm, przy czym podłoga jest z jednego arkusza blachy, a burty z dwóch. Listwa górna jest wzmocniona, aby wytrzymać wszelkie przypadkowe wstrząsy podczas załadunku i zagwarantować sztywność nadwozia (na przykład w przypadku większego obciążenia).

• Wysokości skrzyń:
  • 100 cm (do Trans-CAP 4500 i 5000)
  • 125 cm (od Trans-CAP 5000)
  • 150 cm (od Trans-CAP 5500)
• Opcjonalne nadstawki: Łatwe w doposażeniu w pełne nadstawki zbożowe (z aluminium: 25 cm, 50 cm, 75 cm lub 100 cm), zielonkowe (z drobną perforacją: 50 cm lub 75 cm) albo okratowane (25 cm).
• Kształt skrzyni: Proces produkcyjny gwarantuje doskonały, stożkowy kształt skrzyni (+ 8 cm z tyłu w stosunku do przodu), co zapewnia całkowite i płynne opróżnianie.
• Wzierniki: Skrzynie Trans-CAP z burtami o wysokości 125 cm są standardowo wyposażone w 4 duże wzierniki 21 x 38 cm, a te o wysokości 150 cm w 4 wzierniki XL: 21 x 63 cm, co zapewnia dobry widok na ładunek.
• Tylna klapa: Z tyłu wywrotki Trans-CAP są wyposażone w jednoczęściową klapę sterowaną hydraulicznie z centralnym spustem zbożowym (50 x 50 cm).

Wywrotki tylnozsypowe MEILLER MAXTREME®

Wywrotki tylnozsypowe MEILLER MAXTREME® łączą dużą objętość transportową z zoptymalizowanymi wymiarami zewnętrznymi, umożliwiając maksymalną ładowność przy niskiej masie własnej. Skrzynie ładunkowe są przystosowane do zastosowań w najtrudniejszych warunkach, zoptymalizowane pod kątem zużycia i niepodatne na zarysowania. Nisko położony środek ciężkości zapewnia dobrą stabilność na drodze i doskonałe właściwości jezdne.

Oryginalna hydraulika MEILLER gwarantuje dużą prędkość podnoszenia i opuszczania skrzyni. Dzięki połączeniu stabilizatora z nową prowadnicą skrzyni oraz obniżonej wysokości konstrukcyjnej, wywrotka tylnozsypowa wyróżnia się wyjątkową stabilnością podczas wychyłu. Duży kąt wywrotu ułatwia szybki rozładunek.

Serie P i H - charakterystyka i dane techniczne

MEILLER oferuje wywrotki tylnozsypowe z serii P (półokrągła skrzynia) i H (prostokątna skrzynia), zoptymalizowane pod kątem różnych zastosowań.

Seria P (półokrągła skrzynia)

Seria P została zoptymalizowana pod kątem ładowności dzięki licznym rozwiązaniom konstrukcyjnym. Półokrągły kształt skrzyni zapewnia szybki rozładunek, a centralne ułożenie ładunku zapewnia dobre właściwości jezdne.

• Pojemność: 17 m³ do 28 m³
• Ładowność: 30 t do 50 t
• Do podwozi z 3-, 4- lub 5-osiowych

Seria H (prostokątna skrzynia)

Seria H z prostokątną skrzynią została zaprojektowana do pracy w trudnych warunkach. Ściany boczne typu Jet zapewniają wysoką stabilność i trwałość - nawet w najbardziej wymagających zastosowaniach.

• Pojemność: 18 m³ do 28 m³
• Ładowność: 30 t do 50 t
• Do podwozi 3- lub 4-osiowych

Poniżej przedstawiono szczegółowe dane techniczne dla poszczególnych modeli wywrotek MEILLER:

*Wersja: Light, Medium lub Heavy (opis poniżej)
**Warianty ścian tylnych: G1, G4, G6, G10, G11, S1, S2, S3, S4, S6 (konkretne typy ścian tylnych)

Wersje wywrotek MEILLER

Oferowane wywrotki tylnozsypowe z serii P i H dostępne są w trzech wersjach:

• Light (seria P): Zoptymalizowane pod względem masy, oferują wysoką ekonomiczność dzięki optymalnemu stosunkowi ładowności do masy własnej.
• Medium (serie P i H): Ze wzmocnioną ramą pomocniczą, to solidne pojazdy do uniwersalnego zastosowania, charakteryzujące się najwyższą wytrzymałością.
• Heavy (serie P i H): Bardzo wytrzymałe wywrotki z licznymi wzmocnionymi komponentami, zaprojektowane do najcięższych zastosowań, np. w górnictwie. W terenie mogą przewozić do 28 m³ i 50 ton najcięższego materiału. Specjalne tylne ściany wytrzymują wysokie ciśnienie ładunku, a wzmocnione osłony chronią podzespoły pojazdu.

Wytrzymałość i bezpieczeństwo MEILLER

Wywrotka tylnozsypowa MEILLER to niezawodny partner w realizacji nawet najbardziej wymagających zadań. Produkty są zaprojektowane z myślą o długiej żywotności, wykorzystując stale odporne na zarysowania i zapewniając maksymalną stabilność konstrukcji.

Bezpieczna obsługa jest gwarantowana dzięki wielu praktycznym rozwiązaniom, takim jak duże rezerwy siły nośnej, systemy daszków ochronnych, zabezpieczenie przeciwnajazdowe, boczne osłony przeciwnajazdowe oraz pompa ręczna do trybu awaryjnego. Stabilność wywrotu jest zwiększona o 30% dzięki nożycowemu stabilizatorowi o zoptymalizowanym przekroju trapezowym w połączeniu z prowadnicą skrzyni.

Hydraulika MEILLER

Hydraulika MEILLER jest mocna, wytrzymała i wydajna:

• Odporna na zabrudzenia i zużycie dzięki wysokowytrzymałym materiałom.
• Zoptymalizowane zawory wywrotu i pompy zapewniają szybkie cykle robocze.
• Precyzyjne sterowanie ruchem nawet przy dużych obciążeniach.
• Niewymagająca częstej konserwacji dzięki optymalnie zaprojektowanym obiegom oleju.

Technologia STEELECT®

Znak jakości STEELECT® oznacza optymalne zastosowanie różnych gatunków stali renomowanych producentów w celu maksymalizacji odporności na zużycie oraz nośności wywrotek MEILLER. MEILLER dobiera najlepszą stal do każdego komponentu, zależnie od jego funkcji i zastosowania. Stale STEELECT® zmniejszają zużycie ścierne, co zapewnia długą żywotność. Umożliwiają jednocześnie lekką konstrukcję przy zachowaniu maksymalnej stabilności, co zwiększa ładowność i prowadzi do ekonomicznej eksploatacji oraz wysokiej wartości odsprzedaży.

*Wszystkie wartości są przybliżone.

Praktyczne właściwości wywrotek MEILLER

• Termoizolacja do budowy dróg: Certyfikowane skrzynie z odprowadzającego wodę materiału izolacyjnego w połączeniu z dwuwarstwową stalą nierdzewną zapewniają stałą, wysoką temperaturę ładunku. Zawierają precyzyjny układ pomiarowy, który na bieżąco monitoruje temperaturę.
• Obsługa za pomocą i.s.a.r.-control: Łatwa i bezpieczna obsługa wszystkich funkcji wywrotki, możliwość podnoszenia z bezpiecznej odległości i z miejsca, które zapewnia najlepszą widoczność. Zaprogramowane sekwencje sterowania sekwencyjnego upraszczają pracę.
• Systemy plandek: Oryginalne systemy plandek MEILLER (boczna plandeka zwijana lub plandeka przesuwna) zabezpieczają ładunek, chronią przewożone towary i oszczędzają paliwo. Uproszczona obsługa za pomocą pilota zdalnego sterowania MEILLER i.s.a.r.-control.
• Warianty ścian tylnych: Wybór spośród różnych rozwiązań dopasowanych do potrzeb. Największą elastyczność zapewnia przełączana ściana tylna S4 lub G4 z zamkiem kleszczowym. Może być otwierana hydraulicznie lub pozostawiona wahliwa. Wahliwa ściana tylna jest odporna na zużycie i otwiera się już przy kącie wywrotu wynoszącym 3°. Hydrauliczna ściana tylna otwiera się całkowicie jeszcze przed wywrotem, pozostaje otwarta podczas przechylania i zamyka się szczelnie bez potrzeby stosowania dodatkowego zamka.
