Scania G540 XT z zabudową KH-kipper W1MV: Wydajność i Pojemność w Transporcie Kopalnianym

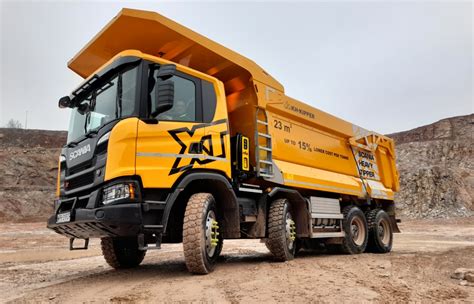

W świecie transportu ciężkich materiałów sypkich, takich jak kruszywo, węgiel czy rudy metali, kluczowe znaczenie ma nie tylko sama zdolność przewozowa, ale także efektywność, bezpieczeństwo i optymalizacja kosztów. Na rynku pojawiają się rozwiązania, które redefiniują te pojęcia, oferując nowe standardy w transporcie kopalnianym i budowlanym. Jednym z nich jest Scania G540 XT 8×4 z kopalnianą zabudową samowyładowczą KH-kipper W1MV - pojazd zaprojektowany, aby sprostać najbardziej wymagającym warunkom eksploatacji.

Dla firm transportowych obsługujących kamieniołomy, które szukają alternatywy dla standardowych wywrotek 8×4 o masie technicznej 41 ton, 60-tonowa Scania G540 XT 8×4 stanowi poważnego konkurenta. W zakładach górniczych, kopalniach czy kamieniołomach, o sukcesie decyduje produktywność, bezpieczeństwo i optymalizacja całkowitych kosztów eksploatacji. Scania G540 XT 8×4 z zabudową KH-kipper W1MV spełnia te wymagania, oferując ładowność 40 ton, relatywnie niskie zużycie paliwa i wysoką trwałość kluczowych elementów.

Konstrukcja i parametry techniczne Scanii G540 XT

Wymiary i masy

Scania G540 XT B8×4HZ, w konfiguracji do ciężkich zastosowań, charakteryzuje się imponującymi parametrami:

• DMC (Dopuszczalna Masa Całkowita): 34 t* (na drogach publicznych), poza drogami publicznymi techniczna masa całkowita wynosi 60 ton
• Masa własna: 22,4 t
• Ładowność: 11,6 t* (na drogach publicznych), poza drogami publicznymi ładowność wynosi 37,6 t, co stanowi korzystną alternatywę dla wozideł.
• Rozstaw osi: 4750 mm

Maksymalna masa techniczna 60 ton oraz ładowność 40 ton przy pracy w trudnym terenie nieutwardzonym generują zwiększone obciążenia dla układu jezdnego i ramy nośnej. Aby sprostać tym wyzwaniom, w Scanii G540 8×4 XT zastosowano wzmacnianą ramę podłużnicową typu F958. Jej wewnętrzny rozstaw podłużnic wynosi 735 mm, a profile 270×90×9,5 mm wykonano ze stali o podwyższonej wytrzymałości klasy S700.

Układ napędowy

Sercem Scanii G540 jest 6-cylindrowy silnik DC13 Euro VI o mocy 540 KM (397 kW), generujący potężny moment obrotowy 2700 Nm w szerokim zakresie od 1000 do 1300 obr/min. Taki moment obrotowy „robi różnicę” przy podjazdach z dołu wyrobiska czy płynnym ruszaniu na drogach utwardzonych.

Napęd przenoszony jest przez 14-biegową skrzynię GRSO935R ze zautomatyzowanym sterowaniem Scania Opticruise. Elementy przenoszące moment obrotowy w skrzyni zostały wzmocnione, choć jest ona tylko o 40 kg cięższa od standardowej. Zastosowano również mocniejszy wał o większym przekroju. Układ napędowy w konfiguracji 8×4 oznacza, że dwie tylne osie są napędzane, a w piastach zastosowano zwolnice. Przełożenie przekładni głównej wynosi 7,63:1. Wysokie przełożenia przekładni głównej i zwolnic, w połączeniu z wysokim momentem obrotowym i niskimi prędkościami obrotowymi silnika, przyczyniają się do ograniczenia zużycia paliwa.

Skrzynia biegów GRSO935R zarządzana jest przez system Scania Opticruise, oferując tryby pracy: standard, power oraz off-road. Tryby te są dopracowane i bardzo przydatne, zwłaszcza dla mniej doświadczonych kierowców w jeździe terenowej. Hamowanie wspomaga retarder R4100 oraz hamulec wydechowy.

Zawieszenie i podwozie

Uzyskanie maksymalnej masy technicznej 60 ton wymagało zastosowania zawieszenia o odpowiedniej nośności. Osie przednie (2×11 t) mają zawieszenie na resorach parabolicznych, wzmacniane amortyzatory i drążki stabilizatora. Osie tylne (2×19 t) pracują w układzie tandem, również na resorach parabolicznych, a ostatnia oś ma wzmacniany drążek stabilizatora. Scania G540 XT jeździ na podwyższonym podwoziu, co zapewnia doskonały prześwit.

Solidny stalowy zderzak ze zintegrowanym hakiem holowniczym jest wysunięty do przodu o 150 mm i ma stalową osłonę przednią, co chroni pojazd w trudnych warunkach kopalnianych. Wzmocniono również układ kierowniczy, a hamulce są bębnowe, odpowiednie do pracy w terenie.

Kabina i bezpieczeństwo

Scania G540 XT wyposażona jest w kabinę serii G, w wersji dziennej, z przestrzenią za fotelami wykorzystaną na schowki i składaną leżankę. Wysoko zawieszona kabina wymaga wchodzenia po czterech stopniach, ale dzięki systemom monitoringu kierowca nie musi często jej opuszczać.

Bezpieczeństwo pracy w trudnym terenie zwiększają liczne rozwiązania. Między kołami bliźniaczymi na tylnych osiach zainstalowano wahadłowo solidne płaskowniki stalowe, które przeciwdziałają klinowaniu kamieni między oponami. Zbiornik paliwa obudowany jest skrzynią z ryflowanej stali nierdzewnej. Dodatkowo, pojazd posiada kamera cofania z pokrywą zabezpieczającą obiektyw oraz monitor kamery Brigade do obserwacji wnętrza skrzyni ładunkowej, a także martwych stref. System ten, wraz z systemem monitoringu HYVA SMART, znacznie podnosi bezpieczeństwo i efektywność pracy.

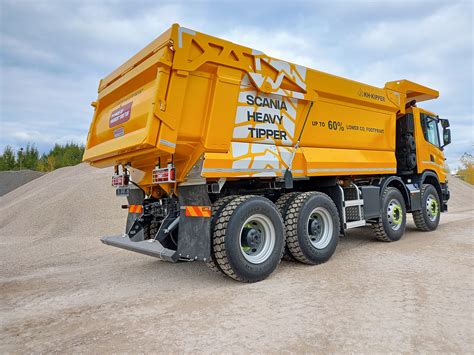

Zabudowa KH-kipper W1MV: Odporność i funkcjonalność

Zabudowa samowyładowcza W1MV, wyprodukowana przez firmę KH-Kipper, jest przeznaczona do pracy w ekstremalnych warunkach, takich jak kopalnie odkrywkowe i kamieniołomy. Jej konstrukcja zapewnia maksymalną odporność na ścieranie i wydłuża okres eksploatacji.

• Materiały konstrukcyjne: Do produkcji zabudowy W1MV wykorzystano trudnościeralne blachy Hardox. Podłoga o grubości 15 mm wykonana jest ze stali Hardox 500 Tuf, natomiast ściany o grubości 8 mm ze stali Hardox 500. Hardox 500 Tuf to najnowszy rodzaj stali trudnościeralnej w ofercie SSAB, charakteryzujący się optymalnym połączeniem wytrzymałości, twardości i gwarantowanej udarności.
• Konstrukcja: Charakterystyczną cechą zabudowy W1MV jest brak jakichkolwiek elementów wzmacniających podłogę. Konstrukcję podłogi stanowią jedynie dwie przegięcia trudnościeralnej blachy Hardox 500 Tuf. Dzięki temu uzyskano skrzynię o właściwościach sprężystych, odpowiednich do warunków kopalnianych. Konstrukcje nośne zabudowy (rama pośrednia) wykonano z wysokowytrzymałej stali Strenx 700.
• Wymiary skrzyni ładunkowej: Długość zewnętrzna skrzyni ładunkowej wynosi 6150 mm, szerokość 2550 mm, a wysokość 1850 mm. Jej objętość wynosi około 28 m³.
• Zabezpieczenia: Podniesiona w części tylnej podłoga (tzw. koleba) chroni przed wypadaniem materiału podczas jazdy po pochyłym terenie. Dodatkowym zabezpieczeniem jest tylna burta otwierana za pomocą lin, co minimalizuje uderzanie ciężkich kamieni o jej powierzchnię. Imponującej wielkości dach chroni górny profil ściany przedniej oraz dach kabiny przed spadającymi kamieniami podczas załadunku. Nożycowy stabilizator wywrotu pod skrzynią i wzmocniona oś wywrotu zwiększają bezpieczeństwo.
• System wywrotu: W wywrotce zastosowano wytrzymały siłownik hydrauliczny HYVA Alpha FC A157 o udźwigu do 50 ton i skoku do 5650 mm.

Pojemność wywrotki: Ile m³ i dlaczego to ważne?

Pojemność wywrotki to jeden z najważniejszych parametrów decydujących o efektywności transportu materiałów sypkich. Wyrażana jest w metrach sześciennych (m³) i odnosi się do objętości przestrzeni ładunkowej skrzyni. W przypadku Scanii G540 XT z zabudową W1MV, objętość skrzyni ładunkowej wynosi około 28 m³.

Wartości pojemności mogą się różnić w zależności od konstrukcji pojazdu. Standardowe naczepy wywrotki zazwyczaj mieszczą się w przedziale od 26 do 30 m³. Modele o pojemności 24 m³ są kompaktowe i przydatne w budownictwie, natomiast te o pojemności 40 m³ są idealne do dużych projektów drogowych. Na rynku dostępne są naczepy takie jak Fliegl (34 m³) czy Zaslaw Trails (33 m³), a także Metal-Fach NOVA (ok. 36 m³).

Pojemność a ładowność: kluczowe rozróżnienie

Choć często używane zamiennie, pojemność i ładowność to dwa różne pojęcia:

• Pojemność (m³) to objętość, jaką może pomieścić skrzynia ładunkowa.
• Ładowność (t) to maksymalna masa, jaką można bezpiecznie załadować na pojazd. Jest wyznaczana na podstawie konstrukcji, zawieszenia, opon i ramy.

Dla przykładu, dwie wywrotki o pojemności 8 m³ mogą mieć zupełnie inną ładowność - jedna przystosowana do lekkich materiałów (np. kora ogrodowa), druga do ciężkich kruszyw. Scania G540 XT z zabudową W1MV, dzięki swojej wzmocnionej konstrukcji i wytrzymałym materiałom, jest przystosowana do przewożenia ciężkich materiałów, takich jak skały, przy ładowności do 40 ton poza drogami publicznymi.

Czynniki wpływające na pojemność i wybór wywrotki

Pojemność wywrotki zależy od wielu czynników, w tym od wielkości i kształtu skrzyni ładunkowej, wysokości burt (często regulowanej), układu osi, dopuszczalnej masy całkowitej oraz materiału wykonania skrzyni. Nowoczesne wywrotki, takie jak Scania z zabudową KH-kipper, wykorzystują stale trudnościeralne (np. Hardox), co pozwala na uzyskanie cieńszych ścianek przy zachowaniu wytrzymałości, a tym samym, w niektórych przypadkach, na zwiększenie objętości.

Wybór odpowiedniej wywrotki, czy to Scania G540 XT czy innej naczepy, wymaga dopasowania do specyfiki przewożonego materiału i warunków pracy. Dla lekkich materiałów o dużej objętości warto postawić na większą pojemność, natomiast dla ciężkich kruszyw - ładowność staje się priorytetem. Warunki terenowe (górzyste, błotniste, kamieniste) wymagają mocniejszego zawieszenia i większej liczby osi.

Scania G540 XT z zabudową KH-kipper W1MV, dzięki swojej objętości 28 m³ i ładowności 40 ton (poza drogami publicznymi), stanowi optymalne rozwiązanie dla przedsiębiorstw działających w sektorze wydobywczym, oferując wydajność, bezpieczeństwo i długotrwałą eksploatację.
