Wywrotka wannowa: Zastosowanie, konstrukcja i ekonomika transportu materiałów sypkich

Wywrotki, a w szczególności popularne modele typu "wanna", odgrywają kluczową rolę w branży budowlanej, drogownictwie, górnictwie, a także w rolnictwie i leśnictwie. Są to jedne z najbardziej uniwersalnych narzędzi w transporcie materiałów sypkich, takich jak piasek, żwir, gruz, ziemia, asfalt, zboża czy trociny. Ich podstawowe zadanie to efektywny przewóz i szybki rozładunek ładunku poprzez uniesienie skrzyni, zazwyczaj do tyłu, rzadziej na bok.

Naczepy typu wanna to specjalistyczne rozwiązanie transportowe, charakteryzujące się unikalną konstrukcją, która umożliwia przewóz nie tylko materiałów sypkich, ale również płynów. Ich duża pojemność, łatwość załadunku oraz wysoka szczelność sprawiają, że są efektywne, ekonomiczne i zapewniają bezpieczeństwo przewożonych towarów. Możliwości modyfikacji pozwalają na dostosowanie ich do indywidualnych potrzeb, co optymalizuje procesy logistyczne i obniża koszty transportu.

Konstrukcja i rodzaje wywrotek wannowych

Materiały konstrukcyjne: Stal kontra aluminium

Wybór materiału konstrukcyjnego naczepy typu wanna ma kluczowe znaczenie dla jej zastosowania i ekonomiki. Najczęściej wykorzystywana jest stal, charakteryzująca się dużą wytrzymałością i odpornością na korozję, co przekłada się na trwałość i odporność na uszkodzenia. Stal Hardox 450 (o granicy plastyczności 1200 MPa) czy Strenx 700 to przykłady wysokogatunkowych stali trudnościeralnych, stosowanych do produkcji podłóg (np. 5 mm) i ścian (np. 4 mm) skrzyń stalowych. Firmy takie jak MEGA, Feber czy KH-KIPPER wykorzystują te materiały, często obniżając masę własną pojazdu dzięki innowacyjnym metodom kształtowania stali i zmniejszeniu liczby spoin.

Aluminium, będąc lżejsze od stali, pozwala zwiększyć ładowność i zmniejszyć zużycie paliwa, jednocześnie cechując się dobrą odpornością na korozję. Jest to szczególnie korzystne przy transporcie lżejszych materiałów sypkich, takich jak zboże, piasek, trociny czy pellet. Naczepy aluminiowe mogą osiągać pojemność nawet 35-45 m³, podczas gdy stalowe zazwyczaj mieszczą się w przedziale 24-33 m³. Przykładowo, naczepa-wywrotka Fliegl Alu Light o pojemności 41 m³ z wyposażeniem waży tylko 5,75 t. W ofercie Schwarzmuller, Feber czy Wielton znajdziemy aluminiowe muldy, często na ramie ze stali wysokogatunkowej.

Istnieją także rozwiązania hybrydowe, np. wanna stalowa z lekkimi ścianami bocznymi i tylną klapą z aluminium, co pozwala zminimalizować masę własną przy zachowaniu odporności na ścieranie podłogi. Producent Kögel uzyskał większą ładowność wywrotki wannowej dzięki rozszerzeniu modułów o ściany boczne i tylne z aluminium, zmniejszając ciężar własny pojazdu o 430 kg.

Wymiary, pojemność i ich znaczenie

Wymiary naczepy wywrotki mają fundamentalne znaczenie, decydując o ładowności, stabilności przy wyładunku, zużyciu paliwa, bezpieczeństwie oraz trwałości całego pojazdu. Dobór wymiarów to kwestia praktyki, a nie estetyki.

• Długość: najczęściej 7,2-8,5 metra.
• Szerokość: 2,30-2,38 metra.
• Wysokość burty: 1,4-1,7 metra.

W praktyce daje to od 24 do 33 m³ pojemności w konstrukcjach stalowych i nawet 35-45 m³ w wersjach aluminiowych. Przykładowo, skrzynia o wymiarach 7,5 × 2,3 × 1,5 m mieści około 26 m³ materiału. Podniesienie burt do 1,7 m zwiększa pojemność o kolejne 4 m³.

Dłuższa skrzynia oznacza większą kubaturę, ale wiąże się z wyższym środkiem ciężkości, co zwiększa ryzyko utraty równowagi przy wywrocie na nierównym terenie. Na budowie, gdzie liczy się kompaktowość i nisko położony środek ciężkości, lepiej sprawdzają się stalowe wanny o mniejszych gabarytach. Przy przewozie lekkich materiałów, takich jak zboże, trociny czy żwir, na długich trasach, bardziej efektywna będzie aluminiowa naczepa o większej pojemności i niższej masie własnej.

Nie można zapominać o masie własnej i DMC całego zestawu. Większość naczep waży od 5 do 6,5 tony, a maksymalna dopuszczalna masa zestawu z ciągnikiem siodłowym w Polsce i UE to zazwyczaj 35 ton. Każda tona mniej w konstrukcji naczepy to tona więcej możliwego do przewiezienia ładunku.

Specjalistyczne zastosowania wywrotek wannowych

Transport asfaltu i masy bitumicznej

Jednym z kluczowych zastosowań wywrotek wannowych jest transport asfaltu i masy bitumicznej, zwłaszcza w drogownictwie. Firma Kögel prezentuje w pełni izolowaną wywrotkę wannową do transportu asfaltu. Takie wywrotki są dwu- i trzyosiowe, o pojemności 24 m³, dostępne z pełną izolacją termiczną wanny.

Wywrotki do transportu asfaltu są całkowicie izolowane i wyposażone w zintegrowany czteropunktowy system pomiaru temperatury ze wskaźnikiem i opcjonalną drukarką. Na ekranie wyświetlacza pokazywane są naprzemiennie stany czterech punktów pomiarowych oraz średnia wartość temperatury. Parametry termoizolacji całkowicie izolowanej wanny na asfalt przekraczają stawiane wymagania. Do izolacji części górnej służy pokrywa przesuwna wykonana z materiału termoodpornego.

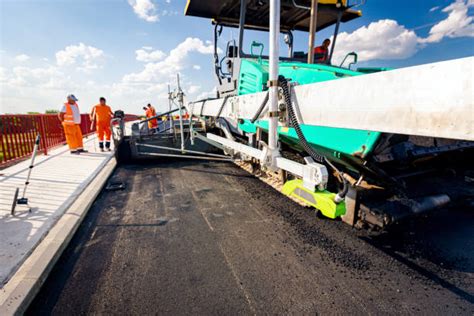

Dodatkowo, nowa wywrotka wannowa firmy Kögel do transportu asfaltu wyposażona jest w dłuższy o 170 mm zwis wanny, co doskonale nadaje się do zastosowania przy budowie dróg, eliminując potrzebę dodatkowego zsypu. Oprawy lamp mają łatwo i szybko regulowaną wysokość, co pozwala na zwiększenie ich odległości od asfaltu bądź od rozściełaczy asfaltu. Udoskonalona wersja odchylanej do góry składanej blokady ochrony przeciwnajazdowej ułatwia współpracę z rozściełaczami, zmniejszając ilość zabrudzeń asfaltem. Skrzynie typu half-pipe, np. firmy Feber, są idealne do transportu masy bitumicznej, ponieważ stal w odróżnieniu od aluminium utrzymuje swoją odporność na ścieranie pomimo wysokiej temperatury.

Transport kruszyw, ziemi i materiałów budowlanych

Wywrotki wannowe są niezastąpione w budownictwie infrastrukturalnym, górnictwie i transporcie kruszyw. Usprawniają przewóz oraz szybki rozładunek piasku, żwiru, gruzu, ziemi i innych materiałów sypkich. Dzięki swojej pojemności i możliwości wywrotu ładunku w odpowiednim miejscu ułatwiają proces przygotowania obszaru pod budowę.

Półokrągły kształt skrzyń, np. w naczepach KH-KIPPER, zapobiega przyleganiu lepkiego materiału podczas wyładunku. Skrzynia wyróżnia się też mniejszą masą w relacji do klasycznej, prostokątnej zabudowy. Muldy naczep Schmitz Cargobull mają przekrój zbliżony do litery U (half-pipe), co pomaga przy opróżnianiu wywrotki - ładunek nie przywiera w narożach i łatwo się z niej zsuwa. Z kolei naczepa samowyładowcza CMT Chojnice ze skrzynią aluminiową panelową, dzięki zastosowaniu bocznych drzwi na całej lewej stronie, może być wykorzystywana do przewożenia ładunków nietypowych lub ułatwia rozładunek wózkiem widłowym.

Zastosowania w rolnictwie i leśnictwie

Wywrotki, a zwłaszcza wanny, znajdują szerokie zastosowanie w rolnictwie do przewozu płodów rolnych, nawozów, zbóż i innych materiałów sypkich. Dzięki dużej ładowności są w stanie przewozić spore ilości na raz, zapewniając bezpieczeństwo przejazdu bez konieczności wykonywania kilku kursów. Zwisy tylne wywrotek (np. 1,86 m w Wielton Bulk Master) są często dostosowane do sprawnego wysypu zboża do koszy przyjęciowych. Materiały sypkie nie muszą być szczególnie zabezpieczane przed warunkami atmosferycznymi, ale w razie potrzeby przyczepę można wyposażyć w plandekę lub sztywną zabudowę (np. zwijane plandeki odporne na wysoką temperaturę w KH-KIPPER).

W leśnictwie wywrotki sprawdzają się doskonale przy transporcie drewna, dzięki dużej ładowności, co pozwala na przewóz znacznej ilości materiału za jednym razem.

Typy wywrotek a obszary zastosowania

Wywrotki sztywne (solówki)

• Mini wywrotki (do 3,5 t DMC): Idealne do małych robót ziemnych w ciasnych przestrzeniach, w ruchu miejskim i na terenach osiedlowych. Często przewożą narzędzia i materiały budowlane.
• Wywrotki 2-osiowe (do 18 t DMC): Nadają się do krótkich tras, pracy na budowach i placach z utrudnionym dojazdem. Mają ograniczoną ładowność (do 10-15 t) i są bardziej zwrotne niż zestawy z naczepami.
• Wywrotki 3-osiowe (powyżej 18 t DMC): Oferują sensowniejsze wielkości transportowe (13-16 ton ładowności). Sprawdzają się przy dostawach kruszyw oraz wywozie urobku z placu budowy. Mogą być wyposażone w tandemowe przyczepy samowyładowcze, a wysypywanie ładunku może odbywać się na boki, co jest zaletą pod mostami, wiaduktami czy w niskich halach. Wywrotka 3-osiowa z przyczepą niskopodwoziową może również przewozić maszyny budowlane.
• Wywrotki 4-osiowe: Praktyczne rozwiązanie przy rytmicznych dostawach kruszyw na tereny zurbanizowane. Są zwrotne i oferują ładowność 17-20 ton. Dzięki dwóm, trzem, a nawet czterem mostom napędowym (8x4, 8x6, 8x8) dobrze radzą sobie także w trudniejszym terenie. W Polsce ten segment jest doceniany ze względu na często "nieucywilizowane" place budów.

Ciągniki siodłowe z naczepami wywrotkami (wanny)

To najpopularniejsza kategoria dostawców kruszyw, oferująca ładowność sięgającą 27-29 ton (lub nawet do 50 t w ciężkich wersjach Schmitz Cargobull) i niskie koszty transportu. Wady obejmują mniejszą mobilność terenową i gabaryty, które ograniczają manewrowość. Rozwiązaniem są ciągniki 4x4 lub 6x4. Wersja 6x6 jest na wymarciu ze względu na małą ładowność i ogromne zużycie paliwa na szosie.

Ciekawą konfiguracją są ciągniki 4x4 z dwuosiowymi naczepami, które są silną konkurencją dla wywrotek solowych 8x4 i 8x6, osiągając ładowność ponad 20 ton przy DMC 36-38 ton. W trudny teren polecane są ciągniki 6x4 również z dwuosiową naczepą-wywrotką, choć ich rola to raczej wywóz urobku niż zaopatrzenie. W Polsce często przyjmuje się kompromis: ciągnik 4x2 z naczepą samowyładowczą. Mimo słabych możliwości terenowych, takie zestawy są wykorzystywane na ostatnich, często bardzo krótkich odcinkach drogi do miejsca rozładunku. Chociaż zdarza się, że zestaw "zakopuje się" na tych ostatnich metrach, przy dużych dostawach i niskich kosztach transportu jest to akceptowalne ryzyko.

Wywrotki trójstronne

Wywrotki trójstronne są wyposażone w skrzynię ładunkową, która może przechylać się do tyłu oraz na oba boki. Uchodzą za najbardziej uniwersalne, ponieważ pozwalają precyzyjnie wysypać materiał bez konieczności wykonywania trudnych manewrów tyłem. W ciasnej zabudowie miejskiej, na placu budowy czy przy pracach drogowych taka funkcjonalność daje realną przewagę. Sprawdzają się wszędzie tam, gdzie liczy się tempo rozładunku, bezpieczeństwo oraz dokładne podanie materiału w wyznaczone miejsce.

Praktyczne wskazówki i bezpieczeństwo obsługi naczepy wywrotki

Prowadzenie zestawu ciągnik siodłowy z naczepą wywrotką wymaga znajomości specyfiki sprzętu i ostrożności, szczególnie w trudnym terenie i podczas operacji wywrotu.

• Równomierny załadunek: Towar musi być zawsze równomiernie załadowany na naczepie. Nierównomierne rozłożenie ładunku może znacząco wpłynąć na stabilność pojazdu.
• Teren: Nigdy nie kipruj na nierównym terenie. Jeśli podczas podnoszenia skrzyni naczepa zaczyna uciekać na lewo lub prawo, natychmiast opuść kiper i przestaw zestaw.
• Otoczenie: Podczas kiprowania zawsze zwracaj uwagę na otoczenie. Upewnij się, że nad podniesioną skrzynią nie ma linii wysokiego napięcia, dachów, oświetlenia czy innych konstrukcji. Nigdy nie wychodź z ciągnika podczas tej operacji.
• Rodzaj towaru: Zwróć uwagę na rodzaj przewożonego towaru. Czasem materiał może się przykleić do jednej strony naczepy, a w niskich temperaturach należy szczególnie uważać na materiały, które mogą przymarznąć, np. piasek.
• Belka w muldzie: Uprzedź operatora ładowarki o poprzecznej belce, która zazwyczaj idzie przez środek muldy.
• Odległość przy cofaniu: Nie cofaj za blisko kupki z kruszywem, ponieważ klapa z tyłu może się wbić i wyrwać z zawiasów.
• Obsługa hydrauliki: Pamiętaj o kolejności działań: ustawienie zestawu, wrzucenie na luz, włączenie pompy, przestawienie dźwigni podnoszenia, upuszczenie powietrza z poduszek (lub automatyczne systemy), delikatne podnoszenie. Nie dawaj zbyt mocno w gaz podczas kiprowania.
• Kwestie terenowe i stabilność: Zestaw ciągnik siodłowy z naczepą wywrotką radzi sobie dużo gorzej w trudnym terenie niż samochody ciężarowe typu "solówka". Na "wannie" zaczep i dobra lina to podstawa. Należy również pamiętać o spuszczeniu powietrza z poduszek przy kiprowaniu, aby zapobiec ich uszkodzeniu i utracie stabilności. Przeciążenie naczepy zwiększa ryzyko przewrócenia się pojazdu.
• Częste błędy: Najczęstszym błędem jest kupno zbyt dużej naczepy do transportu ciężkich materiałów. W takiej sytuacji i tak nie wykorzysta się jej pełnej pojemności, a zużycie paliwa będzie wyższe.

Aspekty ekonomiczne i prawne transportu wywrotkami

Koszty transportu materiałów sypkich

Średnia stawka przy transporcie krajowym wywrotką lub wanną wynosi 5-8 zł netto za km. Stawka zależy od rodzaju materiału, typu naczepy, długości trasy oraz tego, czy ładunek wymaga dokumentacji BDO. Transport odpadów budowlanych (np. gruzu czy ziemi z wykopu) jest droższy niż kruszywa lub zboża, ze względu na konieczność obsługi Karty Przekazania Odpadów (KPO) w systemie BDO.

Kluczowe czynniki wpływające na cenę:

1. Rodzaj materiału i jego gęstość: Gęstość decyduje o tonażu. Naczepa wanna 40 m³ osiąga limit DMC (24 t) już przy ok. 15 m³ żwiru (gęstość ok. 1,6 t/m³).
2. Długość trasy: Krótsze trasy są droższe za km (np. 6-8 zł/km na 30-100 km), dłuższe są tańsze (np. 4,50-6 zł/km powyżej 300 km).
3. Typ naczepy: Wanna (24 t) jest najtańsza na długich trasach. Silos pneumatyczny jest o 10-20% droższy. Ruchoma podłoga jest droższa, ale opłacalna przy lekkich materiałach objętościowych.
4. Załadunek i rozładunek: Rozładunek wywrotem trwa ok. 5 minut. Przestój powyżej standardowych 30 minut załadunku (koparką u klienta) to dopłata 100-200 zł/h.
5. Opłaty e-TOLL: Wzrost stawek i rozszerzenie sieci dróg płatnych znacząco wpływa na koszty, dodając do stawki 1,25-2,00 zł/km.
6. Dokumentacja BDO: Transport odpadów sypkich z obsługą KPO kosztuje 100-300 zł więcej za kurs.
7. Sezonowość: Żniwa, zima (popyt na pellet, ekogroszek, sól), sezon budowlany (kwiecień-październik) to okresy, gdy stawki mogą wzrosnąć o 10-25%.

Przy trasach powyżej 50 km i ładunku przekraczającym 15 ton zazwyczaj lepszym wyborem będzie wanna TIR. Z kolei na budowach w miastach, przy wąskich drogach i krótkich trasach do 30 km częściej sprawdza się wywrotka sztywna, ponieważ jest bardziej zwrotna i nie potrzebuje tyle miejsca manewrowego co zestaw o długości około 25 metrów.

Regulacje prawne i BDO

Przepisy w Polsce i Unii Europejskiej są precyzyjne w kwestii wymiarów pojazdów. Maksymalna szerokość naczepy to 2,55 m (dla izoterm 2,60 m), wysokość całego zestawu nie może przekraczać 4 m, a długość ciągnika z naczepą to maksymalnie 16,5 m. Prawo jazdy kategorii C jest potrzebne, jeśli pojazd ma DMC powyżej 3,5 t.

BDO (Baza Danych o Odpadach) to system elektroniczny obowiązkowy przy przewozie odpadów w Polsce. Jest wymagane przy transporcie gruzu budowlanego (kody odpadów 17xx), popiołów lotnych (kody 19xx), ziemi z wykopów zawierającej substancje niebezpieczne, żużla hutniczego i innych odpadów przemysłowych. Od 1 stycznia 2025 roku obowiązuje też wymóg selektywnej zbiórki odpadów budowlanych na minimum sześć frakcji.

BDO nie jest wymagane przy transporcie piasku, żwiru, kruszywa, zboża, paszy, mąki, cementu, wapna, pelletu i węgla, ponieważ są to produkty handlowe, a nie odpady. Wymagane dokumenty przy transporcie odpadów sypkich z BDO to Karta Przekazania Odpadów (KPO) wystawiana przez wytwórcę, potwierdzenie KPO generowane przez kierowcę, numer rejestrowy BDO przewoźnika oraz tablice ODPADY na pojeździe. Kary za brak BDO mogą obejmować grzywnę, kary administracyjne, odmowę przyjęcia odpadów oraz wstrzymanie działalności firmy.

Innowacje i rozwój w technologii wywrotek

Producenci naczep-wywrotek, tacy jak Schmitz Cargobull, Schwarzmuller, STAS, Wielton, MEGA, KH-KIPPER czy Feber, stale dążą do obniżenia masy własnej pojazdów, a tym samym zwiększenia ładowności. Jest to kluczowe kryterium wyboru dla klientów. Doświadczenia pokazują, że jedynie tam, gdzie trzeba transportować ładunki agresywne, nieodzowna staje się mulda z odpornej na uderzenia i ścieranie wysokogatunkowej stali. W innych przypadkach, np. do transportu zbóż, piasku czy żwiru, wystarczające są naczepy aluminiowe lub stalowe w lżejszych konfiguracjach.

Wielton Bulk Master, na przykład, zastosował obniżoną ramę typu Gooseneck wykonaną ze stali S700, co gwarantuje obniżenie środka ciężkości i większą stabilność. Obniżona wysokość całkowita pojazdu ułatwia załadunek koparko-ładowarką i przejazd przez bramy. W naczepach KH-KIPPER plandeka (zwijana na bok) charakteryzuje się podwyższoną wytrzymałością na wysoką temperaturę, a system plandekowy zwijany jest na daszku nad siłownikiem, nie wchodząc w światło skrzyni. Ciekawostką jest bezramowa naczepa samowyładowcza KH-KIPPER, której skrzynia zamontowana jest bezpośrednio na tylnym wózku, co obniża wagę i zwiększa ładowność. Producenci oferują również szerokie możliwości modyfikacji, takie jak zwiększenie kubatury, wydłużenie naczepy, dodanie czwartej osi czy wyposażenie w podnoszoną pierwszą oś dla oszczędności paliwa i opon.
