Zagęszczarki gruntu to niezastąpione maszyny budowlane, służące do zwiększania gęstości gruntu poprzez redukcję przestrzeni powietrznych między jego cząstkami. Dzięki temu grunt staje się bardziej stabilny i nośny, co zapobiega osiadaniu i deformacjom. Niewłaściwie zagęszczony grunt może prowadzić do osiadania, pękania i innych problemów, które w przyszłości mogą generować kosztowne naprawy. Właśnie dlatego zagęszczarki gruntu są kluczowym narzędziem na placu budowy.
Proces zagęszczania jest niezbędny w budownictwie, ponieważ zapobiega osiadaniu gruntu, które może prowadzić do poważnych uszkodzeń konstrukcji. Zagęszczarki są używane do przygotowania podłoża pod fundamenty budynków, drogi, chodniki, parkingi, a także do zagęszczania nasypów i wykopów. Wyobraź sobie budynek postawiony na niestabilnym podłożu - z czasem może zacząć pękać, a nawet grozić zawaleniem. Zagęszczanie gruntu polega na zwiększeniu jego gęstości poprzez zmniejszenie objętości porów powietrznych. W praktyce oznacza to, że cząstki gruntu są zbliżane do siebie, co zwiększa jego spoistość i nośność. Zagęszczarki gruntu wykorzystują wibracje, nacisk lub uderzenia, aby osiągnąć ten efekt. Wibracje powodują, że cząstki gruntu przesuwają się i układają bliżej siebie, wypełniając puste przestrzenie. Nacisk, z kolei, wywiera stałą siłę, która kompresuje grunt.
Rodzaje zagęszczarek i ich zastosowanie
Na rynku dostępne są różne rodzaje zagęszczarek gruntu, a wybór odpowiedniego modelu zależy od rodzaju gruntu, zakresu prac i specyfiki projektu. Do najpopularniejszych rodzajów należą zagęszczarki stopowe (skoczki), zagęszczarki płytowe (płyty wibracyjne) i walce wibracyjne.
Zagęszczarki płytowe (wibracyjne)
Zagęszczarki płytowe, czyli inaczej zagęszczarki wibracyjne, zagęszczają podłoże poprzez proces wibrowania. Płyta metalowa jest wzbudzana przez układ wibracyjny napędzany silnikiem elektrycznym lub spalinowym. Są to ręcznie obsługiwane maszyny używane do zagęszczania gleby, piasku i żwiru. Są lekkie i łatwe w manewrowaniu, dzięki czemu idealnie nadają się do małych i średnich projektów, takich jak zagęszczanie chodników, podjazdów i tarasów. Większe modele są używane do zagęszczania podłoża pod drogi i parkingi. Zagęszczarki płytowe są skuteczne w przypadku gruntów niespoistych, takich jak piasek i żwir, ale mogą być również stosowane do gruntów spoistych, pod warunkiem odpowiedniego doboru parametrów pracy.

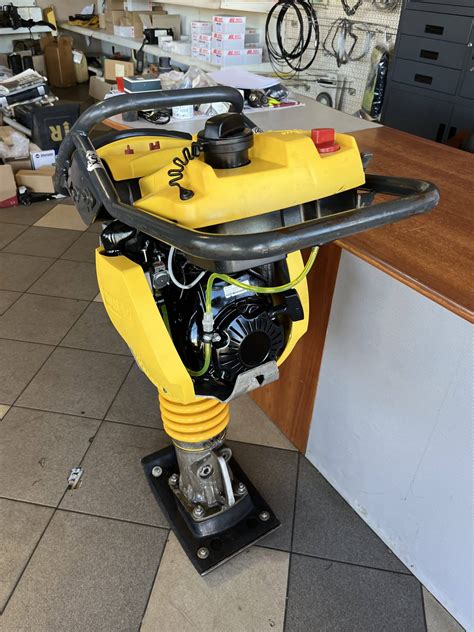

Zagęszczarki stopowe (skoczki/ubijaki)
Zagęszczarki stopowe, zwane również skoczkami lub ubijakami do ubijania, to urządzenia przeznaczone do zagęszczania wąskich przestrzeni i trudno dostępnych miejsc. Charakteryzują się pionowym ruchem ubijaka, który uderza w grunt z dużą siłą. Dzięki temu zagęszczarka stopowa jest idealna do zagęszczania wykopów pod rury, kable, a także do prac wzdłuż ścian i fundamentów. Są to maszyny ręczne, stosunkowo lekkie i łatwe w manewrowaniu, co czyni je popularnym wyborem do wykonywania prac w przestrzeniach z ograniczonym dostępem.
Walce wibracyjne
Walce wibracyjne to większe maszyny służące do zagęszczania asfaltu i innych rodzajów nawierzchni drogowych. Mają wibrujący bęben, który wywiera siłę na materiał powierzchniowy, czyniąc go bardziej zwartym. Są przeznaczone do zagęszczania dużych powierzchni, takich jak drogi, lotniska i place budowy. Walce wibracyjne są bardzo wydajne i pozwalają na szybkie i skuteczne zagęszczenie dużych ilości gruntu.
Kluczowe elementy konstrukcji zagęszczarki
Zagęszczarka do gruntu to dosyć specyficzny rodzaj maszyny budowlanej. Pomimo swojej prostej funkcji, czyli ubijania podłoża, urządzenia te składają się z wielu różnych mechanizmów, w tym ruchomych. Budowa zagęszczarki gruntu obejmuje solidną ramę, na której zamontowany jest silnik połączony z układem wibracyjnym i płytą roboczą. Całość uzupełnia uchwyt sterujący dla operatora.
Większość zagęszczarek należących do tej samej klasy posiada bardzo podobne umiejscowienie głównych podzespołów. Tym samym obsługa zagęszczarki, bez względu na jej producenta, przebiega w bardzo podobny sposób.

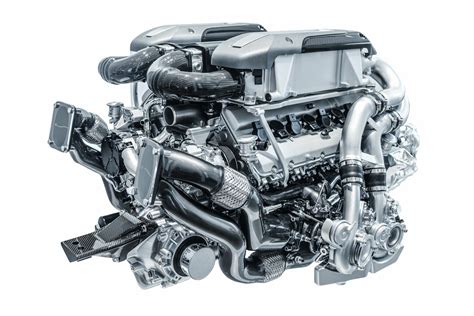

Silnik
Silnik służy jako źródło napędu zagęszczarki. Najczęściej spotyka się urządzenia wyposażone w silniki spalinowe (benzynowe lub Diesla), ale oferta renomowanych producentów obejmuje również zagęszczarki elektryczne (przewodowe i akumulatorowe). Silnik musi być mocny i niezawodny, aby zagęszczarka mogła pracować ciągle pod obciążeniem. Przykładowo, wiele średnich zagęszczarek wyposażonych jest w sprawdzone silniki Hondy GX (benzynowe) lub silniki diesla Hatz, znane z niezawodności. Sam silnik składa się z dziesiątek innych podzespołów, z czego najważniejszy jest układ korbowo-tłokowy wraz z oprzyrządowaniem. To on generuje moment obrotowy, który dalej przenoszony jest poprzez sprzęgło i mechanizm napędowy na układ wibracyjny. Silnik posiada układ zasilania paliwem (zbiornik i gaźnik lub wtrysk) oraz układ smarowania i chłodzenia. Regularne uzupełnianie paliwa oraz kontrola oleju to podstawa bezawaryjnej pracy.
Sprzęgło i układ przeniesienia napędu
Zadaniem mechanizmu napędowego jest przenoszenie mocy pochodzącej z silnika na układ wibracyjny. Głównym elementem tego mechanizmu jest pasek klinowy (pojedynczy lub występujący w zestawach). Między silnikiem a mechanizmem wibracyjnym znajduje się sprzęgło odśrodkowe oraz przekładnia pasowa (pasek klinowy). Sprzęgło odśrodkowe automatycznie załącza napęd, gdy obroty silnika wzrosną powyżej pewnego poziomu - dzięki temu płyta wibruje tylko podczas pracy na wyższych obrotach, a na biegu jałowym maszyna pozostaje nieruchoma. Pasek przenosi moment obrotowy na wzbudnicę (układ wibracyjny). Osłona paska napędowego chroni ten element przed uszkodzeniem przez kamienie czy piasek podczas pracy. Wszystkie elementy przeniesienia napędu muszą być wytrzymałe, gdyż podlegają dużym obciążeniom dynamicznym. Naturalnie mechanizm napędowy może przybierać różną formę w zależności od typu zagęszczarki. W przypadku ciężkich modeli rewersyjnych, można dodatkowo wyróżnić np. pompę hydrauliczną, która pozwala na sterowanie hydrostatyczne.
Układ wibracyjny (wzbudnica)
To serce zagęszczarki odpowiedzialne za generowanie drgań. Układ wibracyjny jest mocno przytwierdzony (mocowanie śrubami do ramy) i przekazuje wibracje na przylegającą do niego płytę. Składa się z wału lub wałków z mimośrodowo umieszczonymi ciężarkami. Gdy wał się obraca, asymetryczne rozłożenie mas wywołuje silne drgania. Im większa masa i szybkość obracających się ciężarków, tym większa siła wymuszająca (podawana w kN) i skuteczność zagęszczania. Dlatego cięższe maszyny o większej mocy silnika generują drgania o większej amplitudzie i sile, pozwalając na zagęszczanie grubych warstw podłoża. Podobnie jak w przypadku mechanizmu napędowego, budowa układu wibracyjnego będzie różnić się w zależności od typu zagęszczarki.
Płyta robocza (płyta wibracyjna)
Dolna płyta zagęszczarki, wykonana z solidnej stali o dużej grubości, która bezpośrednio kontaktuje się z gruntem. To właśnie drgająca płyta ugniata i zagęszcza podłoże. Płyta jest specjalnie ukształtowana - ma gładką powierzchnię i zaokrąglone krawędzie ułatwiające ślizganie się po gruncie i manewrowanie. Jej wymiary wpływają na wydajność pracy: szersza płyta obejmuje większy obszar przy jednym przejeździe, ale bardzo duża szerokość może utrudnić manewry w wąskich miejscach. W niektórych modelach do płyty można montować dodatkowe nakładki (np. gumowe, gdy zagęszcza się kostkę brukową, aby jej nie uszkodzić). Ważne jest solidne mocowanie płyty do reszty konstrukcji, aby wytrzymało ciągłe wibracje. Często płyta jest odlewana lub spawana z specjalnej stali odpornej na ścieranie, co zapewnia jej długą żywotność.
Rama i obudowa
Rama stanowi szkielet, do którego przymocowane są pozostałe komponenty maszyny. Rama zagęszczarki wykonana jest z wytrzymałych elementów stalowych - często spawanych grubych profili - co zapewnia wytrzymałość konstrukcji podczas pracy w trudnych warunkach. Na ramie osadzony jest silnik oraz inne podzespoły, a całość musi znieść duże obciążenia i ciągłe drgania. Solidność ramy bezpośrednio przekłada się na niezawodność i trwałość urządzenia, ponieważ musi ona przenieść siły dynamiczne podczas pracy. Dla ochrony silnika i podzespołów stosuje się osłony (np. osłona paska klinowego zapobiegająca uszkodzeniom). Wiele zagęszczarek ma także zewnętrzną obudowę lub ramę ochronną wokół silnika (tzw. klatkę), która zabezpiecza silnik przed uderzeniami oraz ułatwia transport.
Uchwyt prowadzący (dyszel) i układ sterowania
Operator prowadzi maszynę za pomocą uchwytu (rączki) zwanego dyszlem. Uchwyt jest zwykle składany lub odkręcany, by ułatwić transport zagęszczarki w samochodzie czy na przyczepie. Uchwyt ten jest zwykle wyposażony w system antywibracyjny (tuleje lub gumowe amortyzatory), dzięki czemu drgania od maszyny są w dużej mierze tłumione i nie męczą nadmiernie rąk operatora. Na uchwycie znajduje się także manetka gazu pozwalająca sterować obrotami silnika, a tym samym intensywnością wibrowania płyty. W cięższych modelach, zwłaszcza rewersyjnych, na dyszlu znajdują się także dźwignie zmiany kierunku jazdy.
Zbiornik paliwa i system zraszający
W zagęszczarkach spalinowych istotny jest również zbiornik na paliwo, zazwyczaj o pojemności kilku litrów (np. 3-5 L w mniejszych modelach, do kilkunastu litrów w największych). Zbiornik paliwa powinien być solidnie zamocowany i szczelny. Jego pojemność wpływa na czas pracy maszyny bez przerwy - im większy zbiornik, tym rzadziej trzeba dolewać paliwo podczas intensywnej pracy. Niektóre większe modele posiadają także zbiornik zraszający (na wodę) i układ spryskujący - używa się go przy zagęszczaniu asfaltu lub kostki, aby ograniczyć pylenie i przyklejanie się materiału do płyty.
Filtry powietrza i paliwa
Bardzo ważnym elementem współgrającym z silnikiem spalinowym jest filtr powietrza i paliwa. Ich zadaniem jest skuteczne blokowanie stałych zanieczyszczeń, które mogą przedostać się do komory spalania i uszkodzić jej wnętrze. Zapchany filtr powietrza może prowadzić do problemów z rozruchem maszyny, kopcenia z rury wydechowej czy podwyższonego spalania. Regularne czyszczenie filtrów jest kluczowe dla prawidłowego funkcjonowania maszyny.
Układ chłodzenia
Większość zagęszczarek wyposażona jest w silnik spalinowy chłodzony powietrzem. Brak dodatkowego systemu chłodzenia wynika z faktu, że olej silnikowy jest w stanie skutecznie odprowadzać ciepło. Niemniej duże i ciężkie zagęszczarki rewersyjne, posiadają niekiedy zamontowany układ chłodzenia wykorzystujący przepływ cieczy. Jest to spowodowane ogromną mocą silnika (najczęściej wysokoprężnego), który wytwarza spore ilości ciepła, niedające się skutecznie odprowadzić przy pomocy krążącego w układzie oleju silnikowego.
Elementy dodatkowe i akcesoria
Zagęszczarki składają się również z wielu mniejszych, aczkolwiek potrzebnych do prawidłowego funkcjonowania podzespołów, takich jak różnego rodzaju uszczelki, śruby czy tuleje. Czasami zagęszczanie gruntu wymaga użycia dodatkowych akcesoriów. Mogą to być elementy obecne w zestawie lub dodatkowo płatne takie jak np.:
- zestawy kółek transportowych (ułatwiają przewóz maszyny),
- urządzenia do podnoszenia zagęszczarki,
- specjalny uchwyt z niskim poziomem wibracji,
- płyta elastomerowa (pozwala ubijać kostkę brukową nie brudząc jej i nie uszkadzając jej powierzchni).
Akcesoria do zagęszczarek zwiększają komfort pracy i rozszerzają ich funkcjonalność.
Różnice w budowie zagęszczarki w zależności od typu
Zagęszczarki płytowe występują w różnych typach, z których dwa główne to zagęszczarki jednokierunkowe oraz zagęszczarki rewersyjne (dwukierunkowe). Różnią się one nie tylko wagą i mocą, ale też szczegółami konstrukcji wpływającymi na manewrowanie i zastosowanie maszyny.
Zagęszczarki płytowe jednokierunkowe
Są to zazwyczaj lżejsze, kompaktowe maszyny zaprojektowane do pracy w jednym kierunku (do przodu). Ich konstrukcja jest stosunkowo prosta: silnik zamontowany nad płytą, uchwyt do prowadzenia i standardowy układ wibracyjny. Ponieważ działają tylko w jednym kierunku, nie mają mechanizmu zmiany biegu - chcąc zagęszczać kolejne pasy terenu, operator musi maszynę zawrócić lub przestawić ręcznie. Mniejsza waga (przeważnie od ~50 kg do 100 kg) ułatwia takie manewry - urządzenie można podnieść we dwie osoby lub przynajmniej łatwo przesunąć na kołach transportowych (jeśli są na wyposażeniu). Mniejsza masa i płyta oznaczają mniejszą siłę zagęszczania (zwykle 10-20 kN), co wystarcza do prac przy układaniu chodników, ścieżek czy pod mniejsze fundamenty. Zaletą prostych zagęszczarek płytowych jest ich mobilność i łatwość obsługi - często mają składaną rączkę, można je przewieźć nawet w vanie czy na niewielkiej przyczepie.
Zagęszczarki płytowe rewersyjne (dwukierunkowe)
To bardziej zaawansowane maszyny dwukierunkowe, które mogą pracować zarówno do przodu, jak i do tyłu. Wyposażone są w specjalny dyszel z dźwignią zmiany kierunku lub hydrauliczny układ sterowania, który pozwala odwrócić kierunek drgań układu wibracyjnego. Technicznie realizuje się to przez zastosowanie podwójnych wałków wibracyjnych o zmiennym momencie lub odwracalne sprzęgło - dzięki temu operator, przestawiając dźwignię, może płynnie przejść z jazdy do przodu na jazdę wstecz. Budowa zagęszczarki rewersyjnej jest masywniejsza: ramy są wzmocnione, płyty często większe i cięższe, aby uzyskać silniejsze zagęszczanie. Te maszyny ważą zwykle od około 100-150 kg (najmniejsze rewersyjne) aż do kilkuset kilogramów. Większa masa i moc silnika przekładają się na wyższą siłę wymuszającą (nawet 30-100 kN), co pozwala zagęszczać grunty na większej głębokości i szybciej ubijać duże powierzchnie. Mimo dużej wagi, zagęszczarką rewersyjną manewruje się stosunkowo łatwo, ponieważ sama „chodzi” po podłożu w wybranym kierunku - operator jedynie koryguje tor jazdy, zamiast dźwigać czy popychać urządzenie. Dla ułatwienia manewrowania konstrukcja takich zagęszczarek jest symetryczna (przód i tył maszyny są podobne, co umożliwia równie efektywne zagęszczanie w obu kierunkach).
Podsumowując, zagęszczarki jednokierunkowe są prostsze i lżejsze - idealne do mniejszych robót i tam, gdzie liczy się poręczność. Zagęszczarki rewersyjne mają bardziej złożony schemat budowy (dodatkowy mechanizm zmiany kierunku, mocniejsza rama) i oferują większą moc oraz wygodę przy dużych zadaniach. Wybór zależy od potrzeb: do zagęszczania wąskich wykopów czy ubijania podsypki pod kostkę brukową wystarczy mniejsza płyta, natomiast przy dużej powierzchni placu czy drogi lepsza będzie ciężka maszyna rewersyjna, która szybciej wykona pracę dzięki większej sile i dwukierunkowej pracy.
