Betonomieszarki samochodowe: Konstrukcja, działanie i zastosowanie

Wymagający świat budownictwa stawia przed sprzętem transportującym beton wysokie wymagania dotyczące niezawodności, wytrzymałości i gotowości do pracy. Kluczowe znaczenie dla pomyślnego zakończenia inwestycji budowlanych ma odpowiedni wybór i eksploatacja maszyn, a w szczególności betonomieszarek, które są wiodącym produktem w transporcie mieszanki betonowej.

Rola i znaczenie betonomieszarek w budownictwie

Beton jest materiałem specyficznym - ciężkim i wymagającym ciągłego mieszania w trakcie transportu, aby zachować jego plastyczność i zapobiec segregacji. Czas dostawy mieszanki na plac budowy jest kluczowy - zazwyczaj wynosi około półtorej godziny od momentu wymieszania, jednak skraca się go znacząco w wyższych temperaturach otoczenia. Niezawodność i trwałość pojazdu transportującego beton decydują o efektywności operacyjnej, a optymalne właściwości trakcyjne i wytrzymałościowe podwozia są niezbędne do przewozu ciężkich ładunków.

Transport betonu na plac budowy to złożony proces, w którym kluczowe jest nie tylko zachowanie odpowiedniego czasu dostawy, ale także zapobieganie:

• Segregacji mieszanki: oddzielenie i opadnięcie większych kruszyw na dno oraz wypłynięcie zaprawy ku górze.
• Zanieczyszczeniu lub zmianie składu mieszanki.
• Przekroczeniu wymogów technicznych dotyczących temperatury.

Sprawny transport jest zatem niezwykle istotnym ogniwem w całym procesie betonowania, mającym bezpośredni wpływ na jakość i trwałość uzyskanego betonu.

Konstrukcja i rodzaje betonomieszarek

Betonomieszarki samochodowe charakteryzują się zróżnicowaną konfiguracją, uwzględniającą specyfikę podwozia i zabudowy, a także wiele czynników wpływających na ich wydajność i przydatność. Rozróżnia się je przede wszystkim ze względu na:

• Pojemność mieszalnika (tzw. gruszki).
• Szybkość podawania i rozładunku.
• Wydajność mieszania.
• Wytrzymałość konstrukcji i moc silnika.
• Zużycie paliwa.

Klasyfikacja wielkości betonomieszarek

Pod względem rozmiaru mieszalnika, betonomieszarki samochodowe można podzielić na:

• Małe: montowane zazwyczaj na podwoziach 2- lub 3-osiowych, o pojemności mieszalnika mniejszej niż 6 m³.
• Średnie: montowane na podwoziach 4-osiowych, o pojemności mieszalnika od 6 do 10 m³.
• Duże: montowane na podwoziach 5-osiowych lub naczepach, o pojemności mieszalnika powyżej 10 m³.

Podwozie i zabudowa

Podwozie pojazdu do przewozu betonu musi być niezwykle wytrzymałe, a jednocześnie lekkie, aby masa zestawu była zgodna z przepisami drogowymi, nawet przy przewożeniu ciężkich ładunków (porcja betonu może ważyć ponad 13 ton). Zabudowy betonomieszarek mogą być przeznaczone wyłącznie do transportu mieszanki lub dodatkowo do jej przepompowywania - są to tzw. pompogruszki, wyposażone w pompę sterowaną mechanicznie, elektromechanicznie, hydraulicznie lub elektronicznie.

Zasada działania betonomieszarki

Podstawowym elementem betonomieszarki jest bęben (tzw. gruszka) umieszczony na podwoziu pojazdu. W jego wnętrzu znajdują się spiralnie ukształtowane pióra, które podczas transportu zapobiegają segregacji betonu, mieszając go w sposób ciągły. Obrót bębna realizowany jest zazwyczaj za pomocą:

• Przystawki odbioru mocy (PTO) od silnika samochodu.
• Dodatkowego silnika montowanego na ramie betonomieszarki.

Pompa hydrauliczna, napędzana od silnika pojazdu, przekazuje ciśnienie do silnika hydraulicznego napędzającego przekładnię, która realizuje obrót bębna z prędkością od 0 do 14 obrotów na minutę.

Wyładunek betonu

Beton jest wylewany metodą przechylenia gruszki za pomocą podnośników hydraulicznych. Mieszanka trafia przez zsyp na rynnę spustową, która jest obracana w poziomie o 180° i regulowana w pionie. W celu ułatwienia wyładunku, niektóre betonomieszarki wyposażone są w hydrauliczny siłownik regulujący kąt pochylenia głównego leja spustowego.

Kluczowe podzespoły i materiały

Podstawowe podzespoły konstrukcyjne betonomieszarki samochodowej to:

1. Podwozie samochodu.
2. Mieszalnik (bęben).
3. Zespół napędowy.
4. Układ zasypowo-spustowy.
5. Wspornik przedni i tylny.
6. Zbiornik i układ wodny.
7. Sterowanie hydrauliczne.
8. Rama pomocnicza.
9. Rynny przedłużające.

Mieszalniki i inne elementy wykonane są ze stali o wysokiej wytrzymałości. W celu zwiększenia trwałości i odporności na zużycie, stosuje się nowoczesne materiały konstrukcyjne:

• Stal Hardox (np. Hardox 400, Hardox 450) jest wykorzystywana do produkcji bębnów, spiralnych płytek i pasków ochronnych, zapewniając wysoką odporność na ścieranie.
• Stal Hardox 500 stosowana jest jako zabezpieczenie krawędzi ostrzy.
• Materiały nakładkowe z linii Duroxite przeznaczone są do najbardziej ekstremalnych warunków zużycia ściernego, uderzeniowego, cieplnego i erozyjnego.
• W betonomieszarkach Liebherr stosowana jest specjalna stal LICRO 500, wyjątkowo odporna na zużycie.

Zastosowanie lżejszych materiałów, takich jak aluminium (np. błotniki aluminiowe zamiast stalowych), pozwala na znaczne obniżenie wagi całkowitej pojazdu, co przekłada się na zwiększenie ładowności.

Eksploatacja i konserwacja betonomieszarek

Pojazdy przewożące beton poddawane są ogromnym przeciążeniom i muszą operować w trudnych warunkach terenowych. Ciągły ruch obrotowy mieszalnika wpływa na stabilność pojazdu.

Czyszczenie betonomieszarek

Jednym z największych problemów w eksploatacji betonomieszarek jest ich czyszczenie po każdym transporcie. Resztki mieszanki betonowej zastygające we wnętrzu bębna stopniowo zmniejszają jego objętość i zwiększają wagę. Do czyszczenia stosuje się:

• Wodę pod ciśnieniem i specjalistyczne systemy myjące z lancami i dyszami obrotowymi.
• Specjalne odczynniki chemiczne ułatwiające oczyszczenie.

Niedokładne czyszczenie prowadzi do nawarstwiania się pozostałości, co w skrajnych przypadkach wymaga mechanicznego usuwania złogów betonu.

Zużycie elementów

Powszechnym problemem jest zużycie łopatek i bębnów betonomieszarek, szczególnie podczas transportu betonu z twardym kruszywem. Intensywnym procesom zużycia tarciowego poddawana jest również rynna wyładowcza.

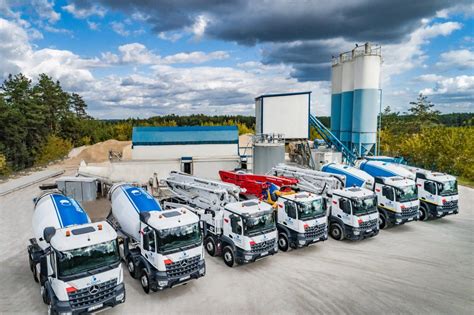

Producenci i innowacje

Na polskim rynku jedynym producentem betonomieszarek samochodowych jest Fabryka Maszyn Leżajsk Nowa (FML). Firma oferuje betonomieszarki z serii „FML” o pojemności od 4 do 12 m³.

Wśród zagranicznych producentów można wymienić włoski koncern CIFA, który oferuje szeroką gamę betonomieszarek, od serii Energya po HD i RY. Betonomieszarki CIFA można montować na podwoziach dowolnej marki, niezależnie od zastosowanego napędu.

Producenci stale pracują nad unowocześnianiem maszyn, poprawą ich ergonomii, bezpieczeństwa obsługi, trwałości i odporności na zużycie. Nowoczesne betonomieszarki często wykorzystują konstrukcję modułową, co ułatwia dopasowanie pojemności mieszalnika do potrzeb klienta oraz elastyczny montaż opcji i akcesoriów. Redukcja masy własnej pojazdów i zabudowy pozwala na uzyskanie coraz większej ładowności.
