Zagęszczarki hydrostatyczne Ammann APH 50/75 DE ACE: Kompleksowy opis działania i zastosowania

Wprowadzenie do zagęszczarek Ammann APH 50/75 DE ACE

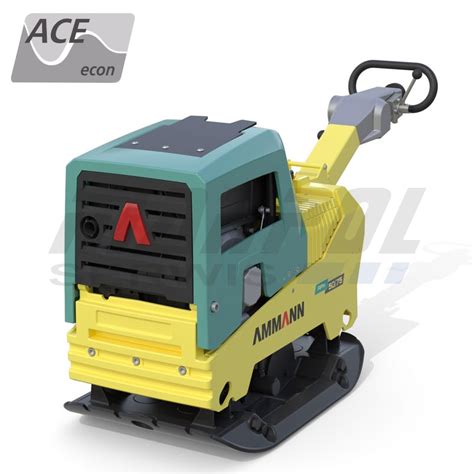

Zagęszczarka hydrostatyczna rewersyjna AMMANN APH 50/75 DE ACE z systemem monitorowania zagęszczenia i rozrusznikiem to zaawansowana maszyna budowlana, zaprojektowana z myślą o efektywnym i precyzyjnym zagęszczaniu różnego rodzaju podłoża. Ten model, charakteryzujący się kompaktowymi wymiarami i dużą siłą zagęszczania, jest ceniony na rynku za swoją niezawodność, solidną konstrukcję i długą żywotność komponentów.

System monitorowania zagęszczania AMMANN ACEecon

Kluczową innowacją w modelu APH 50/75 DE ACE jest wbudowany zautomatyzowany system pomiaru i kontroli zagęszczania AMMANN ACEecon. Zasada jego działania opiera się na wykorzystaniu czujnika wibracji, który rejestruje sygnały emitowane przez urządzenie odśrodkowe. System ten, bazujący na technologii stosowanej od lat w ciężkich maszynach do zagęszczania marki Ammann, dostarcza operatorowi informacji o aktualnym i maksymalnym do uzyskania stopniu ubicia podłoża poprzez kontrolki na wyświetlaczu.

Technologia "pełnej hydrauliki" w zagęszczarkach Ammann

Ammann wprowadził innowacyjną technologię "pełnej hydrauliki" do swoich zagęszczarek o wadze 400-500 kg, co do tej pory było zarezerwowane dla maszyn o wadze przekraczającej 700 kg. W zagęszczarkach serii APH, sterowanie ruchem do przodu/tyłu oraz przeniesienie napędu z silnika na wibrator odbywa się za pomocą pompy hydraulicznej i rozdzielaczy. Rozwiązanie to eliminuje potrzebę stosowania pasów klinowych i sprzęgła odśrodkowego. Dzięki pełnej hydraulice możliwe jest:

• Regulowanie prędkości obrotowej silnika w trakcie pracy.
• Zwiększanie lub zmniejszanie sił oddziaływania na powierzchnię podczas zagęszczania, co pozwala na przykład na zagęszczanie kostki brukowej za pomocą ciężkiej zagęszczarki.
• Ułatwione sterowanie maszyną w miejscach o ograniczonym dostępie, takich jak obszary wokół studzienek.

Zagęszczarki dwukierunkowe (rewersyjne) - zasada działania i zastosowanie

Inna nazwa dla zagęszczarki dwukierunkowej to zagęszczarka rewersyjna. Jest to rodzaj zagęszczarek płytowych przeznaczonych do zagęszczania gruntu, kostki i asfaltu. Zasada działania zagęszczarki rewersyjnej polega na ruchu naprzód i wstecz, a dzięki obecności płyty wibrującej oraz znacznej masie urządzenia możliwe jest skuteczne ubijanie gruntu. Zagęszczarki rewersyjne charakteryzują się:

• Wysoką mocą zagęszczania i odpowiednią wydajnością.
• Skutecznością w trudno dostępnych miejscach, gdzie inne typy zagęszczarek nie radzą sobie tak dobrze.

Zagęszczarka płytowa dwukierunkowa jest stosowana zazwyczaj w przypadkach potrzeby ubicia większej powierzchni terenu, na większych głębokościach, a także tam, gdzie konieczne jest manewrowanie urządzeniem na ograniczonej powierzchni, jak na przykład teren przygotowywany pod budowę parkingu. Jest niezastąpiona również podczas budowy dróg, ścieżek komunikacyjnych, torów kolejowych, a także do ubijania gruntu w celu utworzenia wałów czy nasypów. Może być efektywnie wykorzystana do stworzenia odpowiednio wyprofilowanego terenu na działce lub w ogrodzie.

Czym jest zagęszczarka hydrostatyczna?

Określenie "hydrostatyczna" oznacza, że zagęszczarka oparta jest na zasadzie pełnej hydrauliki. Obejmuje ona zarówno napęd, jak i zespół wibrujący oraz sterowanie - wszystko działa za pomocą systemu hydraulicznego. Dzięki temu zagęszczarki hydrostatyczne są niezwykle zwrotne, poręczne i łatwe w obsłudze. Zagęszczarki APH wyposażone zostały w hydrostatyczne sterowanie w przód i w tył, co umożliwia szybkie i efektywne zmiany kierunku. Daje to zdolność do ubijania podłoża w ciasnych i trudno dostępnych miejscach, gdzie manewrowanie jest utrudnione.

Komfort i bezpieczeństwo pracy operatora

Zagęszczarki Ammann APH 50/75 DE ACE oferują najniższe w swojej klasie poziomy drgań przenoszonych na ręce i ramiona operatora (HAV). Osiągnięto to poprzez zastosowanie innowacyjnej koncepcji amortyzacji uchwytu sterującego, która obniża wartości drgań do poziomu poniżej 2,5 m/s². Sprawia to, że praca staje się bardziej komfortowa i bezpieczna, a przepisy bezpieczeństwa nie wymagają dokumentowania liczby godzin pracy operatora. Sam uchwyt sterujący zapewnia idealny chwyt i umożliwia prostą, intuicyjną obsługę maszyny poprzez prosty nacisk lub pociągnięcie. Operator po prostu pcha lub ciągnie uchwyt, aby przełączyć maszynę w tryb przód lub tył, bez potrzeby używania oddzielnych dźwigni sterowniczych.

Wytrzymała konstrukcja i łatwa konserwacja

Bardzo mocny i wytrzymały stelaż zagęszczarki chroni maszynę przed trudnymi warunkami na placu budowy lub niewłaściwym użytkowaniem. Otwarta konstrukcja ramy zapewnia łatwy dostęp do konserwacji i obsługi maszyny. Dodatkową zaletą jest możliwość ustawienia trybu pracy "w miejscu", co pozwala na zagęszczanie w trudnych miejscach i wymagających podłożach. Wówczas maszyna "unosi się" w wybranym miejscu i ubija/zagęszcza grunt bez ruchu przód/tył.

Silnik HATZ SUPRA 1D50S

Zagęszczarki APH 5075 wyposażone są w wysokoprężny silnik HATZ SUPRA 1D50S, ceniony za niezawodność, łatwość obsługi i wysoką wydajność. Silniki te, zasilane olejem napędowym, stanowią praktyczne rozwiązanie na placu budowy, gdzie większość maszyn korzysta z tego samego paliwa. Silniki wysokoprężne HATZ SUPRA z Serii D to rewolucyjna technologia w silnikach jednocylindrowych, najlepiej sprawdzająca się w trudnych zadaniach. Charakteryzują się wysoką mocą i unikalnym designem, będąc najwydajniejszymi jednocylindrowymi silnikami wysokoprężnymi na świecie.

Podstawowe informacje o zagęszczarkach płytowych

Zagęszczarki płytowe (płyty wibracyjne) to maszyny, których kluczowym elementem roboczym jest metalowa, wibrująca płyta. Płyta ta, poruszana za pomocą silnika, poddana jest wibracjom dzięki mechanizmowi wibracyjnemu, opartemu na mimośrodowych wałkach i niewyważonych masach. Zagęszczarki, nazywane także zagęszczarkami płytowymi lub wibracyjnymi, stanowią maszyny budowlane służące do wzmocnienia gruntów niespoistych, przygotowując je do kolejnych etapów prac nad nawierzchnią oraz do dalszych prac budowlanych. Proces zagęszczania sprawia, że grunt staje się bardziej zbity i stabilny, co umożliwia kontynuację prac budowlanych. Zagęszczarki znajdują zastosowanie nie tylko na placu budowy, ale również w pracach ogrodowych czy domowych.

Ammann - lider w produkcji maszyn budowlanych

Ammann to światowy lider w dostarczaniu maszyn dla branży budowlanej, specjalizujący się głównie w budowie dróg oraz infrastruktury drogowej. Ta rodzinna firma, założona w 1869 roku, cieszy się międzynarodowym sukcesem. W ciągu swojej 150-letniej historii Ammann stale ewoluuje, a jego fabryki i maszyny zapewniają produktywność na niespotykanym wcześniej poziomie. Firma posiada globalny zasięg i oferuje szeroką gamę produktów dla każdego klienta.

Przykłady innych modeli zagęszczarek Ammann

Zagęszczarka rewersyjna APR 30/60 D

Zagęszczarka rewersyjna APR 30/60 D marki Ammann charakteryzuje się solidną konstrukcją, która skutecznie chroni silnik i zapewnia prosty dostęp do części zużywających się. Model ten jest idealny do prac na budowach w miejscach o ograniczonej przestrzeni. Wariant z silnikiem diesel Hatz 1B 30, szerokością roboczą 600 mm i rozruchem ręcznym.

Szczegółowe wymiary APR 30/60 D:

Zalety APR 30/60 D:

• Hydrostatyczny układ kierowniczy w przód i w tył umożliwia szybką zmianę kierunku oraz możliwość zagęszczania w ciasnych i trudno dostępnych miejscach.
• Zastosowane sprzęgło odśrodkowe i odporny pasek klinowy są chronione osłoną zapobiegającą przedostawaniu się wody i kurzu.
• Innowacyjny uchwyt zmniejsza drgania przenoszone na ręce i ramiona (HAV), dzięki czemu praca jest wygodniejsza.
• Wygodny uchwyt sprawdzi się podczas przenoszenia maszyny.
• Rękojeść gwarantuje prosty chwyt i umożliwia intuicyjną obsługę maszyny przez zwykłe pchanie lub ciągnięcie.

Wyposażenie dodatkowo płatne: Elastomer, wózek transportowy, licznik motogodzin.

Zagęszczarki z wibratorem o 3 wałkach

Rewolucyjne rozwiązanie Ammanna, zastosowane w modelach APH 5030, APH 6530 oraz APH 100-20, polega na zastosowaniu trzech wałków. Układ z trzema wałkami sprzyja znacznej stabilizacji płyty zagęszczarki podczas pracy. W przypadku określonych położeń fazowych wyeliminowany został ruch przechylny płyty roboczej, który jest typowym problemem w zagęszczarkach z wibratorem o 2 wałkach. Korzyści są najbardziej odczuwalne podczas pracy z niską częstotliwością i dużą amplitudą skoku. Wspomniane modele zagęszczarek dysponują najwyższym momentem niewyważenia w swojej klasie oraz gwarantują najwyższą wydajność zagęszczania. Z punktu widzenia operatora to rozwiązanie przekłada się na znacznie większą precyzję prowadzenia zagęszczarki w wyniku bezstopniowego sterowania wspomagającego dla ruchu przód/tył oraz wibracji punktowej. W maszynach zastosowano również dyszel o nowej konstrukcji, który jest bardzo czuły i zapewnia znakomitą zwrotność oraz mniejsze zmęczenie operatora podczas pracy. Zagęszczarki APH 5030, APH 6530 oraz APH 100-20 wyróżniają się konstrukcją zabezpieczoną przed zanieczyszczeniami i uszkodzeniami - szczególnie chronione są silnik i elementy hydrauliki. Warto również wspomnieć o wygodnym rozruchu elektrycznym, funkcji wyłączania awaryjnego na końcu dyszla oraz odchylanym zawieszeniu punktu centralnego. Wszystko to wpływa na poprawę komfortu pracy, a tym samym jej efektywności i bezpieczeństwa. Każdą z zagęszczarek można wyposażyć w opcjonalny system ACEeco.

Zagęszczarki dwukierunkowe zdalnie sterowane

Przedstawicielem tej klasy maszyn jest zagęszczarka rewersyjna Ammann APH 1000 TC o szerokości roboczej od 650 do 800 mm, wyposażona w silnik wysokoprężny Hatz o mocy 15,4 kW. Takie urządzenie doskonale sprawdza się w miejscach, gdzie bezpieczeństwo operatora mogłoby być w jakiś sposób zagrożone, czyli np. w głębokim wykopie. Wspomniana zagęszczarka może być sterowana za pomocą pilota na podczerwień. Maszyna oferuje potężną moc, ale jednocześnie zachowuje kompaktowy rozmiar, dzięki czemu może być z powodzeniem wykorzystywana do pracy w wąskich wykopach i trudno dostępnych miejscach. Ammann APH 1000 TC posiada szczelną obudowę ułatwiającą prowadzenie prac konserwacyjnych oraz wydajny system filtracji z aktywną separacją cząstek stałych. Dodatkowym atutem jest napęd hydrostatyczny wału przez silnik hydrauliczny.

Zagęszczarki hydrauliczne do koparek

Są to specjalne zagęszczarki przeznaczone do bardzo ciężkich i niebezpiecznych prac, obsługiwane za pomocą układu hydraulicznego koparki. Ammann oferuje tutaj modele: APA 20/30, APA 20/40, APA 55/46, APA 55/56, APA 72/74, APA 75/74 2M, APA 75/74, APA 100/88 2M, APA 100/88. Maszyny różnią się parametrami typowo roboczymi, w tym ciężarem (od 360 do 1180 kilogramów), szerokością zagęszczania (od 460 do 880 mm), długością (od 950 do 1226 mm) oraz przeznaczeniem w zależności od wagi koparki (od 12 do 40 ton). System montażu stworzony przez Ammanna jest na tyle uniwersalny, że zagęszczarki pasują do praktycznie każdej popularnej koparki dostępnej na rynku. Zmiana osprzętu następuje automatycznie lub ręcznie - jest to bardzo wygodne i szybkie. Operator może zmienić zagęszczarkę w zależności od tego, jakie zadanie będzie aktualnie realizować. Sprzęt idealnie sprawdza się m.in. w zagęszczaniu rowów pod instalacje wodne czy kanalizacyjne, budowie dróg i torowisk czy przygotowaniu gruntu pod prace murarskie.

Zagęszczarka rewersyjna Ammann APR 58/75

Przedstawiamy zagęszczarkę rewersyjną Ammann APR 58/75 w zoptymalizowanej wersji z płytą roboczą o szerokości 600 mm. To wszechstronna i potężna maszyna, zaprojektowana do intensywnej pracy w budownictwie, pracach drogowych i przy układaniu kostki brukowej. Wyposażona w niezawodny silnik Diesla **Hatz w normie emisji spalin EPA** z komfortowym rozruchem elektrycznym, jest doskonałym wyborem dla firm, które cenią sobie maksymalną wydajność i zdolność do pracy w trudnym terenie. Cena obejmuje kompletną, gotową do pracy zagęszczarkę Ammann APR 58/75 z poszerzeniami do 600mm.

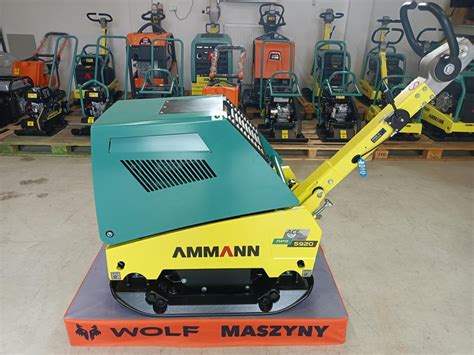

Zagęszczarka Ammann APR 5920 DE

Ammann APR 5920 DE to jedna z najbardziej cenionych zagęszczarek w swojej klasie. Mocny diesel Hatz 1B40, siła 59 kN oraz hydrostatyczny napęd gwarantują szybkie i równomierne zagęszczanie na każdym materiale. Maszyna została zaprojektowana z myślą o intensywnej, codziennej pracy - trwała płyta robocza, mocna rama i wygodny rozruch elektryczny sprawiają, że sprzęt jest gotowy do działania w każdych warunkach. Ammann APR 5920 DE to mocna zagęszczarka rewersyjna z silnikiem Hatz 1B40 9 KM i siłą 59 kN. Waży 484 kg i świetnie sprawdza się na gruncie, kostce oraz asfalcie.

Rozwiązanie problemów z zagęszczarką Ammann AVH 6020

Właściciel zagęszczarki Ammann AVH 6020 z 1999 roku zgłosił problem z jej działaniem. Silnik Diesla napędza poprzez sprzęgło motor hydrauliczny (pompę zębatą), na której zamontowany jest rozdzielacz. Z rozdzielacza wychodzą 3 przewody hydrauliczne, a z drugiego silnika hydraulicznego występuje powrót do zbiornika. W zbiorniku za powrotem zamontowany jest filtr oleju. Jeden przewód z pierwszej pompy idzie do orbitora. Problem polega na tym, że zagęszczarka wolno ubija i zachowuje się, jakby rewers był źle ustawiony (przy jeździe do przodu trzeba lekko cofnąć orbitor, aby zaczęła jechać do przodu, natomiast do tyłu jeździ wolno). Właściciel wymienił uszczelniacze w listwie sterującej i jest pewien, że nie przepuszczają. Olej w rewersie po dwukrotnym rozkręceniu był nalany na pół stanu. W pompach wałki na wyjściu nie ruszają się i nie przepuszczają oleju. W zbiorniku jest 100% oleju, a filtr oleju jest nowy. Po złożeniu i sprawdzeniu ciśnienia oleju zagęszczarka (na zimnym oleju) wolno jeździ, praktycznie nie ubija, tylko zachowuje się jak mikrowalec, gładzi, ma przerywaną częstotliwość pracy (podjedzie metr do przodu, staje i wibruje w miejscu). Wtedy na nanometrze występuje ciśnienie 80-100; po godzinie jazdy temperatura oleju jest w granicach 80 stopni C. Po 2 godzinach przestaje jeździć, tylko wibruje w miejscu. Silnik spalinowy i pierwsza pompa nie odczuwają obciążenia. Co dziwne, jak po 30 minutach z puszczenia jej na niskie obroty, a potem na wysokie, zagęszczarka w ogóle nie zagęszcza, zachowuje się jakby sprzęgło w ogóle się nie otworzyło i nie napędziło pierwszej pompy. Dopiero jak ruszy orbitolem tyl-przód zacznie zagęszczać. Temperatura w tym czasie rośnie do 90 stopni, przewody sztywnieją. Łożyska w wibratorze są nowe, nie mają luzu, nie szumią i nie zacinają się. Podejrzenie pada na uszkodzoną pompę lub silnik, albo na nieprawidłowe złożenie wałków lub zastosowanie niewłaściwych łożysk przez serwis.
