Zagęszczarki Farymann: Ustawienie Popychaczy i Ogólne Zasady Obsługi

Zagęszczarki to niezbędne maszyny w branży budowlanej, służące do utwardzania i zagęszczania gruntu. Ich prawidłowa obsługa i konserwacja, w tym ustawienie popychaczy zaworowych, są kluczowe dla zapewnienia efektywności pracy, bezpieczeństwa operatora oraz długiej żywotności urządzenia. W niniejszym artykule przedstawiono kompleksowe informacje dotyczące obsługi zagęszczarek, ze szczególnym uwzględnieniem regulacji luzu zaworowego w silnikach, takich jak Farymann 43F, oraz ogólnych zasad bezpieczeństwa i eksploatacji.

Czym są zagęszczarki i jakie są ich rodzaje?

Na rynku dostępnych jest wiele rodzajów zagęszczarek, różniących się konstrukcją, masą i przeznaczeniem, co pozwala na dobór odpowiedniego sprzętu do konkretnych prac budowlanych.

Rodzaje zagęszczarek

• Zagęszczarki stopowe (skoczki, ubijaki): Charakteryzują się masą od około 30 do 100 kg. Ich kształt przypomina stopę, skąd wzięła się nazwa. Są idealne do pracy w ciasnych przestrzeniach, na przykład w wykopach.
• Zagęszczarki płytowe: Dzielą się na jednokierunkowe i dwukierunkowe (rewersyjne). Są cięższe od "skoczków" i posiadają większą powierzchnię zagęszczającą, co sprawia, że lepiej sprawdzają się na większych obszarach.
• Zagęszczarki podwieszane: To specjalistyczne maszyny mocowane do wysięgnika koparki i zasilane jej układem hydraulicznym.

Ogólne wskazówki bezpieczeństwa i eksploatacji

Obsługa maszyn budowlanych, zwłaszcza tych o znacznej wadze i specjalistycznym przeznaczeniu, wymaga od operatora odpowiedniej wiedzy, przeszkolenia i tzw. wyczucia sprzętu. Mimo najnowszych rozwiązań technologicznych, wpływających na poprawę komfortu i bezpieczeństwa pracy, właściwa wiedza z zakresu obsługi danego urządzenia jest nadal niezbędna. Nieumiejętne operowanie zagęszczarką może prowadzić do poważnych konsekwencji - zarówno dla samego urządzenia, jak i użytkownika.

Zapoznanie z instrukcją obsługi

Przed rozpoczęciem eksploatacji zagęszczarki bezwzględnie należy zapoznać się z instrukcją użytkowania danej maszyny. Producenci sprzętu budowlanego bardzo skrupulatnie podchodzą do wszelkich aspektów bezpieczeństwa i właściwego serwisowania swoich produktów. Dokładne zapoznanie się z treścią tego dokumentu pozwoli zachować sprawność i funkcjonalność maszyny na najwyższym poziomie.

Ważne jest, aby wykorzystywać konkretny model zagęszczarki zgodnie z jej przeznaczeniem. Należy zwrócić uwagę na wskaźnik spoistości i rodzaj gruntu, który chcemy poddać procesowi zagęszczania. Zagęszczarką nie należy operować na gruntach o dużej spoistości, zamarzniętych, twardych (bez możliwości dalszego zagęszczenia) oraz bez odpowiednich właściwości nośnych. W przypadku uszkodzenia maszyny na skutek robót prowadzonych niezgodnie z zaleceniami producenta, producent nie ponosi odpowiedzialności gwarancyjnej za powstałe szkody.

Warunki pracy i konserwacja maszyny

Kolejną kwestią jest właściwe utrzymanie stanu technicznego zagęszczarki. Są to maszyny o względnie prostej konstrukcji i wytrzymałe na uszkodzenia mechaniczne. Jednak wszelka ingerencja w konstrukcję maszyny (np. montaż nowych części lub trwałe usunięcie fabrycznie zamontowanych) prowadzi do zerwania odpowiedzialności cywilnej i gwarancyjnej przez producenta. Na ogólną wydajność i niezawodność sprzętu wpływają nie tylko odpowiednie warunki operowania, ale również transportu, składowania, ustawienia i konserwacji. Zarówno silnik, jak i cały osprzęt urządzenia wymaga stałej kontroli i regularnego serwisowania, zgodnie z zaleceniami producenta.

Operator zagęszczarki: Wymagania i BHP

Operator zagęszczarki powinien być osobą pełnoletnią i świadomą celowości zastosowania tego specjalistycznego sprzętu. Ponadto powinien zostać właściwie przeszkolony zarówno z obsługi danego modelu urządzenia, jak i posiadać uprawnienia do samodzielnego uruchamiania urządzeń zgodnie z obowiązującymi standardami bezpieczeństwa. Zazwyczaj to przedsiębiorca lub inny przełożony wyznacza w firmie osobę odpowiedzialną za nadzór i operowanie konkretnym sprzętem budowlanym - w tym zagęszczarką. Każdy użytkownik zagęszczarki powinien przed pracą z daną maszyną zapoznać się z dołączoną do niej instrukcją obsługi.

Odzież ochronna BHP

Zagęszczanie podłoża wymaga od operatora podzielności uwagi i stałej kontroli nad maszyną. Zajęcie to jest obarczone ryzykiem, zwłaszcza gdy w pobliżu trwają inne prace budowlane. Dlatego każdy operator zagęszczarki powinien wyposażyć się w podstawową odzież BHP, taką jak:

• Stosowne obuwie robocze
• Rękawice robocze
• Kask
• Nauszniki ochronne

Należy unikać noszenia luźnej odzieży, która może zostać zaczepiona lub wciągnięta przez ruchome elementy zagęszczarki.

Przenoszenie i transport zagęszczarki

Nieprawidłowe przenoszenie i transport urządzenia może prowadzić do poważnego uszkodzenia maszyny. Bez względu na rodzaj zagęszczarki, najbezpieczniej jest przewozić ją w pozycji stojącej. Położenie maszyny na niewłaściwym boku może sprawić, że olej zaleje silnik, co mocno utrudni następny rozruch. Może również dojść do zalania olejem filtra powietrza lub wycieku benzyny, jeśli paliwo nie zostało wypalone do końca lub korek wlewu paliwa nie został właściwie zabezpieczony.

Jeśli konieczne jest przewiezienie zagęszczarki stopowej na boku, należy dokładnie pozamykać wszelkie zbiorniki z płynami eksploatacyjnymi, szczególnie z paliwem. Następnie należy ułożyć maszynę gaźnikiem i filtrem powietrza do góry, co powinno zabezpieczyć silnik przed uszkodzeniem. Procedura transportu jest zazwyczaj szczegółowo opisana w instrukcji sprzętu.

Podobna zasada dotyczy przenoszenia zagęszczarki za pomocą koparki lub podnośnika. Maszynę należy podczepiać wyłącznie za przystosowane do tego celu uchwyty (punkty zawieszenia). Niedopuszczalne jest podnoszenie zagęszczarek płytowych za dyszel prowadzący. Producenci zagęszczarek często dołączają do większości modeli specjalne kółka transportowe, które można szybko zamontować.

Przygotowanie do uruchomienia zagęszczarki

Przed rozruchem zagęszczarki i przejściem w tryb roboczy należy rutynowo wykonać podstawowe czynności eksploatacyjne:

1. Sprawdzenie i w razie konieczności uzupełnienie poziomu oleju w silniku.
2. Napełnienie zbiornika paliwa benzyną lub olejem napędowym, w zależności od typu silnika.
3. Sprawdzenie, czy filtr powietrza znajduje się na swoim miejscu.
4. Upewnienie się, że wszystkie widoczne przewody paliwowe są wolne od uszkodzeń oraz czy połączenia śrubowe nie są poluzowane.

Napełnianie zbiornika paliwa

Podczas napełniania zbiornika paliwa benzyną należy zachować szczególną ostrożność, ponieważ jej opary są silnie łatwopalne. Bezwzględnie należy unikać nalewania benzyny w pobliżu otwartego ognia oraz w sytuacji, gdy silnik pozostaje nagrzany. Po wyłączeniu zagęszczarki trzeba odczekać do momentu ostygnięcia zewnętrznych elementów konstrukcyjnych silnika. Nie należy uruchamiać maszyny, jeżeli doszło do nawet niewielkiego rozlania benzyny na jej obudowę - trzeba odczekać, aż paliwo wyparuje lub zetrzeć je czystą szmatką. Obowiązuje zakaz palenia podczas uzupełniania paliwa.

Bezpośrednio przed rozruchem urządzenia należy również upewnić się, że w bezpośrednim sąsiedztwie wydechu spalin nie znajdują się przedmioty mogące ulec zapłonowi, takie jak sucha trawa, liście czy papier.

Rozruch zagęszczarki

Prawie wszystkie zagęszczarki wyposażone są w sprzęgło odśrodkowe. Oznacza to, że moment obrotowy nie jest przekazywany na elementy wzbudzające maszyny przy niskiej prędkości obrotowej silnika (biegu jałowym). Właściwa praca maszyny rozpoczyna się wraz ze zwiększeniem prędkości obrotowej silnika - najczęściej symbol „zająca” na przepustnicy/manetce gazu.

Procedura rozruchu

Procedura rozruchu zagęszczarki jest łatwa do zapamiętania. Przede wszystkim należy upewnić się, że maszyna znajduje się na równym, stabilnym podłożu i bez ryzyka gwałtownego przemieszczenia (np. na zboczu). W zależności od modelu zagęszczarki, producenci mogą zalecać ustawienie manetki gazu w najwyższej pozycji - należy to bezwzględnie sprawdzić w instrukcji użytkownika.

Niektóre modele zagęszczarek mogą być wyposażone w specjalny ręczny zawór dekompresyjny, który ułatwia rozruch urządzenia poprzez zmniejszenie kompresji na cylindrze - należy go wtedy przestawić do wskazanej w instrukcji użytkownika pozycji. Podobnie rzecz ma się do ssania, które odpowiedzialne jest za wzbogacenie mieszanki paliwowo-powietrznej i ułatwienie zapłonu.

Kolejny krok to spokojne wyciągnięcie linki rozrusznika aż do momentu wyczuwalnego oporu - momentu kompresji tłoka, po czym mocniejsze szarpnięcie linki na możliwie największą jej długość. W przypadku silników benzynowych szarpnięcie linki rozrusznika powinno być szybkie i zdecydowane. W przeciwnym wypadku wytworzone napięcie elektryczne może nie wystarczyć do wytworzenia iskry na świecy zapłonowej i czynność tę trzeba będzie powtórzyć.

Po zaskoczeniu silnika - w zależności od modelu - należy wrócić manetką gazu do położenia biegu jałowego i przełączyć zawór dekompresyjny w tryb roboczy. Jeżeli silnik jest zimny (np. po dłuższej przerwie), warto odczekać 2-3 minuty i pozwolić mu nabrać temperatury na wolnych obrotach, co z pewnością wydłuży jego żywotność.

Niektóre modele zagęszczarek wyposażone są w elektryczny rozruch silnika, posiadają dodatkowo akumulator, rozrusznik elektryczny i specjalną stacyjkę zapłonową. Rozruch takiej zagęszczarki przypomina odpalanie samochodu: przekręcamy kluczyk do pozycji zapłonu, a następnie do pozycji rozruchu i puszczamy w momencie ustabilizowania pracy przez silnik. Nie należy kręcić rozrusznikiem dłużej niż 10-15 sekund! Ważne jest również to, aby w trakcie pracy silnika nie przestawiać kluczyka do pozycji 0 lub go wyciągać, ponieważ wtedy nie będzie załączone ładowanie akumulatora.

Najczęstsze problemy z rozruchem

Nie zawsze silnik zagęszczarki uruchomi się za pierwszym pociągnięciem linki rozrusznika. W przypadku rozruchu podczas niskich temperatur, należy pamiętać o każdorazowym włączeniu ssania, co wpływa na łatwiejszy zapłon mieszanki i szybsze rozgrzewanie silnika.

Częstym problemem, pojawiającym się po kilkukrotnym i bezskutecznym szarpaniu za linkę rozrusznika, jest zalanie silnika. Jeżeli paliwo nie zostanie spalone w komorze, wtedy może dojść do sytuacji, w której ilość paliwa, która napłynęła do komory spalania, nie pozwala na zapłon mieszanki.

Jeżeli doszło do zalania silnika, należy przede wszystkim zamknąć zawór paliwowy oraz otworzyć przepustnicę rozruchową. Dźwignia gazu powinna być ustawiona w maksymalnym położeniu (symbol zająca). W takim stanie należy próbować odpalić silnik zagęszczarki poprzez używanie rozrusznika lub pociąganie linki rozrusznika. Po kilku próbach silnik powinien zaskoczyć. Jeżeli tak się nie stanie, należy przejść do mechanicznego osuszenia komory spalania: ściągnąć końcówkę przewodu świecy zapłonowej, wykręcić świecę i ponownie przystąpić do kilku prób rozruchu za pomocą linki lub rozrusznika. Silnik w tym przypadku nie zaskoczy, ponieważ brakuje iskry. Należy jeszcze dobrze oczyścić świecę z nagaru.

Ustawienie luzu zaworowego w silnikach Farymann i innych

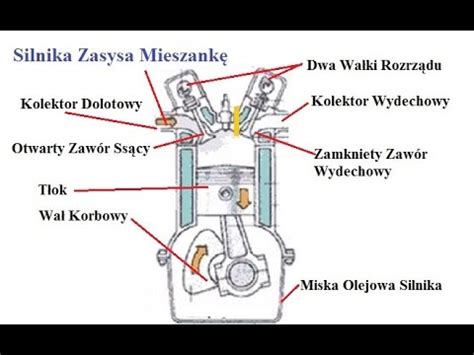

Prawidłowe ustawienie luzu zaworowego jest kluczowe dla optymalnej pracy silnika spalinowego. Zbyt mały luz może prowadzić do przegrzewania zaworów i utraty kompresji, natomiast zbyt duży luz powoduje "klepanie" zaworów i spadek mocy. W przypadku silników Farymann 43F jednocylindrowych Diesel, często poszukuje się informacji o luzie zaworowym, ponieważ instrukcje mogą być trudno dostępne. W wielu silnikach nie ma możliwości regulacji zaworów, a jedynie szlifowanie trzonka zaworu (w celu zwiększenia luzu) lub frezowanie gniazda (w celu zmniejszenia).

Ogólne zasady regulacji luzu zaworowego

Regulację luzu zaworowego zawsze należy przeprowadzać na zimnym silniku (w temperaturze otoczenia).

• W przypadku silników z regulacją ręczną na dźwigienkach zaworowych, należy sprawdzić i ustawić luz zgodnie ze specyfikacją producenta.
• W silnikach z płytkami regulacyjnymi, regulacja polega na ich dodawaniu lub ujmowaniu, co często wymaga demontażu głowicy.
• W silnikach z hydraulicznymi regulatorami luzu (np. Opel Rekord 2.0), problem z "klepiącymi" zaworami może wynikać ze zużytego oleju lub zbyt niskiego ciśnienia oleju.

Przykładowe wartości luzów zaworowych dla różnych silników

Wartości luzów zaworowych są specyficzne dla każdego modelu silnika. Oto kilka przykładów:

• Honda HRV silnik 1.6 (1999): Na zimnym silniku luz zaworowy należy ustawić zgodnie z instrukcją.
• Daewoo Matiz 0.8 3-cyl.: Zawór ssący pomiędzy 0.12-0.18 mm, zawór wydechowy 0.23-0.28 mm. W tym silniku stosuje się dwa różne zabezpieczenia sprężyn zaworów; dla zaworu ssącego jest miseczka wsuwana z boku.
• Pompowtryski HPI: Śruba regulacyjna na dźwigience pompowtryskiwacza 6 Nm + 60˚. Luz zaworowy na zimnym silniku: ssące 0,45 mm, wydechowe 0,70 mm, w odpowiedniej kolejności.
• Traktorek z silnikiem Briggs 13,5 hp model: 28M707: Zalecany przez Briggsa luz na zaworze wydechowym to 0,18-0,23 mm.
• Silnik Multicar M 22 (dwu cylindrowy falka): Wartości luzów należy sprawdzić w instrukcji producenta.
• Silnik Deutz TD2009 L04: Należy sprawdzić w instrukcji co ile godzin należy ustawiać luz zaworowy. W przypadku silnika Deutz BF4M 1013E, luz na zaworze ssącym wynosi 0,30 mm, a na wydechowym 0,35 mm.
• Silnik Peugeot Partner typ 10DXET: W tym silniku nie ma możliwości regulacji zaworów, jedynie szlifowanie trzonka zaworu (zwiększenie luzu) lub frezowanie gniazda (zmniejszenie).
• Silnik LT 2.4D (75km): Luzy zaworowe reguluje się w specyficzny sposób. Wałek rozrządu ustawia się w pozycji, gdy jeden zawór wydechowy jest maksymalnie otwarty. Luz ssący 0,1mm, luz wydechowy 0,25mm na zimnym silniku. Kolejność regulacji jest obowiązkowa i opisana w tabeli.
• Silnik Yanmar: Luz zaworów 0.15 mm.
• Silnik Kubota Z402 (Aixam 400): Wartości luzów zaworowych należy sprawdzić w instrukcji producenta, z uwzględnieniem roku produkcji.
• Silnik Perkins 4-cylindrowy (z wałkiem rozrządu przykręcanym pokrywą zaworów i szklankami z blaszkami regulacyjnymi): Luzy zaworowe należy sprawdzić w specyfikacji producenta.
• Silnik Hyundai ix20 1.4 90 KM (2010): Należy sprawdzić wartości luzów na zaworach ssących i wydechowym. Regulacja luzu zaworowego poprzez dodawanie lub ujmowanie płytek może być wykonana bez zdejmowania głowicy, choć jest to procedura wymagająca precyzji.
• Silnik OM364 609D (89r.): Należy sprawdzić momenty dokręcenia zaworów i wartości luzu na zaworach.
• Kosiarka Husar TB53S11E (silnik OHV HUSAR): Luz zaworowy ssący (dolotowy): 0,10 - 0,15 mm; zawór wydechowy: 0,15 - 0,20 mm. Regulacja na całkowicie zimnym silniku.
• Silnik S-231 (podzespoły C-330/C-328): Luz zaworowy dla obu zaworów na zimnym silniku wynosi 0.200 mm.
• Silnik Farymann 43F jednocylindrowy Diesel: Wartość luzu zaworowego jest kluczowa dla jego prawidłowej pracy. Do pomiarów, tłok w GMP pomiędzy suwem sprężania i pracy.

Regulacja luzu zaworowego krok po kroku (ogólne wskazówki)

Aby ustawić luz zaworowy, należy zazwyczaj:

1. Ustawić tłok dowolnie wybranego cylindra w GMP (Górnym Martwym Punkcie), tak aby krzywki wałka rozrządu dla tego cylindra znajdowały się w pozycji, w której żaden zawór nie jest otwarty.
2. Zmierzyć luz zaworowy za pomocą szczelinomierza i wyregulować go zgodnie z instrukcją (np. za pomocą śruby z nakrętką kontrującą lub przez wymianę płytek).
3. Obrócić wał korbowy o 180° i wyregulować luz na drugim cylindrze (w przypadku silnika dwucylindrowego).
4. W przypadku silników z kilkoma cylindrami, regulacja odbywa się w określonej kolejności, często związanej z tzw. "mijanką" zaworów (momentem, gdy zawór wydechowy kończy iść do góry, a ssący zaczyna się naciskać). Po osiągnięciu "mijanki" na jednym cylindrze, dokonuje się regulacji na innym, a następnie obraca wał korbowy o pełny obrót, aby wyregulować pozostałe.

Problemy z zaworami i ich objawy

Problemy z zaworami mogą prowadzić do wielu nieprawidłowości w pracy silnika:

• Niestabilne obroty jałowe, "bulgotanie" lub dławienie się silnika: Mogą wskazywać na zbyt mały luz zaworowy lub nieszczelne (wypalone) zawory.
• Fioletowe zawory: Wskazują na znaczne przegrzanie zaworów, co najprawdopodobniej oznacza, że luz na nich zmniejszył się do zera i przepuszczają kompresję silnika.
• Trudności z odpalaniem, szczególnie na ciepłym silniku: Mogą być spowodowane zbyt małym luzem zaworowym, co prowadzi do niedomykania zaworów.
• "Klepanie" zaworów: Zazwyczaj jest objawem zbyt dużego luzu zaworowego. Jeśli popychacze hydrauliczne nie napełniły się jeszcze olejem, mogą "klepać" silnik po uruchomieniu.
• Brak kompresji lub słaba kompresja: Może być wynikiem podpartych zaworów, wypalonych gniazd zaworowych lub zużycia pierścieni tłokowych.
• Zbyt duży luz zaworu wydechowego: Może powodować nieuruchomienie, a raczej nieupuszczenie ciśnienia na wolnych obrotach. Mechanizm odprężnika na moment uchyla zawór wydechowy, aby umożliwić zapłon szarpakiem.

Szczegółowe momenty dokręcania

Podczas montażu i regulacji silnika ważne jest przestrzeganie odpowiednich momentów dokręcania:

• Głowica: W silniku Farymann 43F oraz innych, moment dokręcania głowicy może wynosić np. 92 Nm (gwinty i łby zwilżone olejem). W przypadku Renault Thalia 1.4 K7J700, głowica dokręcana jest na 20 Nm + 110 stopni według schematu na uszczelce.
• Korbowody: Moment dokręcania korbowodów to np. 51 Nm (olej jak wyżej).

Pamiętaj, że wszelkie naprawy i regulacje w silnikach zagęszczarek należy przeprowadzać zgodnie z instrukcją producenta, a w razie wątpliwości skonsultować się z doświadczonym mechanikiem.
