Bardzo często różnego rodzaju inwestycje budowlane wymagają solidnego zagęszczenia gruntu. Do prac tego typu wykorzystuje się zagęszczarki, czyli ciężkie maszyny budowlane, które za pomocą intensywnych wibracji sprawiają, że podłoże staje się bardziej zwarte i stabilne. Jakie rodzaje zagęszczarek znajdziemy na rynku i jakie jest ich zastosowanie w budownictwie? Omówimy to w poniższym poradniku.
Zagęszczarki to specjalistyczne maszyny budowlane, służące do ubijania gruntu poprzez usuwanie spod jego powierzchni cząsteczek wody i powietrza. Proces ten przebiega na skutek intensywnych wibracji i dużego nacisku miejscowego na podłoże. W zależności od modelu, pojedyncza zagęszczarka jest w stanie zagęścić nawet kilkaset metrów kwadratowych gruntu w ciągu godziny.
Najważniejszą czynnością przed rozpoczęciem prac budowlanych jest odpowiednie przygotowanie podłoża. W tym celu musimy dokonać zagęszczenia gruntu, czyli zwiększyć gęstość objętościową podłoża, co pozwoli nam w efekcie zwiększyć nośność w zagęszczanym miejscu. Zwiększy to wytrzymałość gruntu na ścinanie, zmniejszy przepuszczalność wody, a także zredukuje porowatość. Pominięcie tej czynności może prowadzić do poważnych skutków. Luźny grunt usypywany na siebie lub odkopywany w procesie przygotowania będzie z czasem osiadał.
Ziemia utwardzana jest poprzez nacisk wibrującej płyty na podłoże, co powoduje pozbycie się nadmiernego powietrza, które gromadzi się między drobinami ziemi. W efekcie pusta przestrzeń zostaje wypełniona i ściśnięta poprzez cząsteczki danego kruszywa. Najprostszym sposobem na przygotowanie gruntu jest mechaniczne zagęszczanie podłoża. W tym celu możemy użyć jednej z wielu maszyn do zagęszczania.
Rodzaje zagęszczarek
Obecnie w użyciu są dwa podstawowe typy zagęszczarek: modele stopowe (tzw. skoczki lub ubijaki) oraz modele płytowe, które dzieli się z kolei na wersje jednokierunkowe i dwukierunkowe. Ostatnią grupą są zagęszczarki podwieszane. Każda z tych maszyn ma swoje konkretne właściwości i różni się od pozostałych głównie masą i wielkością płyty roboczej. Inaczej przebiega także obsługa zagęszczarki. Tym samym rodzaj zagęszczarki można bez trudu dostosować do konkretnego zastosowania na placu budowy. Przy wyborze maszyny trzeba uwzględnić jej specyfikę pracy, ponieważ to od niej zależeć będzie m.in. ogólna wydajność i ekonomiczna opłacalność pracy (np. od wagi roboczej zależeć będzie to, ile pali zagęszczarka).

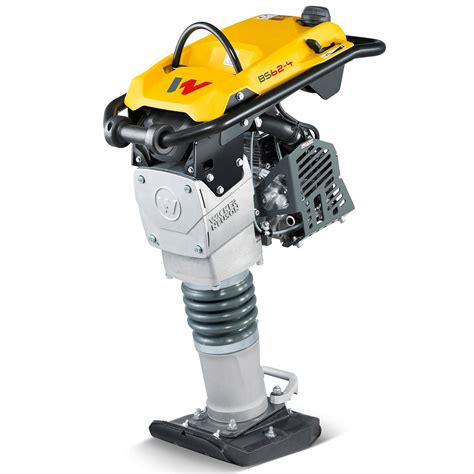

Zagęszczarki stopowe (ubijaki, skoczki)
Zagęszczarki stopowe wykorzystywane są głównie do ubijania podłoża na niewielkiej powierzchni i w wąskich przestrzeniach, np. w wykopach. Ubijaki stopowe najczęściej osiągają masę od 30 do nieco ponad 100 kg. Z uwagi na swoją konstrukcję, większość maszyn tego typu wyposażona jest w silniki benzynowe, aczkolwiek cięższe modele mogą być napędzane silnikami Diesla.
Ubijak stopowy to urządzenie, wyróżniające się swoją pionową, wąską budową, która umożliwia wygodne manewrowanie sprzętem na trudnym terenie. Najczęściej sercem maszyny jest silnik spalinowy, wytwarzający określoną moc, która zostaje przeniesiona na niedużą płytę roboczą. W trakcie działania zagęszczarki stopa urządzenia uderza w glebę z określoną częstotliwością, wytrącając z niej skutecznie nadmiar powietrza oraz wilgoci. W ten sposób teren poddany pracy zagęszczarki stopowej staje się twardy i jednolity.
Zagęszczarka skoczek wyróżnia się spośród innych rodzajów zagęszczarek swoją specyficzną budową oraz stosunkowo niewielką płytą roboczą. Dzięki temu jest w stanie dotrzeć tam, gdzie większe modele nie dałyby sobie rady. Umożliwia skuteczne zagęszczenie gleby w rowach, wąskich tunelach lub ciasnych przestrzeniach między przeszkodami terenu. Ze względu na swoją charakterystyczną budowę, wąską płytę roboczą oraz wygodę, zagęszczarka skoczek wykorzystywana jest do wielu prac w trudnym terenie. Doskonale sprawdza się podczas zagęszczania podłoża przy układaniu kanalizacji oraz innych instalacji podziemnych. Zapewnia odpowiednie zagęszczenie przy tworzeniu rowów i montowaniu szamba. Umożliwia także właściwe utwardzenie podłoża w ciasnych, wąskich przestrzeniach, również na płaskim terenie. To doskonałe dopełnienie klasycznej zagęszczarki do gruntu, które można wykorzystać także przy prostych pracach budowlanych, jak przygotowanie podłoża pod podjazd czy chodnik.
Podczas wyboru urządzenia należy zwrócić uwagę na rodzaj zasilania (silnik benzynowy, diesla, elektryczny akumulatorowy), a także na częstotliwość uderzeń stopy, która przekłada się na głębokość zagęszczenia terenu.
Zagęszczarki płytowe
Zagęszczarki płytowe wyróżniają się większą wydajnością powierzchniową niż ubijaki, co jest spowodowane przede wszystkim większą powierzchnią roboczą oraz większą masą urządzenia. Wersje płytowe zagęszczarek dzielimy na lżejsze zagęszczarki jednokierunkowe i cięższe zagęszczarki rewersyjne (dwukierunkowe).

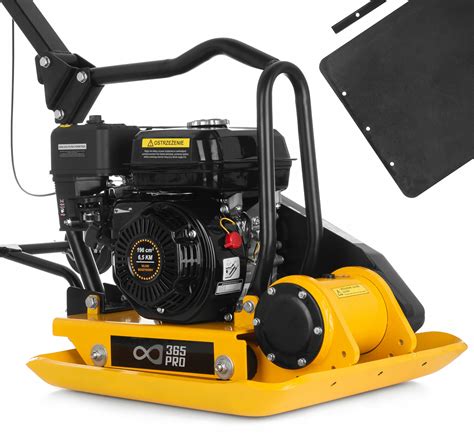

Zagęszczarki jednokierunkowe
Jednokierunkowe wersje zagęszczarek płytowych mogą poruszać się po gruncie wyłącznie do przodu. Oferują całkiem przyzwoitą wydajność powierzchniową, uzależnioną głównie od rozmiaru płyty roboczej i masy urządzenia. Lżejsze modele jednokierunkowe, w wadze od 50 do 130 kg, często wykorzystywane są do pracy na małych powierzchniach, np. przy układaniu kostki brukowej. Mogą one osiągać wagę nawet do 260 kg. Droższe i większe modele są w stanie zagęścić nawet 600 m2 powierzchni w ciągu godziny.
Zagęszczarki jednokierunkowe mają jeden wałek mimośrodowy napędzany paskiem z silnika. Są to najprostsze w konstrukcji maszyny, które poruszają się jedynie do przodu. Maszyny te cechuje prosta budowa oraz duża uniwersalność.

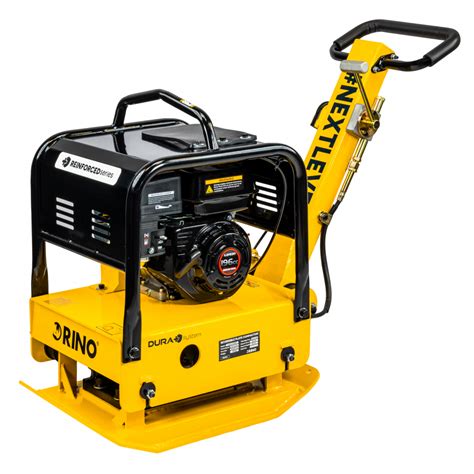

Zagęszczarki dwukierunkowe (rewersyjne)
Dwukierunkowe modele zagęszczarek płytowych słyną z ogromnej wydajności powierzchniowej. Przystosowane są do zagęszczania gruntu na dużym obszarze, a ogromny ciężar sięgający nawet 1 tony przekłada się na doskonałe rezultaty już w pojedynczym przebiegu. Zagęszczarki rewersyjne to bardziej skomplikowane urządzenia. Zmianę kierunku przód - tył regulujemy poprzez specjalną dźwignię na dyszlu lub hydrauliczne rozwiązanie zmiany kierunku, które pozwala na płynne sterowanie maszyną. Waga 500 kg - ciężkie zagęszczarki, najbardziej popularne z gamy większych urządzeń, zapewniają bardzo dużą siłę zagęszczania jednocześnie przy dużej wydajności. Niestety wraz ze skutecznością działania idzie w parze wysoka cena tego sprzętu, która może sięgać nawet 100 tys. zł.
Siła zagęszczania, określana w kiloniutonach (kN), jest kluczowym parametrem. Im większa siła odśrodkowa, tym większy stopień i głębokość zagęszczania. Niektórzy producenci podają parametr głębokości zagęszczania, jednak jest to zależne od wielu czynników, takich jak wilgotność i rodzaj podłoża.
Zagęszczarki podwieszane
Do bardziej specjalistycznych urządzeń zaliczają się zagęszczarki podwieszane. Są to maszyny również stworzone do ubijania gruntu, ale od wyżej wspomnianych różnią się sposobem użytkowania. Modele podwieszane, jak sama nazwa wskazuje, podwiesza się pod różnego rodzaju maszyny budowlane wyposażone w system hydrauliczny, np. minikoparki. Dzięki temu zagęszczarkami podwieszanymi można zagęszczać trudno dostępne miejsca oraz połacie ziemi o dużym nachyleniu czy nieregularnym kształcie - pozwala na to specyficzna budowa zagęszczarki.
Zastosowanie zagęszczarek w budownictwie
Zagęszczarki wykorzystywane są w szeroko pojmowanym budownictwie. Wynika to z faktu, że niemal każda większa inwestycja budowlana czy roboty ziemne wymagają solidnego przygotowania gruntu - w tym jego zagęszczenia i stabilizacji. Na szczęście szeroki wybór modeli zagęszczarek pozwala z łatwością wybrać urządzenie o najwyższej wydajności w konkretnym przypadku.
Branża budowlana
Różnego typu urządzenia zagęszczające grunt wykorzystywane są w całej branży budowlanej. Zagęszczarki są w stanie ubić i ustabilizować grunt wykonany z ziemi, piasku, kamienia, tłucznia, mas bitumicznych, kostki brukowej, a nawet betonu i asfaltu. Oczywiście w przypadku niektórych podłoży trzeba dodatkowo wyposażyć zagęszczarkę w specjalne akcesoria - np. płytę elastomerową, jeśli trzeba ubić kostkę brukową, czy zraszacz z wodą podczas zagęszczania asfaltu.
Zagęszczarki przystosowane są do ubijania raczej zwięzłego gruntu, który zachowuje swoją strukturę niezależnie od panujących warunków. Tym samym nie zaleca się zagęszczania w ten sposób np. terenów bagnistych, mokradeł i podobnych. Zagęszczarki przystosowane są do ubijania czarnej ziemi, podłoży kamienistych, tłucznia, asfaltu, mas bitumicznych, betonu czy kostki brukowej.
Kształtowanie krajobrazu
Z zagęszczarek korzysta się podczas wielu robót ziemnych - w tym prac związanych z kształtowaniem krajobrazu. Stabilizacji często wymagają różne wzniesienia, skarpy czy uskoki. To właśnie przy takich robotach dobrze radzą sobie zagęszczarki podwieszane, które przystosowane są do ubijania stromo usypanych mas ziemi.
Konserwacja i naprawa dróg
Funkcjonalność zagęszczarek jest bardzo chętnie wykorzystywana podczas robót drogowych. Trwałość nawierzchni odgrywa tam ogromną rolę i z tego też powodu do stabilizacji gruntu pod budowę dróg wykorzystuje się ciężkie i duże maszyny do zagęszczania. Również systematyczna naprawa dróg wymaga zastosowania większych lub mniejszych zagęszczarek wibracyjnych - zależnie od wielkości powierzchni. Co ciekawe, z pomocą zwykłych zagęszczarek płytowych można zagęszczać również asfalt. Wtedy takie zagęszczarki do asfaltu muszą zostać wyposażone w specjalne zasobniki i opryskiwacze z wodą.
Inne zastosowania
Wibracyjne zagęszczarki do gruntu, oprócz typowych prac budowlanych, wykorzystywane są podczas wielu innych robót ziemnych, również na mniejszą skalę. Wąskie zagęszczarki stopowe służą do zagęszczania podłoża w wykopach (np. przed położeniem rur kanalizacyjnych), a małe zagęszczarki jednokierunkowe stosowane są do ubijania nawierzchni z kostki brukowej.
Budowa i zasada działania
Zagęszczarka płytowa to sprzęt budowlany przeznaczony do zagęszczania podłoży sypkich, takich jak piasek, żwir czy mieszanki mineralne. Jest niezbędna w robotach ziemnych, przy układaniu kostki brukowej, a także podczas przygotowania warstw pod fundamenty i nawierzchnie drogowe. Jej działanie opiera się na wibracjach generowanych przez silnik i przenoszonych na stalową płytę roboczą. To właśnie ta płyta, o dużej powierzchni i odpowiedniej masie, wibruje w kontakcie z podłożem, powodując jego zagęszczenie poprzez redukcję pustek powietrznych.
Podstawą pracy zagęszczarki jest silnik - najczęściej spalinowy. Silnik napędza wałek mimośrodowy, którego obrót generuje drgania. Drgania przenoszone są na stalową płytę roboczą, a ta oddziałuje na grunt z dużą częstotliwością i naciskiem. Dzięki połączeniu siły odśrodkowej i ciężaru własnego urządzenia następuje zagęszczenie warstw materiału. Operator prowadzi maszynę za pomocą uchwytu, kontrolując kierunek i intensywność pracy.
Układ wibracyjny zagęszczarki zbudowany jest przeważnie z jednego lub z dwóch wałków mimośrodowych umieszczonych bezpośrednio na płycie wibracyjnej w szczelnie zamkniętej obudowie.
Silniki w zagęszczarkach
W zagęszczarkach stosuje się silniki spalinowe (benzynowe, Diesla), elektryczne lub akumulatorowe. W mniejszych maszynach idealnie sprawdzają się silniki benzynowe, np. firmy Honda. W większych maszynach występują już często silniki Diesla, najczęściej Hatz. Zagęszczarki z silnikami benzynowymi są zazwyczaj tańsze w zakupie i serwisowaniu.
W przypadku silników spalinowych należy rozróżnić modele dwusuwowe oraz czterosuwowe. Pierwszy wariant jest mniej złożony i może pracować w każdej pozycji, jednak wymaga smarowania olejem. Zagęszczarki benzynowe, podobnie jak te z silnikami wysokoprężnymi, emitują szkodliwe dla zdrowia spaliny. Tym samym praca tymi urządzeniami w pomieszczeniach zamkniętych jest całkowicie niedopuszczalna. W takich sytuacjach zaleca się korzystanie z zagęszczarek elektrycznych (przewodowych lub akumulatorowych).
Wybór odpowiedniej zagęszczarki
Wybór odpowiedniej zagęszczarki jest decydujący dla efektywności i bezpieczeństwa prac. Należy uwzględnić nie tylko moc silnika i masę maszyny, ale również parametry, takie jak siła odśrodkowa, głębokość zagęszczenia oraz dostępność dodatkowych akcesoriów.
Ważnym parametrem jest również częstotliwość wibracji, która mówi o tym, jak wiele razy stopa ma kontakt z podłożem w określonym czasie. Przekłada się to bezpośrednio na głębokość zagęszczenia terenu.
Chcąc cieszyć się zadowalającymi efektami pracy, warto odpowiednio przygotować się do pracy z tą specyficzną maszyną. Przygodę z zagęszczarką należy zacząć od dokładnego przeczytania instrukcji jej użytkowania, aby uniknąć podstawowych błędów.
Bezpieczeństwo i konserwacja
Podczas pracy z zagęszczarką niezwykle ważne jest przestrzeganie zasad bezpieczeństwa. Należy pamiętać o wykorzystaniu odpowiednich środków ochrony osobistej, takich jak słuchawki ochronne, rękawice antywibracyjne i obuwie robocze. Ważne jest również przestrzeganie instrukcji obsługi oraz regularna kontrola i konserwacja maszyny.
Kontrola stanu technicznego przed transportem zajmuje tylko chwilę, a jednocześnie znacząco wpływa na bezpieczeństwo podczas transportu. Informacja: Metody zabezpieczenia zagęszczarek są szczegółowo opisywane w instrukcjach obsługi konkretnych modeli urządzeń.
Chcąc uniknąć nieprzyjemnych konsekwencji, warto zapoznać się z zasadami użytkowania zagęszczarki. Maszynę należy zawsze przewozić zgodnie z zaleceniami producenta, a podczas pracy na ostrych zboczach zachować szczególną ostrożność. Przed przystąpieniem do ubijania ważne jest również rozgrzanie silnika, ponieważ praca na wysokich obrotach przy zimnym silniku drastycznie skraca jego żywotność. Należy pamiętać, że ubijak jest urządzeniem o dużej masie, dlatego manewrowanie nim wymaga odpowiedniej siły i wytrzymałości. Zagęszczarka nie może być pozostawiona bez nadzoru z uruchomionym silnikiem.
Transport zagęszczarek
Transport tych urządzeń może sprawiać kłopoty, m.in. z uwagi na ich sporą masę i kształt bryły. Jak zatem bezpiecznie transportować zagęszczarki do gruntu?
Wymagania prawne i bezpieczeństwo
Przewóz zagęszczarek, podobnie jak wielu innych maszyn budowlanych, nie wiąże się z koniecznością spełnienia szczególnych warunków prawnych. Niemniej dla przewoźnika nadal wiążące będą przepisy prawa o ruchu drogowym.
Jeżeli decydujemy się na transport zagęszczarki pojazdem osobowym (np. wewnątrz bagażnika), wtedy trzeba zwrócić uwagę na to, aby urządzenie nie spowodowało przekroczenia dopuszczalnej masy całkowitej pojazdu oraz by ładunek nie ograniczał widoczności kierowcy i nie krępował jego ruchów. Jednocześnie zagęszczarka powinna być prawidłowo zabezpieczona przed przemieszczaniem się.
Podobne przepisy dotyczą sytuacji, w której zagęszczarka przewożona jest na przyczepie. Warto pamiętać, aby urządzenie było starannie przymocowane przy pomocy pasów i zabezpieczone przed przesuwaniem się. Istotne są uprawnienia kierującego. Kategoria B uprawnia do prowadzenia samochodu z lekką przyczepką o dopuszczalnej masie całkowitej (DMC) nieprzekraczającej 750 kg. Transport bardzo ciężkich zagęszczarek może być niewykonalny. Dopuszcza się kierowanie zestawem (samochód + przyczepka) o łącznej DMC poniżej 3,5 tony, ale pod warunkiem, że masa przyczepy nie przekracza masy samochodu ciągnącego. Przyczepy o DMC powyżej 750 kg muszą być wyposażone w hamulec najazdowy.
Uwaga! Przepisy prawa ruchu drogowego podlegają stałej kontroli i często się zmieniają. Z tego powodu transport maszyn budowlanych powinien być realizowany zgodnie z aktualnie obowiązującymi przepisami.
Zabezpieczenie i sprzęt transportowy
Przed rozpoczęciem załadunku zagęszczarki, należy bezwzględnie zapoznać się z wytycznymi na temat transportu danego urządzenia, które znajdują się w instrukcji obsługi. Podstawą jest podnoszenie maszyny wyłącznie za przeznaczone do tego zadania uchwyty. Równie istotne jest, aby transportować urządzenie w pozycji stojącej - nie ma ryzyka rozlania paliwa lub przedostania się oleju do komory z filtrem powietrza.
Największą trudnością jest przenoszenie zagęszczarki. O ile mniejsze modele o wadze nieprzekraczającej 100 kg można przenosić ręcznie w 2 osoby przy pomocy specjalnych uchwytów, tak większe maszyny wymagają użycia minikoparki, wózka widłowego lub innego sprzętu z funkcją podnoszenia. Lżejsze urządzenia można bez problemu załadować do bagażnika samochodu (np. busa), podczas gdy większe i cięższe maszyny powinny być przewożone na przyczepie.
Do większości modeli zagęszczarek można opcjonalnie zamówić specjalne zestawy transportowe na kółkach, które ułatwiają przemieszczanie się z zagęszczarką na placu budowy lub na niewielkich odległościach.
Często zadawane pytania (FAQ)
Jaka jest różnica między zagęszczarką płytową a zagęszczarką stopową?
Zagęszczarki płytowe mają większą powierzchnię roboczą i oferują większą wydajność powierzchniową niż tzw. skoczki. Z kolei zagęszczarki stopowe dzięki wąskiej konstrukcji lepiej sprawdzą się podczas pracy w ciasnych przestrzeniach, np. w wykopach.
Czy zagęszczarki można używać na każdym rodzaju gruntu?
Zagęszczarki przystosowane są do ubijania raczej zwięzłego gruntu, który zachowuje swoją strukturę niezależnie od panujących warunków. Tym samym nie zaleca się zagęszczania w ten sposób np. terenów bagnistych, mokradeł i podobnych. Zagęszczarki przystosowane są do ubijania czarnej ziemi, podłoży kamienistych, tłucznia, asfaltu, mas bitumicznych, betonu czy kostki brukowej.
Czy można użyć benzynowej zagęszczarki w pomieszczeniach?
Zagęszczarki benzynowe, podobnie jak te z silnikami wysokoprężnymi, emitują szkodliwe dla zdrowia spaliny. Tym samym praca tymi urządzeniami w pomieszczeniach zamkniętych jest całkowicie niedopuszczalna. W takich sytuacjach zaleca się korzystanie z zagęszczarek elektrycznych (przewodowych lub akumulatorowych).
Czy zagęszczarki można wynająć?
Wynajem zagęszczarek to popularna usługa niemal wszystkich wypożyczalni sprzętu budowlanego. Ceny wynajmu zagęszczarki przeważnie wahają się w granicach 100-200 zł/dobę. Wszystko jednak zależy od rodzaju wynajmowanego sprzętu - z pewnością droższe będą modele rewersyjne, a tańsze skoczki lub wersje jednokierunkowe.
Czy konieczne jest posiadanie specjalnego prawa jazdy do transportu zagęszczarek?
W przypadku lżejszych zagęszczarek, najczęściej wystarczy prawo jazdy kategorii B, gdyż maszyny te można przewozić w przestrzeni bagażowej lub na jednoosiowej przyczepce. W przypadku dużych i ciężkich urządzeń, mogą być wymagane uprawnienia do kierowania większymi zestawami.
Jakie są najważniejsze zasady bezpieczeństwa przy transporcie zagęszczarek?
Najważniejsze, aby przestrzegać norm wagowych, czyli nie przekraczać DMC samochodu lub przyczepy, a także przewozić zagęszczarki w pozycji roboczej i odpowiednio je zabezpieczyć przed przypadkowym przemieszczaniem się.
Czy transport zagęszczarek jest kosztowny?
Większość zagęszczarek można bez problemu przetransportować wewnątrz przestrzeni ładunkowej busa lub na lekkiej przyczepie. Cięższe modele wymagają specjalistycznego transportu lub odpowiednio przystosowanej przyczepy.
