Zagęszczarki Rewersyjne i Stopowe: Kompleksowe Porównanie i Wybór

Zagęszczanie gruntu to kluczowy proces przygotowawczy w budownictwie, który ma na celu zwiększenie stabilności podłoża pod konstrukcje, drogi czy parkingi. Polega on na wprawianiu gruntu w wibracje, pod wpływem których cząstki ziemi przemieszczają się i układają ściśle obok siebie, wypychając powietrze. W efekcie luźna struktura staje się bardziej spójna, twardsza, jednolita i gładka, spełniając wymogi techniczne gruntu przeznaczonego pod inwestycję.

Zagęszczarki to popularne maszyny budowlane wykorzystywane do ubijania podłoża. Mogą być także używane do wyrównywania asfaltu, dociskania świeżo ułożonej kostki brukowej czy wyrównywania tłucznia pod podjazd. Z uwagi na ich specjalistyczne zastosowanie, użytkownicy często mają problem zarówno z eksploatacją, jak i doborem odpowiedniego rodzaju urządzenia.

Rodzaje Zagęszczarek

Na rynku dostępne są różne typy maszyn do zagęszczania gruntu, dostosowane do specyficznych potrzeb i warunków pracy.

Zagęszczarki Stopowe (Ubijaki, Skoczki)

Ubijaki pneumatyczne lub stopy wibracyjne to urządzenia obsługiwane przez jednego pracownika. Są znacznie mniejsze i lżejsze niż profesjonalne zagęszczarki płytowe, dlatego traktuje się je jako sprzęt mobilny. Przykładowo, maszyna marki AMMANN waży 62 kg, a ubijak stopowy Bomag - 68 kg. Ich niewielka waga pozwala na łatwy transport.

Każda maszyna tego typu charakteryzuje się podobną konstrukcją, której podstawę stanowi metalowa stopa o czworokątnym kształcie. Jest ona pobudzana do wibracji za pomocą specjalnego układu napędzanego silnikiem elektrycznym lub spalinowym. Ubijak stopowy ziemi jest niezastąpiony wszędzie tam, gdzie nie można wjechać cięższym sprzętem. Można go wykorzystać w trudnym, nierównym terenie, a także na dnie wykopów. Różnorodność dostępnych modeli pozwala na optymalny dobór ich parametrów do konkretnych prac, takich jak wysokość skoku czy siła zagęszczania.

• W ofercie dostępne są ubijaki do ziemi o wysokości skoku 65 mm i sile zagęszczania 15 kN (np. CEDRUS).
• Wydajniejszym modelem jest ubijak stopowy SWEPAC T64, który zagęszcza grunt do głębokości 65 cm z siłą 17 kN.
• Przy zaawansowanych pracach sprawdzi się też ubijarka do ziemi marki MIKASA, dostępna w kilku wariantach.

Zagęszczarki Płytowe (Jednokierunkowe i Rewersyjne)

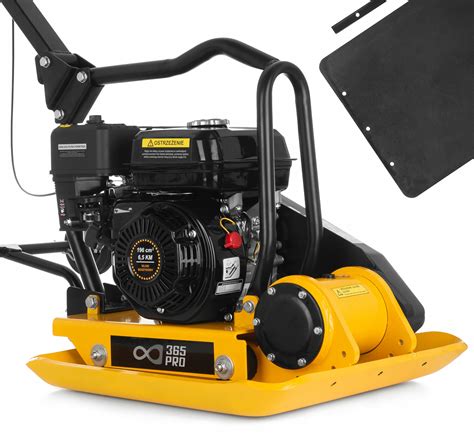

Zagęszczarki płytowe działają na zasadzie wytwarzania wibracji na głównej płycie metalowej przylegającej do podłoża. Jest to możliwe dzięki pracy silnika, który przekazuje energię przez sprzęgło odśrodkowe do wibratora, a następnie wprawia w drgania wspomnianą płytę główną.

Zagęszczarki płytowe dzielą się na:

• Zagęszczarki jednokierunkowe: Poruszają się tylko w jednym kierunku (do przodu).
• Zagęszczarki rewersyjne (dwukierunkowe): Dzięki odpowiedniej mechanice, umożliwiają przesuwanie się maszyny zarówno do przodu, jak i do tyłu. To zwiększa zasięg manewrowy urządzenia i sprawia, że świetnie nadają się do pracy w trudniejszym, nierównym terenie, ponieważ nie wymagają dużego wkładu energii od operatora.

Zagęszczarki rewersyjne o wadze do 400 kg mają wiele zastosowań. Ich optymalna waga pozwala na zagęszczanie warstwy przeciwmrozowej, przygotowanie podbudów pod kostkę brukową, konstrukcję dróg, parkingów i ścieżek. Większy ciężar i rozmiar płyty umożliwiają zagęszczanie znacznego obszaru w krótszym czasie.

Kryteria Wyboru Zagęszczarki

Wybór odpowiedniej zagęszczarki zależy od wielu czynników, w tym od rodzaju i intensywności planowanych prac.

Masa i Rozmiar Stopy Wibrującej

Przy wyborze zagęszczarki największe znaczenie ma jej masa oraz rozmiar stopy wibrującej. Waga to jeden z kluczowych czynników, który należy brać pod uwagę przy zakupie:

• Najlżejsze są zagęszczarki stopowe (skoczki do ubijania) - ważą od 30 do nieco ponad 100 kg.
• Nieco cięższe mogą być modele jednokierunkowe - od 20 do nawet 260 kg.
• Najcięższe są z kolei zagęszczarki dwukierunkowe, których waga zaczyna się od 100 kg i może sięgać nawet 1 tony.

Wąskie zagęszczarki stopowe sprawdzą się do ubijania podłoża w ograniczonej przestrzeni, podczas gdy modele jedno- i dwukierunkowe mają już większą wydajność powierzchniową. Znaczenie mają również częstotliwość i siła wibracji, a także prędkość posuwu.

Moc Silnika i Rodzaj Paliwa

Moc urządzenia powinna być dostosowana do rodzaju i intensywności prac budowlanych. Na rynku wyróżniamy zagęszczarki wyposażone w silnik benzynowy oraz wysokoprężny:

• Do sporadycznych prac na niewielkich powierzchniach wystarczy ubijak spalinowy o mocy 3 KM.
• W przypadku bardziej zaawansowanych powierzchniowo prac, warto postawić na model jednokierunkowy z silnikiem benzynowym o mocy 4-5 KM.
• Najmocniejsze silniki znajdziemy w modelach rewersyjnych, mogą sięgać nawet 10 KM i więcej.
• Silniki benzynowe charakteryzują się dobrą wydajnością, ale ich żywotność jest zazwyczaj krótsza.
• Silniki wysokoprężne cechuje znacznie dłuższa żywotność pracy oraz wysoka wydajność.

Cena Zagęszczarki

Zakres cenowy zagęszczarek jest szeroki i zależy od typu, wagi oraz funkcjonalności urządzenia:

• Za dobrej klasy ubijak (zagęszczarkę stopową) trzeba zapłacić od 10 do 18 tys. zł.
• Podobny zakres cenowy prezentują zagęszczarki jednokierunkowe - od 4 do 20 tys. zł.
• Najdroższe są ciężkie zagęszczarki dwukierunkowe, które mogą kosztować w przedziale od 13 do nawet 150 tys. zł.

Zagęszczarka Stopowa (Skoczek) czy Zagęszczarka Płytowa?

Wybór między skoczkiem a zagęszczarką płytową zależy od charakteru pracy:

• W przypadku prac na mniejszej powierzchni lub w bardzo wąskiej przestrzeni, lepiej sprawdzi się zagęszczarka stopowa, czyli tzw. skoczek. Dzięki wąskiej stopie doskonale poradzi sobie w ciasnych wykopach.
• W przypadku prac na większej powierzchni, zdecydowanie lepiej wybrać wydajniejsze zagęszczarki płytowe, jedno- lub dwukierunkowe.

Jaka Zagęszczarka do Kostki Brukowej 8 cm?

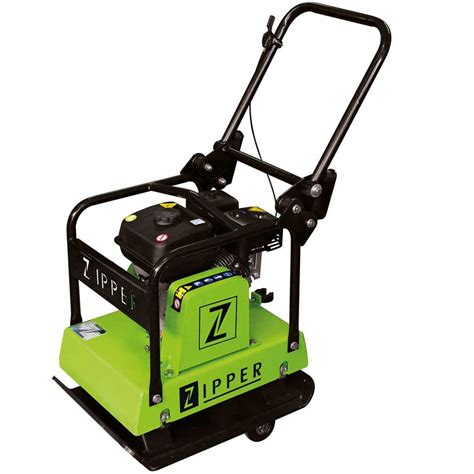

Do ubijania kostki brukowej o grubości 8 cm najlepiej wykorzystać zagęszczarkę o wadze od 100 do 300 kg. Doskonale sprawdzą się w tym zadaniu modele jednokierunkowe, którymi można manewrować nawet w ciasnych przestrzeniach. Przed przystąpieniem do ubijania kostki, należy wyposażyć się w elastomer do zagęszczarek, aby zminimalizować ryzyko zarysowania powierzchni kostki.

Przegląd Popularnych Zagęszczarek Rewersyjnych

Poniżej przedstawiamy wybrane modele zagęszczarek rewersyjnych, podzielone ze względu na ich wagę, co ułatwia dobór odpowiedniego sprzętu do specyficznych zastosowań.

Zagęszczarki Rewersyjne o Wadze 200-400 kg

Modele z tego przedziału wagowego są przeznaczone do zagęszczania warstwy przeciwmrozowej, przygotowania podbudów pod kostkę brukową, a także pod konstrukcje dróg, parkingów i ścieżek. Ich większy ciężar i rozmiar płyty pozwalają na zagęszczanie znacznych obszarów w krótszym czasie.

Zagęszczarka Rewersyjna Wacker Neuson DPU 3060 HETS (215 kg)

To najlżejsza maszyna w tym zestawieniu, ważąca 215 kg. Urządzenie zostało wyposażone w silnik wysokoprężny Hatz 1B30 o mocy 5,4 kW. Szerokość płyty roboczej wynosi 600 mm, a jej grubość 10 mm, co umożliwia pracę w trudnych warunkach bez ryzyka poważnego uszkodzenia. Wacker Neuson wyposażył swoją zagęszczarkę w specjalne, wytrzymałe kółka do transportu, odporne na zmiany temperatur, umożliwiające transport nawet po rozgrzanym asfalcie. Zbiornik paliwa o pojemności 5 l pozwala na około dwie godziny intensywnej pracy.

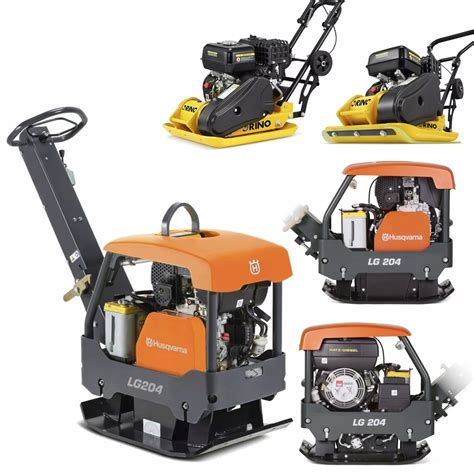

Zagęszczarka Rewersyjna Husqvarna LG204 Honda (211 kg)

Model LG204 marki Husqvarna to odpowiednik maszyny Atlas Copco LG204, ważący 211 kg. Zagęszczarkę wyposażono w silnik benzynowy Honda GX200 o mocy 4,1 kW, uruchamiany ręcznie. Szerokość robocza płyty wynosi 500 mm. Ogromną zaletą tego modelu jest bardzo niski poziom drgań przenoszonych na operatora (zaledwie 3,5 m/s²). Solidna rama posiada specjalny uchwyt transportowy, umożliwiający łatwe przenoszenie maszyny przy pomocy koparki lub dźwigu. Opcjonalnie można dokupić płytę elastomerową o szerokości 500 mm lub zestaw kółek transportowych.

Zagęszczarka Rewersyjna Altrad Belle RPC 45/60 DE (303 kg)

Altrad Belle to firma o długiej historii, której maszyny charakteryzują się doskonałą wydajnością i jakością wykonania. Zagęszczarka RPC 45/60 DE waży 303 kg i jest wyposażona w silnik wysokoprężny Hatz 1B30 o mocy 4,7 kW. Szerokość płyty roboczej wynosi 600 mm, a maszyna posiada otwory montażowe do płyt poszerzających. Warto wspomnieć o specjalnym uchwycie redukującym drgania. Maszyna dostępna jest z rozruchem manualnym lub opcjonalnie elektrycznym. Wszystkie najważniejsze podzespoły zostały zabezpieczone bardzo wytrzymałą obudową, odporną nawet na bardzo silne uderzenia.

Zagęszczarka Rewersyjna Ammann APR 4920 DE (350 kg)

Model APR 4920 DE firmy Ammann to najcięższa maszyna w tym zestawieniu, jej waga wynosi 350 kg. Urządzenie zostało wyposażone w silnik wysokoprężny Hatz 1B40 o mocy 6,6 kW, zapewniający doskonałą wydajność w każdych warunkach. Zbiornik paliwa o pojemności 5 l pozwala na długą, nieprzerwaną pracę. Zagęszczarki Ammann posiadają składany uchwyt, który doskonale amortyzuje drgania. Standardowa szerokość płyty (450 mm) może zostać powiększona przy pomocy opcjonalnych poszerzeń o 75 mm z każdej strony. Opcjonalnie do urządzenia można dokupić także licznik motogodzin oraz płytę elastomerową (Vulcollan) do ubijania kostki. Producent oferuje także odpłatną możliwość przedłużenia standardowej gwarancji do 3 lat. Zagęszczarka Ammann posiada bardzo odporną na warunki atmosferyczne i wytrzymałą pokrywę silnika.

Zagęszczarki Rewersyjne o Wadze do 200 kg

Te kompaktowe zagęszczarki rewersyjne są idealne do prac wymagających precyzji i manewrowości w trudniejszych, nierównych terenach lub ograniczonych przestrzeniach. Są to doskonałe alternatywy dla skoczków, oferujące większą powierzchnię zagęszczania.

Zagęszczarka Rewersyjna Ammann APR 2620 D (135 kg)

APR 2620 D to najlżejsza zagęszczarka rewersyjna w tym zestawieniu, ważąca 135 kg i napędzana silnikiem diesla o mocy 3,1 kW. Ammann jest liderem w produkcji maszyn tego typu, co gwarantuje wysoką jakość. Oprócz ruchów do przodu i do tyłu, maszyna może pracować „w miejscu”, co pozwala radzić sobie z uporczywymi materiałami. Amortyzujący, składany uchwyt poprawia komfort pracy i ułatwia transport. Płyta podstawy jest odporna na ścieranie i skonstruowana tak, aby sama „zrzucić” z siebie naniesiony brud. Solidna konstrukcja i osprzęt nie wymagają częstej konserwacji. Opcjonalnie zagęszczarka może być wyposażona w system zraszania i 8-litrowy zbiornik na wodę (do drogownictwa) lub płytę elastomerową (do brukarstwa). Dostępne są również koła transportowe i licznik motogodzin. Gwarancję można przedłużyć do 3 lat.

Zagęszczarka Rewersyjna Bomag BPR 25/50 (140 kg)

O 5 kg cięższą zagęszczarkę Bomag BPR 25/50 napędza silnik benzynowy Honda GX160 o mocy 3,6 kW. Dużą zaletą tej maszyny jest pałąk z regulacją wysokości i dobrym tłumieniem drgań, co pozwala operatorowi na przyjęcie wygodnej pozycji. Drążek sterowniczy może być złożony do transportu. Zagęszczarka posiada solidną, otwieraną pokrywę, która zapewnia maksymalną ochronę silnika i innych kluczowych podzespołów, oraz czujnik poziomu oleju, automatycznie wyłączający silnik przy zbyt niskim poziomie. Opcjonalnie dostępne są: system zraszaczy, zestaw narzędzi, zestaw serwisowy, koła transportowe, indywidualne malowanie oraz elastomer. Dodatkowo, zagęszczarka jest objęta gwarancją 3-2-1 (jeden rok standardowo na całość, dwa lata na silnik spalinowy, a trzy lata na przekładnię wibratora oraz ustawienie hydrauliczne dźwigni jazdy, pod warunkiem regularnych przeglądów w autoryzowanym serwisie Bomag).

Zagęszczarka Rewersyjna Wacker Neuson BPU 2540 A (145 kg)

Wacker Neuson BPU 2540 A to wszechstronna maszyna, która sprawdzi się w ogrodnictwie, pielęgnacji terenów zielonych, a także przy pracach remontowych dróg, ciągów komunikacyjnych, zagęszczania tłucznia czy podczas pracy z kostką brukową. Dzięki niewielkiej wadze i stosunkowo mocnemu benzynowemu silnikowi (4 kW) oraz możliwości pracy w dwóch kierunkach, jest świetną alternatywą dla innych marek w tej klasie. Zaletą modelu są wbudowane koła transportowe, odporne na wysokie temperatury i uszkodzenia mechaniczne. Uchwyt jest standardowo amortyzowany, a dodatkowo ma możliwość prowadzenia bocznego, co zwiększa wygodę pracy i redukuje zmęczenie operatora. Dyszel podczas składania automatycznie się blokuje, co ułatwia transport.

Zagęszczarka Rewersyjna Husqvarna LG164 (157 kg)

W przedziale do 200 kg wyróżnia się także zagęszczarka LG164 marki Husqvarna. Jest to kompaktowa zagęszczarka rewersyjna do wymagających zastosowań, wyposażona w stalową płytę Hardox 400. Posiada szerokość roboczą 450 mm, wagę 157 kg oraz benzynowy silnik z ręcznym rozruchem o mocy 3,6 kW. Dźwignia w przód/w tył oraz uchwyt są blokowane w danej pozycji, a dodatkowo uchwyt może być unoszony, co umożliwia manewrowanie w ciasnej przestrzeni. Poziom drgań na uchwycie jest bardzo niski dzięki przemyślanej konstrukcji i wysokiej jakości podzespołom. Opcjonalnie można nabyć płytę elastomerową oraz zestaw kółek transportowych.

Zagęszczarka Rewersyjna Altrad Belle RPC 30/50 (161 kg)

RPC 30/50 to kolejna godna polecenia propozycja. Ta zagęszczarka marki Altrad Belle waży 161 kg, ma szerokość roboczą 500 mm, a całość napędzana jest silnikiem benzynowym o mocy 4 kW. Dużą zaletą jest możliwość zastosowania dwóch rozmiarów płyt w zależności od potrzeb. Model ten charakteryzuje się również atrakcyjną ceną.

Zagęszczarka Rewersyjna Project ZGS-25 R (185 kg)

Project ZGS-25 R to propozycja o atrakcyjnej cenie, oferująca wiele możliwości. Jest to zagęszczarka rewersyjna o wadze 185 kg, napędzana mocnym benzynowym silnikiem marki Honda o mocy 2,8 kW. Model ZGS-25 R jest przeznaczony do prac przy budowie i naprawie nawierzchni dróg, nasypów, wałów, zapór, kanałów, boisk, ulic i innych nawierzchni. Urządzenie można zaopatrzyć dodatkowo w płytę elastomerową do wyrównywania kostki brukowej.

Eksploatacja i Serwis Zagęszczarek

Prawidłowa eksploatacja i regularny serwis są kluczowe dla długiej i efektywnej pracy zagęszczarki.

Głębokość Zagęszczania

• Zagęszczarka o wadze 100 kg jest w stanie zagęścić podłoże na głębokości 30-40 cm. Wydajność maszyny zależy od wielu czynników, takich jak masa, powierzchnia płyty wibracyjnej i siła odśrodkowa.
• Średniej klasy zagęszczarka o masie 500 kg może zagęszczać grunt na głębokości nawet 80 cm. Głębokość ta zależy od rodzaju podłoża; większe zagęszczenie można uzyskać w przypadku nawierzchni z tłucznia, a mniejsze podczas ubijania podłoża piaszczystego lub żwirowego.

Prawidłowa Technika Pracy

Ubijakami stopowymi steruje się, wywierając nacisk na ramię prowadzące - wraz ze wzrostem nacisku rośnie prędkość posuwu maszyny. W przypadku modeli jedno- i dwukierunkowych, pracą urządzenia kieruje się przy pomocy specjalnego dyszla. Podczas pracy zawsze należy pamiętać o przepisach BHP, aby zapobiec urazom.

Wymiana i Poziom Oleju

• Olej należy wlewać przez specjalnie oznaczony otwór, najczęściej z piktogramem olejarki lub lejka na zakrętce. Podczas wlewania należy zachować ostrożność i co jakiś czas sprawdzać ilość oleju przy pomocy bagnetu. Zarówno nadmiar oleju, jak i jego niedobór są bardzo niekorzystne dla silnika zagęszczarki. Maszyna powinna stać na równym podłożu.
• Optymalna ilość oleju w silniku zależy głównie od jego pojemności skokowej. W przypadku średniej wielkości zagęszczarek, najczęściej będzie to około 600 ml. Poziom oleju należy kontrolować okresowo podczas eksploatacji maszyny.

Problemy z Dymieniem Silnika

• Kopcenie na czarno może oznaczać niedrożny filtr powietrza, który wymaga wymiany lub oczyszczenia (nieodpowiednie parametry stechiometryczne).
• Jeżeli mamy do czynienia z jasnym, niebieskim dymem, problem może być poważniejszy i często wynika z usterki mechanicznej silnika, np. przetartymi pierścieniami.

Sprawdzanie Poziomu Zagęszczenia Gruntu

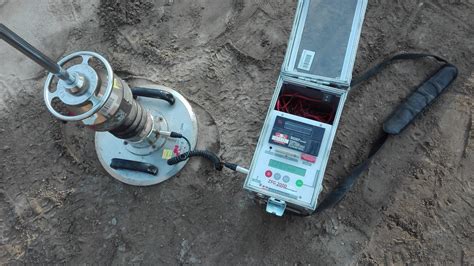

Do badania spoistości (zwięzłości) gruntu służy penetrometr. Jest to specjalna sonda, którą wbija się w podłoże. Wąski stożek wykonany ze stali nierdzewnej, a stawiany opór jest mierzony na bieżąco w jednostkach PSI lub Bar i wyświetlany na wskaźniku.
