Naczepy Wywrotki: Kompletny Przewodnik po Załadunku, Rozładunku i Eksploatacji

Naczepa wywrotka to specjalistyczny typ naczepy, który odgrywa kluczową rolę w wielu sektorach przemysłu, szczególnie w transporcie materiałów sypkich i ciężkich ładunków. Ze względu na swoją unikalną konstrukcję i funkcjonalność, pojazdy te są nieocenione w usprawnianiu procesów logistycznych. Ich zadaniem jest przewiezienie ładunku i efektywny rozładunek poprzez uniesienie skrzyni, najczęściej do tyłu, rzadziej na bok.

Wprowadzenie do Naczep Wywrotek

Pojazdy samowyładowcze, potocznie zwane wywrotkami, to specjalistyczne środki transportu zaprojektowane do przewozu materiałów sypkich, kawałkowych i płynnych. Naczepy typu wywrotki charakteryzują się jednolitą budową ściany przedniej, bocznych oraz podłogi. Wywrotka może być zarówno samodzielnym pojazdem ciężarowym z zabudową, jak i naczepą przyczepianą do ciągnika siodłowego. Dziś technologia pozwala na efektywniejsze załadunki, co sprawia, że są niezbędne w nowoczesnych projektach infrastrukturalnych.

Główne Zastosowania

Wywrotki odgrywają kluczową rolę w transporcie materiałów sypkich i kawałkowych. Ich główne zastosowania obejmują budownictwo (np. transport kruszyw dla autostrady A2), górnictwo, rolnictwo oraz przemysł recyklingowy (transport odpadów). Mogą transportować zarówno suche materiały sypkie, jak i specjalistyczne towary wymagające dodatkowych zabezpieczeń. Najczęściej przewożone ładunki to:

• piasek, żwir, kruszywa
• węgiel, drewno, żużel, cement
• płody rolne (zboża, kukurydza, pasze, siano, mąka)
• materiały budowlane, gruz, masy bitumiczne
• trociny, torf, wapno, makulatura, niektóre frakcje odpadów

Materiały pylące, takie jak gips, wymagają technik załadunku z plandekami. W przypadku wapna często konieczne są certyfikowane kontenery, a dla paletyzowanych towarów ważne jest zachowanie higieny i ochrona przed wilgocią.

Kluczowe Parametry i Wymiary Naczep Wywrotek

Wymiary naczepy wywrotki to parametry mające ogromne znaczenie dla wielu branż, ponieważ decydują o pojemności, stabilności przy wyładunku, zgodności z przepisami, a nawet o rachunku za paliwo. Dobór wymiarów naczepy wywrotki to kwestia czystej praktyki, a nie estetyki.

Długość i Rodzaj Zabudowy

Wymiary standardowej naczepy typu wywrotka zaczynają się od około 8,5 metra i kończą na 10,5 metra długości. Długość naczepy nie jest wartością stałą i zależy od kilku czynników:

• Rodzaj zabudowy: Na rynku znajdziemy naczepy stalowe i aluminiowe, które różnią się wagą, wytrzymałością i zastosowaniem. Stalowe, cięższe i bardziej odporne na uderzenia, są zazwyczaj krótsze. Aluminiowe, lżejsze, sprawdzają się przy przewozie lżejszych, objętościowych materiałów.
• Liczba osi i dopuszczalna masa całkowita zestawu (DMC): Im większa ładowność i więcej osi, tym konstrukcja może być dłuższa, o ile mieści się w przepisowych limitach drogowych.

Długość mierzy się od przedniego punktu zaczepienia do końca skrzyni ładunkowej.

Pojemność (Kubatura)

Pojemność naczepy wywrotki w m³ jest jednym z najczęściej analizowanych parametrów. Odnosi się ona do objętości przestrzeni ładunkowej, a w praktyce 30 m³ oznacza, że zmieścimy 30 000 litrów materiału.

• 25 do 28 m³: To wersje uznawane za najbardziej uniwersalne, idealne na plac budowy, do transportu piasku, żwiru, gruzu czy mas bitumicznych.
• 30 do 35 m³: Dedykowane do transportu materiałów sypkich o mniejszej gęstości, takich jak trociny, torf, wapno czy niektóre frakcje odpadów, pozwalając przewieźć więcej objętości przy zachowaniu dopuszczalnej masy.
• Powyżej 35 m³ (do 45-50 m³): Najczęściej spotykane w branży rolniczej, gdzie liczy się objętość ładunku, a nie jego waga (np. kukurydza, zboża, siano).

Pojemność naczepy wywrotki w m³ musi odpowiadać nie tylko rodzajowi ładunku, ale także specyfice tras, warunkom terenowym i oczekiwaniom logistycznym. Dłuższa skrzynia zazwyczaj oferuje większą kubaturę, ale jednocześnie wymaga więcej przestrzeni manewrowej i może być mniej praktyczna w terenie o ograniczonym dostępie.

Ładowność a Wymiary

Ładowność to maksymalna masa ładunku, jaką może przewieźć pojazd zgodnie z przepisami i konstrukcyjnymi możliwościami. W branży transportowej liczy się nie tylko tonaż i dopuszczalne obciążenie, ale także to, ile zmieści się w przestrzeni ładunkowej. Długa, ale niska naczepa może pomieścić dużo lekkiego, ale objętościowego materiału, natomiast naczepa o niższym nadwoziu i wzmocnionej ramie, choć mniejszej pojemności, udźwignie znacznie więcej.

Większość naczep waży od 5 do 6,5 tony, a maksymalna dopuszczalna masa zestawu z ciągnikiem siodłowym to 35 ton. Oznacza to, że każda tona mniej w konstrukcji to tona więcej możliwego ładunku.

Przepisy Prawne Dotyczące Wymiarów

Przepisy w Polsce i Unii Europejskiej są dość jasne:

• Maksymalna szerokość naczepy: 2,55 m (dla izoterm 2,60 m).
• Wysokość całego zestawu (ciągnik siodłowy + naczepa): nie może przekraczać 4 m.
• Długość ciągnika z naczepą: maksymalnie 16,5 m.

Zbyt wysoka skrzynia przy standardowym siodle może sprawić, że zestaw przekroczy dopuszczalną wysokość, stwarzając problemy, np. pod wiaduktami.

Załadunek Naczepy Wywrotki

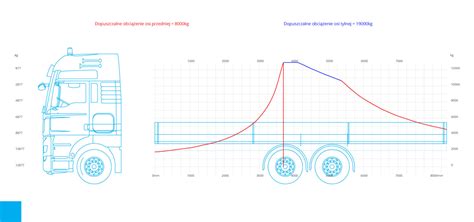

Odpowiednie załadowanie naczepy wywrotki ma kluczowe znaczenie dla bezpieczeństwa, efektywności i zgodności z przepisami. Brak dachu w naczepach wywrotkach z jednej strony ułatwia załadunek, lecz z drugiej może wymagać założenia opończy, aby uchronić przewożone towary przed warunkami atmosferycznymi lub ubytkami podczas transportu.

Ocena Ładunku i Wagowanie

Podczas ładowania zestawu kluczowe jest monitorowanie masy ładunku. Na większości cywilizowanych kopalniach wagę ma ładowarka w łyżce, a operator widzi, ile załadował. Dobry operator potrafi utrafić wagę co do kilograma. Ładunek należy odpowiednio rozłożyć, aby uniknąć przesuwania się podczas jazdy, co jest istotne dla zachowania stabilności i bezpieczeństwa.

Dopuszczalna masa całkowita (DMC) musi być dostosowana do rodzaju przewożonych materiałów. Przekroczenie DMC grozi karą do 15 000 zł, a także zwiększa ryzyko uszkodzenia ładunku czy zagrożenia na drodze. Nowoczesne rozwiązania, takie jak systemy monitorowania załadunku, sprawiają, że praca z wywrotkami staje się jeszcze bardziej wydajna.

Zabezpieczenie Materiałów

Transport materiałów sypkich wymaga szczególnej dbałości o bezpieczeństwo. Kluczowe elementy zabezpieczające to:

• Bariery przeciwprzesypowe: Zapobiegają przemieszczaniu się ładunku.
• Plandeki: Niezbędne dla materiałów pylących (np. gips) oraz w celu ochrony ładunku przed warunkami atmosferycznymi i ubytkami.
• Systemy monitoringu: Pozwalają na bieżącą kontrolę ładunku.
• Certyfikowane kontenery: Wymagane w przypadku transportu specyficznych materiałów, np. wapna.

Unijne normy ADR określają szczegółowe warunki przewozu towarów niebezpiecznych. Procedury kontroli przedzaładowczej są kluczowe dla zachowania zgodności z prawem.

Bezpieczny Rozładunek Naczepy Wywrotki: Instrukcje i Zasady BHP

Bezpieczeństwo przy rozładunku wywrotki opiera się na trzech filarach: właściwym miejscu pracy, prawidłowej technice oraz dyscyplinie w komunikacji. Poniższa instrukcja i checklista BHP prowadzą kierowcę oraz pracowników placu konsekwentnie, krok po kroku.

Wymagania Podstawowe i Ocena Miejsca

Przed rozpoczęciem rozładunku upewnij się, że spełniasz wszystkie podstawowe wymagania:

• Środki Ochrony Indywidualnej (ŚOI): Kask, kamizelka odblaskowa, rękawice i obuwie z noskiem są obowiązkowe; w razie pyłu dodatkowo okulary i maska.
• Ocena miejsca: Wybierz stabilne, równe podłoże, bez kolein oraz skarp.
• Strefa niebezpieczna: Wyznacz ją taśmami lub stożkami i ustaw tablice informacyjne.
• Komunikacja: Stosuj jednoznaczne komendy i potwierdzaj je kontaktem wzrokowym. Jeden koordynator powinien wydawać komendy.
• Zakazy: Nikt nie może przebywać między pojazdem a rampą, przy tylnej klapie ani pod uniesioną skrzynią. Nikt nie stoi w osi rozładunku.
• Plan awaryjny: Wskaż miejsce odcięcia zasilania, określ procedurę E-STOP oraz zapisz numery alarmowe.

Kontrola Wstępna i Ustawienie Pojazdu

Najpierw wykonaj kontrolę wstępną, później ustaw pojazd, a dopiero potem rozpocznij rozładunek:

1. Kontrola wstępna:
   • Sprawdź siłownik, zawiasy, blokady burt, stan opon oraz ciśnienie w układach naczepy.
   • Oceń ładunek: równomierne rozłożenie, brak zaklinowanych elementów i odpowiednią wilgotność.
   • Zweryfikuj miejsce rozładunku: równość placu, skuteczne odwodnienie i brak przeszkód za pojazdem.
2. Ustawienie pojazdu:
   • Ustaw pojazd w osi rozładunku i cofnij po prostym odcinku.
   • Zaciągnij hamulec, wrzuć luz i załóż kliny na koła.
   • Jeżeli naczepa posiada zawór do opuszczania na poduszkach, warto go użyć. Wtedy zestaw stabilniej stoi i nie ma ryzyka, że uszkodzona poduszka spowoduje przewrócenie naczepy na bok. Ciągnika się nie opuszcza.
   • Otwórz tylne drzwi lub klapę dopiero wtedy, gdy strefa za pojazdem jest wolna.
   • Jeśli to możliwe, rozłóż zapory przeciwpyłowe albo rynny zsypowe.

Proces Podnoszenia Skrzyni

3. Podnoszenie i rozładunek:
   • Jeżeli pojazd ma blokadę zawieszenia, włącz ją przed podnoszeniem.
   • Podnoś skrzynię powoli, stale obserwując ewentualny przechył. Przy rozładunku najważniejsze, czy zestaw stoi prosto; najgorzej, gdy jest przechylony na bok, gdyż może się wyłożyć.
   • Kontroluj prędkość zsypu.
   • Nie przemieszczaj pojazdu z uniesioną skrzynią, chyba że procedura i podłoże na to pozwalają i robisz to wyjątkowo wolno. Najpierw opuść skrzynię, a dopiero potem przestaw pojazd.
4. Zakończenie rozładunku:
   • Opuść skrzynię do końca i zwolnij ciśnienie.
   • Usuń kliny, a potem posprzątaj resztki materiału w strefie pracy.

Kluczowe Ryzyka i Zakazy

Podczas rozładunku należy być świadomym potencjalnych zagrożeń i bezwzględnie przestrzegać zasad:

• Przewrócenie pojazdu: Unikaj nierówności, kolein, skarp oraz silnego bocznego wiatru. Przy porywach powyżej bezpiecznego poziomu wstrzymaj rozładunek wywrotki. Błoto i nierówności? Dosyp kruszywo albo zmień miejsce rozładunku. Nigdy nie rozładowuj na lekko przechylonym placu - to błąd.
• Uderzenie ładunkiem/klapą: Utrzymuj dystans; nikt nie stoi z tyłu pojazdu ani nie przytrzymuje klapy.
• Zacięcie materiału: Używaj wyłącznie narzędzi; nie wchodź do naczepy, aby poruszyć ładunek - to surowo zabronione.
• Awaria hydrauliki/napędu: Natychmiast użyj przycisku STOP lub odetnij zasilanie. Zabezpiecz miejsce, zadzwoń po pomoc i udziel pierwszej pomocy w granicach kompetencji. Nie naprawiaj hydrauliki pod obciążeniem.

Praktyczne Aspekty Wyboru i Eksploatacji

W biznesie transportowym liczy się nie tylko to, ile ton przewieziemy, ale również, ile zmieści się w przestrzeni ładunkowej. Wymiary naczepy wywrotki, jej długość, kształt skrzyni, ilość osi i masa własna - wszystkie te elementy wpływają na realną użyteczność pojazdu.

Optymalizacja Wyboru

Dobrze dobrana naczepa to sprzęt, który naprawdę ułatwia pracę:

• Rodzaj ładunku: Jeśli wozisz ciężkie ładunki (asfalt, kamień, gruz), wybierz naczepę niższą i krótszą, o pojemności do 27 m³. Na budowie liczy się kompaktowość i nisko położony środek ciężkości. Przy przewozie zboża, trocin czy żwiru na długich trasach lepiej sprawdzi się aluminiowa naczepa o większej pojemności i niższej masie własnej.
• Warunki terenowe: Praca w mieście lub na ciasnym terenie wymaga mniejszych, bardziej zwrotnych naczep.
• Dodatkowe funkcje: Rozważ oś podnoszoną, która przy pustym powrocie zmniejsza zużycie opon i paliwa. Nie zapomnij sprawdzić wysokości siodła, standard to ok. 1,15 m.

Jednym z renomowanych polskich producentów naczep wywrotek jest firma Skibicki, wyróżniająca się wysoką jakością i wytrzymałością swoich produktów.

Częste Błędy i Ich Skutki

Najczęstszym błędem jest kupno zbyt dużej naczepy do ciężkich materiałów. Wtedy i tak nie wykorzystasz jej pojemności, a spalisz więcej paliwa. Przeciążenie pojazdu prowadzi do nadmiernego zużycia opon, spowolnionego podnoszenia skrzyni, odkształceń ramy lub problemów z hamowaniem, a także zwiększa ryzyko przewrócenia się pojazdu przy wywrocie.

Automatyczne ubijanie ładunku przez systemy samozagęszczania to innowacyjne rozwiązanie, które zwiększa efektywność załadunku nawet o 15%.

Często Zadawane Pytania (FAQ)

Poniżej przedstawiamy odpowiedzi na najczęściej zadawane pytania dotyczące naczep wywrotek.

• Czy naczepa wywrotka to to samo co przyczepa wywrotka?
  Nie. Naczepa wywrotka wymaga ciągnika siodłowego i jest częścią zestawu drogowego o DMC do 35 ton. Przyczepa wywrotka ma własny dyszel i może być ciągnięta przez ciężarówkę lub ciągnik rolniczy.
• Czy zawsze warto wybierać naczepę aluminiową?
  Nie zawsze. Aluminium sprawdza się przy lekkich materiałach sypkich (zboże, piasek, trociny), bo pozwala zwiększyć ładowność i zmniejszyć spalanie. Dla cięższych i bardziej agresywnych ładunków często lepszym wyborem jest stal.
• Jak obliczyć pojemność naczepy wywrotki w m³?
  Najprościej pomnożyć długość × szerokość × wysokość skrzyni (w metrach) i wynik przeliczyć na metry sześcienne. Przykładowo: 7,5 m × 2,3 m × 1,5 m = 25,9 m³.
• Czy mogę zamówić naczepę wywrotkę z indywidualnymi wymiarami?
  W pewnym zakresie tak. Wielu producentów oferuje konfiguracje indywidualne (wysokość burty, grubość blach, typ osi). Trzeba jednak zachować zgodność z przepisami dotyczącymi maksymalnej długości i wysokości zestawu oraz DMC.
• Jakie są najczęstsze skutki przeciążenia naczepy wywrotki?
  Najczęstsze to nadmierne zużycie opon, spowolnione podnoszenie skrzyni, odkształcenia ramy lub problemy z hamowaniem. Przeciążenie zwiększa ryzyko przewrócenia się pojazdu przy wywrocie.
• Ile kosztuje naczepa wywrotka?
  Średnie ceny zaczynają się od około 150-180 tys. zł netto za modele stalowe i 190-250 tys. zł za aluminiowe. Wpływ mają m.in. pojemność, liczba osi, producent, rodzaj wywrotu (tylny, boczny, trójstronny) i wyposażenie dodatkowe.
