Wóz asenizacyjny to specjalistyczna maszyna przeznaczona do pobierania, transportu i rozlewania nieczystości płynnych. Znajdują zastosowanie zarówno w rolnictwie, gdzie najczęściej służą do transportu gnojówki i gnojowicy, jak i w miastach, obsługując ścieki, osady z kanalizacji, tłuszcze z separatorów czy odpady z oczyszczalni.
Kluczowe Elementy Konstrukcji Wozu Asenizacyjnego
Podstawę konstrukcji każdego wozu asenizacyjnego stanowi rama z osiami i ogumieniem, do której mocuje się zbiornik oraz całą armaturę. Na niej opiera się reszta układów, od pompy próżniowej, przez układ hydrauliczny, aż po instalację elektryczną i oświetlenie LED.
Rama i Podwozie
Wzmocniona rama podwozia często jest spawana z prostokątnych, zamkniętych profili ze stali konstrukcyjnej o podwyższonej wytrzymałości. W przypadku rolniczych beczek asenizacyjnych, jest to najczęściej przyczepa, którą ciągnik zasila poprzez przystawkę odbioru mocy. Pojazdy asenizacyjne używane w aglomeracjach zwykle mają własny napęd i są klasyfikowane jako samochody ciężarowe.
Niektóre wozy, jak modele JOSKIN Modulo2, charakteryzują się konstrukcją samonośną, gdzie zintegrowana kołyska jest przytwierdzona pod zbiornikiem na całej jego długości, tworząc jednolitą i samonośną całość. Dyszel, układ jezdny i ewentualne przygotowanie do osprzętu rozlewającego są umieszczone na tej kołysce. Układ jezdny w wozach Modulo2 jest przykręcany i można go przesuwać do przodu lub do tyłu, aby zoptymalizować rozkład obciążeń, na przykład w przypadku dodania osprzętu rozlewającego z tyłu maszyny. W wozach Modulo2 z jedną osią jest ona przykręcona do kątowników zbiornika.
Wozy Pronar T314/T315/T316 posiadają konstrukcję ramy dolnej, która gwarantuje, że zbiornik nie przenosi obciążeń, w przeciwieństwie do wozów samonośnych. Podwozia te są ocynkowane, co gwarantuje długowieczność użytkowania. Niektóre modele wyposażone są w zawieszenie jednoosiowe bez resorowania, gdzie rolę resoru pełnią niskociśnieniowe opony.
Zbiornik

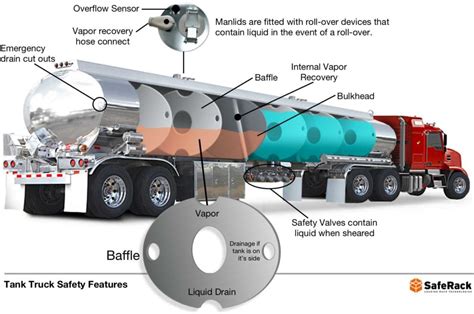

Najbardziej widocznym elementem jest cylindryczna beczka asenizacyjna. W typowym modelu rolniczym jest to zbiornik stalowy cynkowany ogniowo, który dobrze chroni przed agresywną chemią zawartą w gnojowicy czy ściekach. W większych pojemnościach producenci stosują wewnętrzne pierścienie wzmacniające i falochrony. Te elementy stabilizują środek ciężkości i ograniczają falowanie cieczy podczas jazdy. Zbiorniki stalowe spełniają normę bezpieczeństwa EN707, a ich grubość waha się od 4 mm (dla pojemności 2500 - 5000 l) do 6 mm (dla 9000 - 20000 l).
Alternatywnie, na rynku pojawiają się innowacyjne rozwiązania, takie jak kompozytowe zbiorniki zbrojone matami szklanymi, wyprodukowane przy zastosowaniu technologii infuzji, jak w wozach Pronar TG110 i TG214. Zbiorniki z kompozytu są znacznie bardziej odporne na korozję, co jest niezwykle istotne przy pracy w silnie kwasowym środowisku, a także obniżają środek ciężkości całego wozu, zwiększając stabilność podczas jazdy.
Każdy zbiornik ma włazy serwisowe, zwykle górny o dużej średnicy, na przykład właz 600 mm, oraz tylną dennicę otwierana. Służą one do czyszczenia, inspekcji oraz ewentualnych napraw wewnątrz.
Układ Pompowy i Armatura
Sercem układu jest pompa próżniowa lub kompresor. Zadaniem tego podzespołu jest wytworzenie podciśnienia w zbiorniku w czasie napełniania oraz nadciśnienia podczas opróżniania. Z pompą współpracuje rozbudowany system zaworów, który w typowym rozwiązaniu obejmuje zawór ssący, zawór pompy, zasuwy ręczne i hydrauliczne, a także zawór bezpieczeństwa. Zawory sterują kierunkiem przepływu cieczy oraz powietrza, chronią układ przed przepełnieniem i zbyt wysokim ciśnieniem.
Istotnym wyposażeniem są też wzierniki szklane, manowakuometr i zbiornik przelewowy. Te elementy pozwalają kontrolować poziom cieczy, wartość podciśnienia oraz nadciśnienia, a także przejmują nadmiar zawartości w razie przepełnienia. W wozy asenizacyjne Pronar instalowane są pompy śrubowe, charakteryzujące się wysoką wydajnością przy praktycznie bezciśnieniowej pracy, co zapobiega powstawaniu tzw. piany, a w przypadku niekontrolowanego wzrostu ciśnienia - uszkodzeniom zbiornika. Pojazdy Pronar posiadają podwójne zabezpieczenie pompy przed zalaniem - zawór nadmiarowy oraz zawór syfonowy.
Wozy JOSKIN Modulo2 mogą być wyposażone w różne pompy: próżniowe (vacuum), system Garda (kombinacja pomp próżniowych + wirówkowych do opróżniania i działka rozlewającego), wirówkowe (Storm) lub śrubowe.
System Rozlewania i Węże
Za kontakt z nieczystościami odpowiadają węże ssawne i system rur ciśnieniowych. Typowe złącza to złącza PERROT 5″ lub złącza strażackie 4″, które pozwalają szybko podpiąć lub odpiąć wąż. Po stronie rozładunku pracuje rozlewacz. W prostych konstrukcjach jest to uchylna łyżka rozlewowa lub rura zakończona wylotem, sterowana zasuwą. W zaawansowanych modelach rolniczych spotykane są belki z talerzami lub wleczone węże, które wprowadzają gnojowicę bezpośrednio w glebę. Wiele wozów posiada przygotowanie do montażu opcjonalnego osprzętu rozlewającego, zawieszanego na 3-punktowym układzie zawieszenia lub na sztywno.
W wielu miejskich zabudowach montuje się także system wysokociśnieniowy do czyszczenia kanalizacji. Taki układ ma oddzielną pompę wodną, bęben na wąż ciśnieniowy oraz dysze do udrażniania rur.
Zasada Działania: Napełnianie i Opróżnianie
Mechanika pracy jest podobna w każdym typie pojazdu asenizacyjnego. Zmieniają się jedynie szczegóły armatury i wydajność pomp, dostosowana do pojemności zbiornika oraz rodzaju transportowanych nieczystości.
Napełnianie Zbiornika
Proces napełniania zaczyna się od podłączenia węża ssącego do odpowiedniego króćca oraz zanurzenia kosza w cieczy. Operator uruchamia pompę (kompresor napędzany wałkiem przekaźnika mocy z ciągnika) i ustawia zawory w pozycji ssania. Ładunek trafia przez przewód ciśnieniowy do wnętrza beczki. W czasie pracy operator obserwuje wzierniki i manowakuometr, a w wozach miejskich często także poziomomierze elektroniczne.
Opróżnianie i Rozlewanie
Proces opróżniania wygląda odwrotnie. Zawór ssący przełącza się na tłoczenie, a armatura kieruje nadciśnienie do wnętrza zbiornika. W czasie nawożenia pól otwiera się zasuwy przy łyżce rozlewowej lub belce rozlewającej. Prędkość jazdy ciągnika oraz położenie przepustnicy w układzie hydraulicznym decydują o dawce nawozu na hektar.
Znaczenie Prawidłowej Konfiguracji Zaworów
Właściwe ustawienie zaworów jest kluczowe dla bezpiecznej i efektywnej pracy. Nieprawidłowa konfiguracja może spowodować zasysanie cieczy do pompy, uszkodzenie uszczelnień, a nawet deformację zbiornika. Ta sama zasada działania sprawdza się zarówno na polu, jak i w centrum dużego miasta.
slurry tanker video tour
Zastosowanie Wozów Asenizacyjnych
W Rolnictwie
W gospodarstwach rolnych wóz asenizacyjny jest nieodzownym elementem gospodarki nawozami naturalnymi. Zbiera gnojówkę z korytarzy gnojowych, gnojowicę z lagun i szamb, a następnie rozprowadza je na polach i pastwiskach. Nowoczesne beczkowozy służą nie tylko do nawożenia, ale często są wykorzystywane jako mobilne cysterny do wody, umożliwiając podlewanie upraw, pojenie bydła na odległych pastwiskach lub dowożenie wody w czasie awarii sieci.
W Aglomeracjach Miejskich
W miastach pojazd asenizacyjny obsługuje osadniki, przepompownie, separatory tłuszczu i zbiorniki retencyjne. Często wykonuje też interwencyjne odpompowywanie wód opadowych podczas lokalnych podtopień. Tego typu wozy mają zwykle mniejszą pojemność niż duże beczkowozy rolnicze, za to lepiej radzą sobie w ciasnej zabudowie. Ważne są tu elementy takie jak tylna oś skrętna, krótki rozstaw osi oraz systemy zabezpieczające przed wyciekiem.
Wielofunkcyjność
Zarówno w rolnictwie, jak i w miastach, wozy asenizacyjne zapewniają niezawodność w każdych warunkach pracy dzięki solidnej konstrukcji i zaawansowanej technologii. Ich konstrukcja jest przemyślana tak, aby zapewnić maksymalną wydajność i trwałość podczas intensywnej eksploatacji.
Wybór Wozu Asenizacyjnego a Zapotrzebowanie na Moc Ciągnika
Czynniki Decydujące o Wyborze
Wybór konkretnego modelu wozu asenizacyjnego wymaga uwzględnienia kilku kluczowych czynników, takich jak powierzchnia pól, odległości transportu, rodzaj nieczystości oraz moc ciągnika lub pojazdu holującego. Najczęściej analizowanym parametrem jest pojemność zbiornika. Duży wóz, na przykład 12 000 litrów, pozwala ograniczyć liczbę kursów między laguną a polem. Jednocześnie jednak rośnie masa zestawu, obciążenie osi oraz zapotrzebowanie na moc ciągnika. Zbyt mała pojemność z kolei generuje zbyt wiele przejazdów i wysokie koszty paliwa. W praktyce dobiera się zbiornik tak, aby wóz mógł wykonać rozsądny areał na jednym załadunku, a ciągnik miał wyraźny zapas mocy.
Przy analizie parametrów bardzo pomagają konkretne pytania, takie jak: czy wóz będzie częściej pracował w polu, czy na drogach publicznych oraz jakie są ograniczenia tonażowe w okolicy.
Wymagania Mocy Ciągnika
Zapotrzebowanie na moc ciągnika jest jednym z najważniejszych parametrów technicznych. Dla modelu Pronar TG110 minimalne zapotrzebowanie na moc ciągnika to 80-100 KM. Większe pojemności i bardziej zaawansowane systemy rozlewania (np. belki z talerzami) będą wymagały adekwatnie większej mocy od ciągnika, aby zapewnić efektywną pracę.
Przegląd Modeli i Ich Specyfikacji
Wozy Asenizacyjne Pronar
- Pronar TG110: Pojemność 10 000 l, kompozytowy zbiornik zbrojony matami szklanymi, technologia infuzji. Minimalne zapotrzebowanie na moc ciągnika: 80-100 KM.
- Pronar TG214: Dwuosiowy wóz asenizacyjny o pojemności 14 000 l, zbiornik wykonany w identycznej technologii jak w TG110, zamontowany na ramie osadzonej na dwuosiowym podwoziu typu boogie z zawieszeniem na resorach piórowych.
- Pronar T314/T315/T316: Dostępne pojemności zbiornika: 4000 l, 5000 l i 6000 l, wykonane ze stali o podwyższonych właściwościach wytrzymałościowych. Model 6000 l ma zamontowaną wewnątrz przegrodę "falochron".
Wozy Asenizacyjne JOSKIN Modulo2
- Modulo2: Dostępny z pojedynczą osią i pojemnością 2500 - 11 000 l oraz z podwójną osią i pojemnością 8400 - 18 000 l. Charakteryzuje się modułowością, pozwalającą na spersonalizowanie maszyny.
- Konstrukcja: Solidna i lekka konstrukcja z nisko położonym środkiem ciężkości, co daje doskonały stosunek masy do zwrotności. Zbiorniki wykonane z ocynkowanej ogniowo stali HLE.
- Dyszle: W standardzie rozwidlony dyszel, który chroni układ pompujący. Dyszle z pompą próżniową są odwracalne, umożliwiając zmianę konfiguracji maszyny (zaczep górny/dolny).
Dodatkowe Wyposażenie i Detale
Nowoczesne wozy asenizacyjne, jak MEPROZET PN‑1/12A MIDI 2R, już w wersji bazowej oferują bogaty zestaw elementów ułatwiających pracę. Mowa o takich rozwiązaniach jak ręczny hamulec awaryjny, dwuprzewodowy pneumatyczny układ hamulcowy z regulacją siły hamowania, tylna oś skrętna czy instalacja elektryczno-oświetleniowa LED.
Wielu użytkowników zwraca uwagę na dodatkowe detale, takie jak tłumik odzyskiwacz oleju (zmniejsza hałas i ogranicza mgłę olejową), błotniki ocynkowane (lepiej znoszą pracę w błocie i agresywnym środowisku) czy regulowana mechanicznie stopa podporowa (ułatwia odczepianie wozu na nierównym terenie). Warto też spojrzeć na elementy takie jak rodzaj złączy, długość węży ssawnych, liczba króćców bocznych i tylnych oraz przygotowanie zbiornika do montażu mieszadła hydraulicznego, które pomaga w rozbijaniu kożucha tworzącego się w gnojowicy.
