Zasada Działania Skrzyni Biegów w Koparko-Ładowarce JCB 3CX

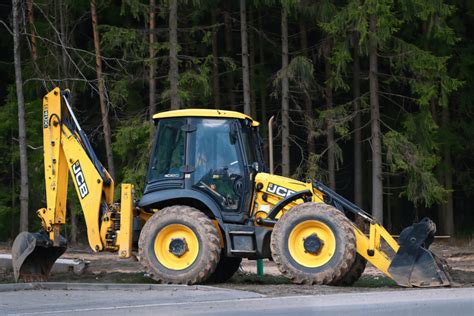

Koparko-ładowarka JCB 3CX to maszyna, która od lat cieszy się ogromnym uznaniem w branży budowlanej. Jest ona symbolem wszechstronności, niezawodności i ciągłych innowacji. Jej historia jest nierozerwalnie związana z dziejami firmy JCB, która w 1953 roku wprowadziła na rynek JCB Mk 1 - pierwszą na świecie koparko-ładowarkę. Prawdziwa dominacja rozpoczęła się wraz z serią "3C", której model 3CIII z 1977 roku sprzedał się w ogromnych ilościach.

Wśród modeli JCB 3CX wyróżnia się kilka wariantów, m.in.:

• Sitemaster: Jest to najpopularniejsza i najbardziej uniwersalna wersja, stanowiąca "złoty środek" w ofercie, skierowana do ogólnych prac budowlanych.
• Super: Wersja charakteryzująca się czterema równymi kołami i napędem na obie osie skrętne. Model JCB 3CX Super ma wszystkie koła skrętne, ale psiego chodu (czyli kraba, gdzie wszystkie koła skręcone są w tę samą stronę) nie ma; ta funkcja jest zarezerwowana dla modelu 4CX. Funkcja "psiego chodu" bardzo przydaje się np. przy pracy tuż przy ścianie budynku.
• ECO: Najnowsze generacje, w których główny nacisk położono na ekologię i oszczędność.

Podstawową różnicą pomiędzy wersjami Sitemaster a Contractor jest silnik. W Sitemasterze jest on wolnossący, w Contractorze turbodoładowany. Oba motory są produkcji JCB w roczniku 2008, wcześniej były to silniki Perkinsa. Silnik turbodoładowany pali więcej, ale ma więcej koników. Do użytku własnego na nie bardzo obciążającą budowę maszyna bez turbo spokojnie wystarczy; te silniki mają dłuższą żywotność i mniejsze spalanie.

Rola i Ewolucja Skrzyni Biegów

Silnik spalinowy generuje moc, ale to skrzynia biegów jest mózgiem, który decyduje, jak ta moc zostanie wykorzystana. To ona, we współpracy ze zmiennikiem momentu i mostami napędowymi, zamienia wysoką prędkość obrotową silnika na potężną siłę pchania lub wyższą prędkość transportową.

Aby zrozumieć, po co istnieje skrzynia biegów, musimy pamiętać, że silnik spalinowy jest najwydajniejszy w wąskim zakresie obrotów. Skrzynia biegów pozwala na optymalne wykorzystanie mocy silnika w różnych warunkach pracy:

• Niski bieg (duże przełożenie): Maszyna porusza się wolno, ale ma ogromną siłę do pchania urobku lub wjeżdżania pod wzniesienia.
• Wysoki bieg (małe przełożenie): Maszyna porusza się szybko (np. podczas jazdy po drodze), ale ma niewielką siłę pchania.

Typy Skrzyń Biegów w JCB 3CX

Skrzynia Manualna

To najstarszy i najprostszy typ przekładni, dziś spotykany głównie w starszych maszynach lub w podstawowych wersjach wyposażenia. Składa się z kilku wałków z osadzonymi na nich kołami zębatymi o różnej liczbie zębów. Skrzynię manualną obsługuje się lewarkiem po prawej stronie kabiny i posiada ona zazwyczaj 4 biegi do przodu i 4 do tyłu. Sprzęgło znajduje się przy lewarku oraz przy dźwigni przedniej ładowarki. Rewers przy kierownicy posiadają obydwa typy skrzyń (manualna i Powershift).

Zmiana biegu polega na mechanicznym przesunięciu widełek, które z kolei przesuwają tuleję z synchronizatorem, zazębiając odpowiednią parę kół zębatych. W manualnej skrzyni, choć sprzęgła jako takiego jak do ruszania w aucie nie ma, wrzucasz bieg, na przykład 4, dajesz jazdę do przodu dźwignią i maszyna jedzie. Operatorzy często preferują skrzynię manualną dla większej kontroli nad maszyną.

"Crash Box"

W bardzo starych maszynach (np. historycznych modelach Fermec) stosowano skrzynie bez synchronizatorów, określane jako "crash box".

Typowe Problemy Skrzyni Manualnej

Głównym problemem jest zużycie sprzęgła ciernego: tarcza sprzęgłowa jest elementem eksploatacyjnym. Jej zużycie objawia się "ślizganiem" - silnik wchodzi na obroty, a maszyna nie przyspiesza.

Skrzynia Powershift (Półautomatyczna)

Skrzynia Powershift (nazywana też semi-automatic) to najpopularniejszy typ przekładni w nowoczesnych koparko-ładowarkach i ładowarkach kołowych. Jest to rozwiązanie, które wyeliminowało największą wadę skrzyni manualnej - konieczność zatrzymywania maszyny do zmiany biegu. W skrzyni Powershift nie ma tradycyjnego sprzęgła i synchronizatorów. Ich rolę przejęły hydraulicznie sterowane pakiety sprzęgłowe. Każdy bieg oraz kierunek jazdy (przód/tył) ma swój własny, dedykowany pakiet. Skrzynię Powershift obsługuje się pokrętłem przy kierownicy.

Zasada Działania Pakietów Sprzęgłowych

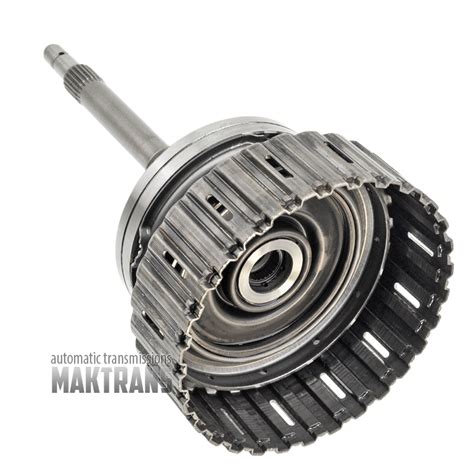

Zespół pakietu sprzęgłowego składa się z naprzemiennie ułożonych:

• Tarcz ciernych (zewnętrznych): Stalowych płytek pokrytych specjalną, organiczną lub spiekaną okładziną cierną. Mają one zewnętrzne zęby, które blokują się w koszu sprzęgłowym.
• Przekładek stalowych (wewnętrznych): Gładkich, stalowych płytek z zębami wewnętrznymi, które są osadzone na wałku.

Gdy operator wybiera bieg (dźwignią lub pokrętłem), elektrozawór kieruje ciśnienie oleju na tłok, który z ogromną siłą ściska odpowiedni pakiet tarcz. Tarcie między tarczami ciernymi a przekładkami sprawia, że cały pakiet zostaje zablokowany i zaczyna obracać się jako całość, przekazując napęd na wybrane koło zębate. Biegi załączają po dwie cewki; jeśli brakuje jednego biegu, może to oznaczać problem z cewką lub obwodem.

Diagnostyka i Problemy Powershift

Najczęstszą diagnozą problemów ze skrzynią Powershift jest "spalenie tarcz", co jest jednak tylko objawem. Przyczyną jest zawsze ślizganie się pakietu sprzęgłowego, do którego dochodzi z powodu zbyt niskiego ciśnienia docisku. Tarcie generuje ekstremalną temperaturę, która degraduje olej i pali okładziny cierne.

Główne przyczyny niskiego ciśnienia i awarii:

• Niski poziom lub stary, przepracowany olej: To podstawa wielu problemów.
• Zapchany filtr oleju skrzyni: Ogranicza przepływ i ciśnienie. Regularna wymiana na wysokiej jakości filtr, jak REDX, jest kluczowa.
• Nieszczelne uszczelnienia na tłoku sprzęgłowym: Zużyte, twarde uszczelnienia powodują wewnętrzny przeciek. Olej, zamiast dociskać tarcze, ucieka, powodując spadek ciśnienia i ślizganie.
• Awaria pompy ładującej skrzyni: Zużyta pompa nie jest w stanie wygenerować odpowiedniego ciśnienia do zasilania układu sterowania i zmiennika momentu.
• Problemy z elektrozaworami: Cewki elektrozaworów mogą być uszkodzone lub zawory mogą być zapieczone, co uniemożliwia ich prawidłowe działanie. Istnieją zazwyczaj trzy elektrozawory dwustronnego działania: jeden z cewkami 1 i 2 odpowiada za zakres wysoki/niski przód, 3 i 4 za I i II bieg, a 5 i 6 za tył wysoki/niski. Jeśli zamieniałeś cewkę odpowiedzialną za dany bieg i nie ma różnicy, podejrzane jest sprzęgło, które ona załącza. Może również coś podejść i suwak rozdzielacza nie może się w którąś stronę ruszyć.
• Uszkodzenia wewnętrzne: Na przykład, zerwany zgrzew łączący kosze z wałkiem od pompy, co powoduje przelewanie się oleju i załączanie dwóch koszy naraz.

Profesjonalna diagnostyka polega na pomiarze ciśnień. Mechanik wpina manometry w specjalne porty pomiarowe na skrzyni biegów i sprawdza ciśnienie na poszczególnych sprzęgłach podczas załączania biegów. Zbyt niskie ciśnienie na jednym z pakietów jasno wskazuje miejsce wewnętrznej nieszczelności.

Typowe objawy problemów to: brak 2. i 4. biegu do przodu, szarpanie przy zmianie kierunku jazdy (przód-tył), co jest klasycznym objawem zużycia tarcz ciernych w sprzęgle kierunku jazdy. Gdy maszyna jest zimna, na 2. biegu chwilę ciągnie, ale odczucie jest podobne do tego, gdy w samochodzie ślizga się sprzęgło. Na 4. biegu nic się nie rusza nawet, gdy maszyna jest zimna.

Remont Skrzyni Powershift

Remont skrzyni Powershift jest opłacalny, pod warunkiem że jest wykonany kompleksowo. Wymiana samych tarcz to pozorna oszczędność. W ofercie specjalistycznych sklepów znajdziesz wszystko, co potrzebne do profesjonalnego remontu skrzyń Powershift w maszynach JCB, CAT, Volvo i innych. Oferowane są kompletne zestawy tarcz i przekładek, zestawy uszczelnień, elektrozawory, pompy i fabrycznie regenerowane zmienniki momentu.

Podczas wymiany skrzyni biegów (np. z napędu 4x2 na 4x4) należy pamiętać, że można uszkodzić sprzęgło (a w skrzyni automatycznej konwerter), jeśli nie zdemontuje się go razem ze skrzynią. Jest to tylko kilka śrub więcej, które odkręca się przez dolne okienko.

Skrzynia Autoshift (Automatyczna)

Autoshift to ewolucja skrzyni Powershift. Zamiast manualnego wyboru każdego biegu, operator wybiera tylko kierunek jazdy, a elektroniczny sterownik (TCU) sam decyduje, kiedy zmienić przełożenie, podobnie jak w automatycznej skrzyni biegów w samochodzie.

Problemy Skrzyni Autoshift

Oprócz typowych awarii mechanicznych i hydraulicznych znanych ze Powershift, w skrzyniach automatycznych dochodzą problemy z elektroniką:

• Awaria czujników prędkości: Uszkodzony czujnik obrotów na wale wejściowym lub wyjściowym wysyła do komputera błędne dane, co powoduje szarpanie, błędną zmianę biegów lub przejście w tryb awaryjny.
• Problemy z kalibracją: Po każdej większej naprawie, skrzynia Autoshift wymaga kalibracji za pomocą komputera serwisowego, aby "nauczyć się" punktów załączania sprzęgieł.

Zmiennik Momentu Obrotowego i TorqueLock

W systemach ze skrzynią Powershift i Autoshift kluczową rolę odgrywa zmiennik momentu obrotowego. Największą wadą układu ze zmiennikiem momentu są straty mocy (poślizg), zwłaszcza podczas szybkiej jazdy transportowej. Zmiennik generuje wtedy niepotrzebne ciepło i zwiększa zużycie paliwa.

System TorqueLock to dodatkowe, mechaniczne sprzęgło wewnątrz zmiennika momentu. Gdy maszyna osiągnie odpowiednią prędkość na wyższych biegach, sterownik hydraulicznie blokuje to sprzęgło. Tworzy w ten sposób bezpośrednie, mechaniczne połączenie 1:1 między silnikiem a skrzynią biegów, eliminując poślizg.

Test przeciążeniowy (stall test) to test diagnostyczny zmiennika momentu, który wykonuje się przed demontażem skrzyni. Polega na zmierzeniu maksymalnych obrotów, jakie silnik jest w stanie osiągnąć, gdy maszyna jest zablokowana hamulcami na włączonym biegu.

Konserwacja i Oleje do Skrzyni Biegów

Prawidłowa konserwacja i dobór odpowiednich płynów eksploatacyjnych są kluczowe dla długiej żywotności skrzyni biegów w JCB 3CX. Regularny serwis i wysokiej jakości filtry REDX to najlepsza prewencja przed awariami. Układ hydrauliczny w JCB 3CX działa na zasadzie przepływu oleju pod wysokim ciśnieniem. Olej jest generowany przez pompę hydrauliczną i przepływa przez zawory sterujące, które kierują go do odpowiednich siłowników. Zbyt niskie ciśnienie w układzie hydraulicznym może prowadzić do niewystarczającej mocy działania siłowników, uniemożliwiającej wykonywanie pożądanych ruchów osprzętu koparko-ładowarki.

Dla koparko-ładowarek JCB 3CX typowe wartości ciśnienia w układzie hydraulicznym są różne. Ciśnienie robocze w głównym układzie hydraulicznym zazwyczaj waha się w przedziale od 200 do 250 barów (20 000 do 25 000 kPA). Prawidłowa konserwacja oleju hydraulicznego i przekładniowego wiąże się z regularną kontrolą poziomu oleju, wymianą oleju po upływie określonego przez producenta czasu, sprawdzaniem i instalowaniem nowych filtrów hydraulicznych oraz monitorowaniem stanu zanieczyszczenia oleju.

Zawsze i wyłącznie należy stosować olej o specyfikacji zalecanej przez producenta maszyny (najczęściej klasy UTTO lub TO-4). Zastosowanie niewłaściwego oleju (np. silnikowego) spowoduje zniszczenie tarcz ciernych w skrzyni. JCB zaleca stosowanie wysokiej jakości olejów hydraulicznych, zgodnych ze specyfikacjami maszyn, takich jak:

• JCB Hydraulic Fluid 46 - charakteryzuje się doskonałą stabilnością termiczną i odpornością na utlenianie.
• JCB Special HP 32 - olej zalecany do stosowania w niskich temperaturach, gdzie wymagany jest wysoki poziom płynności.
• JCB Universal Hydraulic Oil - uniwersalny olej do różnych maszyn JCB.

Ogólne Wskazówki Diagnostyczne i Zakupowe

Przy zakupie używanej maszyny, takiej jak JCB 3CX, należy zwrócić uwagę na kilka kluczowych elementów, które mogą wskazywać na potencjalne problemy ze skrzynią biegów lub innymi układami. Pamiętaj, że są to maszyny niezwykle trwałe, ale lata ciężkiej pracy robią swoje:

• Luzy: To problem numer jeden. Dokładnie sprawdź luzy na wszystkich sworzniach i tulejach - zwłaszcza na koniku (kingpost), ramieniu koparkowym i mocowaniach siłowników.
• Wycieki hydrauliczne: Sprawdź wszystkie siłowniki, rozdzielacz i węże pod kątem wycieków.
• Silnik: Sprawdź, czy nie dymi nadmiernie i czy równo pracuje.

Niezależnie od rocznika i wersji Twojej maszyny, jej legendarna niezawodność zależy od regularnego serwisu i jakości części. W naszej ofercie znajdziesz wszystko, czego potrzebujesz: wysokiej jakości filtry REDX do silnika i hydrauliki, precyzyjne sworznie i tuleje CORESPEX do kasowania luzów, trwałe uszczelnienia siłowników VICORTEX oraz wytrzymały osprzęt HIMACORE.
