Zawory 5000 PSI JCB: Kluczowe Informacje Techniczne i Eksploatacyjne

Niniejszy artykuł przedstawia szczegółowe informacje dotyczące zaworów stosowanych w maszynach JCB, ze szczególnym uwzględnieniem modeli pracujących pod ciśnieniem 5000 PSI. Omówione zostaną kluczowe komponenty systemów hydraulicznych, ich działanie, objawy awarii oraz aspekty serwisowe. Dodatkowo, przedstawiono przegląd ewolucji silników Cummins 5.9L, które często współpracują z tymi maszynami, wraz z informacjami o kompatybilnych filtrach.

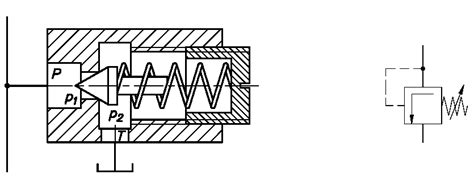

Zawór Przeciążeniowy ARV (Auxiliary Relief Valve)

Zawór przeciążeniowy (ARV) jest fundamentalnym elementem zabezpieczającym w sekcjach rozdzielacza hydraulicznego. Jego główną funkcją jest ochrona konkretnej funkcji hydraulicznej, na przykład mechanizmu zamykania łyżki, przed nagłymi i niebezpiecznymi skokami ciśnienia w układzie. Odpowiednie działanie zaworu ARV jest kluczowe dla zapewnienia prawidłowej pracy i bezpieczeństwa maszyny.

Objawy Uszkodzenia Zaworu ARV

Uszkodzenie zaworu ARV może manifestować się na kilka sposobów, wskazując na jego nieprawidłowe działanie:

• Jedna z funkcji hydraulicznych staje się wyraźnie słaba, co objawia się brakiem siły do utrzymania obciążenia lub "puszczaniem" ciężaru.
• Funkcja hydrauliczna staje się zbyt silna, co może prowadzić do uszkodzeń, takich jak pękanie przewodów hydraulicznych.

Diagnostyka i Rozwiązywanie Problemów z ARV

W przypadku stwierdzenia osłabienia jednej funkcji hydraulicznej, zawór ARV jest najbardziej prawdopodobną przyczyną problemu. Należy pamiętać, że każda sekcja rozdzielacza hydraulicznego jest wyposażona we własny, dedykowany zawór ARV. Dlatego też, problem z jedną funkcją zazwyczaj wskazuje na awarię zaworu w powiązanej sekcji.

Różnice między Zaworem ARV a Zaworem Głównym MRV (Main Relief Valve)

Ważne jest rozróżnienie funkcji zaworu ARV od zaworu głównego MRV:

• Zawór ARV (Auxiliary Relief Valve): Zabezpiecza pojedynczą, konkretną sekcję rozdzielacza hydraulicznego.
• Zawór MRV (Main Relief Valve): Zazwyczaj zabezpiecza cały układ hydrauliczny lub główne linie zasilające.

Ustawienia Ciśnienia i Regulacja

Standardowe ustawienie ciśnienia dla zaworu ARV wynosi 4500 PSI. Producent fabrycznie kalibruje zawór na to konkretne ciśnienie, co gwarantuje jego optymalne działanie w standardowych warunkach pracy. Samodzielne "podkręcanie" ciśnienia na zaworze jest skrajnie niezalecane ze względu na ryzyko uszkodzenia układu hydraulicznego, przeciążenia komponentów i zagrożenia bezpieczeństwa operatora.

Praktyczne Wskazówki Serwisowe

Podczas wymiany lub serwisowania zaworu ARV należy przestrzegać kilku kluczowych zasad:

1. Zachowaj Absolutną Czystość: Przed demontażem starego zaworu, należy dokładnie oczyścić obszar jego montażu, aby zapobiec przedostaniu się zanieczyszczeń do układu hydraulicznego.
2. Zawsze Wymieniaj O-ringi: Montaż zaworu powinien odbywać się zawsze z użyciem nowego kompletu uszczelnień (O-ringów), co jest niezbędne do zapewnienia 100% szczelności układu i zapobiegania wyciekom.
3. Nie Reguluj Ustawień Fabrycznych: Jak wspomniano wcześniej, zawory są fabrycznie skalibrowane i nie powinny być regulowane przez użytkownika.

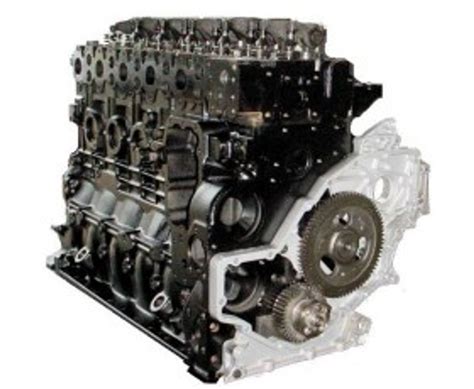

Silniki Cummins 5.9L Common Rail (Modele '03-'07)

Wiele maszyn JCB, szczególnie starszych modeli, wykorzystuje silniki Cummins 5.9L. Wersja z układem Common Rail, wprowadzona w latach 2003-2007, stanowiła znaczący krok naprzód w porównaniu do poprzednich generacji.

Ewolucja Silnika 5.9L

Silnik Cummins 5.9L z układem Common Rail przeszedł znaczące zmiany w stosunku do wcześniejszych wersji, takich jak te z pompą VP44:

• Elektronika: Nowoczesny system Common Rail firmy Bosch opiera się na zaawansowanym sterowaniu elektronicznym (ECM), co czyni go bardziej precyzyjnym i wydajnym.
• Układ Paliwowy: Zastosowano wysokociśnieniową pompę paliwową Bosch CP3 oraz wielozadaniowe wtryskiwacze sterowane elektrozaworami, co przyczyniło się do zmniejszenia hałasu, poprawy czystości spalin i zwiększenia mocy.
• Moc i Moment Obrotowy: Modele z Common Rail oferują znaczący wzrost mocy i momentu obrotowego w porównaniu do poprzedników. Na przykład, wersja z 2003 roku mogła generować 305 KM i 555 lb-ft momentu obrotowego.
• Normy Emisji: Silnik został zaprojektowany z myślą o spełnieniu coraz bardziej rygorystycznych norm emisji spalin, co wpłynęło na zmiany w programowaniu, turbosprężarce, konstrukcji tłoków i kącie wtrysku.

Kluczowe Komponenty Systemu Common Rail

Pompa Bosch CP3

Pompa Bosch CP3 jest centralnym elementem układu Common Rail od 2003 roku. Jest to pompa tłokowa osiowa, która spręża paliwo do ciśnienia rzędu 23200 PSI (1600 barów) i dostarcza je do szyny paliwowej. W przeciwieństwie do starszych pomp, CP3 skupia się na generowaniu wysokiego ciśnienia, a nie na sterowaniu czasem wtrysku.

Elektroniczne Wtryskiwacze Elektromagnetyczne

Wtryskiwacze sterowane elektrozaworami firmy Bosch zapewniają elektroniczne wtryski paliwa, zamiast mechanicznego zapłonu opartego na ciśnieniu wyrzutu. Wczesne wersje silników ('03-'04) wykonywały dwa wtryski na cykl spalania, podczas gdy nowsze wersje ('04.5+) wprowadziły trzeci wtrysk (wtrysk tylny) w celu spełnienia norm emisji EPA z 2004 roku.

Różnice Między Wczesnymi a Późnymi Wtryskiwaczami i Tłokami

Istnieją istotne różnice między komponentami silników z wczesnych i późnych lat produkcji:

• Wtryskiwacze: Wczesne silniki ('03-'04) używały wtryskiwaczy z ośmioma otworami i kątem wtrysku 143 stopnie. Późniejsze silniki ('04.5+) otrzymały wtryskiwacze z pięcioma otworami i węższym kątem wtrysku 124 stopnie, co było odpowiedzią na zmiany w przepisach emisji.
• Tłoki: Zmiana kąta wtrysku wymusiła przeprojektowanie tłoków, aby zoptymalizować spalanie. W silnikach od 2005 roku dodano również kanał chłodzący olej na tłoku. Wszystkie tłoki w tym modelu są wykonane z odlewanego aluminium.

Korbowody i Turbosprężarki

• Korbowody: Korbowody wykonane są z kutej stali i posiadają "pękniętą" pokrywę, co jest efektywnym kosztowo rozwiązaniem produkcyjnym.
• Turbosprężarki:
  • HE341CW ('03-'04): Turbosprężarka o stałej geometrii z łożyskami ślizgowymi.

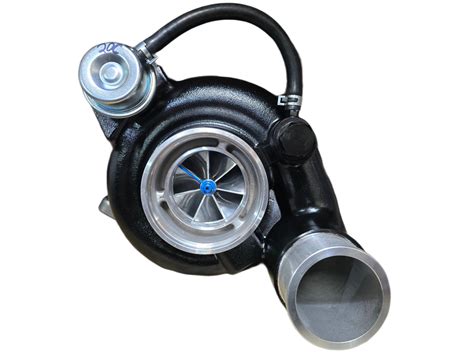

  • HE351CW ('04.5-'07): Również o stałej geometrii, ale z elektronicznie sterowanym zaworem upustowym spalin dla lepszej kontroli emisji i stosunku ciśnienia doładowania.

Kompatybilne Filtry do Silników Cummins 5.9L

Poniżej znajduje się lista filtrów kompatybilnych z silnikami Cummins 5.9L, wraz z ich numerami OEM i rozmiarami:

Filtr Paliwa Cummins 3978040

• Średnica zewnętrzna: 93 mm (3.66 cala)
• Rozmiar gwintu: M20 x 1.5
• Długość: 174 mm (6.85 cala)
• Numery OEM alternatywne: CUMMINS 4897897, 4897833, HIFI SN40574, DONALDSON P550881, BALDWIN BF7966, FLEETGUARD FF5421, SAKURA FC-5725, DAF 1399760, IVECO 2992241, HENGST H414WK, D421, MANN WK929x, LIEBHERR 11691298, HYUNDAI 11LG70010, KOBELCO 2853548, PACCAR 1829166, J.C.B. 32/925932, INGERSOLL-RAND 4989106, NEW HOLLAND 504292579, DOOSAN 65.12503-5026, CASE J843760, FORD BG5X 9155AA, JOHN DEERE RE542100

Separator Wody w Paliwie Cummins 3286503

• Średnica zewnętrzna: 77.1 mm (3.04 cala)
• Rozmiar gwintu: M16 x 1.5
• Długość: 147.6 mm (5.81 cala)
• Numery OEM alternatywne: HIFI SN1251, DONALDSON P550248, BALDWIN BF46149-SP, KUBOTA 1J43043060, FLEETGUARD FS1251, MANN PL150, SAKURA SFC-5708, AGCO 0072515734, CLAAS 03417720, CUMMINS 3286503, 3843760, 3903202, 3931062, ATLAS COPCO 9712033700, CASE J286503, WIX 33472, HENGST H179WK, KUBOTA 102703401, KOMATSU 124-061-9H1, 124-061-9H2, VOLVO 3134055, DAF 490160, INGERSOLL-RAND 59477570, PERKINS 36561118, JLG 7016328, NEW HOLLAND 71104220, J.C.B. 714150122, MANN WK716/2x

Filtr Oleju Cummins 3914395

• Średnica zewnętrzna: 94 mm (3.70 cala)
• Rozmiar gwintu: 1-16
• Długość: 176 mm (6.93 cala)
• Numery OEM alternatywne: HIFI SO3349, DONALDSON P502907, P558615, DBL7349, FLEETGUARD LF3349, BALDWIN BT339, CASE J903264, SAKURA C-5730, C-5704, WIX 51607, CUMMINS 3903264, VOLVO 9912-90710, HENGST H19W08, MANN W950/18, J.C.B.
