Współczesne opryskiwanie roślin to proces wymagający wysokiej precyzji, w którym kluczową rolę odgrywa rozdzielacz - często określany mianem „centrum dowodzenia”. Element ten odpowiada za kontrolowanie parametrów cieczy roboczej oraz ustalanie kierunku jej przepływu w układzie.
Działanie i funkcje rozdzielaczy
Rozdzielacz nie generuje ciśnienia, lecz precyzyjnie zarządza jego wykorzystaniem. Działa na zasadzie regulacji przepływu cieczy w układzie, co pozwala na kontrolowanie siłowników i innych elementów wykonawczych. Do kluczowych etapów jego pracy należą:
- Doprowadzenie ciśnienia: ciecz jest tłoczona przez pompę i doprowadzana do wejścia rozdzielacza.
- Sterowanie ruchem: przesunięcie suwaka otwiera kanały przepływu, kierując ciecz do odpowiedniej sekcji.
- Przekazywanie energii: pod wpływem przepływu odbiornik (np. siłownik) wykonuje zamierzony ruch.
W pozycji neutralnej ciecz może być kierowana z powrotem do zbiornika, krążąc w tzw. obiegu otwartym (bypass). Rozdzielacz zabezpiecza również pompę przed przeciążeniem w sytuacji braku przepływu.

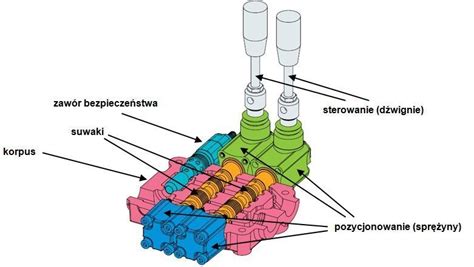

Budowa rozdzielacza hydraulicznego
Wnętrze rozdzielacza to precyzyjnie zaprojektowany mechanizm. Do podstawowych elementów konstrukcyjnych należą:
- Korpus: struktura nośna wykonana z żeliwa, stali lub aluminium, zawierająca kanały olejowe.
- Suwak (lub zawór): element sterujący kierunkiem przepływu poprzez otwieranie i zamykanie kanałów.
- Sprężyny powrotne: odpowiadają za powrót suwaka do pozycji neutralnej.
- Dźwignie sterujące: pozwalają operatorowi na manualną kontrolę przepływu.
- Zawory zabezpieczające: zawór zwrotny (zapobiega cofaniu się cieczy) oraz zawór przelewowy (chroni przed nadmiernym wzrostem ciśnienia).
Typy rozdzielaczy i ich zastosowanie
Wybór odpowiedniego urządzenia zależy od charakterystyki pracy maszyny i wymaganej automatyzacji:
| Typ rozdzielacza | Charakterystyka |
|---|---|
| Monoblokowy | Kompaktowy, wykonany z jednego bloku materiału, bezawaryjny. |
| Sekcyjny (modułowy) | Składa się z niezależnych modułów, co pozwala na dużą elastyczność konfiguracji. |
| Manualny | Obsługiwany dźwignią, popularny w maszynach rolniczych i leśnych. |
| Elektryczny | Wykorzystuje elektromagnesy, stosowany w automatyce i robotyce. |
Specyfika rozdzielacza w opryskiwaczu
W opryskiwaczach polowych zawór sterujący zapewnia kontrolę parametrów cieczy i równomierne pokrycie roślin środkami ochrony. Wyróżniamy:
- Rozdzielacz manualny: prostszy w obsłudze i tańszy, idealny dla mniejszych gospodarstw.
- Rozdzielacz stałociśnieniowy: utrzymuje stałe ciśnienie niezależnie od liczby pracujących sekcji.
- Rozdzielacz elektryczny (sterowany komputerowo): wykorzystuje elektrozawory do precyzyjnego dawkowania cieczy.
Rozdzielacz sekcyjny umożliwia precyzyjne sterowanie opryskiem w wybranych częściach pola. Nowoczesne systemy pozwalają na precyzyjne przełączanie sekcji, co automatycznie wyłącza fragmenty opryskiwacza, które nie są potrzebne, np. na już opryskanych częściach pola. Takie rozwiązanie znacząco wpływa na efektywność ekonomiczną i ochronę środowiska.
Regulacja zaworu kompensacyjnego (stałociśnieniowego) w opryskiwaczu
