Zawory Hydrauliczne i Układ Hydrauliczny w Maszynach Atlas

System hydrauliczny jest sercem każdej maszyny budowlanej Atlas, zapewniając precyzyjną kontrolę i moc niezbędną do wykonywania skomplikowanych zadań. Kluczowymi elementami tego systemu są różnorodne zawory, które regulują przepływ i ciśnienie oleju, a także inne komponenty, takie jak zbiorniki ciśnieniowe i układy chłodzenia. Prawidłowe zrozumienie ich funkcji, regulacji i konserwacji jest niezbędne dla zapewnienia niezawodnej pracy maszyn.

Typy Zaworów Hydraulicznych Atlas i Ich Funkcje

W maszynach Atlas stosuje się szereg specjalistycznych zaworów i elementów hydraulicznych, z których każdy pełni określoną rolę w zapewnieniu płynności i bezpieczeństwa pracy.

Zawory Blokujące i Podporowe

• Obrotowy nypel do zamka LHV M22X1.5: Jest to element wykorzystywany w systemach blokujących, charakteryzujący się gwintem M22X1.5, co umożliwia jego precyzyjny montaż i demontaż.
• Zamek podpory do żurawia Atlas typu L: Ten kluczowy element odpowiada za stabilizację żurawia podczas pracy. Montuje się go za pomocą śruby M22X1.5, a połączenia hydrauliczne mają gwint M16X1.5. Dostępne są również warianty tego zamka, posiadające trzy otwory w jednej linii dla specyficznych zastosowań.
• Zamek Atlas/Hawe LHDV 33 P: Specjalistyczny zamek o oznaczeniu LHDV 33 P - 15 - C 5 - 285/230, który jest projektowany do pracy w określonych zakresach ciśnienia i przepływu, zapewniając kontrolę nad ruchem elementów hydraulicznych.

Sprężyny Zamka i Zawory Zwrotne

• Sprężyny zamka Hawe LHDV33P: Są to elementy sprężyste, które odgrywają istotną rolę w prawidłowym działaniu zamków hydraulicznych, zapewniając odpowiednie napięcie i pozycjonowanie, na przykład w wariancie LHDV33P-15-C5-320/300.
• Tłokowy zawór zwrotny 1. cylindra ATLAS 190.2E: Ten zawór, oznaczony jako pozycja 16-17 w modelu ATLAS 190.2E, ma za zadanie zapobiegać cofaniu się płynu hydraulicznego z pierwszego cylindra, co jest kluczowe dla utrzymania pozycji i kontroli nad obciążeniem.

Zawory Specjalne

• Zawór bezpieczeństwa odpowietrzania zbiornika oleju Atlas: Oznaczony jako TÜV SV 01-874 8 d/g AW16044 TYP, zawór ten jest odpowiedzialny za utrzymanie prawidłowego ciśnienia w zbiorniku oleju hydraulicznego oraz bezpieczne odpowietrzanie systemu, zapobiegając nadmiernemu wzrostowi ciśnienia.
• Zawór szybkiego działania Atlas: Stosowany jako blokada przedłużenia siłownika, umożliwia szybką reakcję układu i precyzyjne sterowanie ruchem, co jest istotne w operacjach wymagających dynamiki.

Regulacja Ciśnienia w Zbiorniku Oleju Hydraulicznego Atlas

Prawidłowe ciśnienie w zbiorniku oleju hydraulicznego ma kluczowe znaczenie dla efektywnej i bezawaryjnej pracy maszyn Atlas, takich jak model 1304. Zalecane ciśnienie powinno mieścić się w zakresie od 0,5 do 0,8 bara.

Mechanizm Regulacji i Diagnostyka

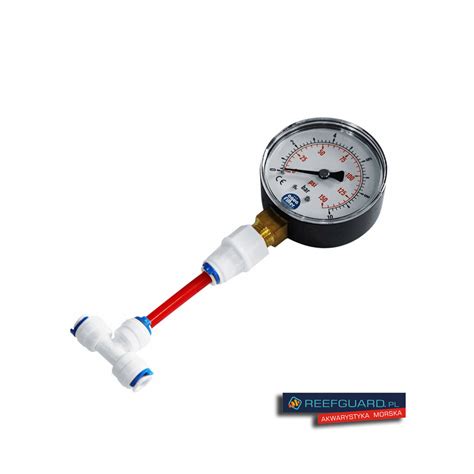

Za utrzymanie odpowiedniego ciśnienia w zbiorniku odpowiada kompresor umieszczony przy silniku, który pompuje powietrze do zbiornika. Przy wejściu przewodu powietrznego do zbiornika znajduje się końcówka, podobna do tej używanej do pompowania opon, co ułatwia pomiar i regulację ciśnienia.

Regulacji ciśnienia dokonuje się za pomocą specjalnej śrubki, zazwyczaj umieszczonej na dole zaworu. Nadmiar ciśnienia powinien być automatycznie uwalniany z systemu. Nieprawidłowa regulacja śrubką lub jej usterka może prowadzić do szeregu problemów. Na przykład, po nieudanej próbie regulacji, przy ruszaniu dżojstikami i aktywacji funkcji, może być słychać charakterystyczne syknięcie dochodzące z dżojstików, co jest wyraźnym sygnałem problemów z ciśnieniem w układzie.

Częstą przyczyną utraty zdolności zaworu do utrzymania ciśnienia w zbiorniku, nawet jeśli jest ono bliskie 0,5 bara, jest uszkodzenie lub pęknięcie gumowej membrany w zaworze. W przypadku takiej awarii, użytkownicy mogą tymczasowo rozwiązać problem, wycinając podobną gumową membranę i zastępując nią uszkodzoną.

Aspekty Chłodzenia i Wymiany Oleju w Układach Hydraulicznych Atlas

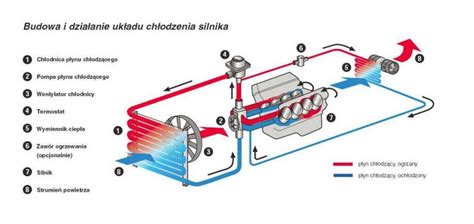

Wentylator Chłodnicy Oleju Hydraulicznego

Ważnym elementem systemu hydraulicznego jest wentylator chłodnicy oleju, którego zadaniem jest utrzymanie optymalnej temperatury płynu hydraulicznego. Wentylator działa automatycznie i zazwyczaj nie posiada żadnego włącznika manualnego. Kwestia ustawienia temperatury jego załączania, aby startował zaraz po odpaleniu koparki, jest często zadawanym pytaniem. Systemy te są zazwyczaj zaprojektowane do pracy automatycznej, opartej na czujnikach temperatury oleju, co eliminuje potrzebę ręcznej konfiguracji i zapewnia optymalne chłodzenie w zależności od obciążenia i warunków pracy.

Wymiana Oleju Hydraulicznego

Właściwa i terminowa wymiana oleju hydraulicznego jest kluczowa dla długowieczności i niezawodności układu. Pojawia się często pytanie, czy wymianę należy przeprowadzać na rozgrzanym (gorącym) układzie, podobnie jak w przypadku oleju silnikowego. Zazwyczaj zaleca się wymianę oleju hydraulicznego, gdy osiągnie on temperaturę roboczą. Olej nagrzany jest mniej lepki, co pozwala na lepsze usunięcie zanieczyszczeń i dokładniejsze opróżnienie całego układu, co przekłada się na lepszą jakość wymiany.

Znaczenie Profesjonalnego Serwisu

Regularny i profesjonalny serwis maszyn Atlas (oraz Terex) jest niezbędny dla utrzymania ich w pełnej sprawności i minimalizacji przestojów. Specjalistyczne firmy oferują kompleksowe usługi, w tym remonty, regenerację pomp, silników, rozdzielaczy oraz elektroniki. Profesjonalna diagnostyka i naprawa są kluczowe dla prawidłowego funkcjonowania skomplikowanych układów hydraulicznych i całej maszyny, zapewniając jej długą i efektywną pracę.
