Rola elektrozaworu w sterowaniu skrzynią biegów
Elektrozawór jazdy, znany również jako cewka jazdy, jest kluczowym elementem w systemie sterowania skrzynią biegów maszyn JCB. Elektrozawór ten stanowi serce układu sterowania skrzyni biegów, a jego zadaniem jest precyzyjne sterowanie przepływem oleju hydraulicznego. Ten przepływ oleju aktywuje poszczególne tryby jazdy, takie jak jazda do przodu czy do tyłu.
Wymiana elektrozaworu jazdy jest często rekomendowana jako okazja do przeprowadzenia kompleksowego serwisu skrzyni biegów.
Objawy uszkodzenia elektrozaworu jazdy
Główne objawy wskazujące na uszkodzenie elektrozaworu jazdy obejmują:
- Brak możliwości zmiany kierunku jazdy.
- Szarpanie lub opóźniona reakcja skrzyni biegów na polecenia operatora.
- Zapalone kontrolki błędu na panelu sterowania maszyny.
Uszkodzony elektrozawór może prowadzić do wspomnianych objawów, a w skrajnych przypadkach uniemożliwić jazdę maszyną.
Diagnostyka i potencjalne przyczyny problemów z jazdą
W przypadku problemów z jazdą, takich jak brak reakcji na polecenia zmiany kierunku, warto przeprowadzić szczegółową diagnostykę.
Problemy z manetką zmiany kierunku jazdy
Jedną z potencjalnych przyczyn braku reakcji na polecenia zmiany kierunku jazdy może być usterka manetki. W przypadku skrzyń manualnych, w manetce znajdują się dwa mikroprzełączniki. W bardziej skomplikowanych skrzyniach typu POWER SHIFT, rozbieranie manetki jest odradzane, choć technicznie możliwe. W praktyce, w 99% przypadków problemy dotyczą właśnie tych mikroprzełączników znajdujących się w obudowie manetki.

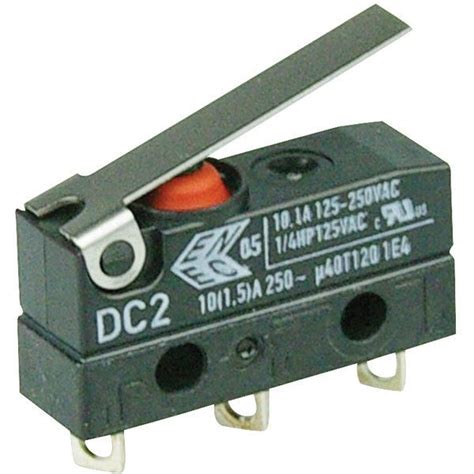

Jako oryginalne, często stosowane są mikroprzełączniki firmy CHERRY, oznaczone symbolem DC2, a zgodnie z dyrektywą RoHS posiadają oznaczenie 290-0508. Koszt nowej manetki może wynosić około 800 zł.

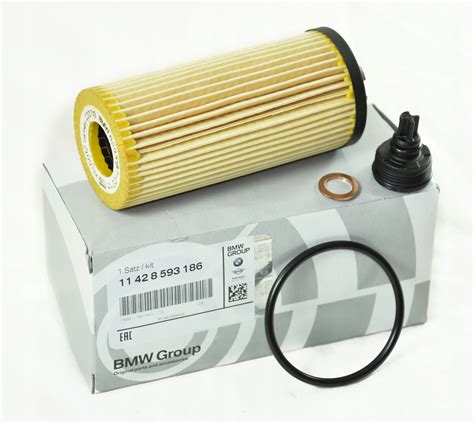

Zanieczyszczony filtr oleju i smok
Inną możliwą przyczyną utraty siły do jazdy, zwłaszcza gdy maszyna rusza ze zwłoką, bardzo słabo lub nie reaguje na jeden kierunek jazdy, może być zanieczyszczony filtr na smoku w skrzyni biegów. W takim przypadku zaleca się spuszczenie oleju, wyczyszczenie smoka, wymianę filtra oleju skrzyni biegów oraz zalanie odpowiedniej ilości oryginalnego oleju.
Po wykonaniu tych czynności, ciśnienie oleju powinno wrócić do normy (np. ponad 11 bar na manometrze, z wartością 12 bar przy lekkim dodaniu gazu).
Wyłączniki i przekaźniki
Warto również sprawdzić wyłączniki zaworów jazdy, które mogą znajdować się w różnych miejscach, takich jak dźwignia biegów, joystick (joj), a nawet hamulec ręczny. Jeśli przyczyna usterki nie jest oczywista, można spróbować porozpinać kostki od wszystkich tych wyłączników. Jeśli to nie pomoże, należy zlokalizować przekaźniki odpowiedzialne za jazdę, sprawdzić ich działanie poprzez zetknięcie styków lub zamianę z innymi, identycznymi przekaźnikami.
Zaleca się również użycie preparatu typu WD-40 do oczyszczenia wszystkich złączy i kostek na głównych wiązkach elektrycznych.
W przypadku maszyn zasilanych napięciem stałym 12V, zazwyczaj stosuje się jeden przekaźnik dla jazdy w przód i jeden dla jazdy do tyłu. Czasami problem z jazdą może być rozwiązany przez poruszenie kostką elektryczną, co świadczy o potencjalnym problemie z połączeniem.
Przekaźnik przełączający wentylator HVACR – jak działa, napięcie, zaciski, rozwiązywanie problemów!
Zestaw uszczelnień elektrozaworu kierunku jazdy
Dla maszyn JCB 3CX / 4CX oraz Terex Thwaites dostępny jest zestaw uszczelnień elektrozaworu kierunku jazdy. Każda część posiada unikalny numer OEM (Original Equipment Manufacturer), który jest nadawany przez producenta i może być kombinacją cyfr i liter, służąc jako "kod DNA" dla danej części. Numery OEM pozwalają na precyzyjną identyfikację części, niezależnie od numeracji stosowanej przez poszczególnych producentów zamienników.
Ważne wskazówki przed montażem
Przed przystąpieniem do montażu nowego elektrozaworu jazdy, należy:
- Sprawdzić układ elektryczny: Upewnij się, że instalacja elektryczna oraz wtyczki nie są uszkodzone ani zaśniedziałe.
- Wymienić filtr oleju: Zawsze wymieniaj elektrozawór wraz z filtrem oleju skrzyni biegów, aby zapewnić jego długotrwałe i poprawne działanie.
