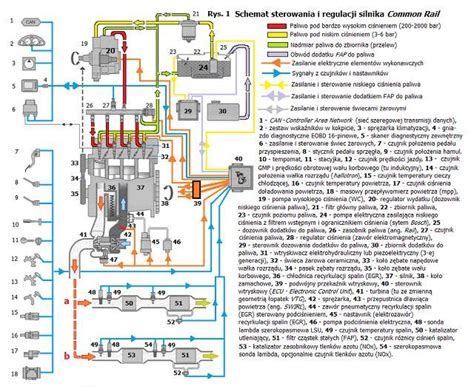

Nowoczesne silniki wysokoprężne to połączenie mocy i niezawodności, a sercem ich układu zasilania jest pompa Common Rail. Odpowiada ona za dostarczenie paliwa pod ogromnym ciśnieniem, co zapewnia idealne spalanie i maksymalną efektywność pracy jednostki napędowej. W kontekście pomp wtryskowych Komatsu, kluczową rolę odgrywa zawór SCV (Suction Control Valve), znany również jako ZME. Jest to elektroniczny strażnik dawkowania paliwa, który ma fundamentalne znaczenie dla prawidłowego funkcjonowania całego układu.
Co to jest zawór SCV (Suction Control Valve)?
Zawór SCV to punkt, w którym zaawansowana technologia spotyka się z precyzją mechaniki. Od niego zależy, czy silnik będzie pracował płynnie i ekonomicznie. W nowoczesnych silnikach Diesla każdy element ma znaczenie, ale to właśnie zawór SCV decyduje o perfekcji działania układu paliwowego. Jest to inteligentny zawór sterujący ilością paliwa zasysanego do pompy wysokiego ciśnienia. Jego zadaniem jest utrzymanie idealnego ciśnienia w listwie paliwowej, niezależnie od warunków pracy. SCV to skrót od Suction Control Valve, czyli zaworu regulującego proces zasysania paliwa.
Choć nazwa brzmi technicznie, jego rola jest kluczowa - to element, który decyduje o tym, czy silnik spala paliwo efektywnie, bez nadmiernych drgań i strat mocy. Zawór SCV znajduje się w większości nowoczesnych pomp Common Rail i jest rozpoznawalny po kompaktowej budowie z charakterystycznym złączem elektrycznym na korpusie pompy. Sprawny SCV to gwarancja precyzyjnego spalania, niższego zużycia paliwa i pełnej mocy silnika Diesla - to technologia, która naprawdę robi różnicę.
Jak sprawdzić zawór SCV?
Jeśli silnik traci moc lub pracuje nierówno, pojawia się potrzeba diagnostyki. Najskuteczniejszym sposobem sprawdzenia zaworu SCV jest test komputerowy, który analizuje reakcję zaworu na sygnały z ECU. Profesjonalny test diagnostyczny pozwala ocenić jego reakcję, prąd sterujący i stabilność ciśnienia w szynie. Dokładne ustawienie i regulacja SCV/ZME to inwestycja w niezawodność układu.
Działanie zaworu magnetycznego w pompie wtryskowej
Elektrozawór jest elementem, który determinuje pracę pompy wtryskowej (jest niejako jej mózgiem), ze względu na to, że w zależności od pozycji, w jakiej się znajduje, decyduje o ilości dostarczanego paliwa. Praca elektrozaworu rozpoczyna się, kiedy na cewkę trafia napięcie, wówczas zwora znajdująca się wewnątrz zaczyna się poruszać. Odgrywa ona więc kluczową rolę w działaniu elektrozaworu, ponieważ otwiera lub zamyka kanał dolotowy paliwa do pompy.
Warto wiedzieć, że w zależności od rodzaju pompy, elektrozawór może pełnić inną funkcję. W pojazdach możemy spotkać pompy ZME, w której elektrozawór odpowiada za ilość paliwa wpływającego do pompy, oraz pompy DRV, w której elektrozawór ma za zadanie regulować ciśnienie na wylocie pompy. Zasada działania elektrozaworu opiera się na ruchu zwory, która znajduje się w cewce i która porusza się pod wpływem napięcia. Taka sytuacja przekłada się na otwieranie i zamykanie się kanału dolotowego do pompy. W tym czasie sterownik, na podstawie informacji dotyczących zapotrzebowania silnika na moc, decyduje o poziomie otwarcia zaworu.
Budowa i rodzaje zaworów elektromagnetycznych
Zawory elektromagnetyczne, nazywane również zaworami solenoidowymi, służą do kontrolowania przepływu mediów, takich jak ciecz czy gaz. Są to proste zawory, których działaniem steruje przepływający przez ich struktury prąd. Można je podzielić na dwa główne rodzaje: zawory bezpośredniego działania i modele z serwowspomaganiem. Warto zaznaczyć, że elektrozawory są jednokierunkowe - medium płynie wyłącznie w określoną stronę i nie może się cofać.
Konstrukcja zaworów elektromagnetycznych może być wykonana z różnorodnych materiałów, co jest kluczowe przy doborze do konkretnych zastosowań. Najczęściej spotyka się modele z tworzywa sztucznego (np. teflonu, polipropylenu, polietylenu), używane w kontakcie z chemikaliami i agresywnymi płynami. Dużą popularnością cieszą się również zawory ze stali nierdzewnej i kwasoodpornej, charakteryzujące się odpornością na korozję oraz dopasowaniem do środowiska pracy przy wysokich ciśnieniach i temperaturach. Elektrozawory z mosiądzu używane są w instalacjach wodnych i z nieagresywnymi chemikaliami.
Zawory elektromagnetyczne charakteryzują się nieskomplikowaną budową, złożoną z kilku kluczowych elementów:
- Korpus - obudowa, zawierająca pozostałe elementy składowe zaworu, wyposażona w otwory wyjściowe i wejściowe dla medium.
- Cewka elektromagnetyczna (solenoid) - spiralna rura złożona z drutu przewodzącego. W czasie przepływu prądu generowane jest pole magnetyczne, kluczowe dla działania zaworu.
- Jądro (rdzeń magnetyczny) - element znajdujący się we wnętrzu cewki elektromagnetycznej, zwykle wykonany z materiału ferromagnetycznego. Gdy pole magnetyczne zostaje wytworzone, jądro wprawiane jest w ruch.
- Zaworek (membrana) - element poruszający się w odpowiedzi na ruch jądra.
W zależności od liczby dróg przepływu medium, rozróżnia się modele: 2-drogowe, 3-drogowe oraz wielodrogowe. Elektrozawory można także zróżnicować ze względu na zastosowany element sterujący przepływem medium (rdzeń zanurzony, ruchoma kotwica, membrana lub tłoczek) oraz położenie spoczynkowe:
- Zawory normalnie zamknięte (NZ) - bezprądowo zamknięte, blokują przepływ medium. Cewka otwiera się pod wpływem zasilania.
- Zawory normalnie otwarte (NO) - bezprądowo otwarte, przepuszczają medium.
Główny podział zaworów elektromagnetycznych obejmuje modele: bezpośredniego działania i z serwowspomaganiem (membranowe/pośredniego działania).
Zawory elektromagnetyczne bezpośredniego działania
Są wyposażone w uszczelnienie gniazda na rdzeniu magnetycznym. Otwarcie lub zamknięcie elektrozaworu powodowane jest przez zmianę położenia rdzenia. Takie modele są dedykowane dla małych wartości przepływu i cechują się krótkim czasem działania.
Elektrozawory pośredniego działania
Wykorzystują różnicę ciśnień do generowania siły otwierającej zawór i utrzymującej go w pozycji otwarcia. Cechują się szerokim zakresem ciśnień pracy. Działają dzięki wytworzeniu pola elektromagnetycznego, które zmienia położenie jądra i w ten sposób następuje zamknięcie lub otwarcie przepływu medium.
Kiedy prąd nie przepływa przez cewkę elektromagnetyczną, jądro się nie porusza i znajduje się w stanie normalnie zamkniętym (NZ). W momencie uruchomienia przepływu energii elektrycznej następuje wytworzenie pola elektromagnetycznego, a jądro (składające się z materiałów ferromagnetycznych) jest przez nie przyciągane. W efekcie jądro przesuwa się i odsłania otwór zaworu, przez który płynie medium. Po odłączeniu prądu pole elektromagnetyczne zanika, przez co jądro wraca do pozycji spoczynkowej, jednocześnie blokując otwór zaworu. W przypadku zaworów normalnie otwartych (NO) proces ten jest odwrócony.

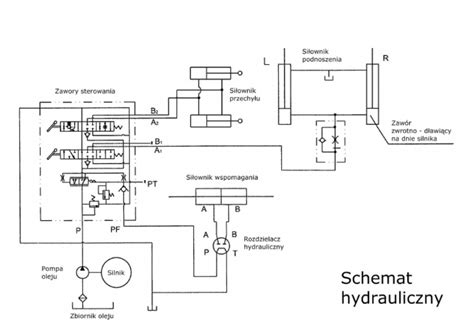

Zawór TVC w koparkach Komatsu: Struktura i zasada działania
W koparkach Komatsu zawór TVC jest sterowany poprzez równoważenie siły sprężyny po ciśnieniu tłoczenia oleju PP1 i PP2 pompy głównej oraz ciśnieniu wyjściowym PC2 zaworu TVC.
Gdy obciążenie pompy głównej jest niewielkie (gdy przełącznik przełączający jest włączony w stanie L), ze względu na niskie ciśnienie tłoczenia oleju PP1 i PP2 pompy głównej, szpula 2 jest popychana do dolnego końca przez sprężynę 1. W rezultacie ciśnienie tłoczenia PC pompy sterującej staje się takie samo jak ciśnienie wyjściowe pT2 zaworu TVC. W tym czasie ciśnienie wyjściowe pT2 zaworu TVC staje się maksymalne, a serwozawór zwiększa kąt nachylenia pompy nurnikowej, a przepływ jest również maksymalny.
Gdy obciążenie pompy głównej jest duże (gdy przełącznik przełączający jest włączony w stanie S), ze względu na wzrost ciśnienia wylotowego oleju pompy głównej PP1 i PP2, tłok jest wypychany na zewnątrz, a zawór suwakowy 2 porusza się w górę. Ponieważ olej w wyciętych otworach a i B na zaworze suwakowym jest dławiony, otwory otworów B i C (otwór wylotowy) stają się większe. Dlatego w tym czasie ciśnienie wyjściowe pT2 zaworu TVC maleje, a serwozawór zmniejsza kąt nachylenia pompy nurnikowej i przepływ.
Gdy przełącznik przełączający jest włączony w stanie L, zawór elektromagnetyczny 7 jest włączony, a wał 6 popycha tłok 5 w górę, aby poprawić efekt sprężyny 1.
Gdy obwód zaworu elektromagnetycznego na zaworze TVC ulegnie awarii, maszyna straci funkcję precyzyjnej regulacji i nie będzie miała funkcji automatycznej podczas pracy.
Poocca Hydraulic Valve
Elektroniczny system automatycznego zwalniania w Komatsu
Gdy dźwignia sterująca mechanizmu operacyjnego znajduje się w pozycji środkowej, system może automatycznie zmniejszyć prędkość obrotową silnika. Gdy mechanizm operacyjny zaczyna działać, to znaczy, gdy dźwignia sterująca jest pociągnięta do pozycji roboczej, prędkość obrotowa silnika może być automatycznie przyspieszana do prędkości pierwotnej pozycji roboczej przepustnicy bez przesuwania uchwytu przepustnicy.
Po włączeniu przełącznika automatycznego zwalniania, gdy mechanizm roboczy i korbowód mechanizmu jezdnego nie są przesunięte (w pozycji środkowej), sygnał jest wysyłany z mikrokomputera skrzynki sterowniczej, aby uruchomić zawór elektromagnetyczny. Wówczas cylinder hydrauliczny rozszerza się, a prędkość obrotowa silnika zostanie zmniejszona do 1150 obr./min po 4 sekundach. W tej chwili pozycja uchwytu przepustnicy pozostaje niezmieniona.
Czy pompę Common Rail trzeba ustawiać?
Nowoczesne układy Common Rail wyeliminowały konieczność klasycznego ustawiania pompy wtryskowej, znanego z wcześniejszych generacji silników Diesla. W tradycyjnych konstrukcjach pompa odpowiadała nie tylko za ciśnienie, ale również za moment wtrysku paliwa. Z tego powodu na pytanie, czy pompa wtryskowa musi być regulowana czasowo, odpowiedź brzmi: nie w klasycznym sensie. Pompa Common Rail nie wymaga ustawienia względem położenia wału korbowego czy rozrządu, ponieważ nie decyduje o czasie wtrysku. Elektroniczna kontrola układu sprawia, że parametry wtrysku są dynamicznie dostosowywane. Mimo to, w pewnych przypadkach konieczna może być kalibracja sterownika, aby zoptymalizować moment zapłonu.
Objawy nieprawidłowego kąta wtrysku
Nieprawidłowy moment wtrysku prowadzi do niekorzystnych efektów spalania. Typowe symptomy za wczesnego kąta wtrysku to twarda, metaliczna praca silnika, zwiększone spalanie, przegrzewanie się komory spalania oraz ryzyko uszkodzenia tłoków.
Objawy uszkodzonej pompy Common Rail i elektrozaworu
Kiedy rytm pracy układu Common Rail zostaje zaburzony, objawy stają się odczuwalne natychmiast. Do najczęstszych objawów awarii pompy Common Rail należą trudny rozruch, niestabilne obroty, utrata mocy i nierówna praca silnika. Często pojawia się też charakterystyczne „dławienie” przy przyspieszaniu, a kontrolka „check engine” sygnalizuje problem z ciśnieniem paliwa. Zaniedbanie tych objawów może prowadzić do kosztownej awarii całego układu.
Objawy uszkodzonego elektrozaworu
Uszkodzony elektrozawór z racji nieprawidłowej regulacji w układzie wtryskowym będzie wiązał się z większym niż zwykle zużyciem paliwa. Innym objawem takiej usterki będą niestandardowo większe obroty na biegu jałowym, a także spadek mocy. Awaria elektrozaworu może także skończyć się uruchomieniem przez sterownik trybu awaryjnego, w związku z czym ponowne odpalenie auta będzie niemożliwe. Uciążliwymi oznakami usterki może być też spalanie detonacyjne, jak i dziwne hałasy dochodzące spod maski.
Diagnostyka i naprawa
Aby przywrócić pełną sprawność jednostki, konieczna jest dokładna analiza parametrów pracy. Profesjonalny serwis wykorzystuje testery diagnostyczne, które monitorują wartości ciśnienia w listwie, reakcję zaworu SCV i pracę czujników. Test wydajności to klucz - pomiar ilości tłoczonego paliwa i porównanie wyników z danymi producenta. Po czym poznać, że pompa Common Rail jest do wymiany? Gdy silnik zaczyna głośniej pracować, zwiększa się dymienie, a ciśnienie paliwa nie osiąga wartości zadanych - to znak, że pompa przestała spełniać swoją rolę.
Aby sprawdzić stan elektrozaworu, niezbędny jest demontaż całej pompy wtryskowej. Wówczas możliwe jest zlokalizowanie ewentualnych nieszczelności oraz ocena stopnia zużycia uszczelniaczy i powierzchni, do której przylegają. W czasie oględzin możemy mieć do czynienia z uszkodzeniami typu mechanicznego, elektronicznego, bądź z obydwoma typami. Następnie oceniamy poziom zużycia wszelkich uszczelnień i jeśli jest taka potrzeba, należy je wymienić.
Naprawa elektrozaworu uzależniona jest od typu usterki, bowiem jeśli są to uszkodzenia mechaniczne - wymieniamy niesprawne części. Wymiana elektrozaworu jest konieczna w przypadku uszkodzeń elektrycznych obejmujących cewkę. Nie da się wymienić samej cewki, ponieważ jest ona nieodłączną częścią zaworu. Niewątpliwie naprawa pompy wtryskowej powinna być zrealizowana w serwisie zajmującym się podzespołami układu paliwowego. Dodatkowo warto zadbać o to, by był on sprawdzony, rzetelny i posiadał w swoich zasobach profesjonalny sprzęt pomiarowy.
W przypadku problemów z podłączeniem, na przykład w pompach DPA, gdzie cewka wyłączająca jest od góry, a na dole jest elektromagnetyczny zawór prędkości obrotowej / przestawiacz kąta wtrysku, należy pamiętać, że zawór sterowany jest zależnie od obrotów oraz temperatury silnika. Cewka COLDSTART, przestawia moment wtrysku, by ułatwić uruchomienie silnika. Steruje nim czujnik temperatury wkręcony w głowicę lub rozrząd, który ma stale podłączone +12V i poniżej 30 stopni jest zwarty. Warto posłużyć się funkcją uniwersalnego oscyloskopu do kontroli kąta wtrysku.
