Zawór trójdrożny: Budowa, Działanie i Zastosowanie w Instalacjach Grzewczych

Czy zastanawiałeś się kiedyś, jak działają zawory trójdrożne i dlaczego są tak istotne w instalacjach hydraulicznych? Jeśli tak, to trafiłeś we właściwe miejsce. Zawór trójdrożny to urządzenie używane w różnych systemach hydraulicznych, grzewczych i chłodniczych. Jego głównym zadaniem jest regulacja kierunku przepływu medium, takiego jak woda czy olej, pomiędzy trzema różnymi portami. Zawór trójdrożny jest często stosowany w instalacjach, w których konieczna jest kontrola temperatury lub ciśnienia.

Prawidłowo zaprojektowana i odpowiednio działająca instalacja grzewcza to istotny element w każdym domu. Aby optymalnie ogrzać budynek, powinna być ona dostosowana do parametrów budynku. Choć instalację grzewczą w budowanym domu wykonuje ekipa specjalistów z odpowiednimi uprawnieniami, z pewnością każdy Inwestor spotka się w trakcie realizacji swojego domu na etapie instalacji z pojęciem zaworu trójdrożnego.

Zawór trójdrożny (trójdrogowy) to kluczowy element instalacji grzewczych, klimatyzacyjnych oraz przemysłowych, pozwalający na kontrolę kierunku i temperatury przepływu czynnika roboczego. Jego główną funkcją jest mieszanie lub przełączanie przepływu medium w celu zapewnienia optymalnych warunków pracy urządzeń grzewczych i odbiorczych. W nowoczesnych budynkach zawory te są kluczowe dla automatyki grzewczej.

Zamontowanie w instalacji grzewczej zaworu trójdrożnego jest opłacalne i ekonomiczne. Urządzenie to pozwala zmniejszyć ilość zużywanego paliwa, przez co wzrastają końcowe wskaźniki sprawności całego układu. Zawór trójdrożny to zaawansowany element armatury instalacyjnej. Steruje przepływem cieczy w systemach grzewczych. Głównym zadaniem zaworu trójdrożnego jest precyzyjna kontrola temperatury zasilania. Dzięki temu ciepło jest dystrybuowane do poszczególnych obwodów grzewczych. Zastosowanie zaworu trójdrożnego w systemie grzewczym przynosi korzyści energetyczne, redukując zużycie paliwa.

Zawór trójdrożny (trójdrogowy) jest często spotykanym elementem w kotłowniach. Daje on możliwość regulacji temperatury czynnika roboczego, co niesie ze sobą wiele korzyści. Jednym mechanizmem jesteśmy w stanie zadbać zarówno o bezpieczeństwo, jak i o funkcjonalność systemu hydraulicznego, w który wyposażony jest budynek.

Zrozumienie mechanizmu pracy zaworu jest ważne dla użytkowników, umożliwia lepsze zrozumienie systemu grzewczego. Zawór trójdrożny to kluczowy element w nowoczesnych systemach grzewczych. Kontroluje przepływ ciepłego czynnika. Pracuje przy ciśnieniu PN16.

Budowa zaworu trójdrożnego

Zawór trójdrożny ma kształt litery T i wyglądem przypomina trójnik, ma bowiem trzy wloty/wyloty, które fachowcy określają mianem portów. Budowa zaworu trójdrogowego obejmuje korpus, zawieradło i trzpień. Zewnętrzny korpus wykonany jest zazwyczaj z mosiądzu lub żeliwa. Te materiały zapewniają odporność na korozję oraz wysoką trwałość w warunkach pracy z gorącą wodą. Precyzyjne wykonanie każdego elementu budowy zaworu trójdrożnego, zgodnie z normami ISO, gwarantuje niezawodną pracę nawet w intensywnych warunkach eksploatacji.

Zawór trójdrożny składa się z następujących elementów:

• Korpus zaworu: Wykonany z mosiądzu, stali nierdzewnej lub żeliwa, odporny na korozję i wysokie temperatury, z trzema gwintowanymi lub kołnierzowymi przyłączeniami.
• Komora mieszania / przelotu: Wewnętrzna przestrzeń, w której spotykają się dwa strumienie czynnika, umożliwia skuteczne mieszanie lub przełączanie.
• Element przełączający lub mieszający: Może mieć formę kulki, przegrody lub obrotowego mieszadełka, reguluje kierunek przepływu lub proporcje mieszania.
• Trzpień napędowy (wrzeciono): Łączy element mieszający z mechanizmem sterującym, może być obsługiwany ręcznie lub przez siłownik.
• Uszczelnienia i łożyska: Zapewniają szczelność i płynność obrotu, chronią przed przeciekami i przedłużają żywotność zaworu.
• Napęd sterujący (opcjonalnie): Siłownik elektryczny lub termostatyczny, pozwala na automatyczne sterowanie w zależności od temperatury lub programu czasowego.

Rozmieszczenie trzech przyłączy determinuje sposób przepływu czynnika. Pozwala to na mieszanie strumieni wody bądź rozdzielanie przepływu w zależności od potrzeb systemu grzewczego.

Zasada działania zaworu trójdrożnego

Zasada działania zaworu trójdrożnego polega na kontroli przepływu medium pomiędzy trzema portami. Wewnątrz zaworu znajduje się trzpień lub kula (element przełączający lub mieszający), które zmieniają ścieżkę przepływu medium. Gdy element ten jest w jednej pozycji, medium płynie przez pierwszy wylot; w innej pozycji przepływ jest kierowany do drugiego wylotu. Zmiana kierunku przepływu wody w zaworze trójdrożnym trwa tylko ułamek sekundy. Po otrzymaniu sygnału, element mieszający zmienia pozycję.

Urządzenie to steruje przepływem cieczy poprzez zmianę proporcji wody gorącej i chłodnej. Grzybek zaworu jest kluczowy w tym procesie. Porusza się wewnątrz obudowy, sterowany przez siłownik elektroniczny lub ręcznie.

Zawór mieszający

Zasada działania zaworu mieszającego opiera się na mieszaniu czynnika roboczego powracającego z instalacji (o niskiej temperaturze) z czynnikiem wychodzącym z kotła (o wysokiej temperaturze). Dzięki temu do instalacji (np. do ogrzewania podłogowego) trafia woda o dokładnie zadanej, niższej temperaturze. Ten typ zaworu chroni również kocioł przed tzw. korozją niskotemperaturową, która powstaje, gdy zbyt zimna woda wraca do gorącego kotła. Zaworem trójdrożnym można sterować ręcznie lub automatycznie. Drugi wariant jest wyposażony w termostat, który ustala proporcję mieszania, tak aby czynnik wypływający z zaworu do urządzenia miał zadaną temperaturę.

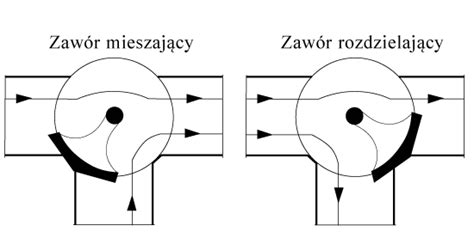

Schemat pracy zaworu mieszającego:

• Do zaworu doprowadzane są dwa strumienie wody: gorąca woda (np. z kotła) oraz zimna woda powrotna (np. z instalacji grzewczej).
• Oba strumienie trafiają do wewnętrznej komory zaworu, gdzie dochodzi do ich zmieszania w odpowiednich proporcjach.
• Zawór posiada element sterujący (mieszadełko lub przesłonę), który zmienia stopień otwarcia każdego z dopływów (gorącego i zimnego), umożliwiając regulację końcowej temperatury wypływającej wody.
• Z zaworu wypływa zmieszana woda o pożądanej temperaturze - najczęściej kierowana do instalacji grzewczej.

Przykład działania zaworu mieszającego: Wyobraźmy sobie instalację z kotłem na paliwo stałe i ogrzewaniem podłogowym. Woda wychodząca z kotła ma temperaturę ok. 70-80°C. Ogrzewanie podłogowe wymaga wody o temperaturze maksymalnie 40-50°C, aby nie przegrzewać posadzki. Zawór trójdrożny mieszający miesza oba strumienie w odpowiedniej proporcji (np. 80°C z kotła i 30°C z powrotu), sterowany ręcznie lub automatycznie, aby do rozdzielacza podłogówki trafiła woda o temperaturze ustawionej na 45°C.

Zawór przełączający (rozdzielający)

Zawory trójdrożne przełączeniowe tzw. rozdzielające nie mieszają wody, lecz zmieniają kierunek przepływu czynnika roboczego w instalacji centralnego ogrzewania. Taki zawór umożliwia skierowanie gorącej wody do jednego z dwóch obiegów, np. naprzemiennie na grzejniki w celu ogrzewania budynku lub do zasobnika w celu podgrzania wody użytkowej. Jest także używany, gdy w jednej instalacji pracują dwa źródła ciepła (np. dwa kotły), pozwalając wybrać, które urządzenie ma w danym momencie zasilać system.

Schemat pracy zaworu przełączeniowego (rozdzielającego):

• Do zaworu trafia jeden strumień medium (np. gorąca woda z kotła) przez wlot główny (najczęściej oznaczony jako AB).
• Medium może zostać skierowane do jednego z dwóch wylotów: wylot A (np. do grzejników) lub wylot B (np. do zasobnika ciepłej wody użytkowej).
• Wewnątrz zaworu znajduje się ruchoma przegroda / element przełączający, który blokuje jeden z wylotów, kierując cały przepływ do drugiego.

Zawór może być przełączany ręcznie (pokrętłem lub dźwignią) lub automatycznie siłownikiem elektrycznym (na sygnał z regulatora temperatury, termostatu lub sterownika systemowego).

Rodzaje i typy zaworów trójdrożnych

Na rynku dostępne są różne rodzaje zaworów trójdrożnych, zależnie od ich budowy i sposobu działania.

Podział ze względu na rodzaj zaworu:

• Zawór trójdrożny mieszalnikowy (mieszający): Ten typ zaworu zabezpiecza kocioł przed wpływem zbyt zimnej wody powracającej z instalacji. W procesie mieszania odpowiednich proporcji cieczy zasilającej i powracającej można ustawić żądaną temperaturę wody na wyjściu. Jest to szczególnie przydatne w układach z kotłami na paliwa stałe, chroniąc je przed korozją i zwiększając ich żywotność.
• Zawór trójdrożny przełączający (przełącznikowy): Dzięki niemu możliwe jest rozdzielenie przepływu na dwa różne obiegi - na przykład między ciepłą wodą użytkową (CWU) a ogrzewaniem podłogowym czy grzejnikowym. Wnętrze zaworu zawiera element, który kieruje czynnik (np. wodę) do wybranego wylotu, co pozwala na zasilanie naprzemiennie dwóch odbiorników w instalacji.

Podział ze względu na sposób sterowania:

• Ręczny: Najprostsze rozwiązanie, w którym użytkownik samodzielnie ustawia położenie zaworu.
• Elektryczny: Zawiera siłownik napędzany silnikiem elektrycznym, współpracujący ze sterownikiem kotła czy termostatami.
• Automatyczny (z siłownikiem): Choć zaworem trójdrożnym można sterować ręcznie, w praktyce coraz częściej stosuje się siłownik zaworu mieszającego. To niewielkie urządzenie montowane na zaworze, które reaguje na zmieniające się parametry temperatury, zapewniając automatyczną regulację przepływu gorącej lub chłodnej wody, utrzymując zadaną temperaturę w obiegu.
• Hydrauliczny i pneumatyczny - rzadziej stosowane w instalacjach domowych, częściej w specjalistycznych procesach przemysłowych.

Podział ze względu na rodzaj zawieradła:

• Obrotowy: Zawieradło obraca się o 90° lub 180°, umożliwiając przepływ przez wybrany otwór bądź mieszanie dwóch strumieni.
• Grzybkowy: Bazuje na ruchu liniowym (góra-dół) części zamykającej, co pozwala na płynne przełączanie i mieszanie mediów.

Zastosowanie zaworów trójdrożnych

Zawory trójdrożne znajdują szerokie zastosowanie w różnych gałęziach przemysłu oraz w instalacjach domowych. Ich uniwersalność pozwala na wykorzystanie ich tam, gdzie konieczna jest precyzyjna kontrola przepływu i temperatury medium.

Główne obszary zastosowań w ogrzewaniu:

• Kotłownie domowe: W instalacjach centralnego ogrzewania (zarówno grzejnikowego, jak i podłogowego). Zawór trójdrożny chroni kocioł przed niską temperaturą czynnika powracającego z instalacji, czyli na przykład chroni przed wychłodzoną wodą powracającą z instalacji. W przypadku kotłów na paliwo stałe, chroni je przed korozją i zwiększa ich żywotność.
• Ogrzewanie podłogowe: Często w podłogówce wystarczy temperatura około 30°C, podczas gdy kocioł może pracować przy 60°C lub wyższej wartości, aby zachować sprawność i zapobiec powstawaniu sadzy. Zawór trójdrożny pozwala precyzyjnie „zbić” temperaturę zasilania do odpowiedniego poziomu, dzięki czemu nie przegrzewamy podłogi i nie zmuszamy kotła do pracy w niekorzystnych warunkach.
• Instalacje grzejnikowe: W przypadku ogrzewania grzejnikowego kocioł również „lubi” wysoką temperaturę pracy (np. 70°C), jednak w pomieszczeniach mogłoby to być zbyt gorące. Zastosowanie zaworu trójdrożnego umożliwia obniżenie temperatury zasilania grzejników nawet do 20-35°C (lub innego, wybranego przedziału), przy zachowaniu optymalnej temperatury w samym kotle. Dzięki temu kocioł pracuje w optymalnych warunkach, a domownicy cieszą się odpowiednim komfortem cieplnym.

Zastosowania w wentylacji, rekuperacji i przemyśle:

• Instalacje HVAC (systemy wentylacji, klimatyzacji i rekuperacji): Zawory trójdrożne są pomocne przy sterowaniu przepływem powietrza między strumieniem świeżego powietrza a tym, które oddaje ciepło w wymiennikach rekuperatora. Dzięki temu możliwe jest odzyskanie energii cieplnej z powietrza wywiewanego i obniżenie kosztów eksploatacji.
• Procesy przemysłowe: W zakładach chemicznych, petrochemicznych, farmaceutycznych czy spożywczych zawory trójdrożne regulują przepływ różnych substancji. Ich uniwersalność pozwala na przełączanie między różnymi liniami produkcyjnymi, mieszanie składników czy utrzymywanie odpowiedniego ciśnienia.
• Wodociągi i kanalizacja: W sieciach wodociągowych zawory trójdrożne służą do zarządzania dystrybucją wody oraz regulacji ciśnienia w poszczególnych częściach systemu. W kanalizacji natomiast stosuje się je m.in. do równoważenia przepływu, co pomaga utrzymać stabilne warunki hydrauliczne.

Zawór trójdrożny jest kluczowy dla stabilności systemu grzewczego. Działa poprawnie w różnych warunkach pogodowych. Poprzez precyzyjne sterowanie przepływem, osiąga się optymalne parametry pracy. Głównym zadaniem zaworu jest mieszanie ciepłego nośnika z chłodniejszym powrotem. To zapewnia równomierny rozkład temperatury w instalacji.

Dobór zaworu trójdrożnego

Dobór odpowiedniego zaworu trójdrożnego zależy od czynników, które warto wziąć pod uwagę, aby zapewnić wydajność i bezawaryjność całego systemu hydraulicznego.

• Zgodność z wymaganiami producenta kotła: Przed zakupem zaworu warto sprawdzić, czy producent kotła nie narzuca obowiązkowego zastosowania konkretnego typu zaworu.
• Rodzaj instalacji - materiał i konstrukcja kotła: W instalacjach z kotłami żeliwnymi montaż zaworu trójdrożnego może nie być konieczny, ponieważ ten typ kotłów jest mniej podatny na korozję.
• Typ instalacji grzewczej - wysokotemperaturowa czy niskotemperaturowa: Zawór trójdrożny znajduje szerokie zastosowanie w instalacjach niskotemperaturowych, takich jak ogrzewanie podłogowe, gdzie powinien umożliwiać precyzyjne regulowanie temperatury.
• Materiał zaworu: Wybór materiału, z którego wykonany jest zawór trójdrożny, powinien być dostosowany do rodzaju instalacji. W układach otwartych najlepiej sprawdzają się zawory mosiężne, odporne na korozję i kamień kotłowy. W instalacjach zamkniętych można stosować zawory żeliwne, choć ich żywotność jest nieco krótsza.
• Średnica zaworu: Podstawowym kryterium przy doborze zaworu trójdrożnego jest jego średnica. W instalacjach z obiegiem wymuszonym, w których pracuje pompa, należy dobrać zawór o średnicy odpowiadającej średnicy przyłącza pompy (np. zawór 1″ do pompy 1-calowej).
• Automatyzacja pracy zaworu: Zawory trójdrożne mogą być sterowane ręcznie lub automatycznie. Automatyczne zawory trójdrożne, wyposażone w termostat i siłownik, dostosowują przepływ medium zgodnie z wymogami temperatury, zapewniając wyższą efektywność i bezpieczeństwo.

Wybór między zaworem mieszającym a rozdzielającym jest ważny dla efektywności systemu. Zawory trójdrożne są kluczowe w nowoczesnych systemach grzewczych. Są używane w różnych instalacjach, od prostych po zaawansowane. W nowoczesnych domach potrzebne są zawory bezpieczne i oszczędne. Urządzenia te działają niezawodnie, nawet w skomplikowanych układach.

Montaż zaworu trójdrożnego

Montaż zaworu trójdrożnego wymaga przestrzegania kilku podstawowych kroków, aby zapewnić jego prawidłowe działanie. Przede wszystkim należy wyłączyć system i odciąć dopływ medium przed rozpoczęciem pracy. Podłączenie zaworu odbywa się zgodnie z załączonym schematem instalacyjnym. Ważne jest, aby wszystkie połączenia były zgodne z wymaganiami systemu, co zapewni prawidłowe działanie zaworu.

Zawór trójdrożny można zamontować pionowo lub poziomo, w zależności od miejsca montażu. Należy pamiętać o tym, by został zamontowany w sposób umożliwiający w miarę łatwy dostęp do niego w celu konserwacji, serwisu czy obsługi.

Najczęstsze błędy montażowe:

• Zamontowanie zaworu w odwrotnym kierunku: Skutkuje nieprawidłowym przepływem medium, co może prowadzić do braku mieszania lub przełączania oraz awarii instalacji. Zawór należy montować zgodnie z oznaczeniami portów A, B i AB oraz dokumentacją producenta.
• Brak odpowiedniej izolacji termicznej: Powoduje straty ciepła i obniża efektywność energetyczną układu.
• Zbyt mały przekrój zaworu względem wydajności źródła ciepła: Może powodować dławienie przepływu, wzrost oporów hydraulicznych i hałas. Należy dobrać średnicę zaworu (DN) zgodnie z mocą źródła ciepła i wymaganym przepływem czynnika.
• Nieprawidłowe umiejscowienie zaworu: Montuj zawór na prostym, poziomym odcinku rurociągu, z dala od zakłócających elementów.
• Brak zaworu zwrotnego (przy zaworach przełączających): Może skutkować cofaniem się wody i niekontrolowanym przepływem między obiegami.
• Niewłaściwe ustawienie mieszadełka (w zaworach ręcznych): Prowadzi do niestabilnej temperatury medium wypływającego.
• Zbyt szybkie przełączanie zaworu (w wersji automatycznej): Może skutkować szarpnięciami hydraulicznymi i hałasem w instalacji.
• Zanieczyszczenia i osady w zaworze: Prowadzą do blokowania mechanizmu i utraty funkcji mieszania lub przełączania. Przed montażem przepłucz instalację, a także stosuj filtry siatkowe przed zaworem.

Gdzie powinien być zamontowany zawór trójdrożny? Zgodnie z zaleceniami fachowców, w obiegach grzewczych centralnego ogrzewania zawór trójdrogowy montuje się za pompą, ale w obiegu ciepłej wody użytkowej, należy zamontować go przed pompą. W przypadku kotłów na paliwo stałe, zawór mieszający montuje się na powrocie, aby chronić kocioł przed zbyt zimnym powrotem wody.

Jak ustawić zawór trójdrożny? Jedną z możliwości jest ręczne ustawienie zaworu zgodnie z własnymi preferencjami. Należy przy tym pamiętać, że optymalna temperatura powrotu wody do kotła grzewczego na paliwo stałe wynosi między 50°C a 60°C. Zawory trójdrogowe można także regulować przy pomocy siłowników, których zaletą jest automatyczne dostosowywanie przepływu wody o odpowiedniej temperaturze.

Porównanie zaworu trójdrożnego z czterodrożnym

W wielu systemach centralnego ogrzewania instaluje się zawory mieszające. Najczęściej są to zawory trójdrożne lub zawory czterodrożne. Co jest zatem lepsze: zawór trójdrożny czy czterodrożny?

Zawór czterodrożny podnosi temperaturę wody powracającej do kotła, co zapobiega jego korozji. Następnie, ta sama woda jest kierowana z powrotem do grzejników ogrzewających pomieszczenie. Zawór trójdrożny jest nieco prostszą konstrukcją, która znakomicie sprawdza się w sytuacji, w której nie trzeba obniżać temperatury wody zasilającej grzejniki, na przykład gdy na grzejnikach są zainstalowane zawory i termostatyczne głowice. Zawór trójdrożny mieszający stanowi ochronę kotła przed niską temperaturą czynnika powracającego z instalacji peryferyjnej. Jest to szczególnie istotne w instalacjach z kotłami na paliwo stałe.

Podsumowanie

Zawór trójdrożny jest nieocenionym elementem zarówno w domowych, jak i przemysłowych instalacjach, wszędzie tam, gdzie liczy się precyzja w kontroli temperatury oraz bezpieczeństwo pracy systemu. Dzięki możliwości mieszania lub przełączania strumieni płynów można:

• Uniknąć przegrzewania bądź niedogrzania pomieszczeń.
• Chronić kocioł przed korozją i osadem.
• Zoptymalizować zużycie paliwa.
• Zapewnić stabilną pracę instalacji.
• Dostosować temperaturę wody (lub innego medium) do bieżących potrzeb.

Zawór trójdrożny, choć często pomijany na etapie projektowania instalacji grzewczej przez inwestorów indywidualnych, odgrywa niezwykle istotną rolę w nowoczesnych systemach ogrzewania. Ten niewielki, lecz kluczowy element instalacji odpowiada za precyzyjne zarządzanie temperaturą wody obiegowej, bezpośrednio wpływając na efektywność, komfort cieplny oraz trwałość całego układu.
