Wprowadzenie: Czym jest zawór pierwszeństwa JCB 332/G4204?
Zawór Pierwszeństwa (oznaczenie 332/G4204) to oryginalna część JCB, zaprojektowana specjalnie dla koparko-ładowarek JCB 3CX i 4CX. Jego głównym zadaniem jest zapewnienie prawidłowego funkcjonowania maszyny zgodnie z fabrycznymi parametrami technicznymi producenta. Pełni kluczową rolę w układzie hydraulicznym, priorytetyzując przepływ oleju do najważniejszych funkcji maszyny.
Bezpieczeństwo użytkowania i montażu zaworu 332/G4204
Poniższe informacje dotyczą bezpiecznego użytkowania i montażu części nr 332/G4204, przeznaczonej do maszyn JCB, w tym koparko-ładowarek 3CX i 4CX. Należy ściśle przestrzegać zasad bezpieczeństwa, aby uniknąć wypadków i uszkodzeń.
Zagrożenia związane z ciśnieniem
Elementy układu hydraulicznego, takie jak zawory, rozdzielacze i hydroklapy, pracują pod wysokim ciśnieniem roboczym. Przed rozpoczęciem jakichkolwiek prac serwisowych konieczne jest wyłączenie silnika maszyny, zrzucenie ciśnienia w układzie poprzez kilkukrotne uruchomienie dźwigni sterujących oraz odczekanie na ostygnięcie oleju. Resztkowe ciśnienie w układzie może spowodować nagłe uwolnienie oleju podczas odkręcania złączy, co grozi poważnymi obrażeniami.
Prawidłowy montaż i podłączenie
Komponent nr 332/G4204 wymaga precyzyjnego montażu zgodnego z dokumentacją techniczną JCB. Nieprawidłowe podłączenie przewodów hydraulicznych do zaworu lub rozdzielacza może spowodować odwrócenie kierunku ruchu elementów roboczych maszyny (np. ramienia, łyżki), co stanowi bezpośrednie zagrożenie dla operatora i otoczenia.
Przed montażem dokładnie oczyść wszystkie przyłącza i powierzchnie uszczelniające. Zawsze stosuj nowe uszczelki i o-ringi, a złącza dokręcaj zgodnie z podanymi momentami. Po montażu przeprowadź test funkcjonalny przy niskim ciśnieniu, sprawdzając poprawność działania wszystkich funkcji hydraulicznych.
Znaczenie czystości układu hydraulicznego
Zanieczyszczenia w oleju hydraulicznym (takie jak cząstki metalu, piasek czy woda) są główną przyczyną awarii zaworów i rozdzielaczy. Przy każdej interwencji w układ hydrauliczny należy dbać o maksymalną czystość. Ważne jest zaślepianie otwartych końcówek przewodów i stosowanie oleju o wymaganej klasie czystości. Po wymianie komponentu warto również rozważyć wymianę filtra hydraulicznego.
🛠️Learn how to change the hydraulic oil filter on your excavator. #oilfilter
Diagnostyka i typowe objawy awarii zaworu pierwszeństwa
Nieprawidłowe działanie zaworu lub rozdzielacza może objawiać się na wiele sposobów, w tym: opóźnioną reakcją hydrauliki, spadkiem siły, niekontrolowanym ruchem elementów roboczych, a także nadmiernym nagrzewaniem się oleju.
W praktyce może to wyglądać tak, że po podniesieniu łyżki do góry i przechyleniu do siebie, nie ma możliwości jej opuszczenia lub odchylenia w normalnym trybie pracy - opuszczanie działa bardzo wolno przy delikatnym przesunięciu joysticka, a przy mocniejszym dopchnięciu dźwigni szarpie całym ładowaczem i słychać, jak olej się przelewa w środku.
W jednym z przypadków, po wybuchu siłownika (przypuszczalnie przez zablokowany powrót oleju), problem nadal występował po jego wymianie. Dodatkowo pojawiły się wycieki praktycznie na wszystkich przewodach oraz siłownikach, mimo że wcześniej układ był suchy. Podczas diagnostyki okazało się, że w środku zaworu pierwszeństwa znajdowało się sporo zanieczyszczeń oraz popękane o-ringi. Po ich wymianie maszyna odzyskała pełną sprawność.

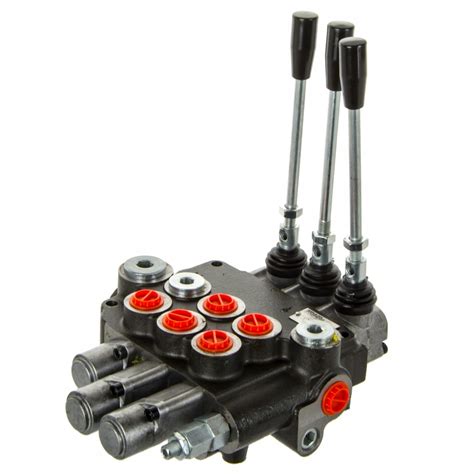

Inny przykład to sytuacja, w której po wymianie o-ringów w rozdzielaczu, gdzie osadzony jest zawór pierwszeństwa, ustąpiły wycieki, jednak powróciła jedynie funkcja łyżki, a wspomaganie układu kierowniczego nadal nie działało. Podejrzewano, że zawór pierwszeństwa mógł zacinać się lub być uszkodzony. Nawet zamiana go z innym, podobnym zaworem na rozdzielaczu, nie przywróciła wspomagania, co wskazuje na złożoność problemu i potrzebę dokładniejszej diagnostyki.
Przy rozdzielaczu i przy samej pompie znajdują się złącza do podłączania manometru i śruby do regulacji ciśnienia. Ważne jest, aby nie kręcić tymi śrubami samodzielnie ani nie dopuszczać do nich osób niekompetentnych, ponieważ niewłaściwa regulacja może pogorszyć sytuację lub doprowadzić do poważniejszych awarii.
Zasada działania zaworu priorytetowego
Zawór priorytetowy w maszynach hydraulicznych, takich jak koparko-ładowarki JCB, ma za zadanie zapewnić stałe zasilanie kluczowych układów, na przykład układu kierowniczego, co jest niezbędne dla jego prawidłowego działania. Oznacza to, że niezależnie od obciążenia innych funkcji hydraulicznych, układ kierowniczy zawsze otrzymuje odpowiednią ilość oleju, co gwarantuje kontrolę nad maszyną.
W układach hydraulicznych często występują komponenty takie jak orbitrol (w przypadku układów kierowniczych) oraz zawór LS (Load Sensing) przy rozdzielaczu. Te elementy współpracują z zaworem priorytetowym, aby optymalizować przepływ oleju i ciśnienie w zależności od zapotrzebowania.
Użytkownicy zauważają, że problemy z przerywaniem działania hydrauliki mogą wynikać z niewłaściwego podłączenia zasilania oleju, co prowadzi do niejednolitego strumienia. Wskazówki dotyczące diagnostyki obejmują sprawdzenie ciśnienia w układzie oraz unikanie podłączania zasilania z powrotu układu hydraulicznego, aby zapewnić stabilną pracę.
