Układ hydrauliczny stanowi serce każdej minikoparki, przekształcając energię mechaniczną w precyzyjne i mocne ruchy robocze. Aby ta energia była użyteczna i bezpieczna, niezbędny jest jeden niepozorny, lecz kluczowy element: zawór przelewowy (nazywany również zaworem przeciążeniowym lub bezpieczeństwa). Jego zadaniem jest kontrolowanie ciśnienia i ochrona instalacji przed awarią spowodowaną nadmiernym wzrostem obciążenia.
Podstawowa zasada działania zaworu przelewowego

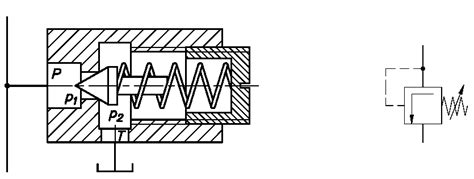

Zasada działania zaworu przelewowego opiera się na równowadze sił między ciśnieniem oleju a napięciem sprężyny. W standardowych warunkach pracy, gdy ciśnienie płynu w układzie jest niższe niż wartość ustawiona na zaworze, sprężyna utrzymuje tłoczek lub grzybek w pozycji zamkniętej. Pozwala to medium przepływać wewnątrz układu bez niekontrolowanych strat.
W momencie, gdy ciśnienie w układzie przekroczy ustawiony poziom, siła działająca na tłoczek od strony płynu przewyższa siłę sprężyny. Tłoczek zostaje wypchnięty, otwierając drogę, która umożliwia przepływ nadmiaru oleju z powrotem do zbiornika. Po ustabilizowaniu ciśnienia (spadku poniżej wartości granicznej), zawór automatycznie się zamyka, przywracając normalny cykl pracy.
Główne funkcje zaworów bezpieczeństwa w koparkach
W zaawansowanych maszynach budowlanych zawory te pełnią cztery kluczowe role:
- Utrzymanie stałego ciśnienia: W układach z pompami o stałej wydajności przelewają nadmiar oleju do zbiornika.
- Ochrona bezpieczeństwa: W układach ze zmienną pompą otwierają się tylko wtedy, gdy ciśnienie przekroczy dopuszczalną wartość.
- Ochrona elementów konstrukcyjnych: Jako zawory przeciążeniowe chronią siłowniki (np. cylindry wysięgnika lub łyżki) przed skutkami nagłych sił zewnętrznych.
- Buforowanie: Działają jako zawory ograniczające ciśnienie dla mechanizmu obrotu maszyny.
Rodzaje zaworów przelewowych
W hydraulice siłowej stosuje się konstrukcje dopasowane do specyfiki danego obwodu:
- Zawory bezpośredniego działania: Najprostszy typ, gdzie ciśnienie cieczy działa bezpośrednio na element zamykający. Charakteryzują się szybką reakcją, ale stosuje się je głównie w układach o mniejszym przepływie.
- Zawory sterowane pośrednio (pilotowe): Główny zawór otwierany jest przez mniejszy zawór pilotowy. Rozwiązanie to pozwala utrzymać stabilne ciśnienie nawet przy dużych przepływach.
- Zawory sterowane elektrycznie: Najbardziej zaawansowana grupa, gdzie otwarcie kontrolowane jest sygnałem (np. z PLC), co pozwala na dynamiczną zmianę parametrów w zależności od cyklu roboczego.
Konserwacja i regulacja zaworów
Prawidłowa praca zaworu przelewowego jest krytyczna dla żywotności minikoparki. Regularna kontrola podzespołów, takich jak przewody hydrauliczne i zawory sterujące, może zapobiec nieoczekiwanym awariom. Jeśli maszyna pracuje zbyt wolno lub występują problemy z ciśnieniem, należy sprawdzić ustawienia zaworów zgodnie z dokumentacją techniczną maszyny.
Ważne wskazówki dotyczące regulacji:
- Regulacja musi być przeprowadzana z zachowaniem najwyższych standardów bezpieczeństwa.
- Należy zachować precyzję - w wielu zaworach pełny obrót śruby regulacyjnej może zmienić ustawienia o kilkadziesiąt barów.
- Zawsze odnoś się do instrukcji serwisowej dla konkretnego modelu (np. Takeuchi, Kubota czy Yanmar mają odmienne rozwiązania konstrukcyjne dotyczące zaworów w rozdzielaczach).
Chińska minikoparka – jak ustawić ciśnienie hydrauliczne
Pamiętaj, że zawór przelewowy nie jest opcjonalnym dodatkiem, lecz elementem krytycznym dla bezpieczeństwa całego systemu. Regularne monitorowanie poziomu płynu hydraulicznego oraz czystość układu to podstawowe działania, które zapewnią niezawodność części Twojej minikoparki.
