W układach hydrauliki siłowej maszyn budowlanych, takich jak minikoparki, kluczową rolę odgrywają elementy sterujące ciśnieniem oraz przepływem medium. Jednym z najważniejszych komponentów zabezpieczających jest zawór upustowy (nazywany również nadmiarowym, bocznikowym lub przelewowym).
Zasada działania zaworu upustowego
Zawór upustowy jest regulatorem bezpośredniego działania. Jego podstawowym zadaniem jest kontrolowane odprowadzenie nadmiaru medium z układu w momencie, gdy ciśnienie przekroczy zadaną wartość nastawy. Działanie zaworu realizowane jest przez nacisk czynnika roboczego na element zamykający (tłoczek lub grzybek), który jest dociskany przez sprężynę.
- Stan spoczynku: Zawór pozostaje zamknięty, dopóki ciśnienie w układzie nie przekroczy siły nacisku sprężyny.
- Stan otwarcia: Gdy ciśnienie przewyższy siłę sprężyny, zawór zaczyna się otwierać, umożliwiając upływ nadmiaru cieczy.
- Charakterystyka otwierania: Otwarcie jest zazwyczaj proporcjonalne - niewielkie przekroczenie progu powoduje lekkie uchylenie, natomiast większe nadciśnienie skutkuje szerszym otwarciem i większym przepływem.
Budowa i rodzaje zaworów w hydraulice maszyn

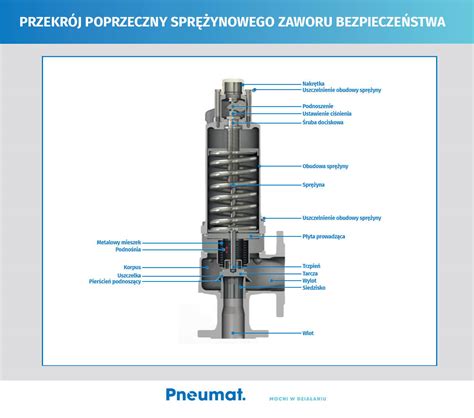

Budowa zaworu hydraulicznego opiera się na precyzyjnych elementach mechanicznych. Kluczowym komponentem jest sprężyna, która odpowiada za regulację progu zadziałania. W bardziej zaawansowanych układach stosuje się konstrukcje membranowe, które poprawiają czułość i szczelność zaworu.
| Typ zaworu | Charakterystyka | Zastosowanie |
|---|---|---|
| Sprężynowy | Prosty, niezawodny, mechaniczny | Ochrona linii hydraulicznych |
| Pilotowy | Sterowany pomocniczym zaworem | Duże przepływy, wysoka precyzja |
| Membranowy | Wysoka czułość i szczelność | Układy wymagające stabilności |
Zawór upustowy w układzie jezdnym minikoparki
W zaawansowanych układach, takich jak kroczący silnik hydrauliczny minikoparki, zawór upustowy wraz z zaworem równoważącym pełni funkcje ochronne. Gdy koparka przestaje jechać lub zjeżdża ze wzniesienia, silnik może kontynuować obrót pod wpływem siły bezwładności lub ciężaru maszyny. W takiej sytuacji zawór bezpieczeństwa otwiera się, aby uwolnić ciśnienie i zapobiec uszkodzeniu rurociągów oraz komponentów układu.
Funkcje w układzie:
- Ochrona przed przeciążeniem: Zapobiega uszkodzeniom komponentów systemu przez nagłe skoki ciśnienia.
- Stabilizacja pracy: Utrzymuje stałe parametry ciśnienia w przewodach doprowadzających.
- Odciążenie pompy: W połączeniu z rozdzielaczami pozwala na bezpieczne kierowanie strumienia oleju.
Silnik obrotu hydraulicznego koparki działa poprzez pobieranie oleju hydraulicznego z #xcmg #volvo #hitachi
Dlaczego stosowanie zaworów jest niezbędne?
Stosowanie zaworów upustowych jest kluczowe dla zwiększenia trwałości i niezawodności maszyny. Nadmierne ciśnienie w systemie może prowadzić do kosztownych napraw i przestojów. Dzięki możliwości regulacji nastawy ciśnienia za pomocą śruby dociskającej sprężynę, operatorzy i serwisy mogą dostosować urządzenie do specyficznych wymagań danej instalacji. Warto pamiętać, że w maszynach budowlanych poprawny dobór i serwis hydrauliki siłowej powinien być powierzany wyspecjalizowanym jednostkom, dysponującym niezbędną wiedzą techniczną.
