Zawory Zwrotne i Regulacja Ciśnienia w Systemach Hydraulicznych Komatsu: Zasada Działania i Zastosowanie

W dzisiejszych systemach hydraulicznych, pneumatycznych i wodnych, precyzyjna kontrola przepływu medium jest kluczowa dla bezpieczeństwa, wydajności i niezawodności. Jednym z podstawowych, a jednocześnie niezwykle ważnych elementów odpowiadających za to, są zawory zwrotne. Pełnią one funkcję strażnika kierunku przepływu, chroniąc całe układy przed awariami i niekontrolowanymi zjawiskami. W złożonych maszynach, takich jak koparki Komatsu, ich rola staje się jeszcze bardziej krytyczna, szczególnie w kontekście utrzymania optymalnego ciśnienia roboczego.

Czym są zawory zwrotne? Definicja i podstawowe zastosowania

Zawór zwrotny (znany również jako zawór jednokierunkowy lub zawór powrotny) to element armatury zabezpieczającej, który umożliwia przepływ medium (cieczy lub gazu) tylko w jednym, ściśle określonym kierunku, automatycznie blokując przepływ w kierunku przeciwnym. Bez tego niepozornego komponentu wiele instalacji nie mogłoby prawidłowo pracować i spełniać swoich funkcji.

Zawory zwrotne mają bardzo wszechstronne zastosowanie. Na co dzień spotyka się je w przeróżnych instalacjach, a mianowicie w:

• instalacji wodnej (np. w domowych instalacjach hydraulicznych, systemach wodociągowych i kanalizacyjnych),
• instalacji centralnego ogrzewania (CO),
• instalacji sprężonego powietrza (np. w kompresorach i układach pneumatycznych),
• systemach gazowych,
• instalacjach wentylacyjnych,
• zaawansowanych układach przemysłowych z cieczami, parą lub gazami.

Ich główna zasada działania opiera się na zapobieganiu zjawisku cofania się medium, co jest kluczowe dla ochrony instalacji lub urządzeń przed zanieczyszczeniami, uszkodzeniami oraz niekontrolowanym mieszaniem się różnych mediów w jednym systemie.

Zasada działania zaworu zwrotnego

Zasada działania zaworu zwrotnego jest stosunkowo prosta i opiera się głównie na różnicy ciśnień po obu stronach części zamykającej przepływ. Omawiane zawory zwrotne są samoczynne i nie trzeba ich podłączać do systemu sterującego.

Mechanizm wygląda następująco:

• Gdy ciśnienie po stronie wejściowej zaworu jest wyższe niż po stronie wyjściowej, siła ta przesuwa element zamykający (np. klapkę, kulę, tłok, grzybek lub membranę) z jego siedziska, umożliwiając swobodny transport medium.
• Kiedy ciśnienie się wyrówna lub ciśnienie po stronie wyjściowej stanie się wyższe, element zamykający wraca na swoje miejsce, szczelnie zamykając przepływ i zapobiegając cofaniu się medium.

W idealnym modelu proces zamykania i otwierania powinien odbywać się natychmiastowo. Mechanizm sprężynowy często wspomaga działanie elementu zamykającego, zapewniając jego szybki powrót do pozycji zamkniętej, gdy tylko przepływ zostaje zahamowany lub zmienia kierunek. To rozwiązanie jest kluczowe w aplikacjach, gdzie szybka reakcja zaworu jest niezbędna do ochrony systemu.

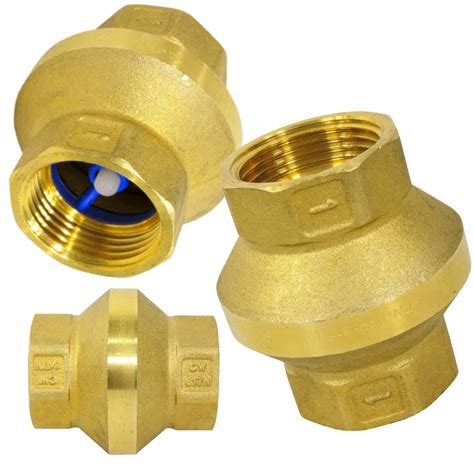

Budowa i komponenty zaworów zwrotnych

Budowa zaworu zwrotnego może się różnić w zależności od jego przeznaczenia, jednak wszystkie modele opierają się na kilku kluczowych częściach. W skład zaworu wchodzą:

• Korpus: zewnętrzna obudowa, która zawiera wszystkie pozostałe elementy.
• Element zamykający: może przybierać różne formy, takie jak klapka, tłok, kulka, grzybek lub płytka (membrana). Ten ruchomy element jest umieszczony tak, aby swobodnie przepuszczał medium w pożądanym kierunku, a blokował przepływ, jeśli ciśnienie medium zmienia się i zaczyna płynąć w kierunku przeciwnym.
• Mechanizm wspomagający (opcjonalnie): często sprężyna, która dociska element zamykający, zapewniając jego szybki powrót do pozycji zamkniętej. W niektórych zaworach rolę mechanizmu wspomagającego pełni siła grawitacji.

Materiały używane do produkcji zaworów są dobierane w zależności od rodzaju medium oraz warunków pracy. Może to być metal (np. stal nierdzewna, mosiądz, żeliwo), tworzywa sztuczne (np. PVC, PP) czy materiały ceramiczne. Wszystkie materiały muszą spełniać odpowiednie normy, aby zapewnić trwałość i niezawodność zaworu w różnych środowiskach pracy. Średnice nominalne DN zaworów zwrotnych, które mieszczą się w standardach produkcyjnych, obejmują wartości od ø 5 do ø 100 mm, z możliwością produkcji niestandardowych średnic.

Rodzaje zaworów zwrotnych

Istnieje wiele rodzajów zaworów zwrotnych, różniących się budową i przeznaczeniem, dostosowanych do specyficznych wymagań szeregu systemów.

Klasyfikacja ze względu na czynnik zamykający:

• Zawory zwrotne z obciążeniem: Do zamknięcia dochodzi na skutek elementu mechanicznego, np. sprężyny bądź siły grawitacji. Ten typ zaworów działa szybciej i otworzyć się może, dopiero kiedy różnica ciśnień jest na tyle duża, by pokonać siłę ciążenia lub opór sprężyny.
• Zawory zwrotne bez obciążenia: Zamykają się tylko pod wpływem przepływu i różnicy ciśnień, a więc wolniej niż zawory z obciążeniem. W nich proces zamykania zaczyna się dopiero po upływie pewnego czasu od ustania przepływu.

Klasyfikacja ze względu na elementy zamykające:

• Zawór zwrotny sprężynowy: Element zamykający jest dociskany dobrze dobraną sprężyną, a przepływ jest możliwy, gdy różnica ciśnień wytworzy siłę, która pokona ten docisk. Mogą pracować poziomo lub pionowo.
• Zawór zwrotny grawitacyjny (klapowy): Wzrost ciśnienia na wejściu powoduje podniesienie się klapki (lub kapturka na dźwigni) i umożliwia przepływ. Obniżenie ciśnienia skutkuje opadnięciem klapki pod wpływem ciężaru i odcięciem możliwości powrotu czynnika.
• Zawór zwrotny grzybkowy: Element zamykający przypomina grzybek z gumową uszczelką lub grzybek mosiężny zamontowany na ruchomym trzpieniu. Jest to najpopularniejszy typ zaworu zwrotnego w domowych instalacjach hydraulicznych.
• Zawór zwrotny kulowy: Element zamykający ma formę kuli, która jest przesuwana przez przepływ medium w przeciwną stronę, blokując otwór. Nadaje się do pracy z agresywnymi mediami (np. ropopochodnymi) oraz zanieczyszczonymi, np. ściekami.
• Zawór zwrotny membranowy (płytkowy): Elementem zamykającym jest płytka, zwana też membraną, która unosi się bądź opada na gniazdo zaworu pod wpływem zmian ciśnienia.
• Zawór zwrotny dwuklapowy: Posiada dwie klapy, które otwierają się pod wpływem przepływu medium i zamykają pod wpływem ciśnienia zwrotnego. Jest bardziej kompaktowy niż tradycyjne zawory klapowe kołnierzowe.
• Zawory zwrotne z przyłączami wtykowymi: Stosowane głównie w instalacjach sprężonego powietrza, które wymagają częstego demontażu przewodów pneumatycznych (np. podczas serwisowania).

Funkcje i znaczenie zaworów zwrotnych

Zawory zwrotne to kluczowe elementy w wielu systemach hydraulicznych i pneumatycznych, zapewniające bezpieczeństwo i efektywność pracy. Ich główne funkcje to:

• Sterowanie kierunkami przepływu: Umożliwiają przepływ medium tylko w jednym kierunku, blokując go w przeciwnym.
• Zabezpieczanie instalacji przed awariami: Chronią cały układ przed uszkodzeniami spowodowanymi cofającym się medium, np. przed uderzeniem hydraulicznym.
• Zapobieganie uszkodzeniom mechanicznym: Chronią pompy, zbiorniki, wymienniki ciepła oraz inne elementy systemu przed niepożądanymi siłami wynikającymi z odwrotnego przepływu.
• Zwiększanie bezpieczeństwa pracy: Chronią osoby nadzorujące pracę instalacji przed zagrożeniami związanymi z niekontrolowanym przepływem.
• Ograniczanie ryzyka występowania przecieków: Zapewniają bezprzeciekowe zamykanie przepływu.
• Wydłużanie żywotności układu: Dzięki stabilizacji przepływu i ochronie komponentów przyczyniają się do dłuższej, bezawaryjnej pracy całego systemu.
• Bezobsługowa praca: Działają automatycznie, bez potrzeby zasilania zewnętrznego lub podłączania do systemu sterującego.

Obszary zastosowania zaworów zwrotnych

Właściwe dobranie i poznanie zasad funkcjonowania zaworów zwrotnych to podstawa sukcesu w wielu branżach. Stosuje się je w:

• Systemach pompowych: Kluczowe dla ochrony pomp przed uderzeniem hydraulicznym i zapewnienia ich prawidłowej pracy.
• Sieciach wodociągowych i kanalizacyjnych: Zapobiegają cofaniu się wody, co jest ważne dla higieny i bezpieczeństwa.
• Instalacjach przemysłowych: W przemyśle chemicznym, petrochemicznym, spożywczym i farmaceutycznym kontrolują przepływ różnych mediów, zapewniając bezpieczne i higieniczne działanie.
• Systemach sprężonego powietrza i gazów technicznych: Zapobiegają cofaniu się sprężonego powietrza z butli do kompresora, co jest podstawą bezpieczeństwa urządzeń.
• Systemach centralnego ogrzewania i chłodzenia: Zapewniają prawidłowy kierunek przepływu czynnika grzewczego/chłodniczego, chroniąc kocioł i cały system przed uszkodzeniami.
• Instalacjach wentylacyjnych: Dla zapewnienia jednokierunkowego przepływu powietrza.

Warto również zwrócić uwagę na zastosowanie zaworów zwrotnych podczas łączenia rur o różnych ciśnieniach, np. gdy kondensat o wysokim ciśnieniu jest odprowadzany do kolektora z przechłodzonym kondensatem o niskim ciśnieniu. Zapobiega to lokalnym uderzeniom wodnym, które mogą powstać, gdy para wtórna nagle się skondensuje.

Zawór LS w koparkach Komatsu PC200-6 - Zasada Działania i Diagnostyka

W złożonych systemach maszyn roboczych, takich jak koparki Komatsu, regulacja ciśnienia i przepływu jest niezwykle precyzyjna i realizowana przez zaawansowane układy zaworów. Choć tematem artykułu jest ogólny zawór zwrotny ciśnienia minimalnego, warto przyjrzeć się szczegółowo, jak kluczowe zawory, takie jak zawór LS (Load Sensing), wpływają na utrzymanie optymalnych warunków pracy i zapobiegają spadkom ciśnienia, które mogłyby uniemożliwić prawidłowe działanie maszyny, pełniąc w szerszym kontekście funkcje związane z utrzymaniem odpowiedniego, "minimalnego" ciśnienia roboczego dla danego obciążenia.

Specyfika układu hydraulicznego Komatsu PC200-6

Koparka hydrauliczna Komatsu PC200-6 wykorzystuje dwupompowy, zmienny układ hydrauliczny z dwoma obwodami. Jedna pompa dostarcza olej do lewego skoku, wysięgnika i łyżki, a druga pompa zasila prawy skok, obrót i ramię. Zespół pompy głównej (pompa podwójna) składa się z pompy głównej, zaworu PC (Pressure Compensator) i zaworu LS. Dwie pompy łączą się przez kolektor i wchodzą do głównego zaworu sterującego, umożliwiając łączenie niektórych działających urządzeń. W tym układzie hydraulicznym zastosowano zamknięty centralny system wykrywania obciążenia CLS9.

Analiza zasady sterowania wydatkiem pompy głównej

W systemie Komatsu zawór LS jest kluczowym elementem, który wykrywa obciążenie i kontroluje przepływ. Jego działanie opiera się na ciśnieniu pompy głównej (p) oraz ciśnieniu wyjściowym zaworu roboczego (p% Pis), które jest określane przez otwarcie tego zaworu. Różnica ciśnień △ pis = pr - Pis steruje wydatkiem pompy głównej, a △ pis jest nazywana różnicą ciśnień zaworu LS.

Zależność między różnicą ciśnień △ pis na zaworze LS a wydatkiem Q pompy głównej jest następująca:

• Gdy △ pis jest niższa niż ciśnienie nastawione na zaworze LS (standardowo 2,2 MPa), kąt wychylenia mechanizmu zmiennej pompy głównej zmienia się w kierunku zwiększania przepływu.
• Gdy △ pis jest większa niż ciśnienie nastawione, kąt wychylenia mechanizmu zmiennej pompy głównej zmienia się w kierunku zmniejszania przepływu.

Wielkość △ pis jest zależna od skoku suwaka roboczego.

Proces pracy pompy głównej w systemie CLS9:

1. W położeniu neutralnym: Końcówka zaworu LS A oddziałuje na ciśnienie pompy głównej, a końcówka ppB to ciśnienie wylotowe zaworu roboczego (czyli ciśnienie pus LS), które jest takie samo jak rura spustowa. Różnica ciśnień zaworu LS staje się większa, a zawór LS przesuwa się w prawo, tak że duża wnęka serwotłoka komunikuje się z kanałem olejowym pompy głównej. Kąt wychylenia mechanizmu zmiennego przesuwa się w kierunku minimalnego przepływu pompy głównej, który zmniejsza się.
2. Zwiększanie otwarcia zaworu roboczego: Różnica ciśnień zaworu LS zmniejsza się. Ciśnienie LS i siła sprężyny tworzą połączoną siłę, która przesuwa suwak zaworu LS w lewo. Duża wnęka serwotłoka jest połączona ze spustem i powrotem oleju. Serwotłok jest popychany w prawo, a kąt wychylenia mechanizmu zmiennego przesuwa się w kierunku zwiększenia natężenia przepływu.
3. Zmniejszanie otwarcia zaworu roboczego: Ciśnienie tłoka maleje, pms wzrasta, a zawór LS przesuwa się w prawo. Kiedy △ pis wzrośnie do 2,2 MPa, zawór suwakowy LS znajduje się w położeniu środkowym. Ciśnienie w dużej wnęce serwotłoka jest dławione przez zawór LS do połowy ciśnienia pompy głównej, a serwotłok zatrzymuje się w tym położeniu, utrzymując kąt wychylenia mechanizmu zmiennego bez zmian.
4. Dalszy wzrost △ pis: Jeśli △ pis dalej rośnie i jest większe niż 2,2 MPa (łączna siła pisaka i sprężyny jest mniejsza niż ciśnienie pompy głównej pp), zawór LS przesuwa się w prawo, aby zwiększyć ciśnienie wejściowe wgłębienia tłoka siłownika i popchnąć serwotłok w prawo. Kąt wychylenia mechanizmu zmiennego przesuwa się w kierunku, w którym przepływ maleje.

Diagnostyka i rozwiązywanie problemów - studium przypadku

Zwykle lepkość oleju hydraulicznego spada do około jednej szóstej za każdym razem, gdy temperatura oleju hydraulicznego wzrośnie o 10°C. Wraz ze stopniowym spadkiem lepkości zwiększa się nieszczelność wewnętrzna układu hydraulicznego. W koparce Komatsu PC200-6 problem objawiał się normalnym działaniem na zimno, a stopniowym zwalnianiem wraz ze wzrostem temperatury oleju, prowadząc do słabej i powolnej pracy całej maszyny po rozgrzaniu. Wstępna ocena wskazywała, że przeciek wewnętrzny przekracza dopuszczalną wartość z powodu zużycia niektórych części układu lub zatkania rdzenia zaworu, co powoduje spadek ciśnienia w układzie po rozgrzaniu.

Przeprowadzono następujące kroki diagnostyczne i naprawcze:

1. Pomiary ciśnienia:
   • Na zimno: ciśnienie pompy głównej 33 MPa, ciśnienie sterujące 4 MPa - normalka.
   • Po rozgrzaniu (ok. 70°C): ciśnienie pompy głównej spada do 23 MPa, ciśnienie sterujące pozostaje 4 MPa. Stwierdzono, że ciśnienie sterujące jest normalne, ale ciśnienie głównej pompy jest nieprawidłowe.
   • Potencjalna przyczyna: zużycie stożkowej szpuli reduktora ciśnienia mogłoby spowodować niskie ciśnienie wyjściowe zaworu redukcyjnego, wpływając na ruch suwaka głównego zaworu sterującego i zmniejszając przepływ do urządzenia roboczego.
2. Kontrola zaworów nadmiarowych: Sprawdzono główny zawór nadmiarowy oraz cewkę zaworu odciążającego. Nie stwierdzono wyraźnego zużycia.
3. Ocena pompy hydraulicznej: Pompa hydrauliczna była niedawno remontowana, z wymienionymi na nowe blokiem cylindrów, tłokiem, płytą dystrybucji oleju i tarczą wahliwą. Stwierdzono, że pompa hydrauliczna nie powinna stanowić problemu.
4. Test siłownika hydraulicznego: Osiadanie siłownika hydraulicznego urządzenia roboczego po rozgrzaniu mieściło się w normalnym zakresie, co wskazywało, że główny zawór sterujący działał prawidłowo.
5. Szczegółowe pomiary ciśnienia w układzie LS:
   • Na zimno (przy przepełnianiu drążka): Ciśnienie na wyjściu pompy głównej (pp) było prawie dwukrotnie wyższe niż ciśnienie wnęki tłoka serwa (pex). Ciśnienie pętli LS (pu) było prawie takie samo jak ciśnienie pp, co wskazywało na normalne sterowanie przepływem (zawór LS, zawór PC, zawór elektromagnetyczny PC-EPC działały prawidłowo).
   • Wraz ze wzrostem temperatury: Różnica ciśnień między pp i pR stopniowo malała, a między pp i pR stopniowo rosła. Gdy temperatura oleju hydraulicznego wzrosła do około 70°C, ciśnienie pp spadło do 23 MPa. Różnica ciśnień między pp i pex była prawie zerowa, a różnica ciśnień między pp a pis jeszcze większa. Stwierdzono, że ciśnienie pex w dużej wnęce serwotłoka było zbyt wysokie, a ciśnienie ropy (LS) było niskie.

Podsumowując, gdy drążek się przepełniał, ciśnienie w dużej wnęce serwotłoka było takie samo jak ciśnienie pompy głównej. Różnica ciśnień △ pis między ciśnieniem wyjściowym pompy głównej pp (działającym na lewy koniec zaworu LS) a tłoczyskiem (działającym na prawy koniec zaworu LS) była większa niż ustawione ciśnienie zaworu LS (2,2 MPa). To powodowało przesunięcie zaworu LS w prawo, łącząc duży kanał olejowy wgłębienia serwotłoka z wylotowym kanałem olejowym pompy głównej, co z kolei powodowało, że ciśnienie w dużej wnęce serwotłoka było takie samo, jak ciśnienie pompy głównej. Ze względu na różnicę powierzchni, kąt tarczy krzywkowej przesuwał się do minimum, przepływ pompy głównej stawał się minimalny, a gorący samochód działał wolno. Niskie ciśnienie LS pośrednio powodowało, że zawór odciążający nie mógł wytworzyć wysokiego ciśnienia, ciśnienie główne systemu spadało, a maszyna stawała się słaba.

Główną przyczyną awarii okazało się niskie ciśnienie LS. Po dokładniejszej inspekcji zdemontowano główny zawór sterujący i stwierdzono, że obwód oleju LS między zaworem odciążającym a przepływem oleju powrotnego wykazywał poważny wyciek powietrza podczas próby przedmuchu i ciśnienia. Ostatecznie, ponowne zdemontowanie zaworu odciążającego ujawniło, że szczelina między końcem wejściowym zaworu odciążającego LS a kanałem powrotnym oleju była zbyt duża z powodu długotrwałego zużycia. To spowodowało wyciek oleju LS do przejścia powrotnego oleju. Wraz ze wzrostem temperatury lepkość oleju hydraulicznego zmniejszyła się, a ilość wycieku LS stopniowo wzrastała, powodując stopniowy spadek ciśnienia LS. Po wymianie zużytego elementu zaworu odciążającego usterka została natychmiast usunięta.

Ten przypadek pokazuje, jak nawet drobne zużycie w elementach regulujących ciśnienie, takich jak zawór LS i związane z nim komponenty, może mieć kaskadowy wpływ na całą wydajność systemu hydraulicznego, prowadząc do obniżenia ciśnienia i spowolnienia pracy maszyny. Prawidłowe działanie wszystkich zaworów, w tym tych pełniących funkcje zwrotne i regulujące ciśnienie, jest absolutnie niezbędne dla niezawodności systemów Komatsu.

Typowe problemy, diagnostyka i konserwacja zaworów zwrotnych

Mimo swojej prostej konstrukcji, zawory zwrotne mogą napotykać problemy, które wpływają na ich wydajność i trwałość. Należą do nich:

• Nieszczelności i przecieki: Mogą wynikać z niewłaściwego montażu, zużycia materiałów (np. uszczelek, gniazd) lub uszkodzeń mechanicznych.
• Blokowanie się mechanizmu: Zanieczyszczenia (osady, cząstki stałe), korozja lub niewłaściwa konserwacja mogą spowodować, że element zamykający nie będzie się swobodnie poruszał.
• Korozja i zużycie materiałów: Naturalne procesy, które osłabiają strukturę zaworu i mogą prowadzić do nieszczelności lub uszkodzeń.

Regularna konserwacja i monitorowanie stanu zaworów zwrotnych to klucz do rozwiązania tych problemów. Diagnostyka zaworów zwrotnych to proces, który pomaga wykryć usterki. Do wykrywania usterek używa się różnych metod, w tym wizualnej inspekcji, pomiarów ciśnienia i przepływu. Naprawa zaworów zwrotnych może obejmować wymianę uszczelek, czyszczenie mechanizmu lub naprawę uszkodzonych części. Decyzja o wymianie zaworu zależy od kilku czynników - jeśli naprawa nie jest opłacalna lub jeśli zawór jest mocno uszkodzony, najlepiej jest go wymienić.

Normy, instalacja i dobór zaworów zwrotnych

Aby zawory zwrotne działały poprawnie i bezpiecznie, muszą być zgodne z określonymi wymaganiami. W Polsce i Europie zawory zwrotne muszą spełniać odpowiednie normy, na przykład PN-EN 13959:2005 lub PN-EN 12266-1:2003, które określają wymagania dotyczące projektowania, produkcji i testowania. Certyfikacja i dopuszczenia są wymagane, aby móc stosować zawory zwrotne w różnych systemach, potwierdzając spełnienie wymagań bezpieczeństwa i jakości.

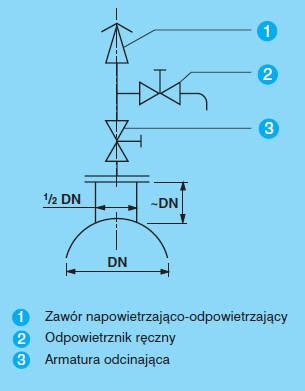

Prawidłowy montaż zaworu zwrotnego jest bardzo ważny dla jego niezawodnego działania. Instalacja wymaga uwagi na kilka kluczowych aspektów:

• Kierunek przepływu: Najważniejsze jest, aby zawór był zamontowany zgodnie z kierunkiem przepływu medium, wskazanym zazwyczaj strzałką na korpusie.
• Miejsce instalacji: Zawór powinien być w miejscu łatwo dostępnym dla celów konserwacji i ewentualnej wymiany. Pytanie, czy zawór zwrotny montować przed czy za pompą, zależy od specyficznych wymagań systemu - montaż za pompą chroni ją przed ciśnieniem zwrotnym, a przed pompą może zapobiegać zasysaniu powietrza.
• Regularna konserwacja: Regularne przeglądy pozwalają na szybkie wykrywanie problemów, takich jak zużycie elementów czy nieszczelności. Aby wydłużyć żywotność zaworu, należy go regularnie konserwować, eksploatować z umiarem i dbać o czystość przepływającego medium.

Wybór zaworu zwrotnego to proces złożony, wymagający uwzględnienia wielu czynników technicznych. Wybór powinien opierać się na kryteriach takich jak ciśnienie robocze, temperatura pracy, rodzaj przepływającego medium (agresywne, zanieczyszczone), przepływ oraz wymagana klasa szczelności. Dostosowanie zaworu do specyfiki instalacji jest kluczowe, aby zawór dobrze współpracował z innymi elementami, takimi jak pompy, zawory regulacyjne i przewody.

Podsumowanie

Zawory zwrotne są niezastąpionymi komponentami w niemal każdej instalacji, gdzie kontrola kierunku przepływu medium jest kluczowa. Ich prosta, a zarazem niezawodna konstrukcja zapewnia ochronę systemów przed awariami, wydłuża żywotność urządzeń i zwiększa ogólne bezpieczeństwo pracy. Od domowych instalacji wodnych, przez zaawansowane układy pneumatyczne, aż po złożone systemy hydrauliczne maszyn, takich jak koparki Komatsu, zawory zwrotne odgrywają fundamentalną rolę. Zrozumienie ich zasady działania, różnorodności typów i prawidłowego montażu jest kluczowe dla efektywności i niezawodności współczesnych technologii. Ich bezobsługowość i zdolność do samoczynnego reagowania na zmiany ciśnienia sprawiają, że są one niezawodnym filarem bezpiecznego i stabilnego działania wielu systemów.
