Opryskiwacze Rolnicze: Budowa, Zastosowanie i Systemy Sterowania Ciśnieniem

Opryskiwacze są niezbędnym sprzętem znajdującym zastosowanie w rolnictwie, sadownictwie i ogrodnictwie. Chemiczna metoda ochrony roślin jest uważana za najbardziej rozwinięty sposób zwalczania chorób, chwastów i szkodników. Metoda ta polega na zastosowaniu chemicznych środków ochronnych dla roślin, które zwane są pestycydami. Pestycydy najczęściej stosuje się w rolnictwie intensywnym. Opryskiwacz może także służyć do rozpylania środków grzybobójczych. Opryskiwacz jest maszyną, która rozbija strugę cieczy na krople o odpowiedniej średnicy i kieruje je do miejsca przeznaczenia, czyli na rośliny, krzewy czy drzewa.

Na rynku dostępnych jest wiele modeli opryskiwaczy, które możemy sklasyfikować pod kątem sposobu rozpylania cieczy oraz ze względu na sposób napędu. Stosowanie opryskiwaczy ma swoje zalety, takie jak szybkość i wydajność pracy, oszczędność środków chemicznych oraz możliwość stosowania w różnych sezonach.

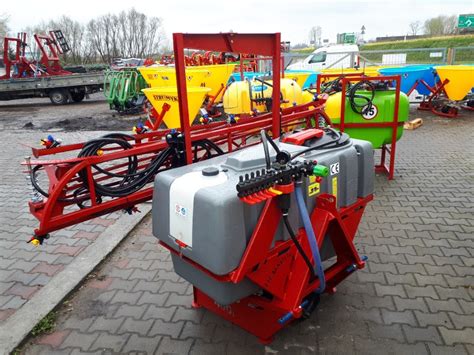

Kluczowe Elementy Budowy Opryskiwacza

Budowa opryskiwacza składa się z wielu elementów, które współpracują ze sobą w celu optymalnego rozpylania środków ochrony roślin i nawozów. W artykule przybliżymy temat budowy opryskiwaczy, przedstawiając, z jakich elementów się składają oraz jakie są ich funkcje.

Zbiornik na Ciecz Roboczą

Pojemność zbiornika może być różna, gdyż zależy ona od rodzaju opryskiwacza. Faktem jest, że jego kształt powinien być obły, gdyż tylko w taki sposób można go utrzymać w czystości. Na dnie zbiornika zazwyczaj znajduje się wgłębienie, tzw. studzienka, która umożliwia całkowite opróżnienie zbiornika.

Pompa do Opryskiwacza

Pompa jest jednym z najważniejszych podzespołów opryskiwacza. W najczęściej stosowanych opryskiwaczach ciągnikowych wykorzystuje się pompy przeponowe, przeponowo-tłokowe oraz pompy tłokowe. Należy zwrócić uwagę na odpowiednie dobranie wydajności pompy do pojemności zbiornika i szerokości roboczej opryskiwacza. Im większy zbiornik i szerokość robocza opryskiwacza, tym większą wydajność powinna mieć pompa.

Mieszadło

W każdym zbiorniku opryskiwacza koniecznie musi być zamontowane mieszadło, gdyż to ono nie dopuszcza do rozwarstwiania się cieczy lub osadzania się jej na dnie zbiornika. Najczęściej stosowanymi mieszadłami są mieszadła hydrauliczne, które mogą mieć budowę rurową lub konstrukcję eżektorową. Należy pamiętać, że zasilanie mieszadła nie może być zależne od ustawienia zaworu sterującego, dlatego najczęściej jest ono zasilane bezpośrednio z pompy. Zadaniem mieszadła jest także zmieszanie koncentratu nawozu, np. z wodą.

Filtry

Filtry mają za zadanie oczyszczać ciecz roboczą i pozbawić ją zanieczyszczeń mechanicznych, gdyż w przeciwnym razie może ona zmniejszyć żywotność elementów układu cieczowego. Wspomniane zanieczyszczenia zapychają dysze do opryskiwacza, uniemożliwiając poprawne opryskanie roślin. Układ filtrujący składa się z kilku następujących po sobie filtrów, gdzie każdy następny wyposażony jest w bardziej gęstą siatkę w porównaniu do poprzedniego.

Zawór Sterujący i Manometr

Głównym zadaniem zaworu sterującego jest podtrzymanie stałego ciśnienia roboczego oraz zasilanie substancją roboczą poszczególnych części belki polowej, mieszadła i innych urządzeń. Precyzja działania tego urządzenia ma bardzo duży wpływ na dokładność dozowania cieczy. Manometr służy do kontroli ciśnienia roboczego i na bieżąco sygnalizuje poprawność działania poszczególnych zespołów. Jeśli dojdzie do spadku ciśnienia podczas pracy, może to być spowodowane zapchaniem filtra tłocznego.

Belka Polowa Opryskiwacza

Belka polowa ma wpływ na równomierność pokrycia cieczą opryskiwanej powierzchni. Materiał, z którego jest wykonywana, musi być odporny na różnego rodzaju odkształcenia, ale powinien także być lekki. Składa się z kilku zawiasowo połączonych ze sobą elementów, dzięki czemu można ją rozkładać do długości nawet 40 m, ale umożliwia także poruszanie się opryskiwaczem po drogach publicznych.

Dysze (Rozpylacze) do Opryskiwacza

Rozpylacze lub dysze do opryskiwacza to kluczowe elementy wpływające na jakość aplikacji. W opryskiwaczach polowych najczęściej stosuje się rozpylacze ciśnieniowe, dzięki którym substancja przepływa przez odpowiednio ukształtowane kanały, a po ich opuszczeniu dochodzi do rozbicia na krople. Istnieją również rozpylacze dwustrumieniowe, które tworzą dwa wachlarzowe strumienie cieczy tworzące między sobą kąt 60°.

Inne Niezbędne Elementy

Elementy opryskiwacza wymagają okresowej konserwacji i wymiany. Dotyczy to np. zestawu rozpylaczy, rozpylaczy szczelinowych, eżektorowych, filtrów czy uszczelek. Pompa do opryskiwacza, dysze do opryskiwacza i inne wymienione wyżej segmenty to tylko część niezbędnych elementów tego urządzenia.

Rodzaje Opryskiwaczy i Ich Zastosowanie

Opryskiwacze można podzielić na różne rodzaje ze względu na zastosowanie (opryskiwacze rolnicze, sadownicze czy ogrodnicze), sposób napędu czy różnice między kątem sposobu rozpylania cieczy. Opryskiwacze rolnicze służą do oprysku chemią rolniczą lub pestycydami w celu zabijania lub kontrolowania szkodników i chwastów na polach.

Opryskiwacze Rolnicze

Opryskiwacze rolnicze to maszyny, które służą do nawożenia upraw pestycydami i nawozami. Mogą być podczepiane do ciągników i innych maszyn rolniczych, na przykład jako opryskiwacze ciągnione, które jeżdżą na własnych kołach i są przymocowywane do tyłu ciągnika za pomocą haka, lub opryskiwacze zawieszone. Mogą również działać samodzielnie jako maszyny samojezdne, jednakże ze względu na duże gabaryty oraz wysoką cenę są to mniej popularne rozpylacze. Opryskiwacze polowe są używane do ochrony roślin i nawożenia upraw. Ich konstrukcja często składa się z długiej belki zawieszanej na ciągniku.

Opryskiwacze Sadownicze

Urządzenia stosowane do oprysków krzewów i na niskopiennych drzewach to opryskiwacze sadownicze. W opryskiwaczach sadowniczych nie ma belki polowej, a zamiast niej znajduje się przyssawka wykorzystywana przy opryskach na krzewach i niskich drzewach lub lanca sadownicza wykorzystywana w opryskach wyższych drzew.

Zaawansowane Systemy Sterowania Ciśnieniem w Opryskiwaczach

Rozdzielacze z Zaworem Stałociśnieniowym

Coraz częściej opryskiwacze rolnicze posiadają na wyposażeniu rozdzielacz z zaworem stałociśnieniowym. Jest to urządzenie, które umożliwia utrzymanie nastawionego wcześniej ciśnienia na stałym poziomie niezależnie od liczby wyłączanych sekcji. Dzięki tej funkcji nie wzrasta ciśnienie na rozpylaczach w pracującej sekcji opryskiwacza w sytuacji wyłączenia jednej lub więcej sekcji, np. na uwrociu. Rozdzielacze z zaworem stałociśnieniowym są coraz tańsze.

Prawidłowa Regulacja Zaworu Stałociśnieniowego

Prawidłowe wyregulowanie tego typu zaworu sprawia użytkownikom trudności, często wynikające z niezaznajomienia się z instrukcją obsługi lub wręcz lekceważenia jej zapisów. Rolnicy uważają, że zawór nie działa prawidłowo lub że nie da się go wyregulować. Głównymi błędami podczas takich nastaw jest regulacja wszystkich sekcji jednocześnie lub też regulacja sekcji pracujących, a nie, jak powinno być prawidłowo - tych zamkniętych. Taka regulacja nic nie daje i nie przynosi oczekiwanych efektów. Należy wyregulować każdą sekcję oddzielnie po przełączeniu jej w pozycję „zamkniętą”, nigdy odwrotnie.

1. Opryskiwacz należy połączyć z ciągnikiem i napełnić wodą.
2. Włączamy opryskiwanie na wszystkich sekcjach. Mieszadło powinno pracować, rozwadniacz powinien być wyłączony.
3. Obroty ciągnika i ciśnienie nastawiamy takie jak podczas zabiegu opryskiwania.
4. Następnie zamykamy pierwszą sekcję i obserwujemy manometr.
5. Jeżeli zmieniło się ciśnienie, to należy je doprowadzić do wartości poprzedniej, kręcąc małym pokrętłem na tej sekcji, którą wyłączyliśmy. Kręcąc w lewo zmniejszamy, w prawo zwiększamy ciśnienie - należy to robić niewielkimi ruchami, ponieważ często w tańszych zaworach gwint na pokrętle ma duży skok i przekręcając nawet o niewielki kąt, następuje znaczna zmiana ciśnienia, co utrudnia regulację.
6. Po wyregulowaniu, kilkakrotnie włączamy i wyłączamy daną sekcję, sprawdzamy, czy pomimo manipulowania przełącznikiem ciśnienie pozostaje na niezmienionym poziomie. W razie potrzeby można doregulować.
7. Gdy wyregulujemy pierwszą sekcję, należy przeprowadzić regulacje na kolejnych w ten sam sposób. Oczywiście robimy to pojedynczo, regulując pokrętłami tych sekcji, które zamykamy.

W najtańszych, najprostszych zaworach nie należy oczekiwać precyzyjnej regulacji - jednak wyregulowanie tego zaworu jest możliwe. Należy zaakceptować pewną odchyłkę, która wynika z konstrukcji tego zaworu.

Zespół Elektrycznych Opryskiwaczy ARAG: Budowa i Funkcje

Zespół elektrycznych opryskiwaczy ARAG to zaawansowane technologicznie rozwiązanie, zaprojektowane z myślą o precyzyjnym i efektywnym stosowaniu środków ochrony roślin. Jego konstrukcja obejmuje szereg kluczowych elementów, które zapewniają niezawodność i możliwość dostosowania do indywidualnych potrzeb użytkownika.

Budowa Zespołu Elektrycznych Opryskiwaczy ARAG

Podstawowy zespół składa się z kilku głównych komponentów:

• Elektrozawór główny: Odpowiedzialny za sterowanie przepływem cieczy (tryb pracy/przelew).
• Elektrozawór proporcjonalnociśnieniowy: Umożliwia precyzyjne regulowanie ciśnienia roboczego w zależności od potrzeb.
• Zawór ograniczający maksymalne ciśnienie robocze: Zapewnia bezpieczeństwo pracy poprzez ograniczenie ciśnienia do bezpiecznego poziomu.
• Filtr ciśnieniowy (50 mesh): Chroni elementy układu przed zanieczyszczeniami, zapewniając ich dłuższą żywotność.
• 2 lub 4 elektrozawory sekcyjne: Pozwalają na zdalne włączanie i wyłączanie poszczególnych sekcji roboczych opryskiwacza.
• Zawory kompensacji ciśnienia: Utrzymują stałe ciśnienie robocze niezależnie od tego, czy dana sekcja jest aktywna, czy nie.

Podłączenie Elektryczne

Instalacja elektryczna opryskiwacza wymaga podłączenia do źródła zasilania 12V DC. Należy pamiętać o prawidłowym połączeniu przewodów:

• Przewód zasilający czerwony: podłączyć do bieguna dodatniego (+) akumulatora.
• Przewód zasilający czarny: podłączyć do bieguna ujemnego (-) akumulatora.

Wiązka przewodów zasilających zawory powinna być podłączona zgodnie z oznaczeniami:

• Przewód z wtyczką oznaczoną literą G: do elektrozaworu głównego.
• Przewód z wtyczką oznaczoną literą P: do elektrozaworu regulatora ciśnienia.
• Przewód z wtyczką oznaczoną cyfrą 1: do zaworu pierwszej sekcji roboczej.
• Przewód z wtyczką oznaczoną cyfrą 2: do zaworu drugiej sekcji roboczej.
• Przewód z wtyczką oznaczoną cyfrą 3: do zaworu trzeciej sekcji roboczej.
• Przewód z wtyczką oznaczoną cyfrą 4: do zaworu czwartej sekcji roboczej.

Drugi koniec przewodów należy zamocować w odpowiednich gniazdach pulpitu sterującego.

Podłączenie Przewodów Ciśnieniowych

Przewód ciśnieniowy montuje się z jednej strony w przyłączu manometru, a z drugiej w szybkozłączu elektrozaworu.

Regulacja Zaworów Kompensacji Ciśnienia ARAG

Zawory kompensacji ciśnienia w zespole Arag umożliwiają utrzymanie stałego ciśnienia roboczego nawet po wyłączeniu jednej lub więcej sekcji roboczych. Regulacja ta jest kluczowa dla zachowania optymalnych parametrów pracy. Proces kompensacji powinien być przeprowadzony dla zakładanego ciśnienia roboczego:

1. Do zbiornika należy wlać około 150 litrów czystej wody.
2. Włączyć napęd WOM pompy.
3. Załączyć przyciskami na pulpicie zawór główny oraz zawory sekcyjne.
4. Ustawić ciśnienie cieczy na pulpicie na określoną wartość, np. 15 bar.
5. Wyłączyć pierwszą sekcję roboczą przełącznikiem na pulpicie.
6. Jeśli wskazane ciśnienie uległo zmianie, należy za pomocą pokrętła odpowiadającego wyłączonej sekcji wyregulować ciśnienie tak, aby manometr ponownie wskazywał wcześniej ustawioną wartość (np. 15 bar).
7. Ponownie włączyć wyłączoną sekcję przełącznikiem na pulpicie. Ustalić ciśnienie jak w punkcie 2.
8. Wyłączyć drugą sekcję roboczą. Postępować analogicznie z drugim elektrozaworem, regulując ciśnienie jak w punktach 4, 5 i 6.
9. W przypadku posiadania większej liczby sekcji, postępować analogicznie dla pozostałych elektrozaworów.

Bezpieczeństwo i Ustawienie Maksymalnego Ciśnienia Roboczego ARAG

Maksymalne dopuszczalne ciśnienie w układzie wynosi 20 bar. Ze względu na fakt, że pompa może wytworzyć ciśnienie znacznie wyższe (do 50 bar), w układzie zastosowano kilka zabezpieczeń: bezpiecznik na pompie oraz ograniczenie ciśnienia na zaworze sterującym Arag.

Aby prawidłowo ustawić maksymalne ciśnienie robocze:

1. Do zbiornika należy wlać około 100 litrów czystej wody.
2. Włączyć napęd WOM pompy.
3. Załączyć zawór główny przyciskiem na pulpicie.
4. Pokrętłem zaworu regulacji ciśnienia na bloku elektrozaworów zredukować ciśnienie do minimalnej wartości.
5. Przełącznikiem regulacji ciśnienia na pulpicie ustawić maksymalną wartość ciśnienia. Należy skierować przełącznik do góry i przytrzymać do momentu, aż ciśnienie przestanie rosnąć.

W celu uniemożliwienia przypadkowej zmiany maksymalnego ciśnienia, istnieje możliwość jego zablokowania. Można to zrobić poprzez wsunięcie kolorowej przetyczki w dolnej części pokrętła regulacji ciśnienia na zaworze sterującym. W przypadku konieczności zmiany maksymalnego ciśnienia cieczy, należy wyjąć przetyczkę i dokonać ponownej regulacji zgodnie z powyższymi punktami.

Rozwiązywanie Problemów z Ciśnieniem w Układzie Opryskiwacza

W przypadku opryskiwacza wyposażonego w pompę Anovi Rewerberi i zawór By Matic, użytkownicy czasem napotykają na problem "tańczącej" wskazówki manometru, szczególnie po przekroczeniu 11-12 bar. Ciśnienie w powietrzniku pompy, wynoszące początkowo 5 bar, może być niewystarczające, co powoduje pulsowanie wskazówki manometru i niemożność stabilnego ustawienia ciśnienia. Przy ciśnieniu 14 bar problem może wręcz "szaleć", a im większe ciśnienie, tym bardziej wskazówka pulsuje. Mimo sprawdzania i wymiany elementów, takich jak rozdzielacz, problem może się powtarzać.

Możliwymi przyczynami niestabilnego ciśnienia są usterki w pompie (np. zepsuty zaworek, nieszczelność), nieszczelne przewody zasysające powietrze lub zapchany filtr ssawny. Pompa raczej nie niszczy się w ciągu 3 lat, a takie objawy jak pulsowanie wskazówki sugerują obecność powietrza w układzie lub w pompie.

W jednym z przypadków, podobny problem występujący również przy mniejszych ciśnieniach, udało się rozwiązać poprzez sprawdzenie zaworu trójdrożnego kulowego. Przy dużym ciśnieniu występuje duży pobór cieczy, co może wpływać na stabilność układu. Nieszczelności mogą występować także na rurkach zasilających w pompie.

Jednym z rozwiązań, które pomogło w przypadku "tańczącej" wskazówki, było dopompowanie ciśnienia w powietrzniku pompy do wartości trzykrotnie wyższej niż ciśnienie robocze. Przykładowo, przy opryskiwaniu na 12 bar, dopompowanie powietrza do 35 barów spowodowało, że wskazówka manometru ustabilizowała się, jedynie lekko drgając. Standardowo, ciśnienie w powietrzniku powinno wynosić 1/3 ciśnienia roboczego. Warto zauważyć, że czułość manometru również ma znaczenie - drogie, precyzyjne manometry mogą wykazywać drobne drgania, podczas gdy tańsze mogą pokazywać stabilną wskazówkę, maskując niewielkie wahania ciśnienia.
