Zbiorniki opryskiwaczy polowych: Budowa, Działanie i Zastosowanie

W każdym gospodarstwie rolnym, sadowniczym czy ogrodniczym, opryskiwacz stanowi kluczowe narzędzie do ochrony roślin i optymalnego nawożenia. Jego efektywne działanie zależy od wielu elementów, wśród których zbiornik odgrywa fundamentalną rolę. W niniejszym artykule przybliżymy temat budowy opryskiwaczy, ze szczególnym uwzględnieniem zbiorników, ich działania i zastosowania.

Konstrukcja i zasada działania opryskiwacza polowego

Opryskiwacz polowy to maszyna rolnicza przeznaczona do precyzyjnego rozprowadzania płynnych substancji, takich jak nawozy dolistne, herbicydy, fungicydy czy insektycydy, na powierzchni upraw. Pomimo różnic w wydajności, precyzji czy sposobie podłączenia do ciągnika, podstawowa budowa i mechanizm działania opryskiwaczy są podobne.

Główne elementy opryskiwacza:

• Zbiornik na ciecz: Jest to kluczowy element, gromadzący ciecz roboczą. Jego pojemność może się różnić w zależności od rodzaju opryskiwacza. Kształt zbiornika powinien być obły, co ułatwia utrzymanie go w czystości. Najczęściej jest wyposażony we wskaźnik poziomu cieczy. Na dnie zbiornika zazwyczaj znajduje się wgłębienie, tzw. studzienka, która pozwala na wykorzystanie całego nawozu.
• Pompa do opryskiwacza: Stanowi jeden z najważniejszych podzespołów. Odpowiada za tłoczenie cieczy ze zbiornika do dysz rozprowadzających. W najczęściej stosowanych opryskiwaczach ciągnikowych używa się pomp przeponowych, przeponowo-tłokowych oraz tłokowych. Wydajność pompy musi być odpowiednio dobrana do pojemności zbiornika i szerokości roboczej opryskiwacza. Im większy zbiornik i szerokość robocza, tym większa wydajność pompy jest konieczna dla efektywnego działania.
• Mieszadło: W każdym zbiorniku opryskiwacza koniecznie musi być zamontowane mieszadło, które zapobiega rozwarstwianiu się cieczy lub osadzaniu się jej na dnie zbiornika. Najczęściej stosowane są mieszadła hydrauliczne, mogące mieć budowę rurową lub eżektorową. Zasilanie mieszadła najczęściej odbywa się bezpośrednio z pompy i nie powinno być zależne od ustawienia zaworu sterującego.
• Filtry: Oczyszczają przepływającą przez pompę i zawór rozdzielczy ciecz z zanieczyszczeń mechanicznych, które mogłyby zmniejszyć żywotność elementów układu cieczowego lub zapchać dysze. Układ filtrujący składa się z kilku następujących po sobie filtrów o coraz gęstszej siatce, w tym sita wlewowego, filtra ssawnego, filtra ciśnieniowego i indywidualnych filtrów w rozpylaczach.
• Zawór sterujący i manometr: Głównym zadaniem zaworu sterującego jest utrzymywanie stałego ciśnienia roboczego oraz zasilanie substancją roboczą poszczególnych części belki polowej, mieszadła i innych urządzeń. Jego precyzja ma duży wpływ na dokładność dozowania cieczy. Manometr służy do kontroli ciśnienia roboczego i sygnalizuje poprawność działania poszczególnych zespołów.
• Belka polowa opryskiwacza: Ma wpływ na równomierność pokrycia cieczą opryskiwanej powierzchni. Materiał, z którego jest wykonana, musi być odporny na odkształcenia, a jednocześnie lekki. Belka składa się z kilku zawiasowo połączonych ze sobą elementów, co pozwala na jej rozkładanie do znacznych długości (nawet 40 m) oraz umożliwia transport opryskiwacza po drogach publicznych.
• Dysze (rozpylacze) do opryskiwacza: Odpowiadają za rozbicie strugi cieczy na krople o odpowiedniej średnicy i kierowanie ich na rośliny, krzewy czy drzewa. W opryskiwaczach polowych najczęściej stosuje się rozpylacze ciśnieniowe, które dzięki odpowiednio ukształtowanym kanałom, rozbijają ciecz na krople. Istnieją różne typy rozpylaczy, np. dwustrumieniowe, tworzące dwa wachlarzowe strumienie cieczy pod kątem 60°.
• Dodatkowe wyposażenie: W nowoczesnych opryskiwaczach można spotkać zaawansowane technologie, takie jak rozwadniacze, automatyczne włączanie i wyłączanie rozpylaczy, funkcje śledzenia czy inteligentne panele sterowania i terminale do monitorowania postępów pracy.

Rodzaje zbiorników w opryskiwaczach: Polietylen czy stal nierdzewna?

Wybór materiału zbiornika jest istotną decyzją, wpływającą na funkcjonalność i konserwację opryskiwacza. Często spotyka się zbiorniki wykonane z tworzyw sztucznych, ale określenie to jest zbyt uproszczone. Zbiorniki polietylenowe są wykonane ze specjalnej mieszanki materiałowej i produkowane w procesie obrotowego podgrzewania w formie (np. HORSCH Leeb), co eliminuje szwy i krawędzie, czyniąc je gładkimi i łatwymi do czyszczenia metodą ciągłego czyszczenia wnętrza.

Zbiorniki ze stali nierdzewnej, również wykorzystywane w opryskiwaczach HORSCH Leeb, są produkowane w firmowych spawalniach. Ich niezwykle drobny zakres porów i wysoka odporność na kwasy, zasady i inne chemikalia sprawiają, że stal nierdzewna jest ceniona nie tylko w przemyśle spożywczym, ale także w ochronie roślin. Właściwości czyszczenia stali nierdzewnej są wyjątkowo dobre. Dodatkową zaletą jest jej wysoka stabilność, umożliwiająca osiągnięcie dużych pojemności z niewielką ilością grodzi.

Kryteria wyboru materiału zbiornika:

• Zbiornik polietylenowy jest polecany dla gospodarstw preferujących pracę z płynnymi preparatami, które łatwo się rozpuszczają lub nie są bardzo lepkie. Wymaga bardzo regularnego czyszczenia, np. raz dziennie wieczorem. Jest odpowiedni, gdy ta sama mieszanka jest stosowana przez jeden lub więcej dni, a kultury nie są zbyt często zmieniane.
• Zbiornik ze stali nierdzewnej może być interesujący dla gospodarstw, w których często stosuje się złożone mieszanki, preparaty bardzo lepkie, oleiste lub takie, które wnikają w pory. Dzięki niemu rolnik może wyczyścić zbiornik stosunkowo prostymi środkami, a przeniesienie środków lub niewystarczające wymycie jest prawie niemożliwe.

Nie można sformułować ogólnego stwierdzenia, który materiał jest właściwszy dla danego gospodarstwa, ponieważ wybór zależy od specyfiki stosowanych preparatów i częstotliwości czyszczenia.

Zastosowanie opryskiwaczy polowych w praktyce

Opryskiwacze rolnicze służą do precyzyjnego i skutecznego rozprowadzania substancji ochronnych na polach uprawnych. Za ich pomocą można wykonać opryski z pestycydów (środków chwastobójczych, owadobójczych, grzybobójczych) lub nawozów. Wybór odpowiedniej maszyny przekłada się na efektywne zarządzanie tymi zasobami, a także na wysokość plonów i skuteczną ochronę roślin przed szkodnikami i chorobami. W okresach suszy opryskiwacz sprawdzi się również do podlewania i zraszania roślin.

Korzyści wynikające ze stosowania opryskiwaczy:

• Większe plony: Dzięki skutecznej ochronie i lepszemu nawożeniu.
• Oszczędność czasu: Szybka aplikacja na dużych obszarach.
• Mniejsze zużycie środków: Precyzyjne dawkowanie i ograniczenie strat.
• Bezpieczeństwo dla środowiska: Przy odpowiednim stosowaniu może ograniczyć przedostawanie się chemikaliów do gleby i wód gruntowych.

Rodzaje opryskiwaczy polowych

Opryskiwacze rolnicze występują w kilku rodzajach, różniących się przede wszystkim sposobem podłączenia do ciągnika i mobilnością. Każdy typ ma inne cechy, które wpływają na jego zastosowanie.

Typy opryskiwaczy ze względu na sposób napędu i mobilność:

• Opryskiwacze ręczne/spalinowe: Przenośne (naramienne lub plecakowe), napędzane silnikiem spalinowym lub ręcznie. Charakteryzują się małą pojemnością (zwykle kilka/kilkanaście litrów), prostotą obsługi i lekkością, ale niższą precyzją. Znajdują zastosowanie głównie w uprawach warzyw, sadach i ogrodach.

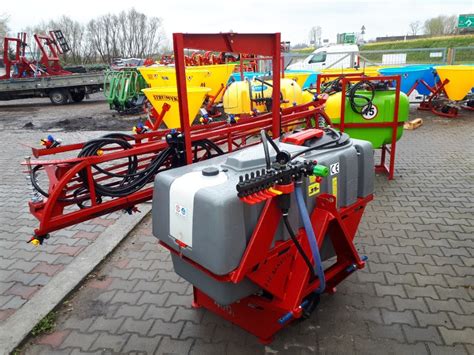

• Opryskiwacze zawieszane: Montowane na tylnym zawieszeniu ciągnika (TUZ). Wyróżniają się większą zwrotnością i kompaktową konstrukcją. Są idealne dla mniejszych pól i gospodarstw, a także do pracy na trudnym terenie lub w wąskich przejazdach. Belka robocza może wynosić od 6 m do 24 m, a w nowych modelach często jest hydraulicznie składana i rozkładana.
• Opryskiwacze ciągane (przyczepiane): Jak wskazuje nazwa, maszyna jest ciągnięta za traktorem lub innym pojazdem rolniczym. Posiadają własny układ jezdny. Ze względu na dużą pojemność zbiornika (od 3000 do 6000 litrów, np. HARDI NAVIGATOR, John Deere M732, M740, Amazone UX5200, UX4200), taki opryskiwacz pozwala na długi czas pracy bez konieczności częstego uzupełniania środka ochrony roślin. Są rekomendowane dla średnich i dużych areałów.
• Opryskiwacze samojezdne: Specjalistyczne maszyny rolnicze z własnym, wbudowanym napędem i układem kierowniczym, działające niezależnie od ciągnika. Są łatwe w operowaniu, bardzo efektywne, wyróżniają się dużą szerokością roboczą i szybkością pracy. Często wyposażone są w zaawansowane systemy technologiczne, umożliwiające precyzyjne dozowanie środków chemicznych i kontrolowanie różnych parametrów podczas opryskiwania. Polecane do pracy w wyspecjalizowanych, dużych gospodarstwach i w uprawach wrażliwych gatunków roślin.

Opryskiwacze specjalistyczne:

• Opryskiwacze sadownicze: Urządzenia stosowane do oprysków krzewów i na niskopiennych drzewach. W opryskiwaczach sadowniczych nie ma belki polowej, a zamiast niej znajduje się przyssawka lub lanca sadownicza, wykorzystywana przy opryskach wyższych drzew. Budowa opryskiwacza sadowniczego musi pozwalać na wykonywanie prac w specyficznych warunkach, z ograniczonymi możliwościami manewru.

Wybór odpowiedniego opryskiwacza rolniczego to jedna z najważniejszych decyzji w gospodarstwie. Należy wziąć pod uwagę wielkość obszaru upraw, rodzaj upraw, ukształtowanie terenu oraz możliwości finansowe. Sprzęt zakupiony na rynku wtórnym może być korzystniejszą inwestycją niż zamówienie nowej maszyny u producenta, redukując wydatki bez utraty jakości i wydajności.
