W niniejszym artykule przedstawiono informacje dotyczące schematów instalacji elektrycznych oraz podłączenia liczników motogodzin w ładowarkach firmy JCB. Zebrane dane pochodzą od użytkowników poszukujących pomocy w rozwiązaniu problemów z elektryką maszyn, często spowodowanych uszkodzeniem wiązki przewodów.
Potrzeba schematów instalacji elektrycznych w ładowarkach JCB
Wielu użytkowników maszyn JCB zgłasza problemy z instalacją elektryczną, które uniemożliwiają prawidłowe działanie maszyny. Uszkodzenia mogą dotyczyć różnych elementów, takich jak wiązka od elektrozaworów, wycieraczki, kierunkowskazy, światła czy deska rozdzielcza. W takich sytuacjach kluczowe staje się posiadanie odpowiedniego schematu instalacji elektrycznej.
Przykłady zgłaszanych problemów:
- Uszkodzenie wiązki przewodów od elektrozaworów uniemożliwiające identyfikację podłączeń.
- Problemy z działaniem wycieraczki, kierunkowskazów, świateł oraz deski rozdzielczej po uszkodzeniu instalacji.
- Potrzeba przywrócenia działania przełącznika biegów.
- Uszkodzenie nagrzewnicy kabiny i potrzeba identyfikacji przewodów zasilających i powrotnych.
Użytkownicy poszukują schematów do konkretnych modeli, takich jak JCB 532/120 (rok produkcji ok. 2000), JCB 530 sxl (rok produkcji 2002), JCB 525.67/561061, a także modeli z serii 2CX, 3CX, 4CX (produkowanych po ok. 2000 roku).
Licznik motogodzin i obrotomierz w maszynach JCB
Szczególnym zainteresowaniem cieszą się schematy podłączenia liczników motogodzin, często połączonych z obrotomierzem. Jest to kluczowy element monitorowania pracy silnika, niezbędny do kontroli obrotów podczas pracy oraz planowania przeglądów serwisowych.
Opis licznika motogodzin z obrotomierzem:
Jest to nowoczesny, hybrydowy panel wskaźników, który łączy funkcjonalność analogowego obrotomierza (ze wskazówką) z cyfrowym wyświetlaczem motogodzin (ekran LCD). Jest to istotny przyrząd do monitorowania pracy silnika, niezbędny do kontrolowania obrotów podczas pracy i planowania konserwacji.
Starsze wersje liczników w maszynach JCB były podatne na awarie. Nowszy model, wraz z dołączoną wiązką adaptera, stanowi inteligentne rozwiązanie, które zapewnia trwałe rozwiązanie problemu.
Podłączenie licznika motogodzin:

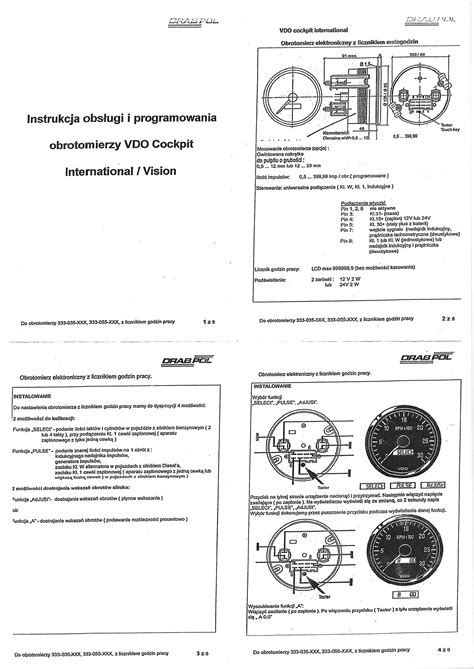

Użytkownicy poszukują informacji na temat podłączenia licznika motogodzin w maszynie JCB 3CX, prosząc o szczegółowy opis pinów. Pojawiają się prośby o zdjęcia oraz informacje dotyczące programowalnych urządzeń. Użytkownicy dzielą się dokumentacją oraz zdjęciami płytek, a także pytają o wartości oporników, które uległy uszkodzeniu.
Ważne uwagi dotyczące podłączenia nowego licznika:
- Sprawdzenie stanu wtyczek: Problemy elektryczne często wynikają z wilgoci i korozji na stykach. Przed podłączeniem nowego licznika należy dokładnie sprawdzić stan wtyczek w wiązce maszyny.
- Różnice w złączach: Nowy licznik posiada inne złącze niż stary. Konieczne jest użycie dołączonej wiązki adaptera.
- Programowalność i zerowanie: Nowy licznik motogodzin jest integralną częścią wskaźnika. Po jego wymianie licznik będzie działał od zera.
Problem z wyświetlaniem motogodzin
Jeden z użytkowników zgłosił problem z niewyświetlaniem motogodzin po zakupie maszyny. W takiej sytuacji, oprócz sprawdzenia podłączenia licznika, może być konieczne sprawdzenie wartości uszkodzonych oporników na płytce drukowanej lub poszukiwanie informacji o programowaniu urządzenia.
Rozwiązywanie problemów z instalacją elektryczną
W przypadku uszkodzenia okablowania, które nie jest oryginalne, identyfikacja podłączeń może być utrudniona. Użytkownicy często dostarczają zdjęcia tabliczek znamionowych oraz ramy maszyny w celu uzyskania pomocy. Brak oryginalnego numeru seryjnego na szybach może dodatkowo komplikować sprawę.
W odpowiedziach pojawiają się prośby o zdjęcia oraz informacje dotyczące wartości uszkodzonych elementów, takich jak oporniki. Dzielenie się dokumentacją i zdjęciami płytek drukowanych jest kluczowe w procesie naprawy.
JCB 3CX naprawa
Warto pamiętać, że obrotomierz pozwala utrzymać silnik w optymalnym zakresie obrotów, co przekłada się na niższe zużycie paliwa i mniejsze obciążenie silnika. Nowy licznik wraz z adapterem to mądry wybór, który zapewnia trwałe rozwiązanie problemu.
