Transport materiałów sypkich, takich jak piasek, gruz czy asfalt, wymaga odpowiedniego sprzętu. Kluczową rolę odgrywają tu naczepy wywrotki, a w szczególności popularne modele typu "wanna". Są to jedne z najbardziej uniwersalnych narzędzi w transporcie materiałów sypkich, spotykane na budowach, w kopalniach kruszyw, przy modernizacji dróg czy w pracach rolniczych. Ich zadanie jest pozornie proste: przewieźć ładunek i rozładować go przez uniesienie skrzyni, zazwyczaj do tyłu, rzadziej na bok.

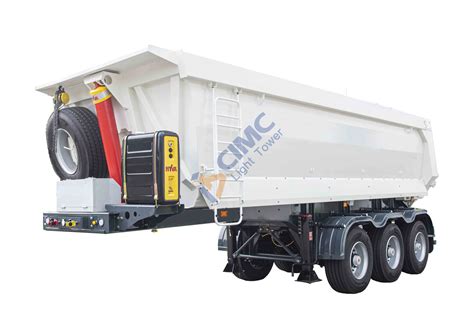

Naczepy typu wanna to specjalistyczne rozwiązanie w transporcie, charakteryzujące się unikalną konstrukcją, która umożliwia przewóz nie tylko materiałów sypkich, ale również płynów. Ich duża pojemność, łatwość załadunku oraz wysoka szczelność sprawiają, że są efektywne, ekonomiczne i zapewniają bezpieczeństwo przewożonych towarów. Możliwości modyfikacji pozwalają na dostosowanie ich do indywidualnych potrzeb, co optymalizuje procesy logistyczne i obniża koszty transportu.
Znaczenie Wymiarów Naczepy Wywrotki
Wymiary naczepy wywrotki mają fundamentalne znaczenie, decydując o ładowności, stabilności przy wyładunku, zużyciu paliwa, bezpieczeństwie oraz trwałości całego pojazdu. Dobór wymiarów to kwestia czystej praktyki, a nie estetyki.
Pojemność i Stabilność
Dłuższa skrzynia oznacza większą kubaturę, czyli możliwość przewiezienia większej objętości materiału. Wiąże się to jednak z wyższym środkiem ciężkości, co zwiększa ryzyko utraty równowagi przy wywrocie na nierównym terenie. Na budowie, gdzie liczy się kompaktowość i nisko położony środek ciężkości, lepiej sprawdzają się stalowe wanny o mniejszych gabarytach. Przy przewozie lekkich materiałów, takich jak zboże, trociny czy żwir, na długich trasach, bardziej efektywna będzie aluminiowa naczepa o większej pojemności i niższej masie własnej.
Efektywność i Koszty Operacyjne
Wymiary naczepy to realny wskaźnik efektywności pracy i rentowności transportu. Różnica kilku centymetrów w długości czy wysokości burty potrafi diametralnie zmienić możliwości załadunkowe. Większa pojemność może przełożyć się na jeden dodatkowy kurs mniej w skali dnia czy tygodnia, co generuje realne oszczędności paliwa i czasu.
Masa Własna i Ładowność
Nie można zapominać o masie własnej i DMC całego zestawu. Większość naczep waży od 5 do 6,5 tony, a maksymalna dopuszczalna masa zestawu z ciągnikiem siodłowym w Polsce i UE to zazwyczaj 35 ton. Oznacza to, że każda tona mniej w konstrukcji naczepy to tona więcej możliwego do przewiezienia ładunku.
Najczęściej Spotykane Wymiary
- Długość: 7,2-8,5 metra
- Szerokość: 2,30-2,38 metra
- Wysokość burty: 1,4-1,7 metra
W praktyce daje to od 24 do 33 m³ pojemności w konstrukcjach stalowych i nawet 35-45 m³ w wersjach aluminiowych. Przykładowo, skrzynia o wymiarach 7,5 × 2,3 × 1,5 m mieści około 26 m³ materiału. Podniesienie burt do 1,7 m zwiększa pojemność o kolejne 4 m³. Objętość skrzyni można najprościej obliczyć, mnożąc jej długość, szerokość i wysokość (w metrach).
Jeśli przewozisz ciężkie ładunki, takie jak asfalt, kamień czy gruz, zaleca się wybór naczepy niższej i krótszej, o pojemności do 27 m³. Warto również rozważyć oś podnoszoną, która przy pustym powrocie zmniejsza zużycie opon i paliwa.
Rodzaje Naczep Wywrotek a Materiały Transportowe
Stal vs. Aluminium
Wybór materiału konstrukcyjnego naczepy typu wanna ma kluczowe znaczenie. Najczęściej wykorzystywana jest stal, charakteryzująca się dużą wytrzymałością i odpornością na korozję, co przekłada się na trwałość i odporność na uszkodzenia. Aluminium, będąc lżejsze od stali, pozwala zwiększyć ładowność i zmniejszyć zużycie paliwa, jednocześnie cechując się dobrą odpornością na korozję. Jest to szczególnie korzystne przy transporcie lżejszych materiałów sypkich, takich jak zboże, piasek czy trociny.
Porównanie z Innymi Typami Naczep
Naczepy typu wanna to jeden z wielu rodzajów dostępnych na rynku. W porównaniu do modeli plandekowych, chłodni czy kontenerowych, mają swoje specyficzne zalety i ograniczenia. Ich konstrukcja jest idealna do przewozu materiałów sypkich i płynnych, ale nie nadają się do dużych ładunków wymagających specjalistycznego zabezpieczenia. Naczepy plandekowe są bardziej uniwersalne, choć mniej szczelne. Chłodnie utrzymują stałą temperaturę, co jest kluczowe dla transportu żywności, lecz wymagają większego nakładu energetycznego. Kontenerowe ułatwiają wymianę ładunków, ale są mniej elastyczne pod względem rodzaju przewożonego materiału.
Regulacje Prawne
Przepisy w Polsce i Unii Europejskiej są precyzyjne w kwestii wymiarów pojazdów. Maksymalna szerokość naczepy to 2,55 m (dla izoterm 2,60 m), wysokość całego zestawu nie może przekraczać 4 m, a długość ciągnika z naczepą to maksymalnie 16,5 m. Zbyt wysoka skrzynia przy standardowym siodle może spowodować, że zestaw przekroczy dopuszczalną wysokość, co może stwarzać problemy, na przykład przy przejeżdżaniu pod wiaduktami.
Typy Pojazdów do Przewozu Kruszyw
Teoretycznie każdy pojazd samowyładowczy, od mini wywrotek na podwoziach samochodów dostawczych po ciągniki siodłowe z naczepami-wywrotkami, może przewozić kruszywa.
Małe Wywrotki (do 18 ton DMC)
Najmniejsze pojazdy samochodowe tego typu (3,5 - 18,0 ton DMC) doskonale sprawdzają się w ruchu miejskim i na terenach osiedlowych, zaopatrując małe budowy. Często pełnią swoją główną funkcję okazjonalnie, przewożąc narzędzia i materiały budowlane, a także mniejsze maszyny. Ich najczęstszym zastosowaniem są małe roboty ziemne w ciasnych przestrzeniach.
Wywrotki 3-osiowe (powyżej 18 ton DMC)
W segmencie pojazdów 3-osiowych pojawiają się już sensowniejsze wielkości transportowe. Zakres ładowności 13-16 ton, w zależności od konfiguracji napędów, sprawia, że dostawy kruszyw często przypadają na ten sektor. Do wywrotki trzyosiowej można podłączyć tandemową przyczepę samowyładowczą, choć nie dorówna to możliwościom większych pojazdów. Zestawy przyczepowe sprawdzają się lepiej przy wywozie urobku z placu budowy niż do logistyki żwiru, oferując zwrotność przy jeździe do przodu. Wysypywanie ładunku odbywa się zazwyczaj wyłącznie na boki (z wyjątkiem skandynawskich zestawów). Zaletą jest możliwość wysypania ładunku pod mostami, wiaduktami, w tunelach czy we wnętrzach zadaszonych budynków (np. niskich hal, garaży), gdzie naczepa samowyładowcza mogłaby uderzyć w sufit. Wywrotka 3-osiowa z przyczepą niskopodwoziową może również przewozić maszyny budowlane.
Wywrotki 4-osiowe
Kolejnym pułapem są pojazdy 4-osiowe. To bardzo praktyczne rozwiązanie, zwłaszcza przy rytmicznych dostawach kruszyw na tereny zurbanizowane. Są zwrotne i oferują sensowną ładowność (17-20 ton), dobrze radząc sobie także w trudniejszym terenie dzięki dwóm, trzem, a nawet czterem mostom napędowym (8x4, 8x6, 8x8). W Polsce segment ten jest doceniany, gdyż place budów rzadko są "ucywilizowane".
Ciągniki Siodłowe z Naczepami Wywrotkami
To najpopularniejsza kategoria dostawców kruszyw, oferująca ładowność sięgającą 27-29 ton i niskie koszty transportu. Wady obejmują mniejszą mobilność terenową i gabaryty, które ograniczają manewrowość. Rozwiązaniem są ciągniki 4x4 lub 6x4. Wersja 6x6, ze względu na małą ładowność i ogromne zużycie paliwa na szosie, jest na wymarciu.
Ciekawą konfiguracją są ciągniki 4x4 z dwuosiowymi naczepami, które są silną konkurencją dla wywrotek solowych 8x4 i 8x6, osiągając ładowność ponad 20 ton przy DMC 36-38 ton. W trudny teren polecane są ciągniki 6x4 również z dwuosiową naczepą-wywrotką, jednak ich rola to raczej wywóz urobku niż zaopatrzenie.
Idealny Kompromis
W Polsce często przyjmuje się kompromis: ciągnik 4x2 z naczepą samowyładowczą. Mimo słabych możliwości terenowych, takie zestawy są wykorzystywane na ostatnich, często bardzo krótkich odcinkach drogi do miejsca rozładunku. Chociaż zdarza się, że zestaw "zakopuje się" na tych ostatnich metrach, przy dużych dostawach i niskich kosztach transportu jest to akceptowalne ryzyko. Zachodni przewoźnicy kruszyw podchodzą do tego inaczej, stawiając na profesjonalizm i unikanie sytuacji, które mogłyby skompromitować przewoźnika lub generować dodatkowe koszty. Dlatego tam stosuje się różnorodne konfiguracje pojazdów, dostosowane do konkretnych warunków terenowych i wymagań transportowych.
Praktyczne Wskazówki i Bezpieczeństwo Obsługi Naczepy Wywrotki
Prowadzenie zestawu ciągnik siodłowy z naczepą wywrotką, wymaga znajomości specyfiki sprzętu i ostrożności, szczególnie w trudnym terenie i podczas operacji wywrotu.
Załadunek i Rozładunek
- Równomierny załadunek: Towar musi być zawsze równomiernie załadowany na naczepie. Nierównomierne rozłożenie ładunku, np. głównie po jednej burcie, może znacząco wpłynąć na stabilność pojazdu.
- Teren: Nigdy nie kipruj na nierównym terenie. Jeśli podczas podnoszenia skrzyni naczepa zaczyna uciekać na lewo lub prawo, natychmiast opuść kiper i przestaw zestaw. Choć w niektórych sytuacjach można rozładować materiał, gdy naczepa jest delikatnie skręcona na prostym terenie, dla bezpieczeństwa nie zaleca się takiej praktyki.
- Otoczenie: Podczas kiprowania zawsze zwracaj uwagę na otoczenie. Upewnij się, że nad podniesioną skrzynią nie ma linii wysokiego napięcia, dachów, oświetlenia czy innych konstrukcji. Nigdy nie wychodź z ciągnika podczas tej operacji.
- Rodzaj towaru: Zwróć uwagę na rodzaj przewożonego towaru. Czasem materiał może się przykleić do jednej strony naczepy, choć zdarza się to rzadko. W niskich temperaturach należy szczególnie uważać na materiały, które mogą przymarznąć, np. piasek.
- Belka w muldzie: Uprzedź operatora ładowarki o poprzecznej belce, która zazwyczaj idzie przez środek muldy. Operatorzy lubią w nią zahaczać łyżką, a niektóre naczepy nie mają stosownego oznakowania.
- Odległość przy cofaniu: Nie cofaj za blisko kupki z kruszywem, ponieważ klapa z tyłu może się wbić i wyrwać z zawiasów.
Obsługa Hydrauliki
Kolejność obsługi hydrauliki podczas rozładunku:
- Podjedź, cofnij i ustaw zestaw w odpowiednim miejscu.
- Wrzucasz na luz.
- Naciskasz sprzęgło.
- Włączasz pompę przyciskiem (lub innym sterownikiem) i puszczasz sprzęgło.
- Następnie, w zależności od systemu, przestawiasz dźwignię (często z lewej strony fotela kierowcy) lub pokrętło (np. w wywrotkach Meiler) w prawo, stopniowo regulując podnoszenie.
- W międzyczasie pociągasz zawór przy naczepie, który upuszcza powietrze z poduszek. Chociaż formalnie powinno się to zrobić najpierw, w praktyce często robi się to jednocześnie dla szybkości. Niektóre naczepy mają automatyczny patent, który sam wypuszcza powietrze, gdy mulda lekko uniesie się od ramy.
- Gdy skrzynia jest na odpowiedniej wysokości, zatrzymujesz podnoszenie, wyłączasz pompę i delikatnie odjeżdżasz do przodu lub opuszczasz skrzynię, gdy wszystko zleciało (przesuwając dźwignię lub popuszczając pokrętło).
Pamiętaj, aby nie dawać zbyt mocno w gaz podczas kiprowania, gdyż może to spowodować pęknięcie przewodu z olejem od hydrauliki.
How to operate a tipper - avoid serious accidents
Kwestie Terenowe i Stabilność
Zestaw ciągnik siodłowy z naczepą wywrotką radzi sobie dużo gorzej w trudnym terenie niż samochody ciężarowe typu "solówka". Na "wannie" zaczep i dobra lina to podstawa. Należy również pamiętać o spuszczeniu powietrza z poduszek przy kiprowaniu, aby zapobiec ich uszkodzeniu i utracie stabilności. Przeciążenie naczepy zwiększa ryzyko przewrócenia się pojazdu przy wywrocie, a także może prowadzić do nadmiernego zużycia opon, spowolnionego podnoszenia skrzyni, odkształceń ramy lub problemów z hamowaniem.
Częste Błędy
Najczęstszym błędem jest kupno zbyt dużej naczepy do transportu ciężkich materiałów. W takiej sytuacji i tak nie wykorzysta się jej pełnej pojemności, a zużycie paliwa będzie wyższe. Dobrze dobrana naczepa to sprzęt, który naprawdę ułatwia pracę.
Orientacyjne Ceny Naczep Wywrotek
Średnie ceny nowych naczep wywrotek typu wanna zaczynają się od około 150-180 tys. zł netto za modele stalowe i 190-250 tys. zł netto za aluminiowe. Na ostateczną cenę wpływają takie czynniki jak pojemność, liczba osi, producent, rodzaj wywrotu (tylny, boczny, trójstronny) oraz wyposażenie dodatkowe.
