Złącza do opryskiwacza są nieodłącznymi elementami wszystkich instalacji hydraulicznych, które precyzyjnie sterują pracą spryskiwaczy rolniczych. To właśnie od ich jakości i odpowiedniego doboru zależy w dużej mierze szczelność, a co za tym idzie - bezawaryjność oraz wydajność całego systemu. Stanowią one niepozorne, ale bardzo istotne komponenty układu hydraulicznego, które wpływają na efektywność pracy i minimalizują ryzyko strat cieczy roboczej.
Rola Złączy w Systemach Hydraulicznych Opryskiwaczy
Złącza do opryskiwaczy są kluczowe dla prawidłowego funkcjonowania maszyny, obejmując zarówno proces zaciągania wody, jak i dystrybucję cieczy roboczej. Asortyment dostępnych złączy jest szeroki i obejmuje wiele typów komponentów. Wśród nich znajdują się takie elementy jak:
- Wtyczki: kątowe i proste, umożliwiające podłączenie węży pod różnymi kątami.
- Oringi uszczelniające: do kolan, filtrów ssawnych, a także do zaworów pompy opryskiwacza (np. oring 30x3, 38x4mm, 31x4), zapewniające hermetyczność połączeń.
- Przetyczki i zawleczki sprężyste: (np. 17mm, 35mm, 100x42mm) służące do mocowania i zabezpieczania elementów.
- Króćce: kątowe pomp (np. 32mm kompletny 32N 1 1/4"), sekcji opryskiwacza (na wąż 12,5mm), a także proste.
- Nakrętki mocujące: do pompy opryskiwacza (np. 1 1/2" fi 41mm, 1" fi 27mm), kolan (np. 1 1/4"), króćców (np. 3/4" fi 20mm), czy nakrętki nasadowe płaskie.
- Wkładki zaworu: na wąż 25mm.
- Trójniki plastikowe: (np. 12,5mm, 25mm, 10mm) często z kolankiem, umożliwiające rozdzielenie strumienia cieczy.
- Gniazda proste: na wąż 25x25, a także gniazda Camlock typu C (np. PP Arag na wąż 2" 50mm) często używane do szybkiego napełniania.
- Przyłącza węża proste: (np. gwint wew. 2" na wąż 50mm, 38mm gwint zewnętrzny 1 1/2", 32mm gwint zewnętrzny 1").
- Kolana: przelewu (kompletne 1" BSP na wąż 25mm lub 32mm), filtra ssawnego (90° na wąż 32mm 1 1/2"cal, 90° na wąż 32mm 1 1/4", 90° z nakrętką 1 1/2" na wąż 32mm, 90° z nakrętką 1 1/4" na wąż 25mm), a także kolanka o różnych kątach (np. 30°, 90°) i średnicach (np. fi 12,5mm, fi 40mm).
- Przejścia proste przez zbiornik: na wąż 25mm, ułatwiające instalację w zbiornikach.
- Łączniki belki: M20x1,5, łączone nakrętką 3/4".
- Tuleje złączki do węża: np. trójnik Y 10mm.
Dzięki tej różnorodności możliwe jest dostosowanie systemu hydraulicznego do indywidualnych potrzeb każdego urządzenia, w tym do efektywnego zaciągania wody i rozprowadzania cieczy roboczej.
Odporność i Trwałość - Wybór Materiałów

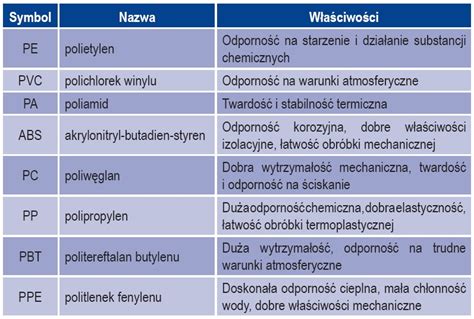

Złączki do opryskiwaczy są produkowane z różnych materiałów, z których każdy posiada swoje specyficzne właściwości, wpływające na ich trwałość i funkcjonalność. Najczęściej spotyka się złącza wykonane z tworzyw sztucznych oraz z metali.
Tworzywa Sztuczne
Złączki wykonane ze specjalnych rodzajów tworzyw sztucznych cechują się przede wszystkim odpornością na chemikalia (w tym azot), na proces starzenia oraz na zmiany temperatury. Są one również zdolne radzić sobie z wysokimi ciśnieniami, co jest parametrem niezwykle ważnym podczas nawożenia. Przykłady takich złączy to złączka dwuskrętna, króciec węża widełkowy, nakrętka rowkowa, nypel plastikowy, nakrętka nasadowa płaska oraz szybkozłączka męska. Tworzywa sztuczne są często stosowane do produkcji złączek do mniejszych opryskiwaczy, oferując dobrą odporność na korozję i łatwość w obróbce.
Metale
Alternatywnie, złącza mogą być wykonane z metali, zazwyczaj ze stali nierdzewnej lub mosiądzu. Materiały te są bardziej wytrzymałe i odporne na wysokie ciśnienie, choć są również cięższe i droższe. Wybór materiału zależy od warunków pracy urządzenia i rodzaju stosowanych cieczy roboczych.
Wyzwania Środowiskowe
Należy pamiętać o trudnych warunkach pracy panujących na areałach uprawnych. Instalacja opryskiwacza jest mocno narażona na zanieczyszczenia, uszkodzenia mechaniczne oraz naprężenia. Delikatne elementy mogą ulec usterkom błyskawicznie, dlatego tak istotne jest, aby były one jak najlepszej jakości. Wysokiej jakości złącza pomagają znosić nawet bardzo trudne warunki terenowe i prowadzić bezawaryjne spryskiwanie.
Klasyfikacja Złączy Ze Względu na Funkcję
Złącza do opryskiwaczy można podzielić na kilka najczęściej spotykanych rodzajów ze względu na ich funkcję:
Złącza proste
Służą one do łączenia prostych odcinków przewodów. Ich konstrukcja jest prosta, a zadaniem jest zapewnienie szczelnego połączenia.

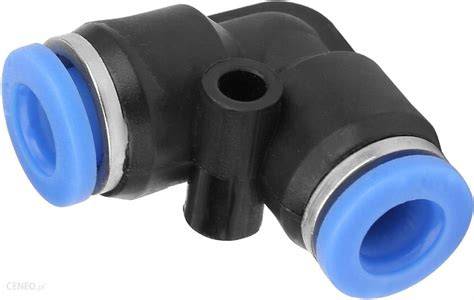

Złącza kątowe
Pozwalają na zmianę kierunku przewodu pod kątem prostym lub innym, np. 30°. Dzięki nim można prowadzić przewody w trudno dostępnych miejscach, optymalizując układ hydrauliczny.
Trójniki
Umożliwiają podział strumienia cieczy roboczej na co najmniej dwa kierunki. Są niezbędne przy tworzeniu bardziej złożonych układów, na przykład z sekcjami lub dodatkowym wyposażeniem.
Szybkozłącza
Ułatwiają szybkie łączenie i rozłączanie przewodów. Są szczególnie przydatne przy częstych zmianach konfiguracji opryskiwacza lub podczas napełniania zbiornika (np. gniazda Camlock).
Złączki specjalistyczne
To szeroka kategoria obejmująca elementy takie jak przejścia przez zbiornik, łączniki belki czy króćce pomp, zaprojektowane do specyficznych zastosowań w systemie opryskiwacza.
Kluczowe Parametry Wyboru Złączy
Podczas wyboru złączy do opryskiwaczy należy zwrócić uwagę na kilka istotnych parametrów, aby zapewnić optymalne dopasowanie i niezawodność systemu:
Średnica
Złącza muszą być idealnie dopasowane do średnicy przewodów, aby zapewnić szczelność połączenia i uniknąć wycieków. Np. złączka prosta węża opryskiwacza fi12,5mm, trójnik 25mm do łączenia węży.
Ciśnienie robocze
Elementy te powinny skutecznie opierać się ciśnieniu panującemu w układzie hydraulicznym opryskiwacza, a nawet wyższemu, gwarantując bezpieczeństwo i stabilność pracy.
Rodzaj materiału
Jak wspomniano wcześniej, wybór materiału (tworzywo sztuczne, stal nierdzewna, mosiądz) zależy od warunków pracy urządzenia i rodzaju stosowanych cieczy roboczych. Ważne jest, aby materiał był odporny na agresywne środki chemiczne.
Rodzaj gwintu
Złącza mogą mieć różne rodzaje gwintów (metryczny, calowy, BSP). Dobór odpowiednich elementów ma istotne znaczenie dla efektywności i bezpieczeństwa pracy.
Znaczenie Jakości i Technologii Produkcji
Inwestycja w złącza dobrej klasy jest zawsze opłacalna. Odpowiednio dobrane i zamontowane elementy gwarantują szczelność systemu, co przekłada się na efektywność pracy i minimalizuje ryzyko strat cieczy roboczej. Ich różnorodność pozwala na dostosowanie do indywidualnych potrzeb każdego urządzenia, zapewniając niezawodność działania sprzętu oraz jego trwałość, nawet przy intensywnym użytkowaniu i kontakcie z różnymi środkami chemicznymi.
Producenci, tacy jak Bartnik sp. k., kładą nacisk na trwałość i niezawodność, dlatego ich złączki do opryskiwaczy wykonane są z materiałów odpornych na działanie chemikaliów oraz trudne warunki atmosferyczne. Produkty te zapewniają długoterminową eksploatację bez obawy o korozję czy uszkodzenia. Dostępne przyłącza do opryskiwaczy są projektowane z myślą o maksymalnej funkcjonalności w zmiennych warunkach środowiskowych, co daje pewność długotrwałej wydajności.
Przyłącze hydrantowe do opryskiwaczy, jako przykład specjalistycznego złącza do zaciągania wody, powinno być dobrane z uwzględnieniem specyfikacji technicznych danego urządzenia oraz warunków, w jakich będzie ono pracować. Zastosowanie złączek o odpowiednich parametrach nie tylko ułatwia montaż, ale także gwarantuje dłuższą żywotność całego systemu.
Innowacyjne technologie stosowane przy produkcji złączek podnoszą ich funkcjonalność i niezawodność. Wykorzystuje się zaawansowane materiały, które gwarantują wytrzymałość na intensywne użytkowanie i odporność na chemikalia. Stosowanie nowoczesnych metod produkcji umożliwia tworzenie przyłączy do opryskiwaczy, które sprostają wymaganiom współczesnego rolnictwa.
