Złącza Hydrauliczne Manometru JCB: Kompleksowy Przewodnik

Złącza hydrauliczne manometru JCB są kluczowymi elementami systemów diagnostycznych w maszynach budowlanych. Ich głównym celem jest umożliwienie szybkiego i bezpiecznego pomiaru ciśnienia w układach hydraulicznych, co jest niezbędne do prawidłowej eksploatacji i konserwacji maszyn.

Podstawowe cechy i zastosowanie diagnostycznych złączy JCB

Męskie przyłącze diagnostyczne to specjalnie zaprojektowany element, przeznaczony do szybkiego i bezpiecznego pomiaru ciśnienia w układach hydraulicznych maszyn JCB. Standardowy gwint 1/4" BSP (British Standard Pipe) pozwala na jego montaż w kluczowych punktach układu, takich jak bloki zaworowe, pompy oraz linie sterujące. Umożliwia to efektywną diagnostykę i monitorowanie pracy systemu.

Złączki te znajdują zastosowanie w szerokiej gamie maszyn JCB, w tym w modelach Teletruk: TLT 20, TLT 25, TLT 30, a także w koparkach i wózkach widłowych.

Złączki testowe hydrauliczne JCB: Funkcjonalność i rodzaje

Złączki testowe JCB hyd są stosowane w maszynach budowlanych do łączenia i odłączania węża mikroborowego w celu podłączenia punktu testowego do miernika ciśnienia. Są one integralną częścią zestawu hydraulicznego testu ciśnienia w stylu JCB i działają jako hydrauliczny tester przepływu i ciśnienia, ułatwiając pracę pod pełnym ciśnieniem w układzie.

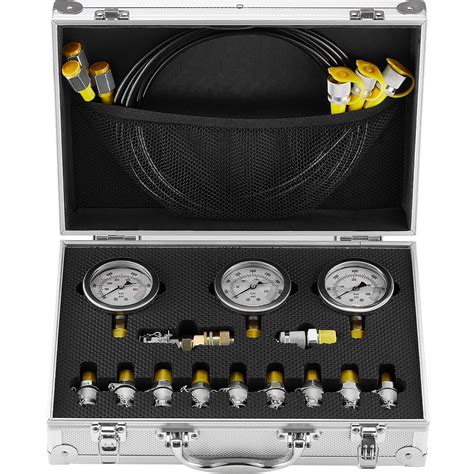

Typy zestawów do testowania ciśnienia hydraulicznego JCB

W zależności od wymagań aplikacji i zakresu ciśnienia, dostępne są różne typy zestawów do badania ciśnienia hydraulicznego:

• Zestaw do badania ciśnienia 5000 PSI BSPP
• Zestaw do badania ciśnienia hydraulicznego koparki 9000 PSI
• Manometr hydrauliczny 10000 PSI, działający jako hydrauliczny tester przepływu i ciśnienia do wózka widłowego z koparką

Standardy i specyfikacje techniczne

Wszystkie przyłącza testowe hydrauliczne są obrabiane końcami kołków zgodnie z międzynarodowymi normami, takimi jak ISO 15171-2. Zapewnia to ich kompatybilność i niezawodność.

Typy gwintów stosowane w złączach testowych

Wśród najczęściej spotykanych typów gwintów w złączach testowych hydraulicznych JCB wyróżnia się:

• Gwint metryczny: ISO 6149-2 i ISO 9974-2 M14x1,5
• Gwint BSPP: ISO 1179-2 G1/4
• Gwint UNF: ISO 11926-2 7/16-20 UNF

Przykładowe parametry manometrów i złączy

Dla manometrów hydraulicznych, kluczowe parametry obejmują:

• Średnica wewnętrzna: np. 63 mm
• Ciśnienie pracy: np. do 4 BAR
• Temperatura pracy: np. od -20°C do +60°C
• Klasa dokładności: np. 1,6
• Rodzaj przyłącza: np. radialne BSP 1/4"

Dla innych typów złączy hydraulicznych, np. prostych złączek, typowe specyfikacje mogą obejmować:

• Gwinty zewnętrzne: np. M20x1,5 12S - M16x1,5 8S
• Rodzaj uszczelnienia: np. 8S typ ciężki - stożek 24 stopnie
• Norma wykonania: Metryczne DIN 2353 (PN-EN ISO 8434-1), Polska Norma PN-65 M73141

Konserwacja i bezpieczne użytkowanie

Prawidłowa konserwacja złączy diagnostycznych jest kluczowa dla ich długiej żywotności i dokładności pomiarów. Przed każdym podłączeniem przewodu pomiarowego należy dokładnie oczyścić gniazdo złącza z pyłu i błota. Zapobiega to wprowadzeniu zanieczyszczeń do układu hydraulicznego, co mogłoby prowadzić do uszkodzeń lub niedokładnych odczytów.

Po zakończeniu pomiarów upewnij się, że kapturek ochronny został założony i dokręcony. Kapturek zapobiega korozji wewnętrznego zaworu zwrotnego i chroni przed przypadkowym wyciekiem płynu hydraulicznego, utrzymując integralność systemu.

Kompatybilność i wymiana

Niezależnie od marki zestawu do testowania ciśnienia (np. Tifco Hydrotechnik czy Minimess), większość skrzynek do testowania ciśnienia spełnia standardy i funkcje, co oznacza, że elementy są często wymienne. Na rynku dostępne są również rozwiązania od innych firm, takich jak zestawy do badania ciśnienia hydraulicznego John Deere, Caterpillar, czy Jiayuan, które oferują podobne funkcjonalności i komponenty, w tym manometry testowe, złączki ciśnieniowe portu testowego, adaptery króćca pomiarowego oraz węże testowe do mikroporów. Ta uniwersalność ułatwia dobór odpowiednich komponentów do diagnostyki systemów hydraulicznych.
