Szybkozłącza hydrauliczne Yanmar i Kubota: zastosowanie i rodzaje

W dzisiejszych systemach hydrauliki siłowej, szybkozłącza hydrauliczne odgrywają kluczową rolę, zapewniając efektywne i bezpieczne łączenie oraz rozłączanie przewodów. Dotyczy to szczególnie maszyn rolniczych i budowlanych, takich jak te produkowane przez Yanmar i Kubota, gdzie liczy się niezawodność, szybkość działania i odporność na trudne warunki pracy.

Czym są szybkozłącza hydrauliczne?

Szybkozłącze hydrauliczne to kluczowy element w nowoczesnych układach hydrauliki siłowej. Umożliwia ono wygodne łączenie i rozłączanie przewodów hydraulicznych bez konieczności opróżniania układu z mediów płynnych, takich jak olej hydrauliczny czy ciecz chłodząca. Dzięki nim praca w maszynach rolniczych, urządzeniach przemysłowych czy systemach budowlanych przebiega sprawniej, szybciej i bezpieczniej.

W układach hydraulicznych istotne jest zachowanie szczelności i odporności na ciśnienie robocze, które często wynosi nawet kilkuset bar. Szybkozłącza najczęściej wykonane są ze stali węglowej, co zapewnia im wysoką wytrzymałość i odporność na uszkodzenia mechaniczne w wymagających warunkach pracy. Typowe złącza muszą być zaprojektowane tak, by wytrzymać obciążenia, zapewnić trwałość i umożliwić bezproblemowy montaż. Szybkozłącza umożliwiają błyskawiczne rozłączanie bez użycia narzędzi, co jest ogromną zaletą, szczególnie w systemach narażonych na częste zmiany lub konserwację.

Rodzaje szybkozłączy hydraulicznych

Wyróżniamy kilka podstawowych typów szybkozłączy hydraulicznych:

• Jednostronnie odcinające - zamykają przepływ tylko po jednej stronie po rozłączeniu.
• Dwustronnie odcinające - zabezpieczają obie strony układu. Są idealne do zastosowań z dużym ciśnieniem roboczym i cennymi mediami płynnymi.

Kształtki hydrauliczne

Kształtki to niewymagające dalszej obróbki technicznej elementy wielu konstrukcji, pełniące istotną rolę w niemal każdej dziedzinie techniki. Należą do nich złączki hydrauliczne, stosowane do montowania instalacji wodnych, obecne właściwie w każdym układzie hydraulicznym. W zależności od przeznaczenia układu, rodzaju medium, jego temperatury, ciśnienia i intensywności przepływu, różne rodzaje złączek wykonane z różnych materiałów będą najbardziej odpowiednie. Wszelkie specjalistyczne materiały instalatorskie muszą być wysokiej jakości, aby spełnić swoje zadanie. Układy hydrauliki siłowej, ze względu na duże ciśnienie, nieraz sięgające kilkuset barów, utrzymujące się w wielu z nich, muszą być niezawodne.

W ofercie można znaleźć różne kształtki, takie jak:

• Przyłączki kątowe o ustawianym kierunku
• Szybkozłączki
• Trójniki
• Złącza
• Złączki do wielu zastosowań
• Adaptery kątowe 45° i 90° (w tym wykonane z mosiądzu)
• Adaptery proste
• Dwuzłącza typu push-in
• Hydrauliczne złączki grodziowo-kątowe
• Łączniki rurowe gwintowe
• Nakrętki na pierścień czołowy, dwustożkowy, jednostożkowy (w tym z mosiądzu)
• Pierścienie czołowe, dwustożkowe, jednostożkowe (w tym z mosiądzu)

Wybór odpowiedniego szybkozłącza

Dobór odpowiedniego szybkozłącza hydraulicznego zależy od kilku istotnych czynników:

1. Ciśnienie robocze: Złącze musi wytrzymać maksymalne ciśnienie w układzie, często sięgające kilkuset bar.
2. Rodzaj medium: Inne szybkozłącza stosuje się do oleju, inne do wody czy gazów, dlatego warto sprawdzić kompatybilność materiałową.
3. Materiał wykonania: Dobór materiału (np. stal węglowa, nierdzewna, mosiądz) powinien odpowiadać warunkom pracy.
4. Zgodność z normami ISO: Należy sprawdzić zgodność z odpowiednimi normami ISO (np. ISO A, B czy F), co zapewnia kompatybilność z maszynami Yanmar i Kubota.
5. Warunki eksploatacji: Istotne są również warunki eksploatacji, takie jak obecność zabrudzeń, wibracje czy zmiany temperatur.

Pamiętaj, że w przypadku, gdy nie możesz znaleźć produktu, skontaktuj się ze sprzedawcą, który pomoże dobrać odpowiednie rozwiązanie.

Zastosowanie szybkozłączy hydraulicznych

Szybkozłącza hydrauliczne znajdują szerokie zastosowanie w różnych sektorach przemysłu, gdzie liczy się szybkość działania, niezawodność i bezpieczeństwo.

W rolnictwie

W rolnictwie są powszechnie wykorzystywane w maszynach rolniczych, takich jak ciągniki Yanmar i Kubota, czy kombajny - najczęściej w standardzie ISO-A, umożliwiającym szybkie podłączanie osprzętu hydraulicznego. Zważywszy na wyjątkowo trudne warunki, w jakich pracują maszyny rolnicze, wymagają one szczególnej dbałości o jakość części i materiałów eksploatacyjnych. Części do ciągników Kubota powinna charakteryzować wysoka trwałość, gdyż maszyny te często pracują pod ekstremalnymi obciążeniami.

W branży budowlanej

W branży budowlanej (np. koparki, ładowarki, młoty hydrauliczne) stosuje się bardziej wytrzymałe, często wysokociśnieniowe szybkozłącza zgodne z normą ISO F, odporne na trudne warunki pracy. Wybór odpowiedniego mechanizmu wymiany narzędzi w koparkach ma bezpośredni wpływ na efektywność pracy na placu budowy. Nowoczesne maszyny budowlane wymagają rozwiązań umożliwiających błyskawiczną zmianę osprzętu. Od prostych mechanizmów mechanicznych, przez hydrauliczne, aż po w pełni automatyczne systemy, szybkozłącza dramatycznie skracają czas wymiany osprzętu z 30-45 minut do kilkudziesięciu sekund, co przekłada się na znaczące oszczędności i wzrost efektywności pracy o 25-40%. Operator pozostaje w kabinie podczas całego procesu wymiany, co eliminuje szereg potencjalnych zagrożeń, a nowoczesne szybkozłącza wyposażone są w zaawansowane mechanizmy zabezpieczające przed przypadkowym odłączeniem.

Rodzaje szybkozłączy do koparek

• Mechaniczne szybkozłącza koparkowe: Stanowią najbardziej podstawową kategorię. Ich konstrukcja opiera się na systemie haków, klinów lub sworzni aktywowanych przez operatora. Są idealne do prac, gdzie częstotliwość wymiany osprzętu jest umiarkowana, a ich główną zaletą jest niski koszt zakupu i eksploatacji.
• Hydrauliczne szybkozłącza do koparek: Wykorzystują ciśnienie oleju z układu hydraulicznego maszyny do sterowania mechanizmami blokującymi. Wyposażone są w wielopoziomowe zabezpieczenia, takie jak automatyczne blokady mechaniczne, zawory utrzymujące ciśnienie oraz sygnalizację wizualną i dźwiękową. Ich konstrukcja uwzględnia pracę w ekstremalnych warunkach, z uszczelkami odpornymi na temperatury od -30°C do +80°C.
• Automatyczne systemy szybkiej wymiany osprzętu: Stanowią najbardziej zaawansowane technologicznie rozwiązania, łącząc hydraulikę, elektronikę i czujniki. Pełna automatyzacja procesu wymiany odbywa się za pomocą panelu sterującego lub zintegrowanego joysticka. Oferują uniwersalność i adaptowalność do różnych standardów osprzętu, a inteligentne platformy potrafią rozpoznawać typ podłączonego narzędzia dzięki technologii RFID lub czujnikom elektronicznym, dostosowując przepływ oleju i ciśnienie robocze. Szczególnie zaawansowaną funkcjonalnością jest automatyczne podłączanie przewodów hydraulicznych dla osprzętu wymagającego zasilania.
• Systemy rotacyjne: Łączą funkcjonalność standardowego szybkozłącza z obrotnicą hydrauliczną, umożliwiając obrót zamocowanego osprzętu o pełne 360 stopni. Znajdują zastosowanie w wymagających zadaniach, gdzie precyzyjne pozycjonowanie narzędzia jest kluczowe.

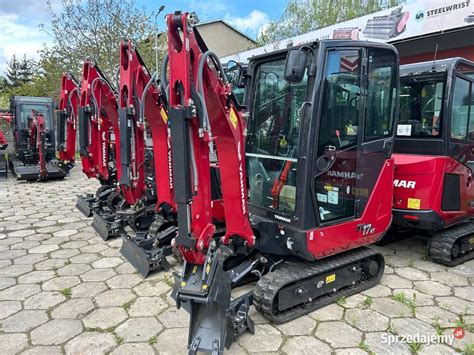

• Szybkozłącza do minikoparek: Wymagają specjalistycznego podejścia konstrukcyjnego, uwzględniającego unikalne parametry małych maszyn i niższe ciśnienie robocze. Charakteryzują się zredukowanymi gabarytami i masą własną, nie obciążając nadmiernie lekkiej konstrukcji ramienia. Popularne są prostsze rozwiązania mechaniczne lub podstawowe systemy hydrauliczne, wystarczające dla mniejszego osprzętu i lżejszych warunków pracy.

Inne branże

• Leśnictwo: Duże obciążenia i agresywne środowisko wymagają wyjątkowo solidnych złączy.
• Przemysł: Na liniach produkcyjnych, w układach chłodzenia czy w automatyce, kluczowe są niezawodność i czystość połączeń.
• Transport: W naczepach i pojazdach ciężarowych szybkozłącza wykorzystywane są do obsługi siłowników czy układów podnoszenia.

Wskazówki dotyczące konserwacji i wyboru

Szybkozłącza hydrauliczne to niezbędne elementy w nowoczesnych systemach hydrauliki siłowej, zapewniające szybkie, bezpieczne i trwałe łączenia. Wybierając odpowiednie szybkozłącze, kieruj się parametrami pracy, jakością wykonania i zastosowaniem.

Aby zapewnić ich długą żywotność i niezawodność, dbaj o odpowiednie przechowywanie, np. w suchym miejscu, z osłonami zabezpieczającymi przed kurzem i brudem. Typowe błędy to wybór najtańszego produktu bez myślenia o kosztach długoterminowych oraz niedoszacowanie znaczenia serwisu, co prowadzi do problemów podczas użytkowania. Przed podjęciem decyzji skonsultuj się z dystrybutorem maszyn, który pomoże dobrać najlepsze rozwiązanie.
